Esta guía te muestra el paso a paso para reemplazar la fuente de alimentación en tu impresora Neptune. Asegurate de tener a mano una llave Allen de 2.0 mm, una de 2.5 mm y la fuente nueva antes de arrancar con el cambio.
Sacar la fuente vieja

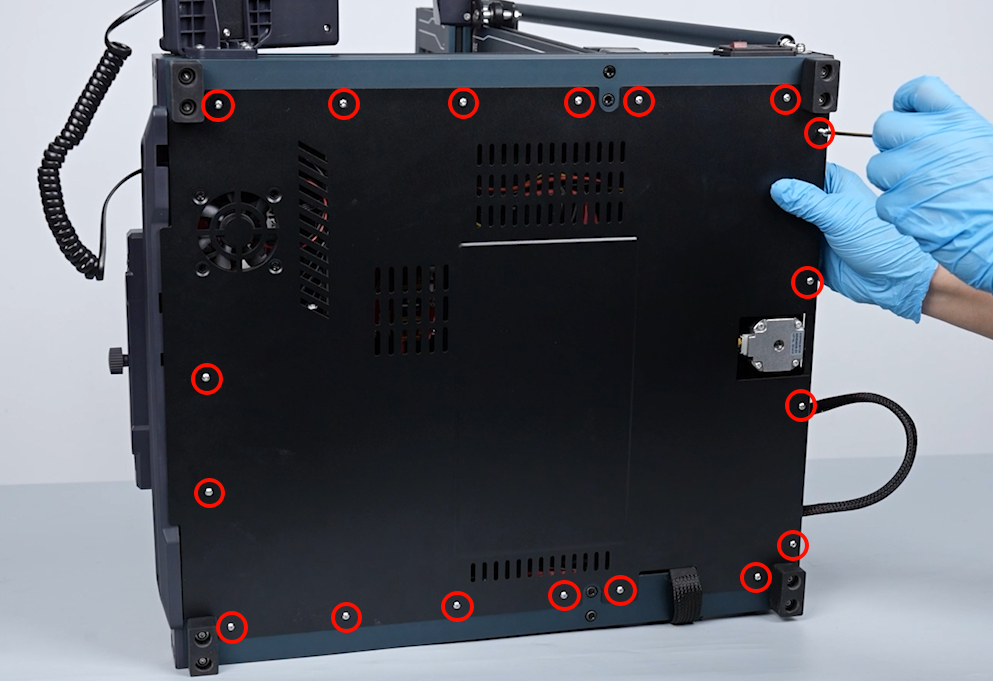

Apagá la impresora y desenchufá el cable de alimentación. Aflojá los 18 tornillos que sujetan la tapa inferior de la impresora usando una llave Allen de 2.0 mm.

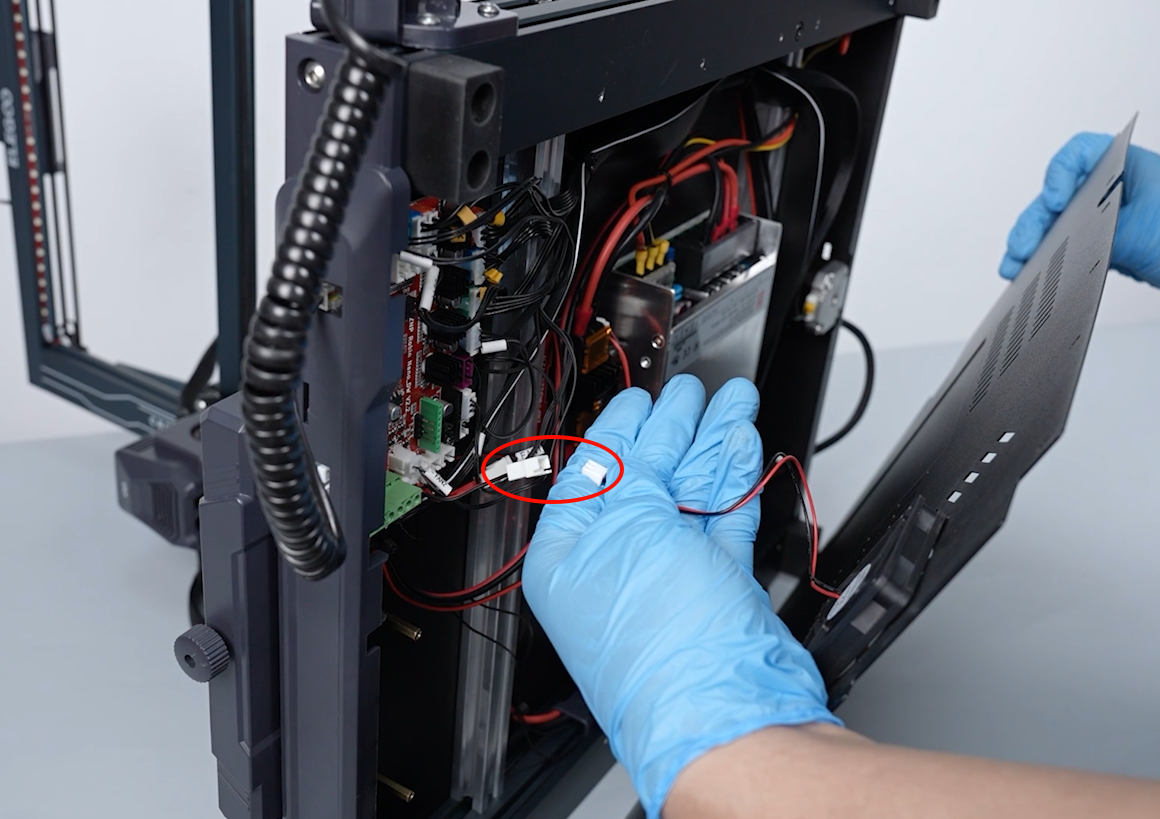

Desconectá el puerto del cable del ventilador de la placa madre.
Nota: Sacá la tapa inferior con cuidado porque los cables están acomodados adentro.

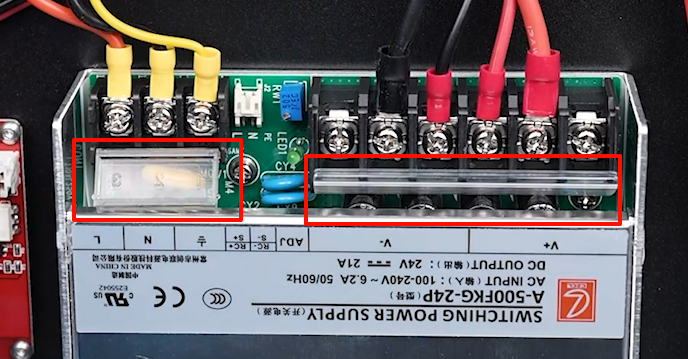

Levantá la tapa protectora de los puertos de los cables de conexión.

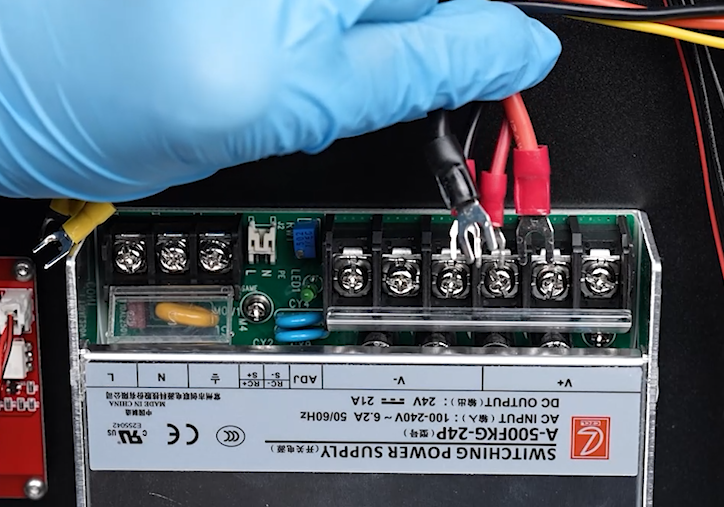

Aflojá los tornillos de los puertos de los cables en la fuente usando un destornillador Phillips y sacá los cables.

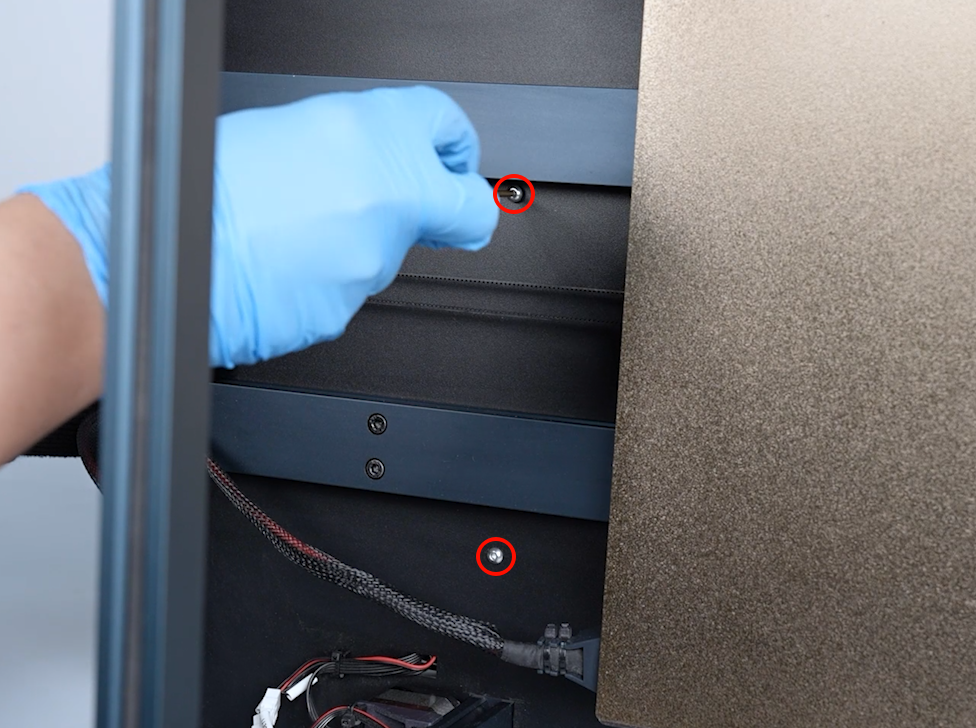

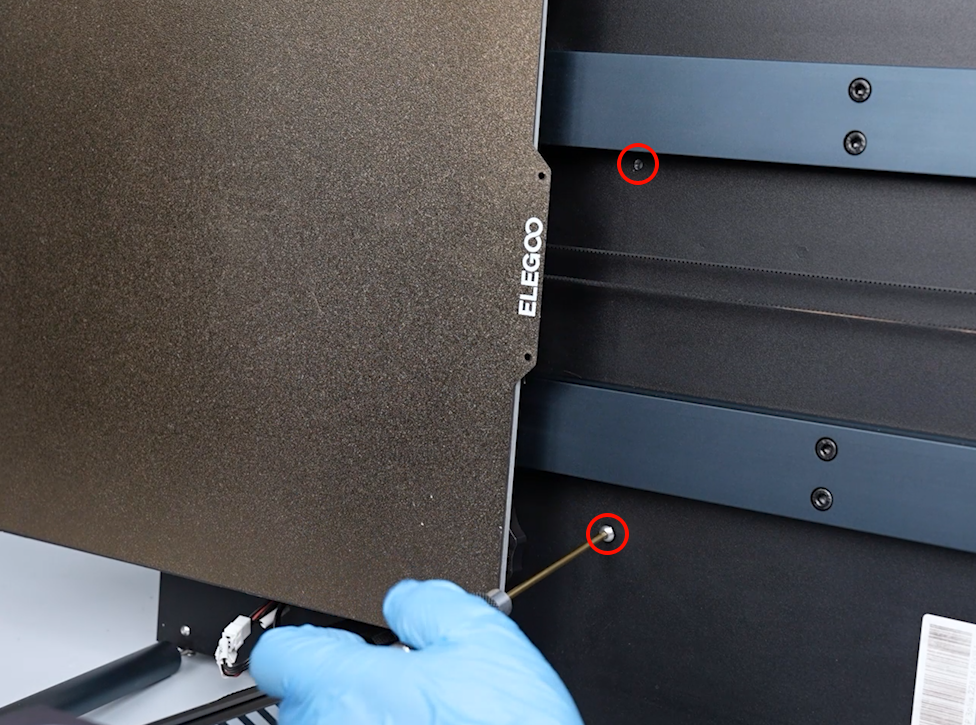

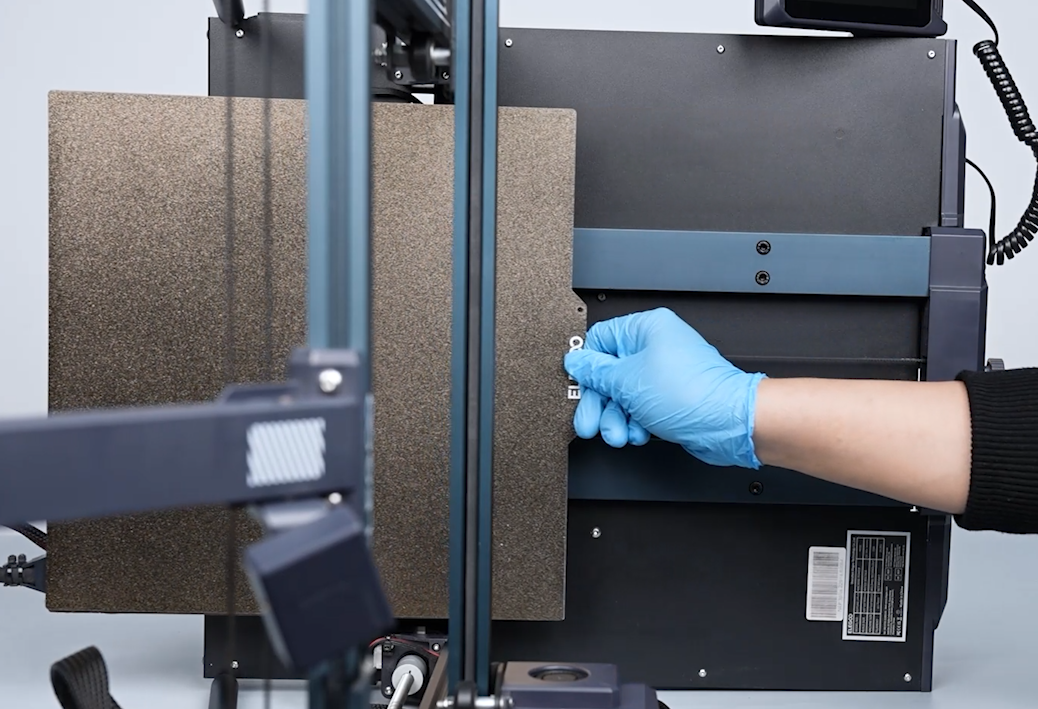

Deslizá la cama caliente. Aflojá los 4 tornillos que fijan la fuente usando una llave Allen de 2.5 mm. Sacá la fuente vieja.
Nota: Sostené la fuente para que no se caiga mientras aflojás los últimos dos tornillos.
Instalar la fuente nueva

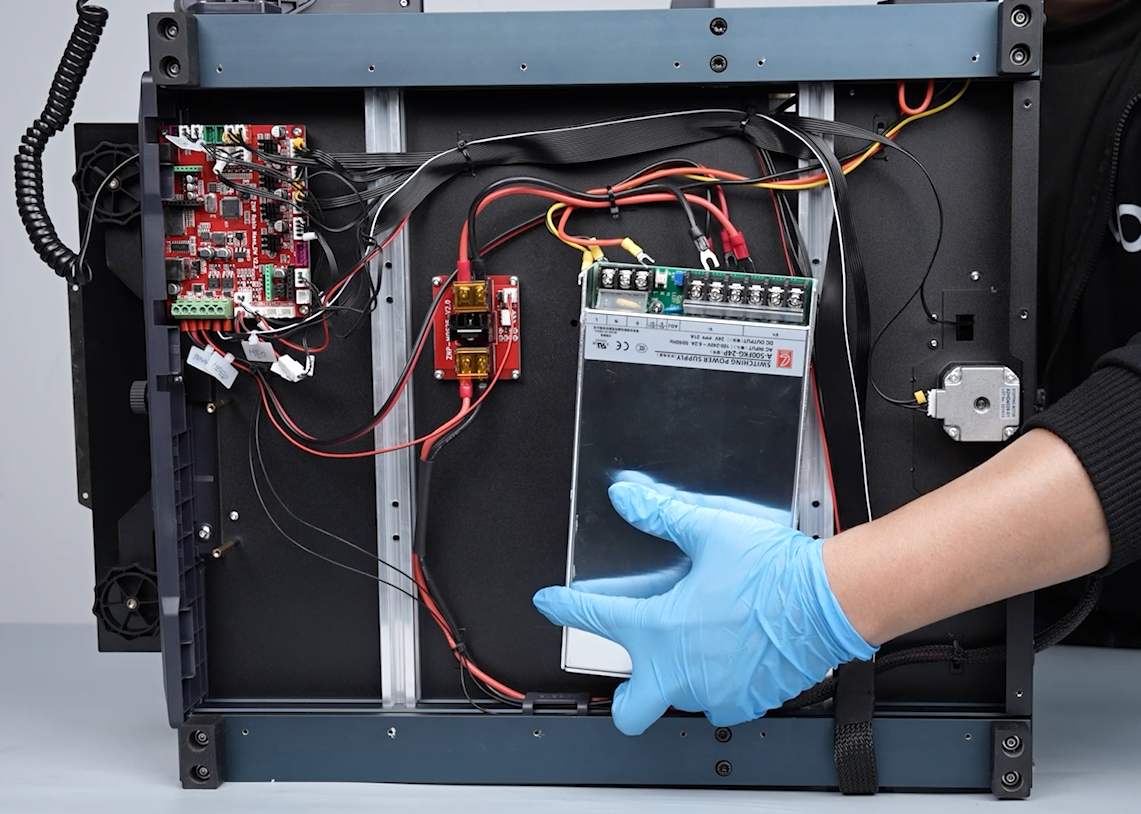

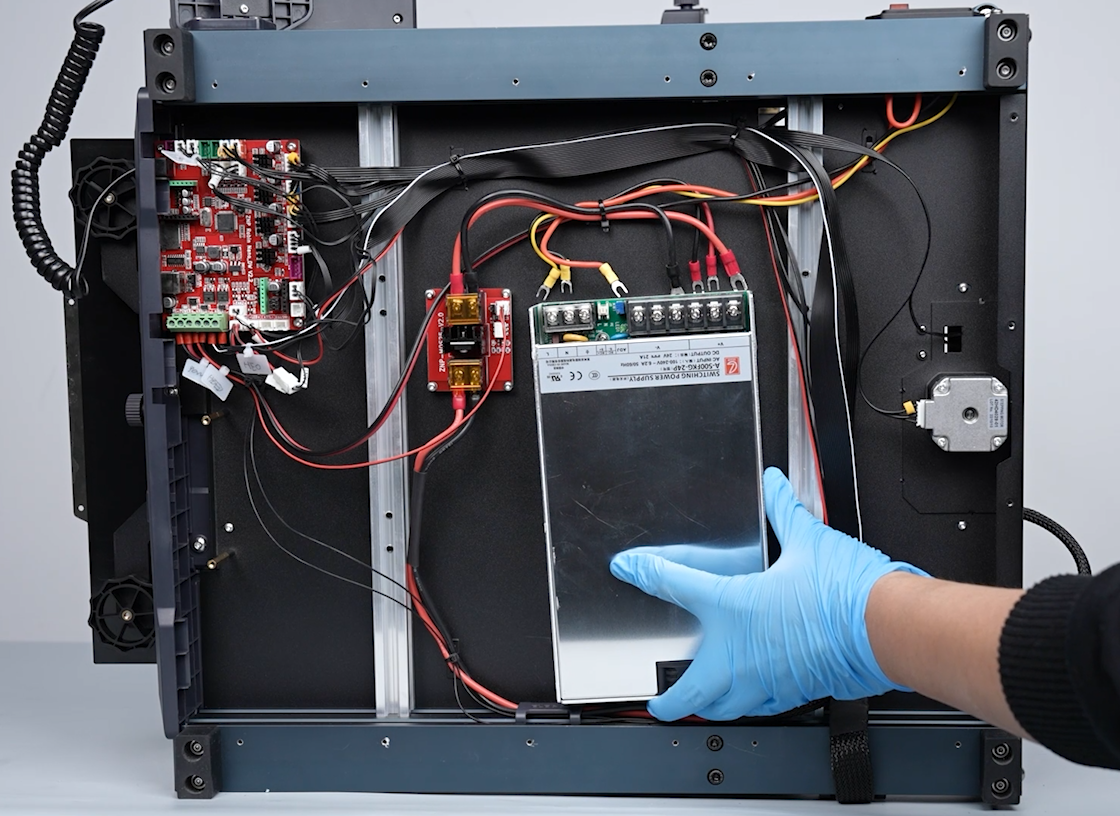

Prepará la fuente nueva. Alineala con los agujeros de los tornillos y ubicala en su lugar. Ajustá los cuatro tornillos que fijan la fuente usando la llave Allen de 2.5 mm.

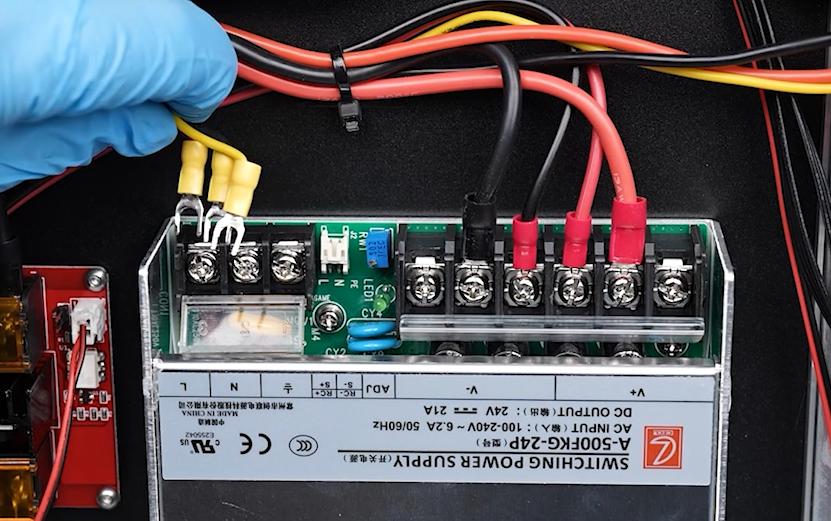

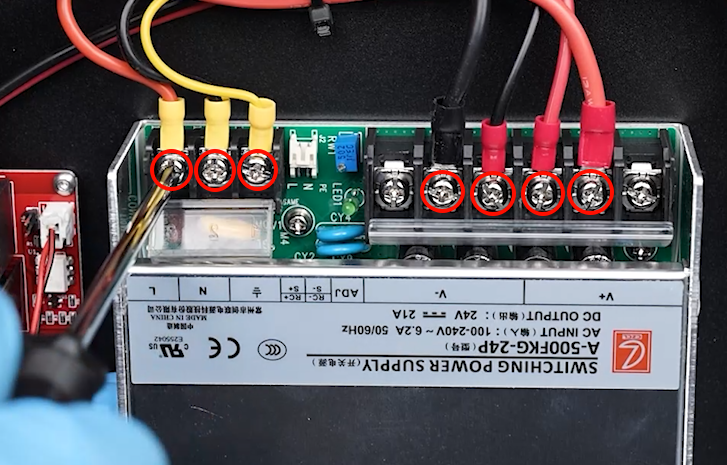

En la terminal de entrada, conectá el cable rojo con terminal amarillo en el puerto "L". Ajustá el tornillo para asegurarlo.
Conectá el cable negro con terminal amarillo en el puerto "N". Ajustá el tornillo para asegurarlo.
Conectá el cable amarillo con terminal amarillo en el puerto "⏚ (tierra)". Ajustá el tornillo para asegurarlo.
Conectá los cuatro cables restantes en los puertos de la fuente, teniendo en cuenta que el rojo es el positivo (ánodo) y el negro es el negativo (cátodo).
Nota: V+ representa el positivo y V- el negativo.
Agarrá la tapa inferior de la impresora. Conectá los cables del ventilador de la placa madre en el puerto FAN1.
Ubicá la tapa inferior en su lugar alineándola con los agujeros de los tornillos. Usá una llave Allen de 2.0 mm para ajustar los 18 tornillos y fijarla.
Enchufá el cable de alimentación y prendé la impresora. Si la pantalla táctil funciona normal, la impresora ya está lista para usar.
