En esta guía te mostramos cómo cambiar la motherboard de tu Mars 4 Max paso a paso. Asegurate de tener las herramientas a mano y seguí las instrucciones con cuidado para no dañar los cables.
Herramientas y materiales
- Llave Allen de 2.5 mm
- Llave Allen de 2.0 mm
- Marcador
- Paño que no deje pelusa
Video tutorial
Próximamente.
Instrucciones

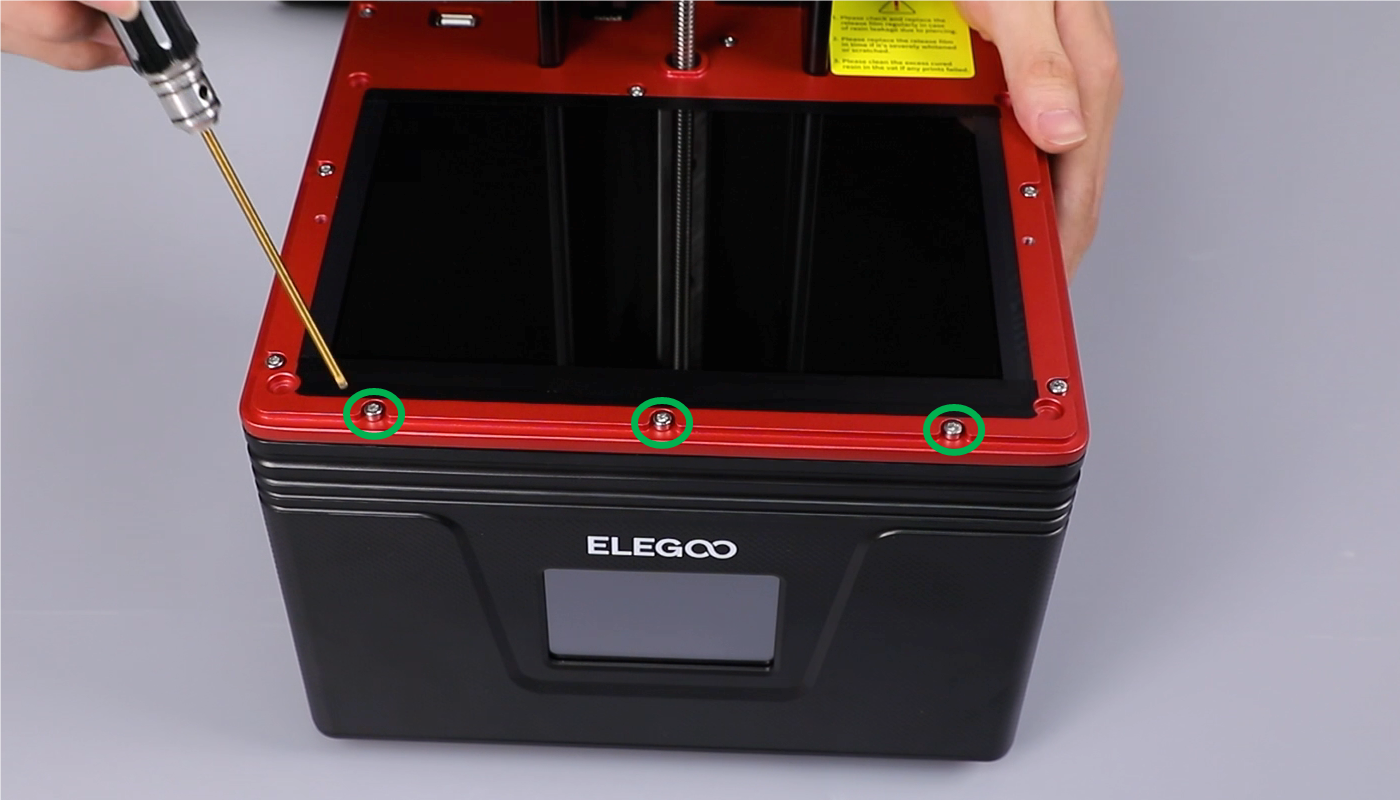

Con la llave Allen de 2.5 mm, aflojá los tres tornillos que agarran la parte de arriba de la tapa frontal en la base de la impresora.

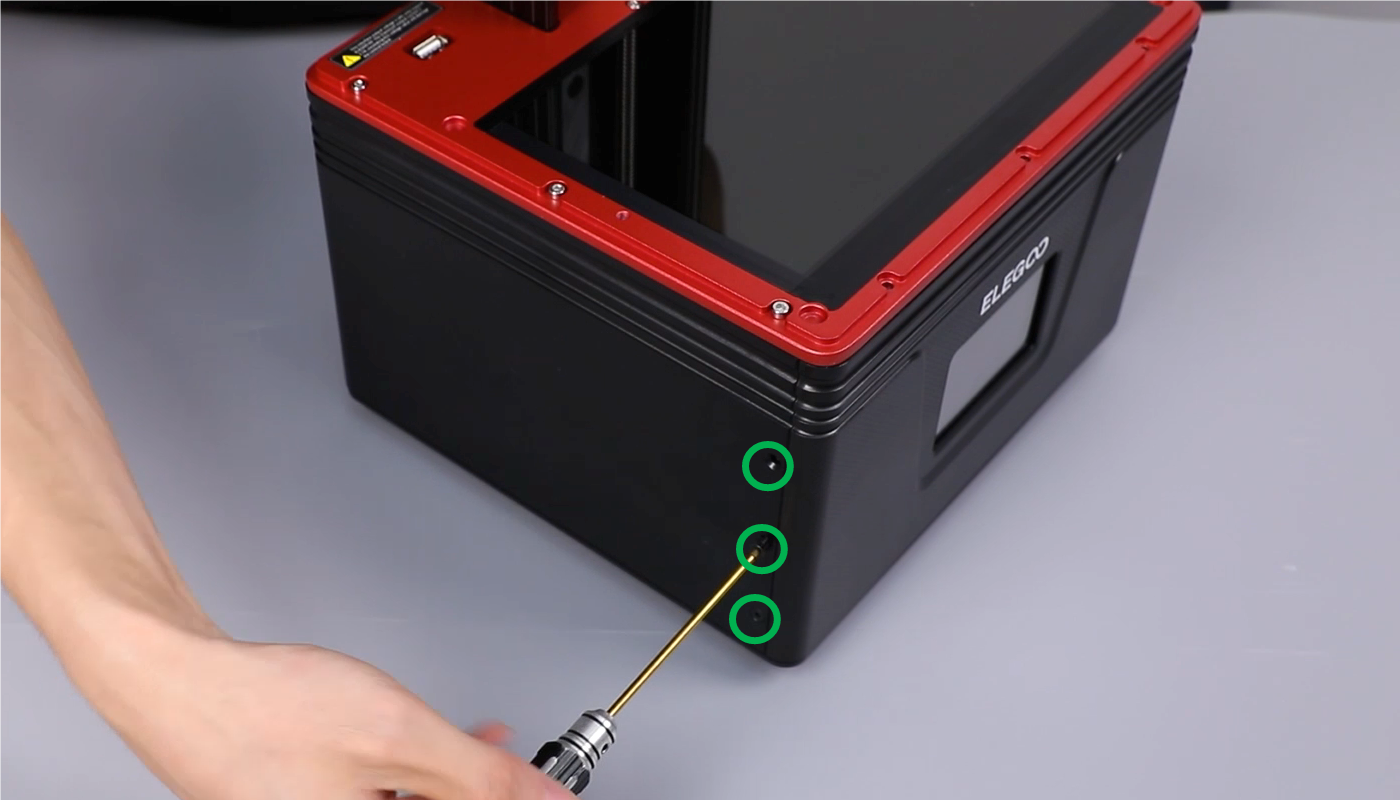

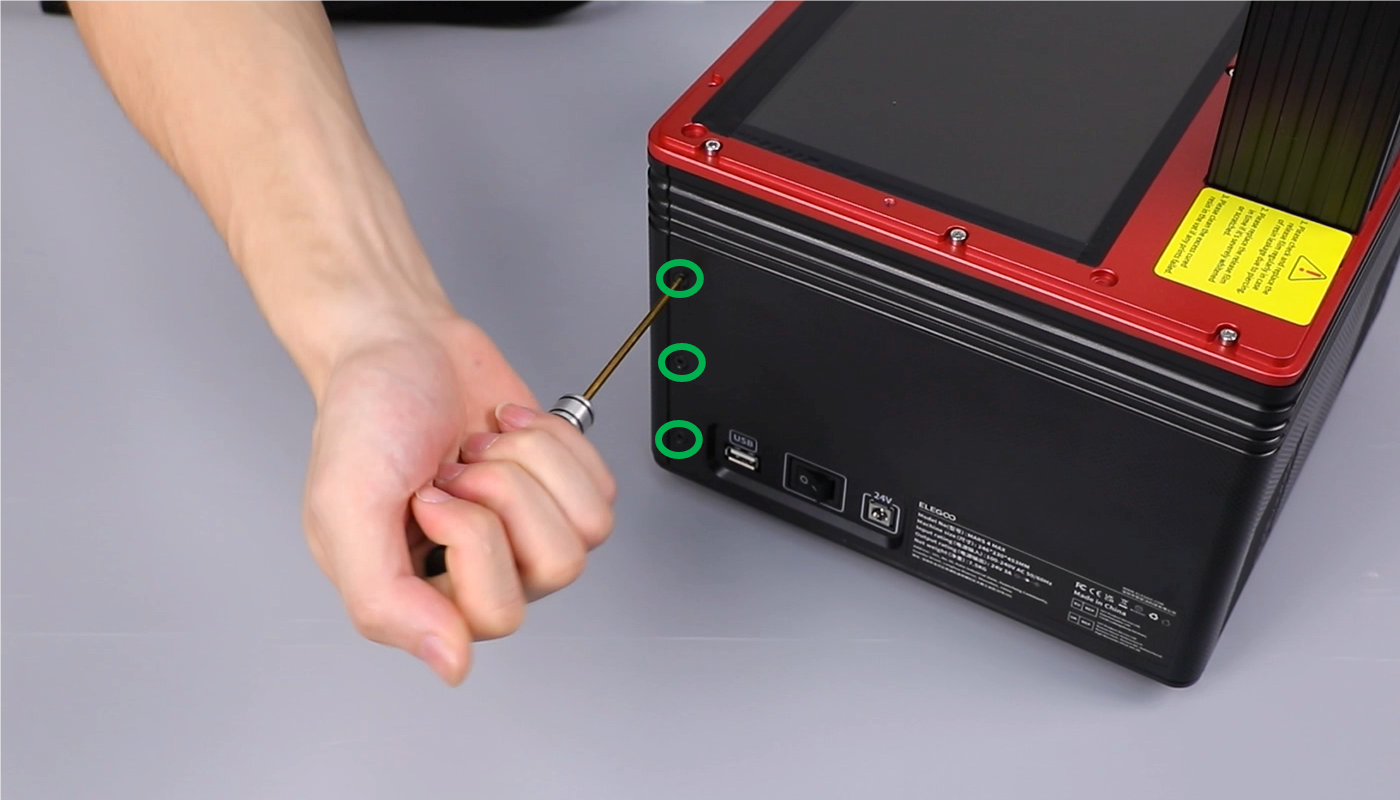

Con la llave Allen de 2.0 mm, aflojá los tres tornillos de la parte izquierda de la tapa frontal de la base.
Usá la llave Allen de 2.0 mm para aflojar los tres tornillos de la parte derecha de la tapa frontal de la base.

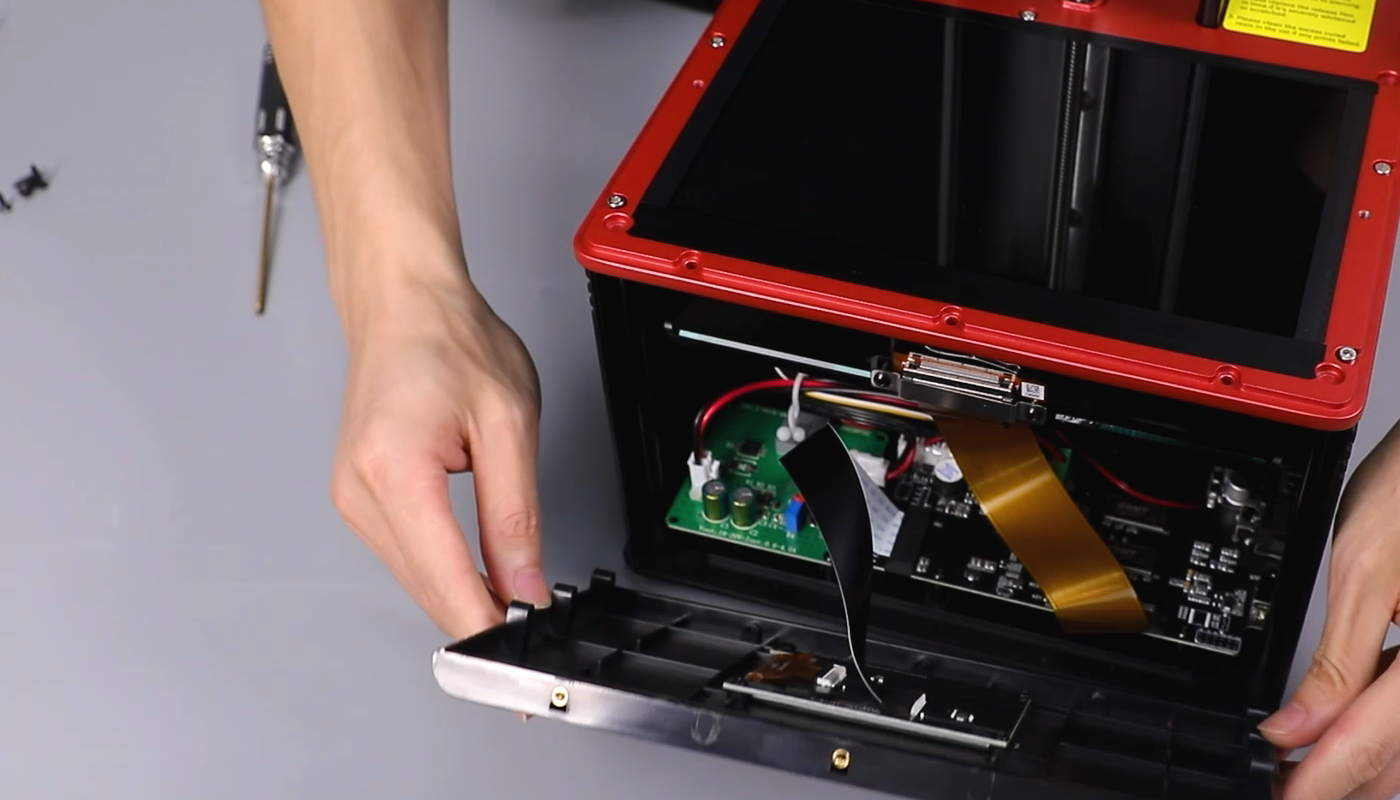

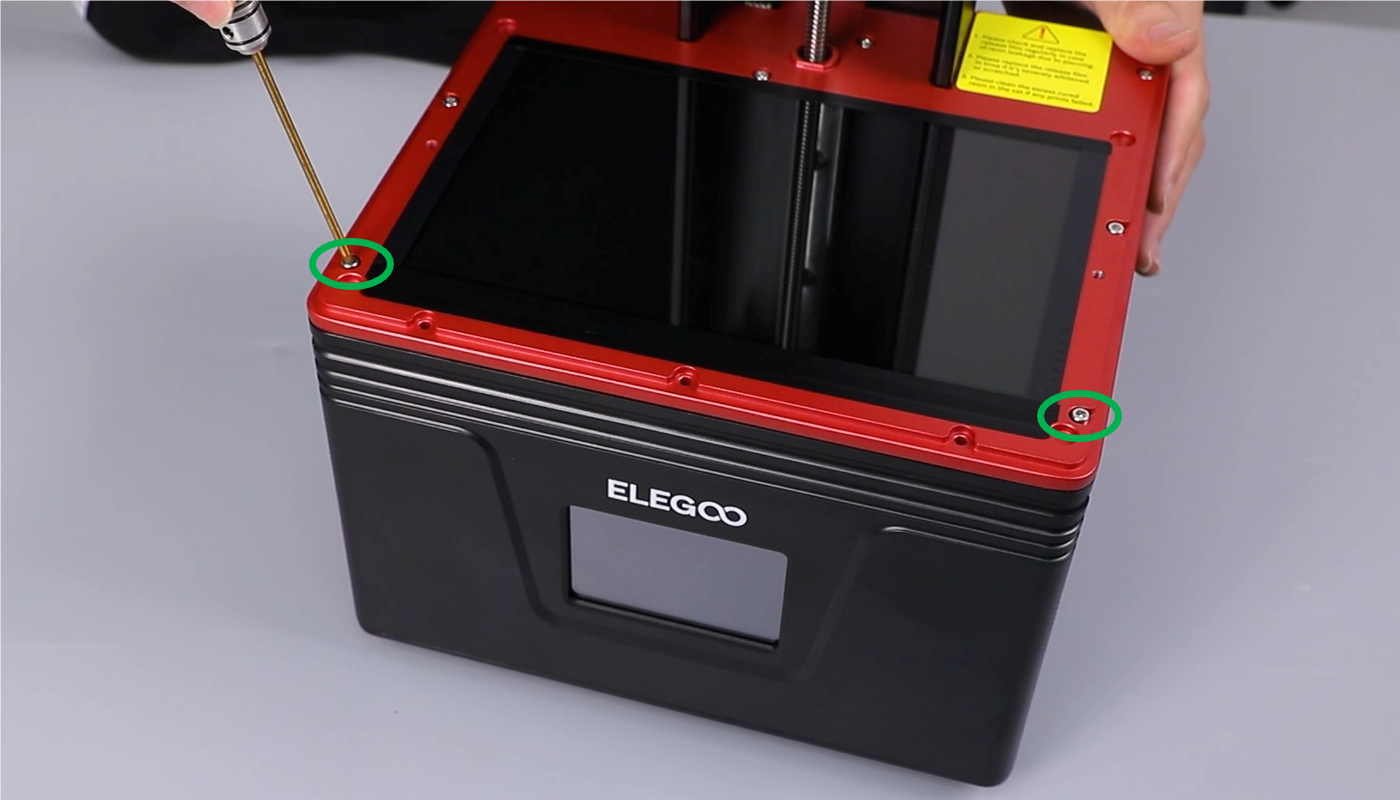

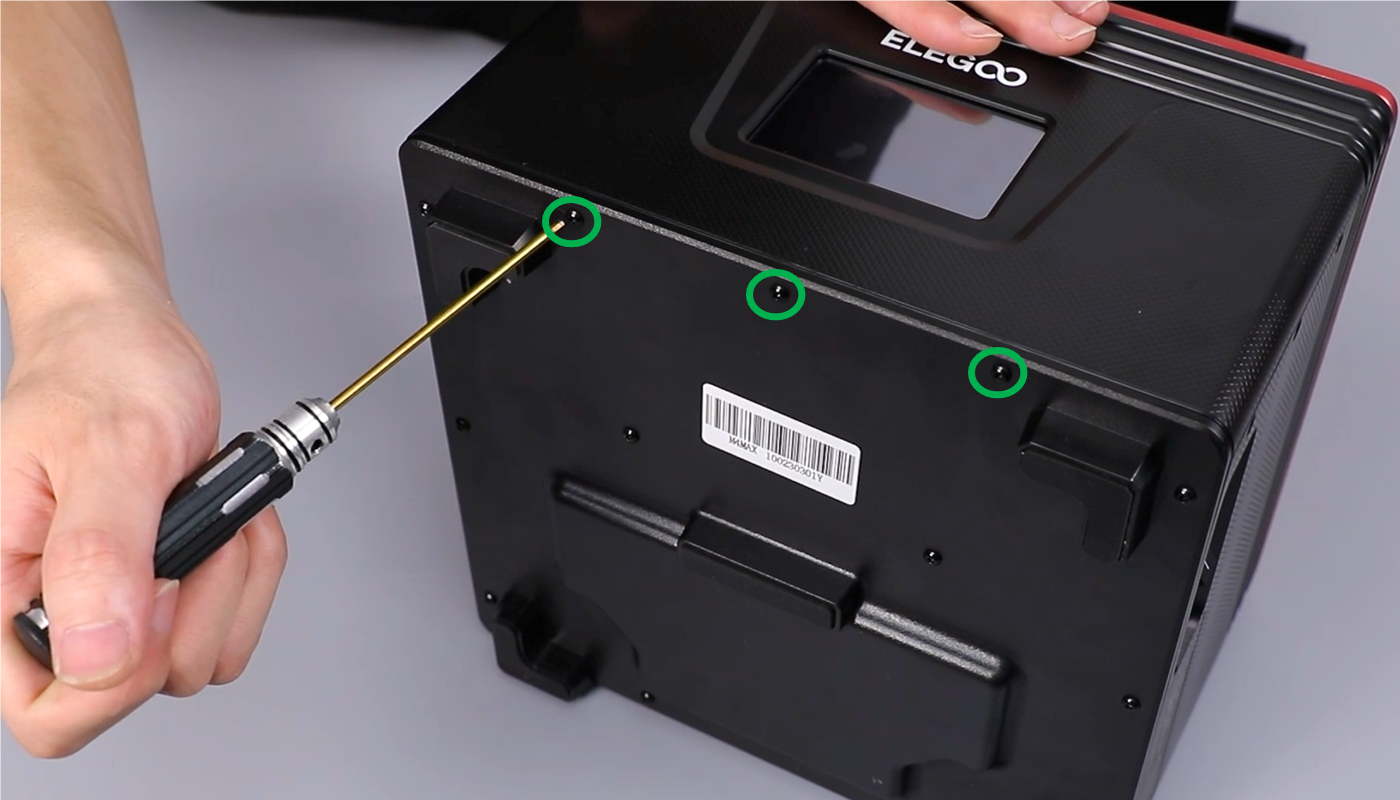

Con la llave Allen de 2.0 mm, aflojá los tres tornillos de la parte de abajo de la tapa frontal. Después, con la de 2.5 mm, aflojá los dos tornillos de los costados (izquierdo y derecho) de la carcasa roja del medio. Sacá la pantalla táctil y apoyala plana sobre la mesa.

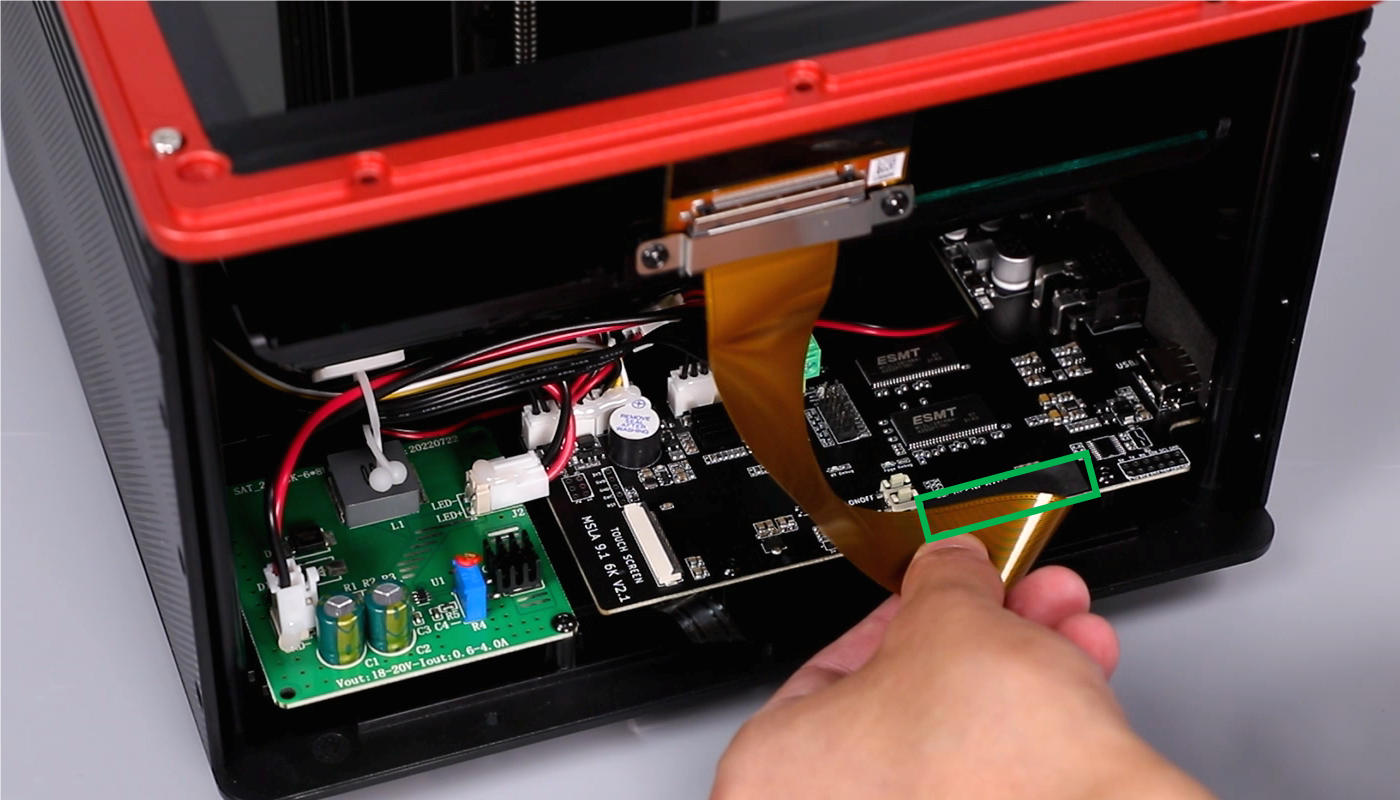

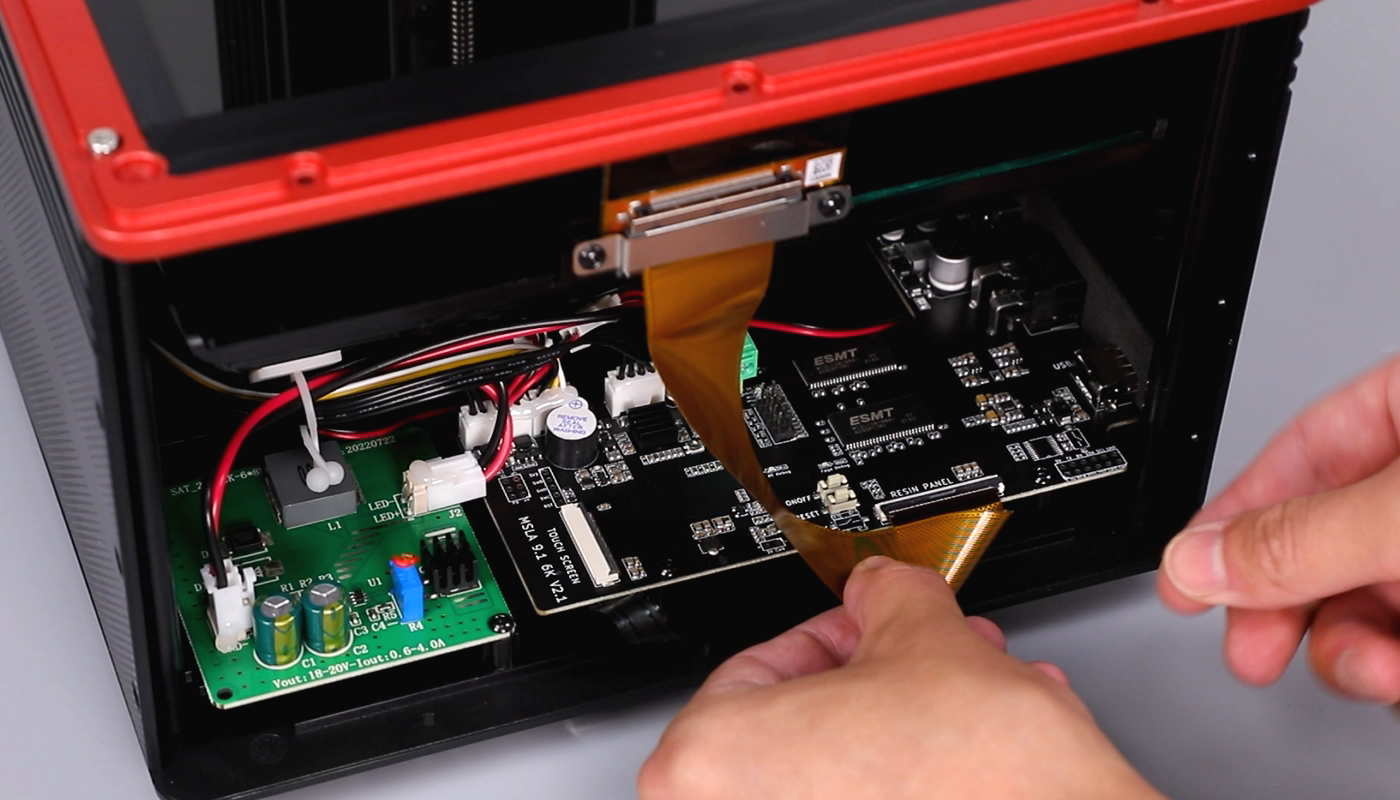

Despegá la cinta que sujeta los cables flex de la pantalla LCD y de la pantalla táctil. Levantá las trabitas que aseguran los conectores de ambas pantallas y sacá los cables flex.
Con la llave Allen de 2.0 mm, aflojá los dos tornillos que sujetan el clip de los cables. Sacá el clip.

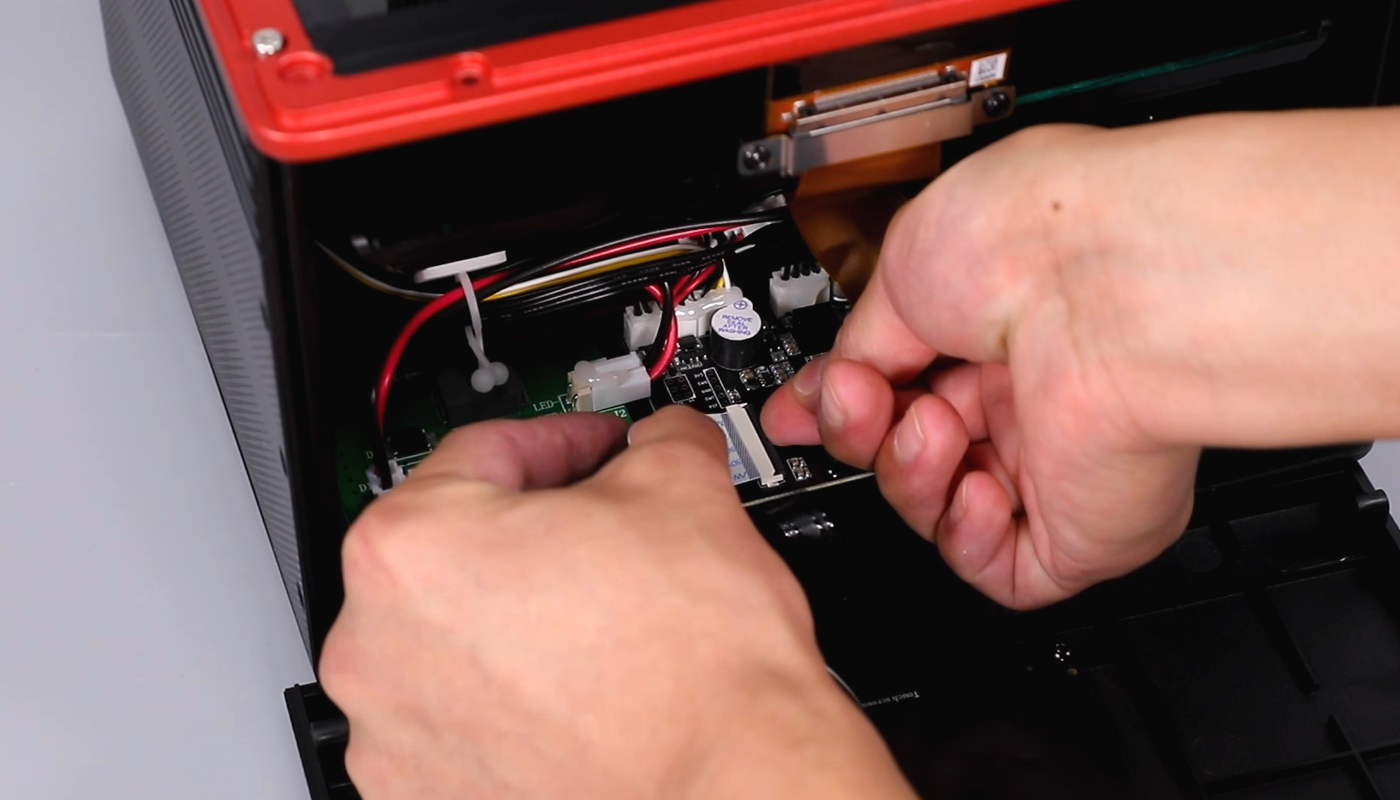

Marcá el conector del cable de la motherboard (podes sacar fotos para guiarte) así te es más fácil armarlo después y no enchufás nada en los puertos equivocados. Desconectá uno por uno: el cable del fin de carrera, los dos cables USB, el cable flex del motor y el cable adaptador que va de la motherboard a la placa de corriente constante.
Con la llave Allen de 2.5 mm, sacá los ocho tornillos que agarran la carcasa del medio. Retirala y sacá el clip de los cables. Tirá de los cables con mucho cuidado para no romper nada.
Aflojá los cuatro tornillos de la tapa inferior de la impresora con la llave Allen de 2.0 mm. Desconectá el cable de la luz UV. Después, aflojá los dos tornillos que sostienen la luz UV con la llave de 2.0 mm.
Con la llave Allen de 2.0 mm, aflojá los seis tornillos que agarran la motherboard. Sacá la motherboard vieja.
Prepará la nueva motherboard y hacele las mismas marcas que le hiciste a la vieja. Acomodala en su lugar y ajustá los tornillos con la llave Allen de 2.0 mm.
Poné la luz UV en su posición. Con la llave Allen de 2.0 mm, ajustá los dos tornillos de adentro de la impresora y los cuatro tornillos que cierran la tapa de abajo.
Pasale el paño que no deja pelusa a la superficie del espejo reflector para limpiar huellas y mugre. Acomodá los cables y agarralos con el clip. Instalá de nuevo la carcasa del medio en la base de la impresora.
Guiándote por las marcas, volvé a conectar secuencialmente: el cable del fin de carrera, los dos cables USB, el cable flex del motor y el cable adaptador de la motherboard a la placa de corriente constante.
Poné el clip de los cables. Con la llave Allen de 2.5 mm, ajustá los dos tornillos para que quede firme.

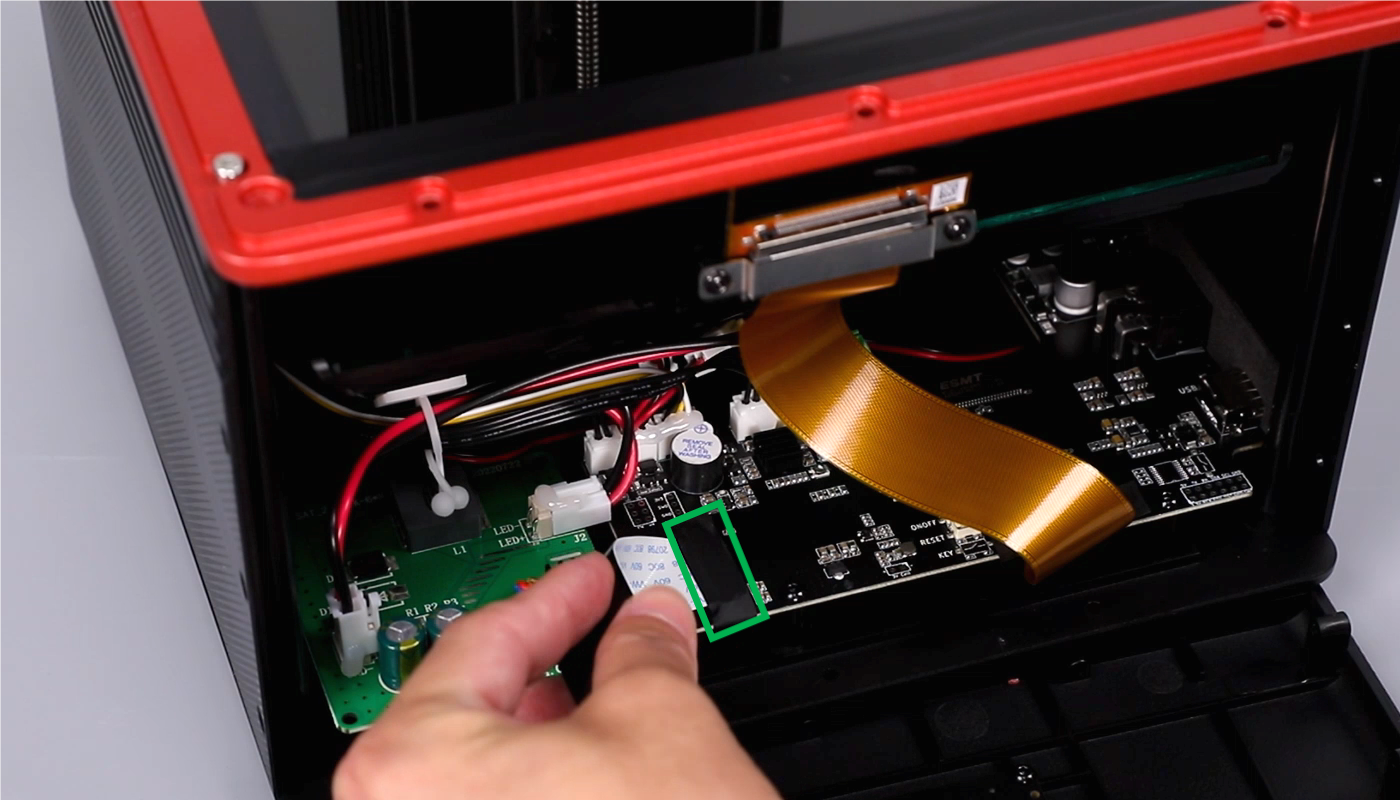

Levantá la trabita del conector de la pantalla LCD. Enchufá el cable flex de la LCD y bajá la trabita. Volvé a pegar la cinta negra. Hacé lo mismo con el cable flex de la pantalla táctil: levantá la trabita, conectá el cable, cerrala y pegá la cinta negra.
Colocá la tapa frontal de la pantalla táctil. Con la llave Allen de 2.5 mm, ajustá los once tornillos que sujetan la carcasa del medio de la impresora.
Con la llave Allen de 2.0 mm, ajustá los tres tornillos de la parte izquierda de la tapa frontal. Hacé lo mismo con la llave de 2.0 mm para los tres tornillos de la parte derecha.
Con la llave Allen de 2.0 mm, ajustá los tres tornillos de la parte de abajo de la base de la impresora.
Prendé la impresora. En la pantalla táctil, andá a Tool - Exposure - Next. La pantalla te va a mostrar el logo de exposición correcta.
Seleccioná Tool - Manual en la pantalla táctil y tocá el botón de Home. Si la impresora hace el proceso de homing de forma normal, ¡listo! Ya está lista para usar.
