Mars 4 Ultra: Cómo reemplazar la luz UV

En este artículo te mostramos paso a paso cómo cambiar la luz UV de tu Mars 4 Ultra. Asegurate de tener a mano todas las herramientas necesarias y seguí las instrucciones con cuidado para no dañar ningún componente durante el desarme. Herra…

Herramientas y materiales

1x Llave Allen de 2.5mm
1x Llave Allen de 2.0mm
1x Destornillador Phillips
Pasta térmica
Guantes

Video tutorial

Próximamente.

Instrucciones

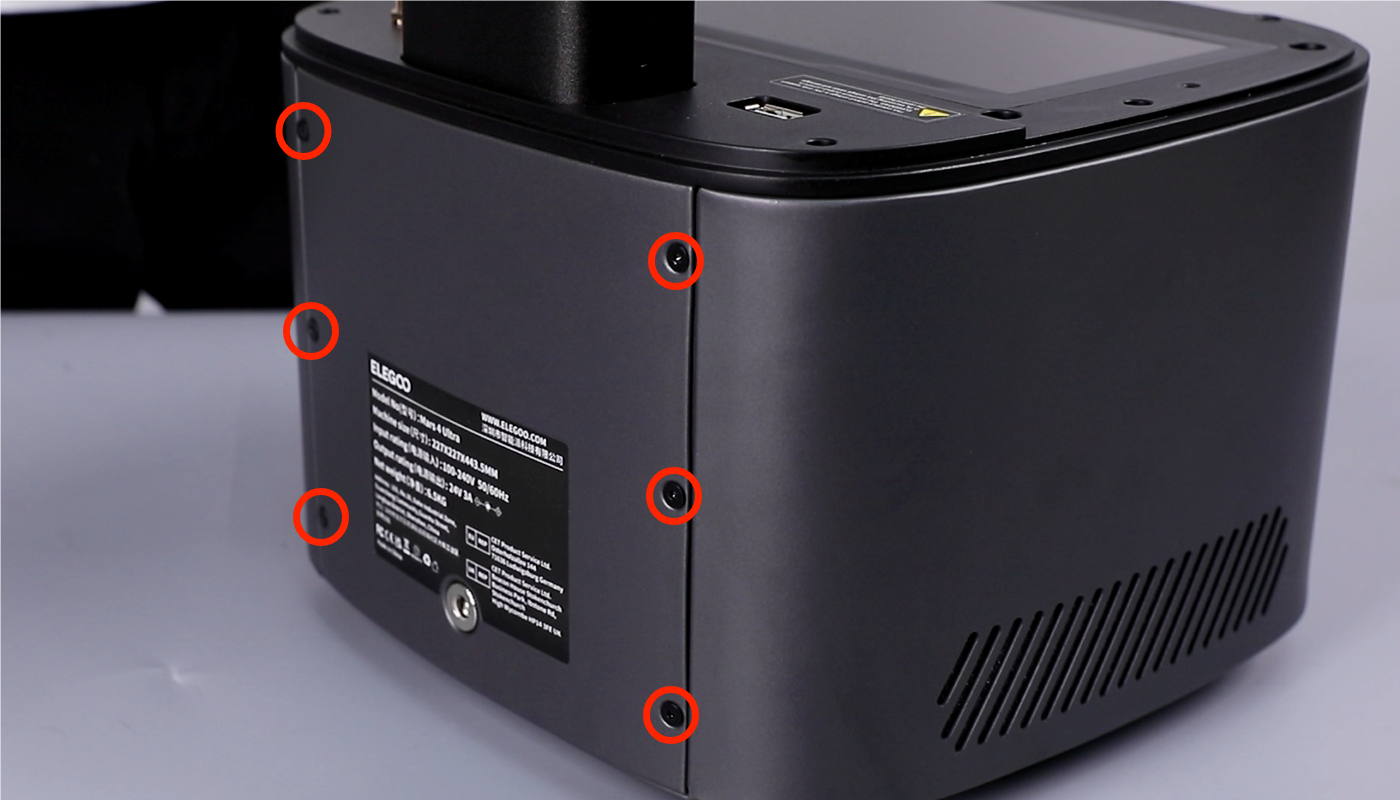

Con una llave Allen de 2.0mm, sacá los seis tornillos que agarran la tapa trasera.

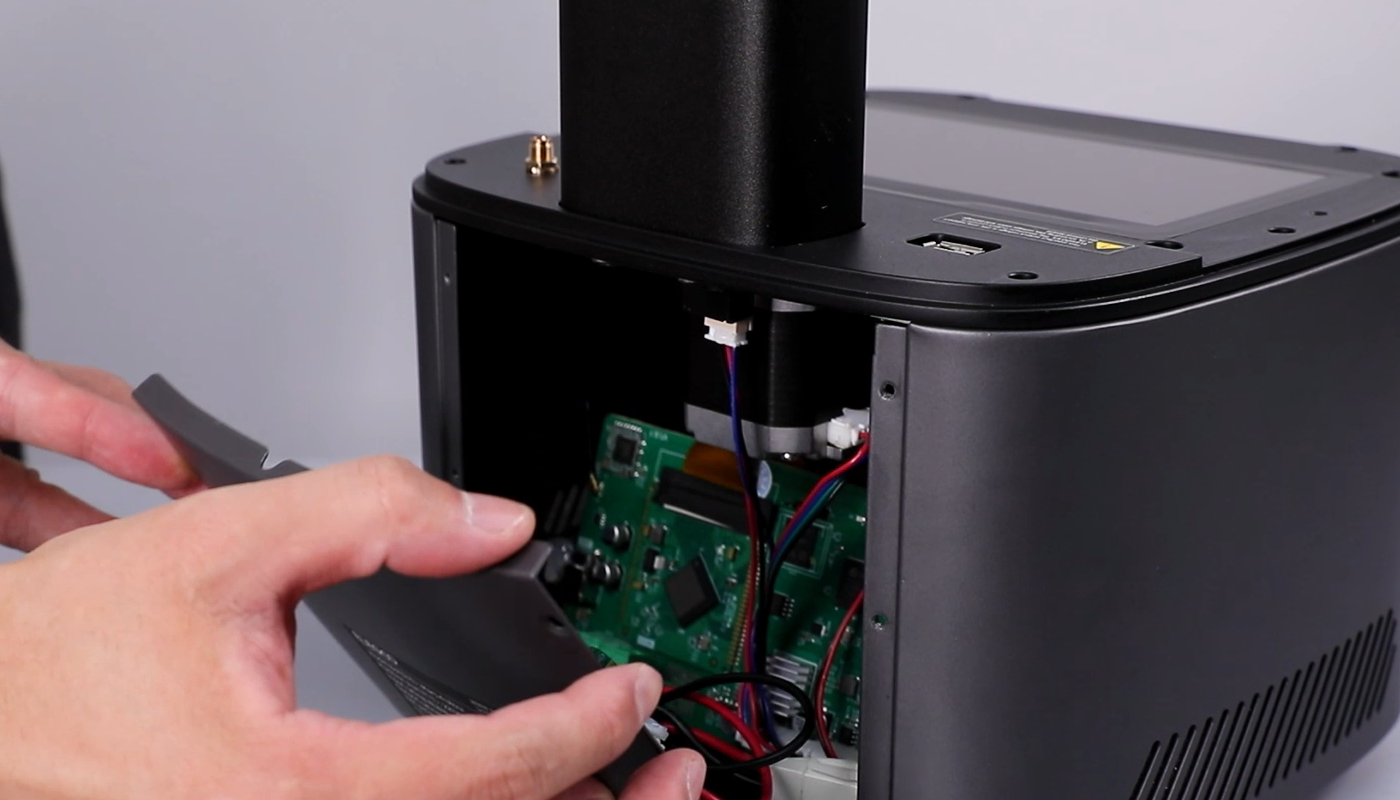

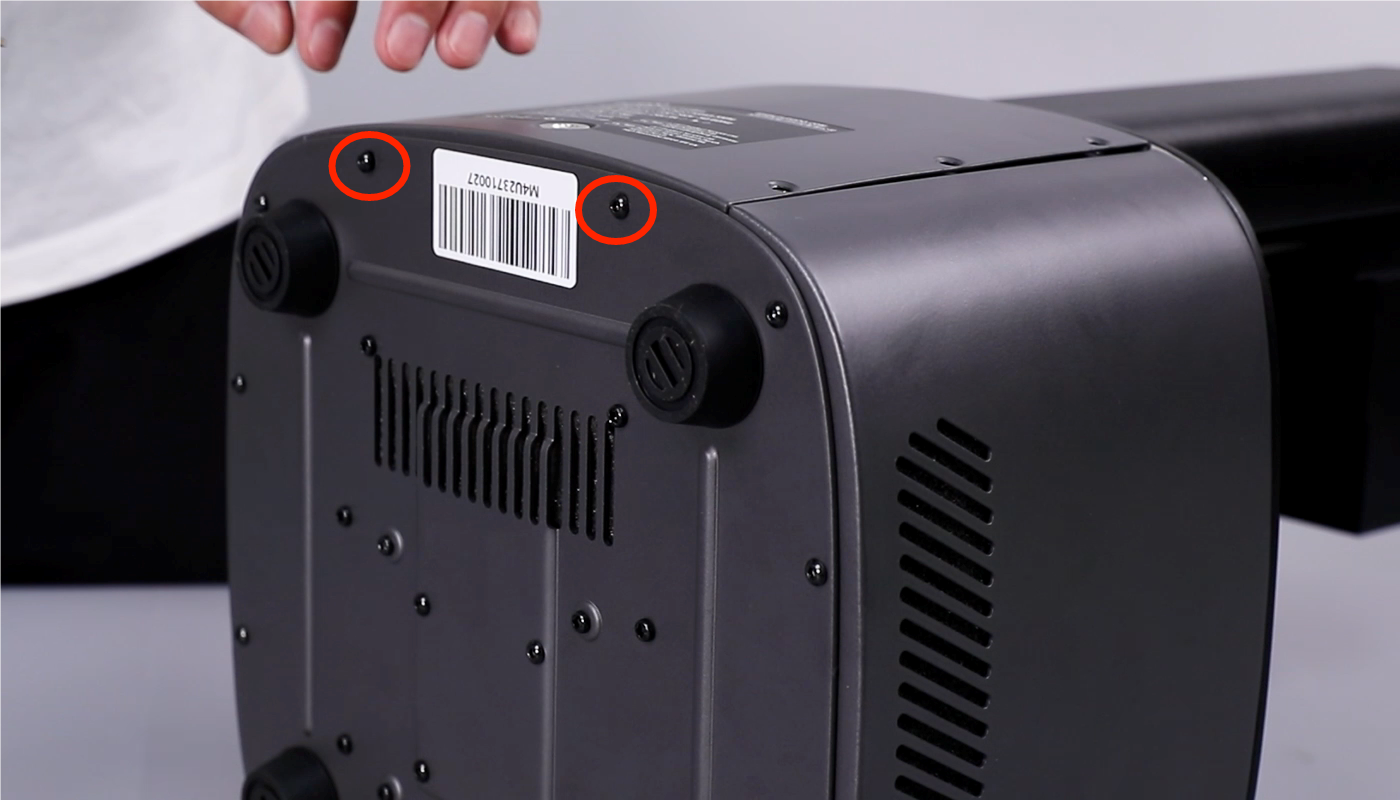

Con una llave Allen de 2.5mm, sacá los dos tornillos que fijan la tapa inferior de la impresora. Retirá la tapa inferior.

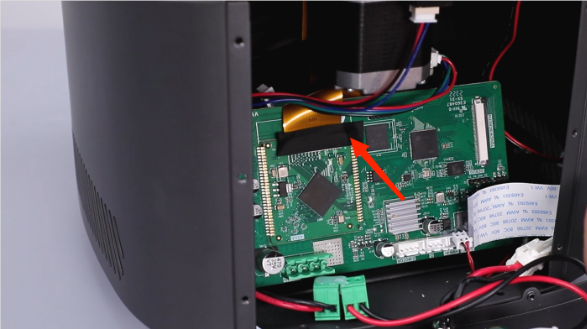

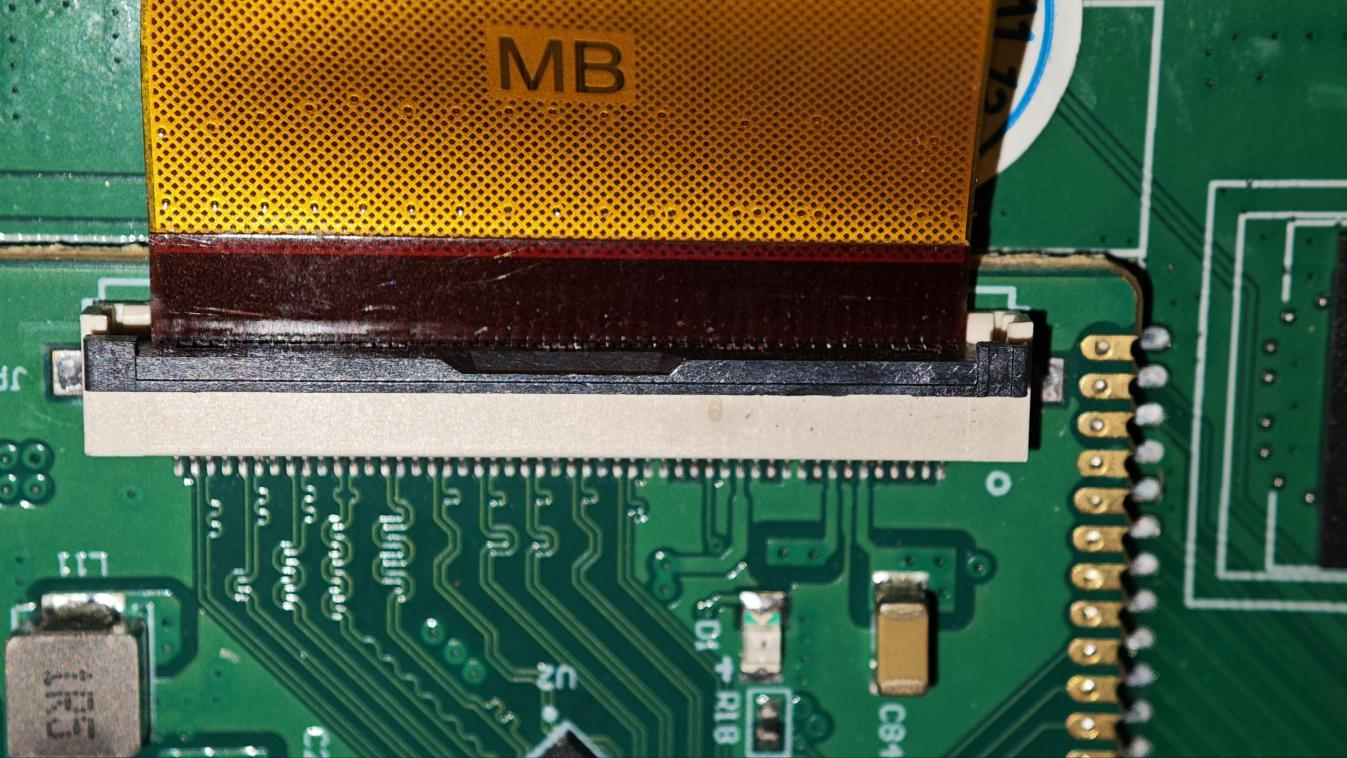

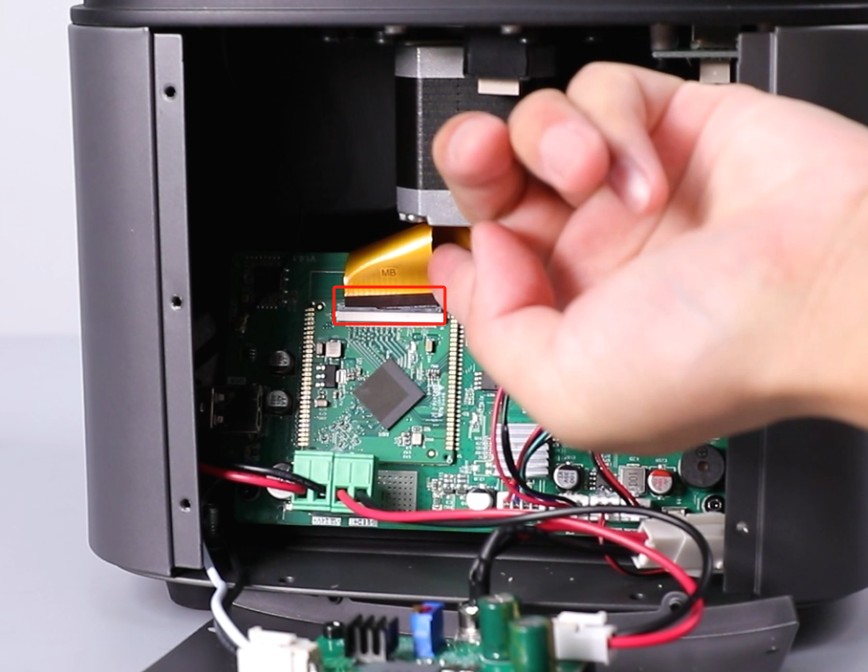

Despegá la cinta negra del puerto del cable flex del LCD. Levantá el seguro del cable flex del LCD y desconectalo.

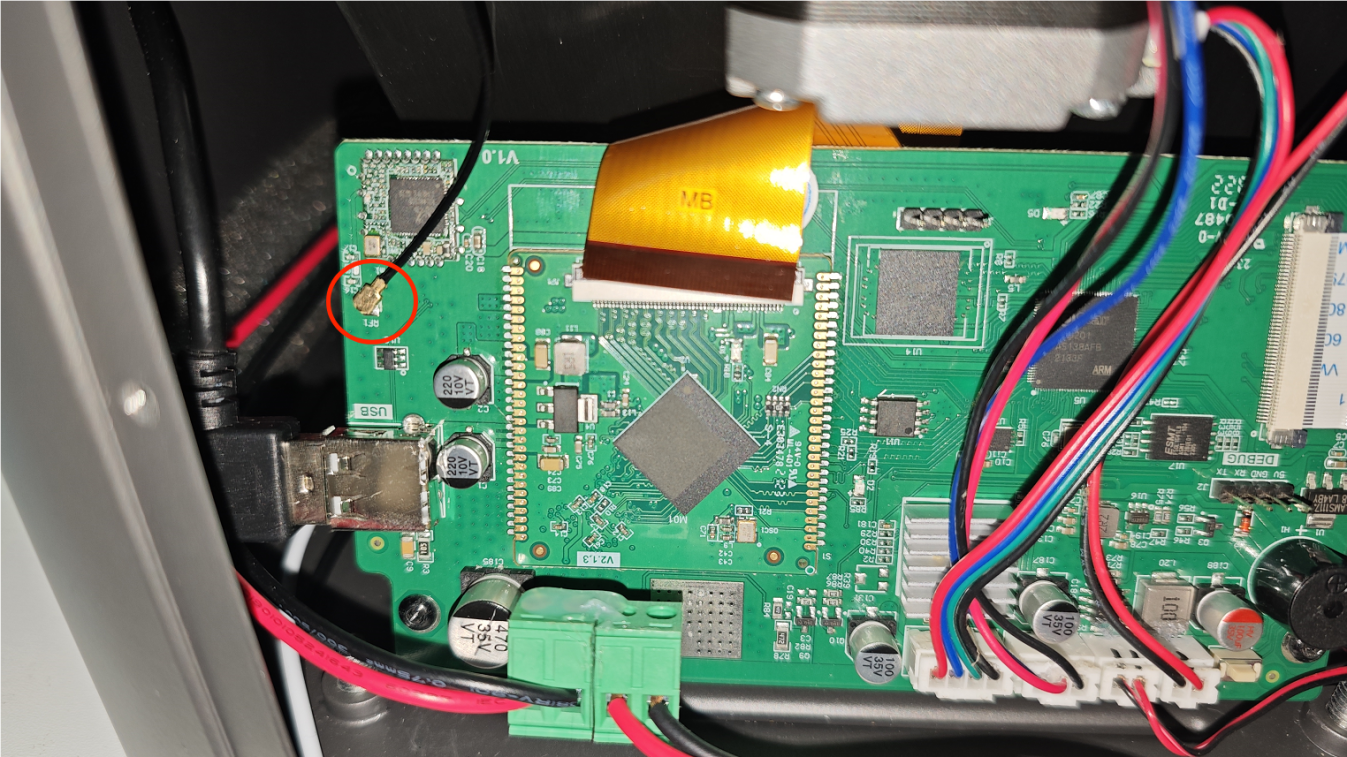

Despegá la cinta negra del puerto de la antena Wi-Fi. Desconectá la antena Wi-Fi.

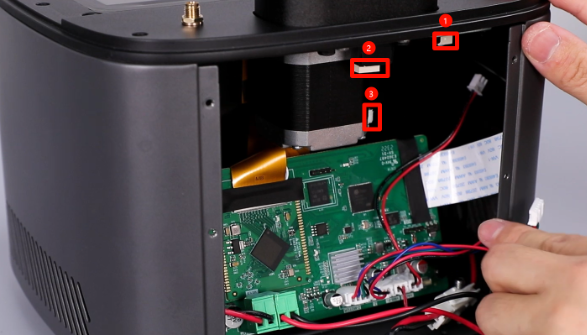

Desconectá ① el cable del motor, ② el cable del switch de límite y ③ el cable USB del purificador.

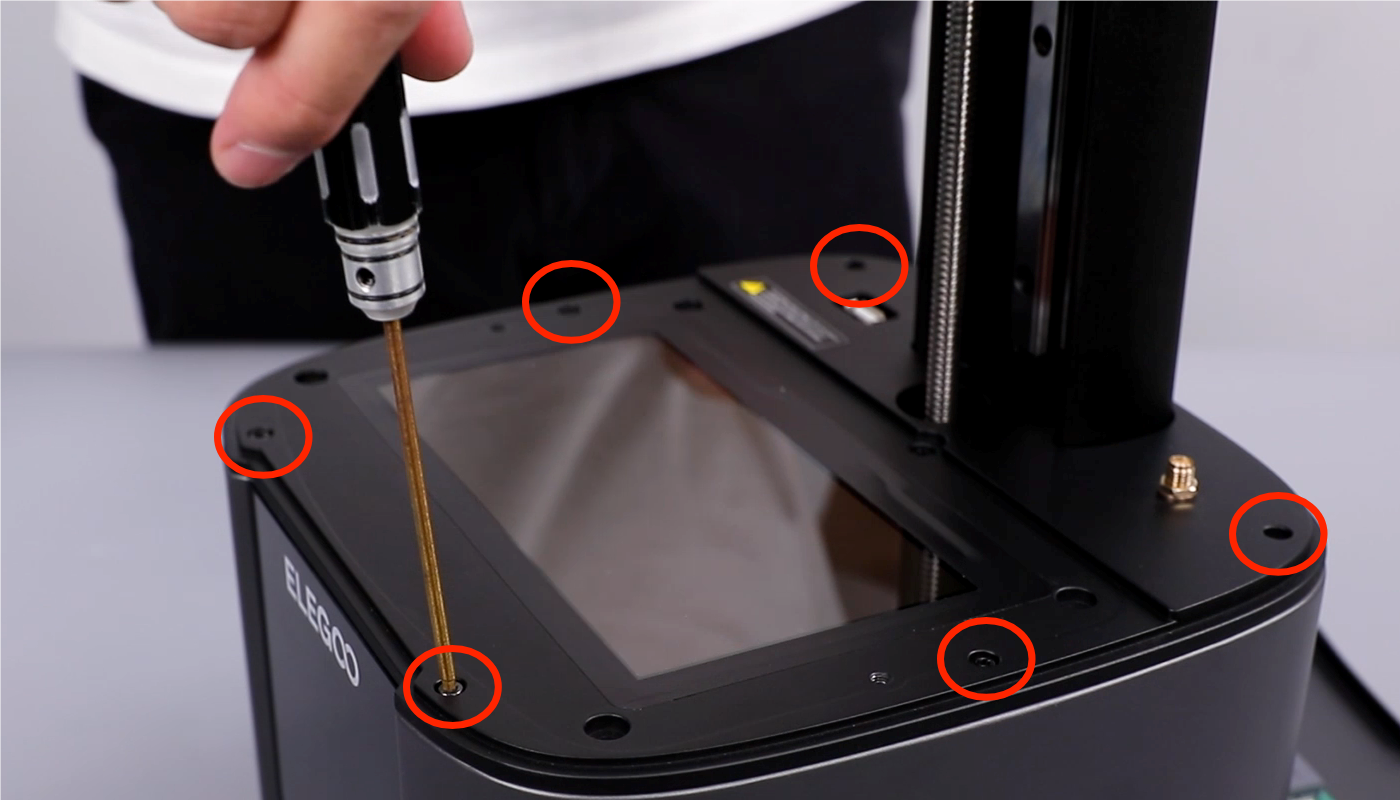

Con una llave Allen de 2.5mm, aflojá los seis tornillos que sujetan la carcasa central. (Tené cuidado con los cables).
Con un destornillador Phillips, aflojá los cuatro tornillos que sujetan la cubierta del lente en la tapa inferior de la impresora. Desconectá los cables del ventilador en la placa base y sacá la cubierta del lente.
(Nota: esta parte está conectada a un ventilador de enfriamiento).

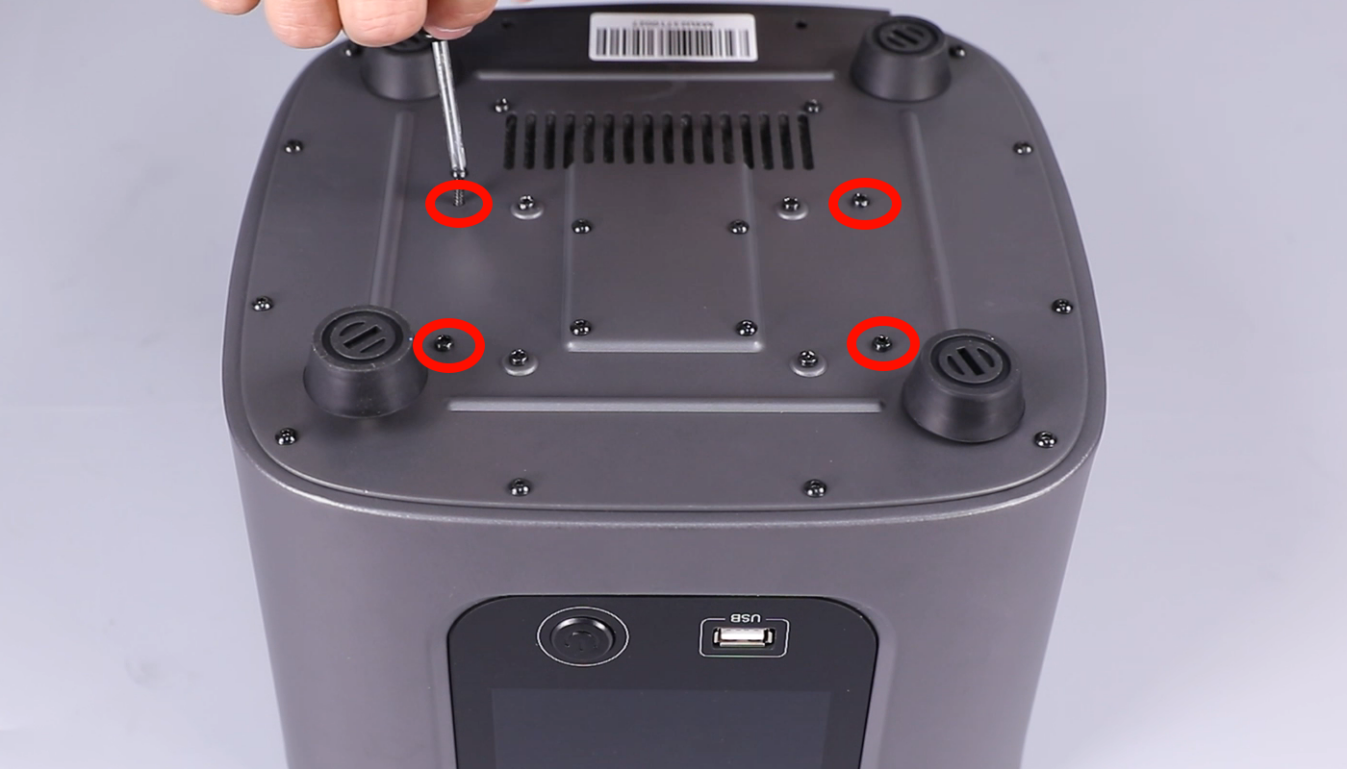

Con un destornillador Phillips, aflojá los cuatro tornillos de la parte inferior. Retirá el conjunto de la cubierta del lente.
Desconectá el cable de la luz UV de la placa de corriente constante. Con una llave Allen de 2.5mm, aflojá los cuatro tornillos que fijan la placa de la luz UV y sacala.
Prepará la nueva placa de luz UV. Ponete los guantes, sostené la placa nueva y ponele pasta térmica en la parte de abajo.
Alineá la placa de la luz UV con los agujeros para los tornillos y colocala en su lugar. Con la llave Allen de 2.5mm, ajustá los cuatro tornillos para fijarla. Conectá el cable en la placa de corriente constante.
Alineá el lente con los agujeros y ponelo en posición. Con el destornillador Phillips, ajustá los cuatro tornillos que lo sujetan. (Prestá atención a la orientación de la abertura del lente).

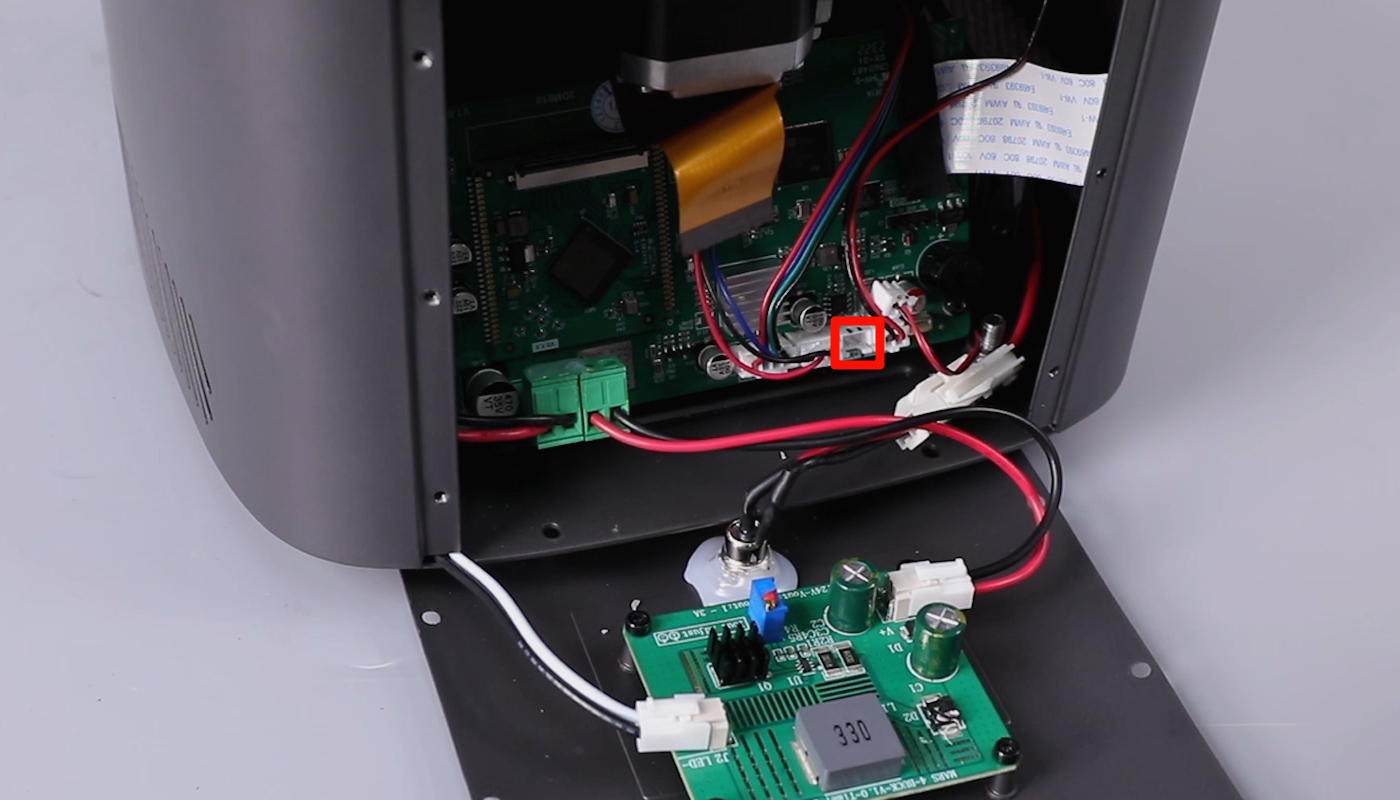

Alineá la cubierta del lente con los agujeros de montaje de la placa base. Volvé a conectar el cable del ventilador a la cubierta. Con el destornillador Phillips, ajustá los cuatro tornillos de fijación.

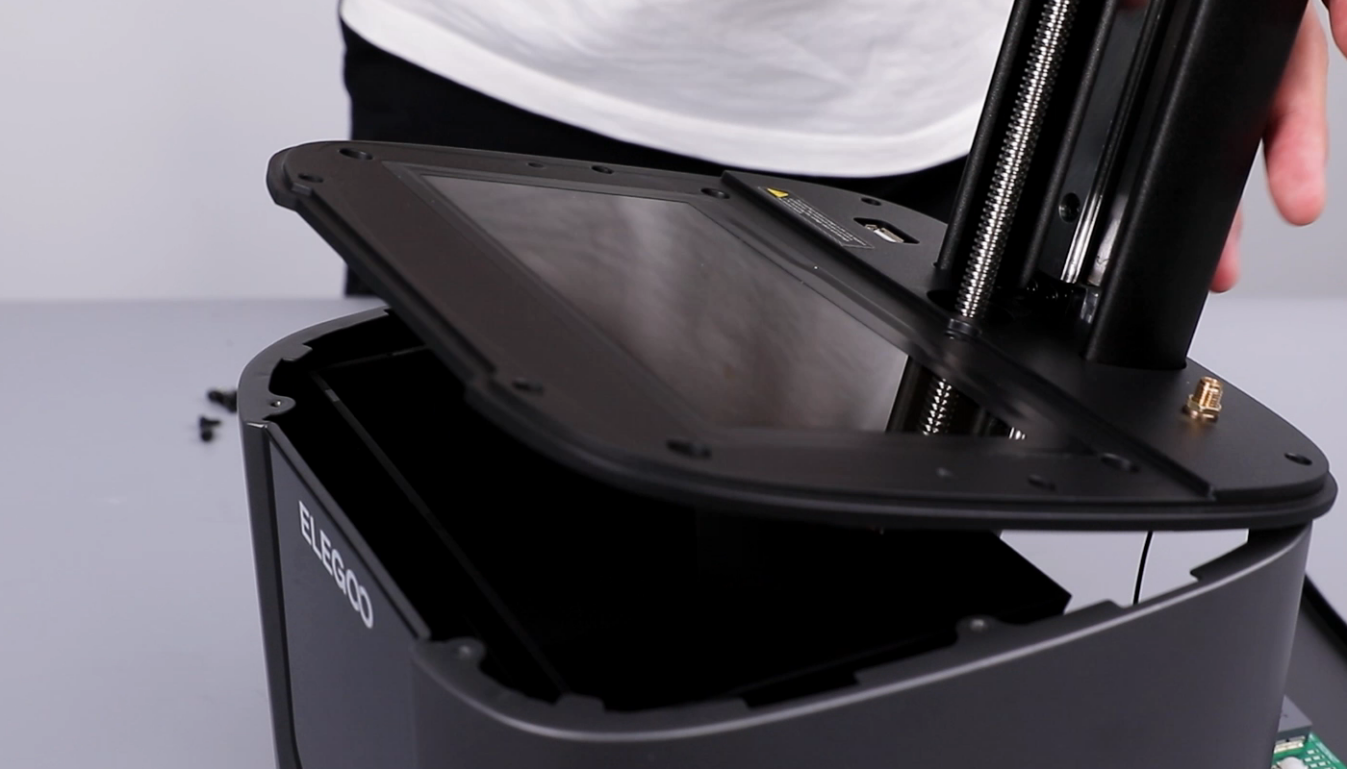

Alineá la carcasa central con los agujeros y colocala en su posición. Con la llave Allen de 2.5mm, ajustá los seis tornillos para asegurarla.
Conectá la antena Wi-Fi y asegurala con la cinta negra.
Levantá el seguro del puerto del cable flex del LCD. Conectá el cable flex del LCD y cerrá el seguro. Volvé a pegar la cinta negra.
Volvé a conectar ① el cable del motor, ② el cable del switch de límite y ③ el cable USB del purificador.
Colocá la tapa trasera. Con la llave Allen de 2.5mm, ajustá los dos tornillos que aseguran la tapa inferior de la impresora.
Con la llave Allen de 2.0mm, ajustá los seis tornillos que fijan la tapa trasera.
Prendé la impresora. En la pantalla táctil, andá a Tool - Screen Exposure - ELEGOO. Si la pantalla LCD y la pantalla táctil responden bien, la impresora ya está lista para usar.
