Reemplazo del termistor del tank de resin

En esta guía te mostramos paso a paso cómo cambiar el termistor del tank de resin de tu impresora Saturn. Es un proceso que requiere sacar varias tapas y desconectar cables flex, así que hacelo con paciencia. Prepará tus herramientas y segu…

Herramientas y Materiales

Una llave Allen de 2.0 mm
Una llave Allen de 2.5 mm
Un alicate de corte diagonal
Etiquetas o precintos rotulables

Sacar el termistor viejo del tank de resin

Apagá la impresora y desenchufala de la corriente.

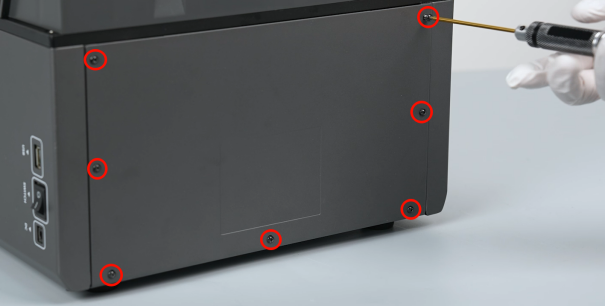

Usá una llave Allen de 2.0 mm para aflojar los 7 tornillos que fijan la tapa trasera de la impresora y sacala.

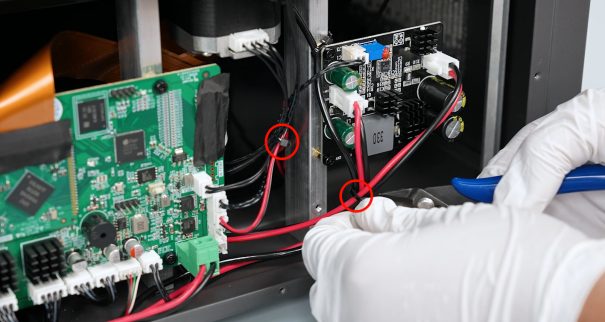

Usá un alicate de corte diagonal para cortar los precintos que agarran los cables flex. Marcá los cables del mismo tamaño con etiquetas para que coincidan con los nombres de los puertos en la placa madre.

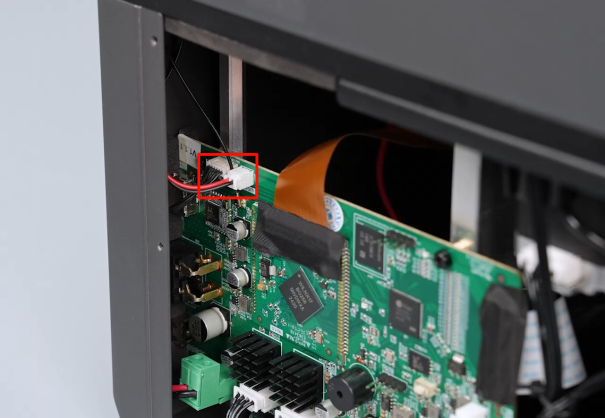

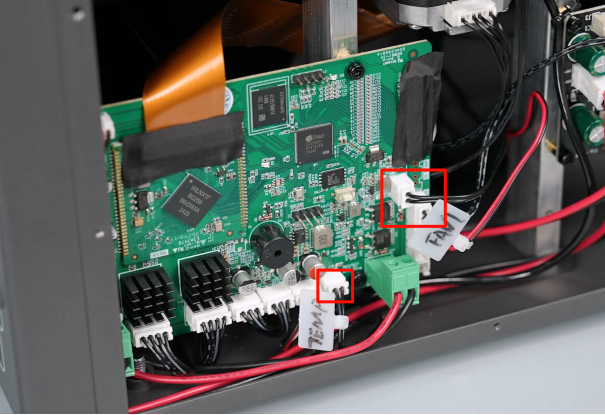

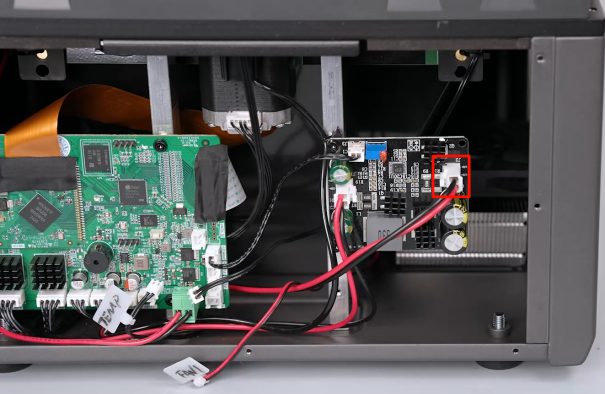

Desconectá los cables flex del puerto TEMP (termistor de la luz UV), el puerto FAN1 (ventilador) y el puerto IR TEMP (termistor del tank de resin) en la placa madre. Desconectá los cables flex del puerto J2 (luz UV) de la placa de corriente constante.
Desconectá los cables flex de la cámara, la luz de iluminación y el puerto Wi-Fi de la placa madre. Levantá la tapa superior de la impresora.

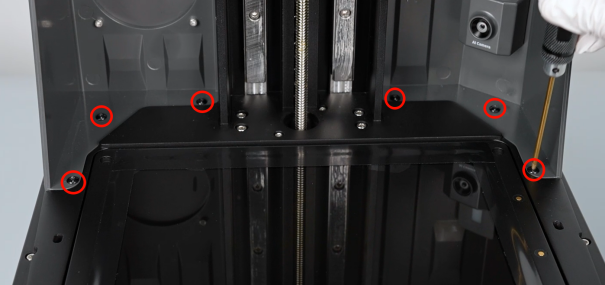

Usá una llave Allen de 2.5 mm para aflojar los 6 tornillos debajo de la tapa superior, y después volvé a poner la tapa en su lugar.

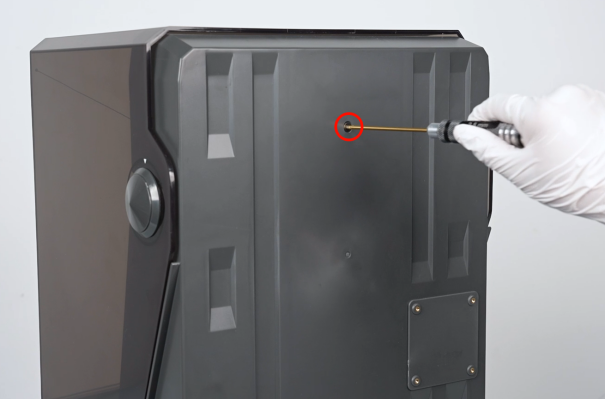

Usá una llave Allen de 2.5 mm para aflojar el tornillo de la parte de atrás de la impresora, y sacá la tapa superior.

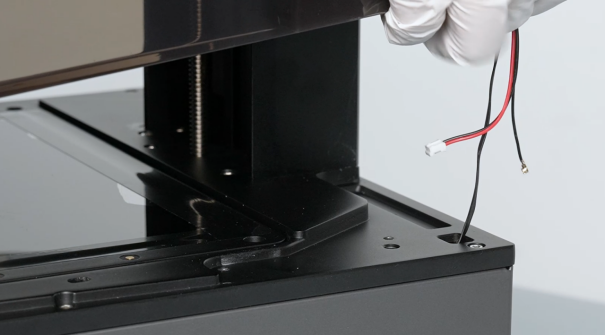

Nota: Acomodá los 3 cables flex en los agujeros reservados del lado derecho.

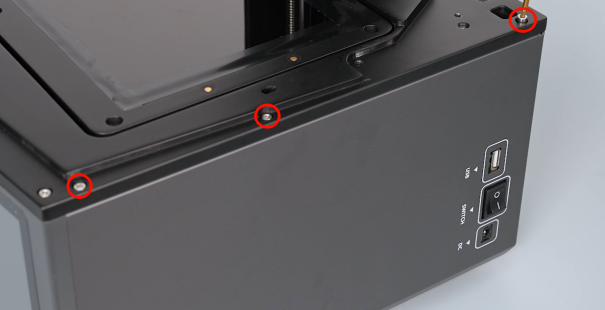

Usá una llave Allen de 2.5 mm para aflojar los 3 tornillos de arriba y abajo de la tapa derecha, y sacala.
Usá una llave Allen de 2.5 mm para aflojar los 3 tornillos de arriba y abajo de la tapa izquierda, y sacala.
Usá una llave Allen de 2.0 mm para aflojar los 4 tornillos debajo de la tapa frontal.
Usá una llave Allen de 3.0 mm para aflojar los 14 tornillos que fijan la tapa trasera de la impresora y sacá todo el ensamble trasero.
Nota: Sostené la tapa trasera para que no se caiga mientras aflojás los últimos 2 tornillos.
Usá una llave Allen de 2.5 mm para sacar los 10 tornillos del lente de Fresnel y sacá los ventiladores. Te conviene apoyar el lente en una hoja A4 limpia para que no se ensucie.
Usá el alicate de corte diagonal para cortar los precintos que sujetan el termistor del tank de resin.
Acomodá los cables flex del termistor del tank de resin y sacá la cinta negra que los agarra.
Nota: Guardate la cinta negra para usarla después.
Usá una pinza para levantar despacito la esquina de la cinta negra que mantiene la pantalla LCD en su lugar. Despegá las 3 tiras de cinta negra del frente y de los costados del LCD.
Nota: Guardá la cinta negra para volver a usarla.
Apretá las dos esquinas de la pantalla LCD desde abajo de la impresora con ambas manos hasta que se levanten los bordes de la pantalla.
Sacá el termistor viejo del tank de resin tirando desde abajo de la impresora.

Instalar el termistor nuevo del tank de resin

Prepará el termistor nuevo del tank de resin. Ponele cinta bifaz en la parte de adelante.
Empujá la pantalla LCD para abrir un hueco. Mandá el termistor del tank de resin en su posición de instalación.
Hacé presión alrededor de la pantalla LCD para pegarla bien en su lugar.
Apretá para pegar la parte frontal del termistor.
Volvé a pegar la cinta negra que fija la pantalla LCD en su posición original.
Acomodá bien los cables flex del termistor del tank de resin. Usá cinta negra y precintos para asegurarlos.
Acomodá los cables flex del termistor del tank de resin desde los puertos hasta la placa madre.
Poné el lente de Fresnel en su lugar alineándolo con los agujeros de los tornillos. Usá una llave Allen de 2.5 mm para ajustar los 10 tornillos del lente.
Nota: El lente de Fresnel tiene una dirección de instalación fija. Acordate de anotar cómo iba.
Agarrá el ensamble de la tapa inferior. Fijate la dirección correcta guiándote por la posición de los agujeros de los tornillos. Poné la tapa en su lugar alineándola con los agujeros.
Nota: Acomodá bien los cables flex para no morderlos al instalar la tapa.
Usá una llave Allen de 3.0 mm para ajustar los 14 tornillos de la tapa inferior. (Dales tres cuartos de vuelta a todos primero y después apretalos a fondo).
Usá una llave Allen de 2.0 mm para ajustar los 4 tornillos debajo de la tapa frontal.
Prepará la tapa izquierda y mandala a su lugar alineándola con los agujeros.
Usá una llave Allen de 2.5 mm para ajustar los 3 tornillos de arriba y abajo de la tapa izquierda.
Prepará la tapa derecha y ponela en su lugar alineándola con los agujeros de los botones y los tornillos.
Usá una llave Allen de 2.5 mm para aflojar los 3 tornillos debajo de la tapa superior, y después cerrá la
