En esta guía te mostramos paso a paso cómo cambiar la placa del botón de encendido en tu impresora Mars 4 Ultra. Vas a necesitar algunas herramientas básicas para desarmar las carcasas y desconectar los componentes. Seguí estas instrucciones para hacer el reemplazo de forma segura y dejar tu equipo andando impecable.
Herramientas y materiales
- Llave Allen de 2.0mm x 1
- Llave Allen de 2.5mm x 1
- Destornillador Phillips x 1
- Placa del botón de encendido nueva x 1
Video tutorial
Próximamente.
Instrucciones
Sacar la placa del botón de encendido vieja

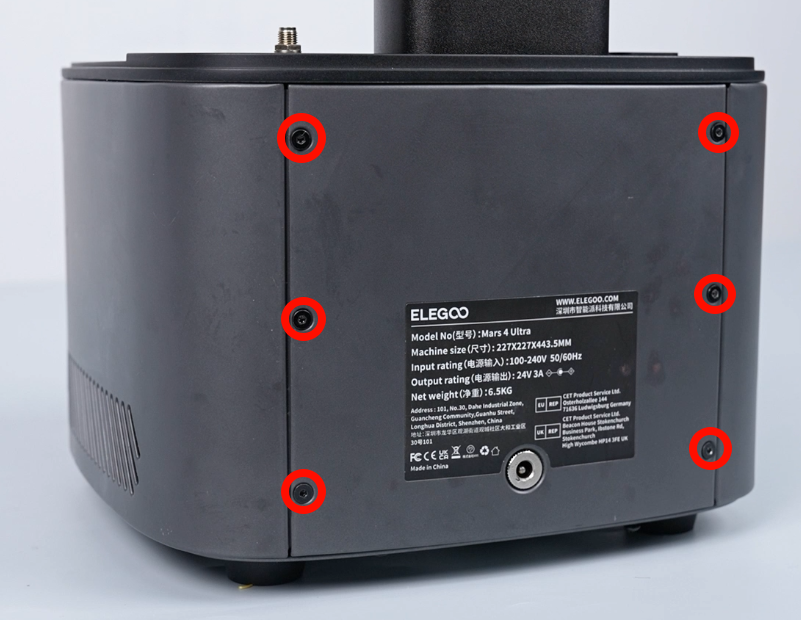

Con una llave Allen de 2.0mm, aflojá los seis tornillos que agarran la tapa trasera de la impresora.

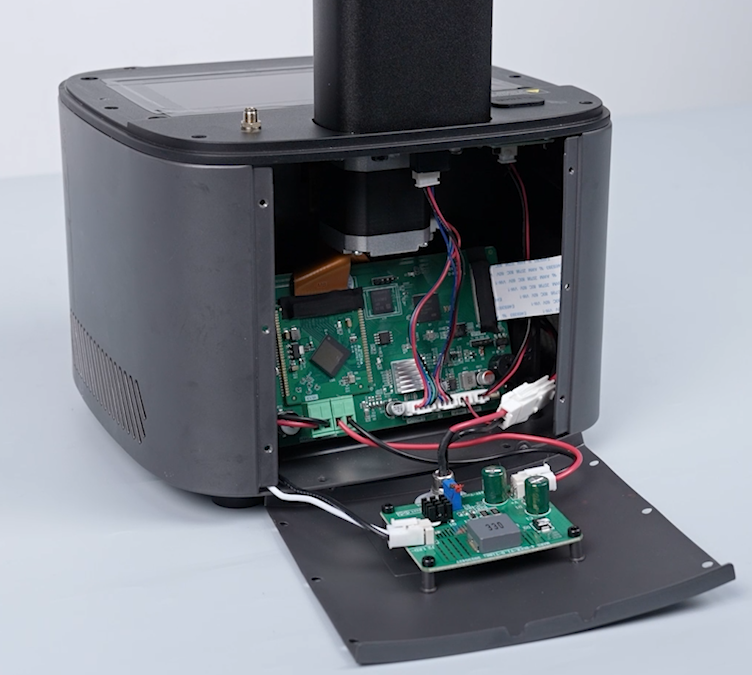

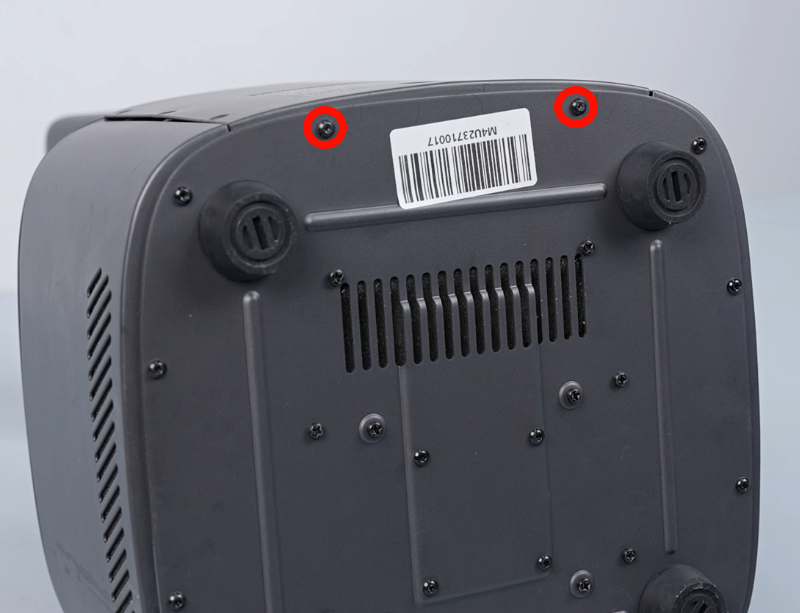

Con una llave Allen de 2.0mm, aflojá los dos tornillos que agarran la tapa trasera de la impresora. Sacá la tapa trasera y apoyala plana.
NOTA: Hay cables planos adentro. Tené cuidado al sacar la tapa.

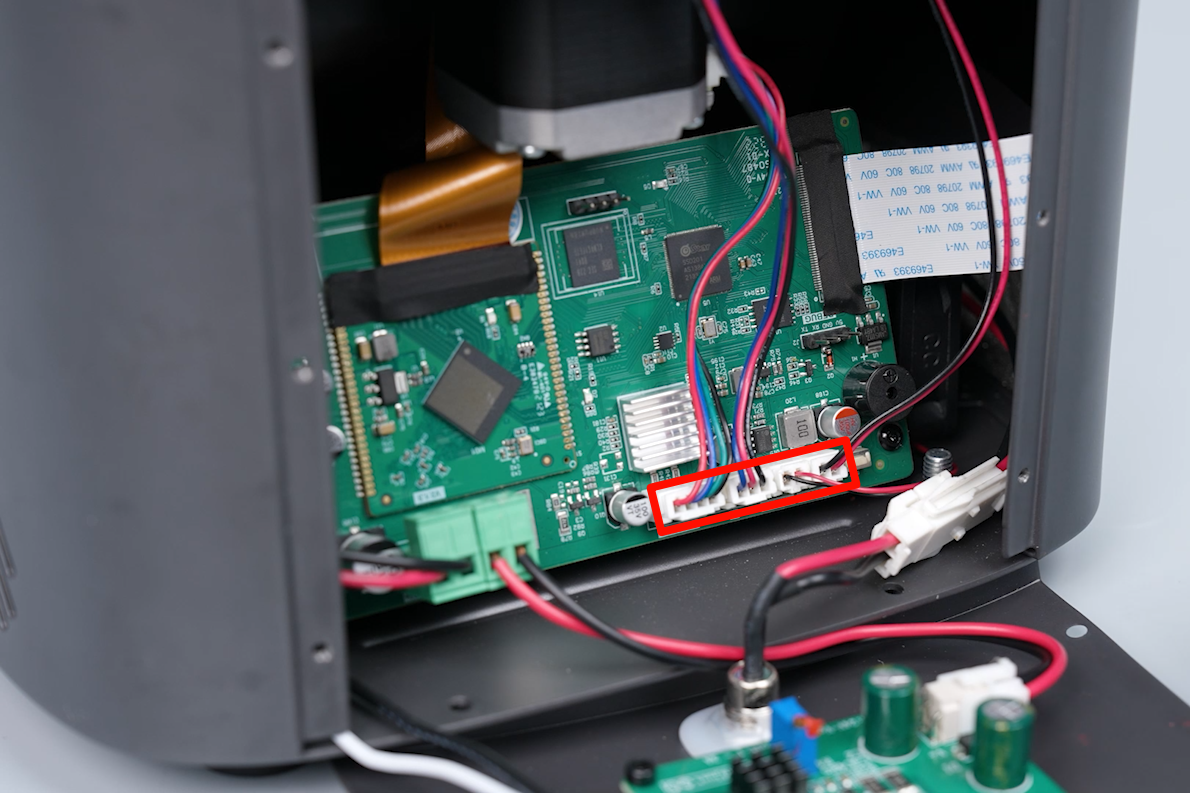

Desconectá el cable del adaptador USB, el cable del ventilador, el cable del sensor de fin de carrera y el cable del motor.

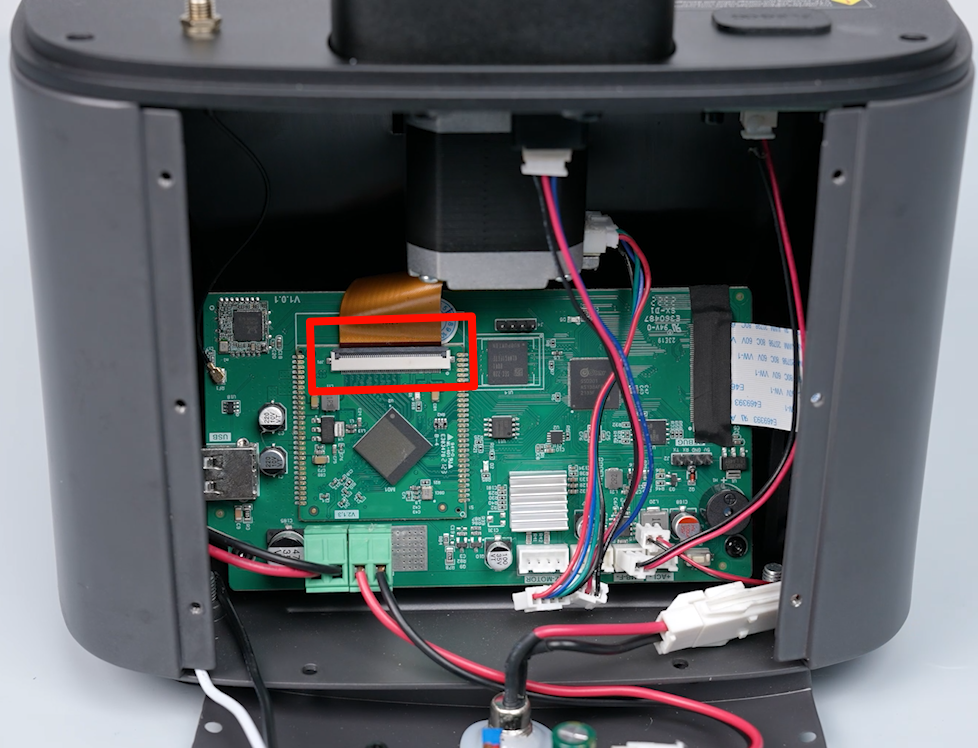

Despegá la cinta negra que está en el puerto de la pantalla LCD. Levantá la trabita del puerto de la pantalla LCD. Sacá el cable del puerto de la pantalla LCD.
NOTA: Guardá la cinta negra para usarla después.

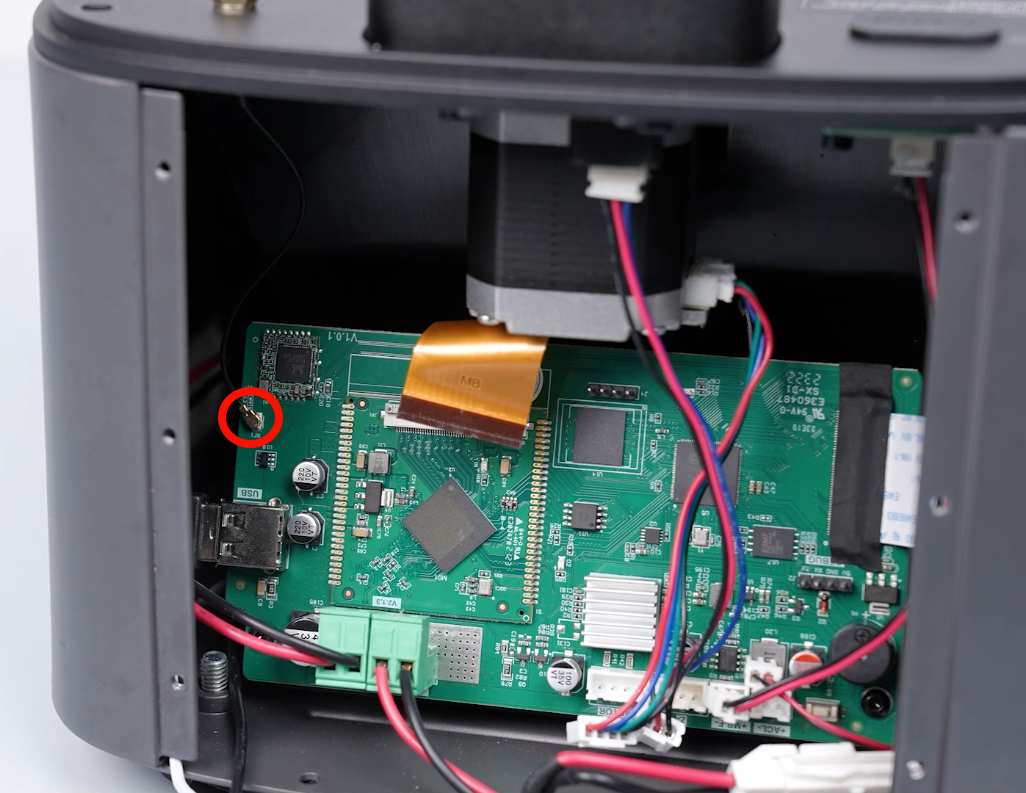

Desconectá los cables del Wi-Fi de los puertos en la placa madre.

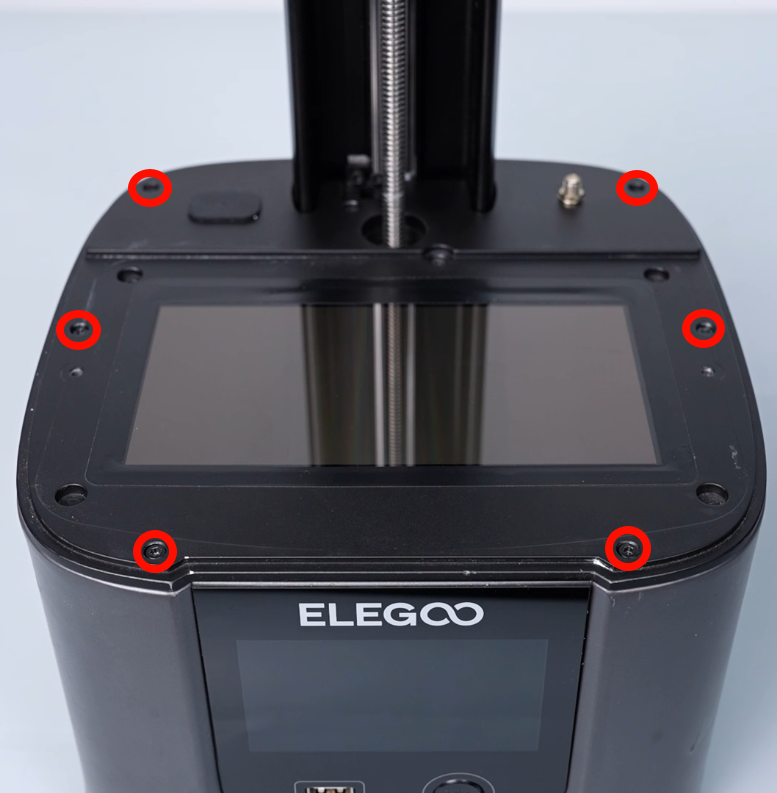

Con una llave Allen de 2.5mm, aflojá los seis tornillos que agarran la carcasa del medio.

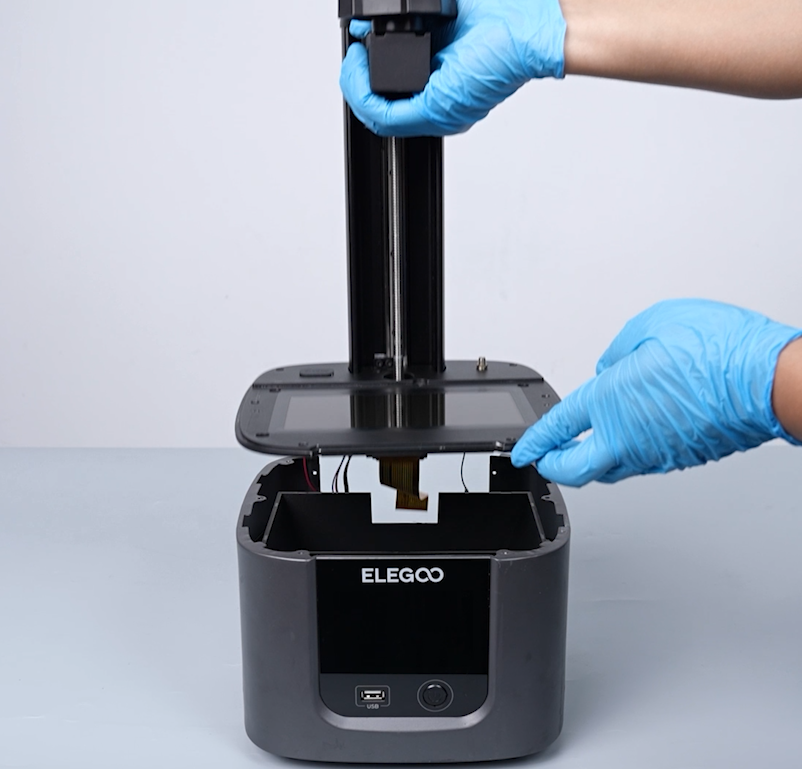

Levantá la carcasa del medio y sacala.
NOTA: Acomodá los cables planos.
Con un destornillador Phillips, aflojá los cuatro tornillos que agarran el protector de la lente en la tapa de abajo de la impresora. Sacá el protector de la lente.
Desconectá los cables en la placa del botón de encendido.
Con una llave Allen de 2.5mm, aflojá los dos tornillos que agarran la placa del botón de encendido. Sacá la placa del botón de encendido vieja.
Instalar la placa del botón de encendido nueva
Prepará la placa del botón de encendido nueva. Alineala con los agujeros para los tornillos y ponela en su lugar. Con una llave Allen de 2.5mm, ajustá los dos tornillos.
Conectá los cables en la placa del botón de encendido.
Alineá la cubierta del ventilador con los agujeros para los tornillos y ponela en su lugar. Con un destornillador Phillips, ajustá los cuatro tornillos que agarran la cubierta del ventilador.
Alineá la carcasa del medio con los agujeros para los tornillos y ponela en su lugar. Con una llave Allen de 2.5mm, ajustá los seis tornillos que agarran la carcasa del medio.
NOTA: Acomodá los cables adentro de la impresora para evitar que se rompa algo.
Volvé a conectar el cable del motor al puerto Z-MOTOR en la placa madre. Volvé a conectar el cable del sensor de fin de carrera al puerto Z- en la placa madre. Volvé a conectar el cable del ventilador al puerto MB-F en la placa madre. Volvé a conectar el cable del adaptador USB al puerto ACL en la placa madre.

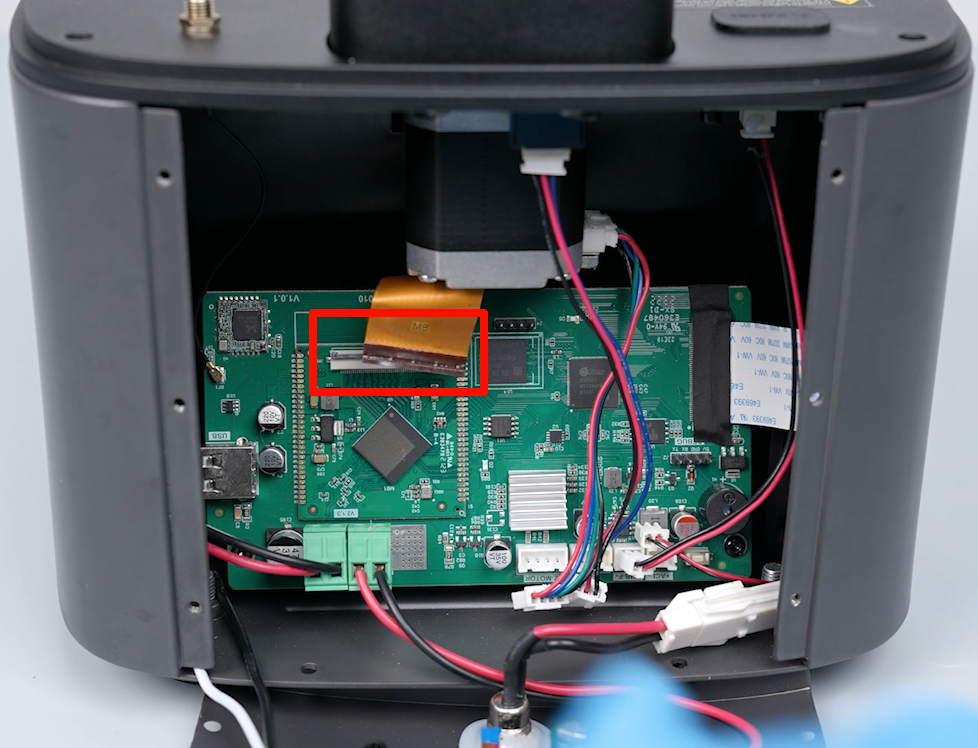

Conectá el cable plano de la pantalla LCD en el puerto de la placa madre. Pegá la cinta negra en el puerto del cable plano de la LCD.
Nota: El cable plano de la pantalla LCD tiene una posición de instalación fija.
Conectá los cables del Wi-Fi en su puerto de la placa madre.
Alineá la tapa trasera con los agujeros para los tornillos y ponela en su lugar. Con una llave Allen de 2.0mm, ajustá los seis tornillos que agarran la tapa trasera.
Con una llave Allen de 2.0mm, ajustá los dos tornillos que agarran la parte de abajo de la tapa trasera de la impresora.
Prendé la impresora. La impresora ya está lista para usar una vez que la pantalla táctil funcione normal.
