Este tutorial te muestra el paso a paso para cambiar la caja de engranajes del extruder de tu impresora. Antes de meter mano, fijate de tener las herramientas listas y que la máquina esté bien fría.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H2.5
- Destornillador Phillips
- Caja de engranajes del extruder
Precauciones antes de arrancar
Antes de empezar con esto, apagá la máquina y esperá a que el cabezal de impresión se enfríe del todo.
Pasos a seguir
1- Desarmar el cabezal de impresión

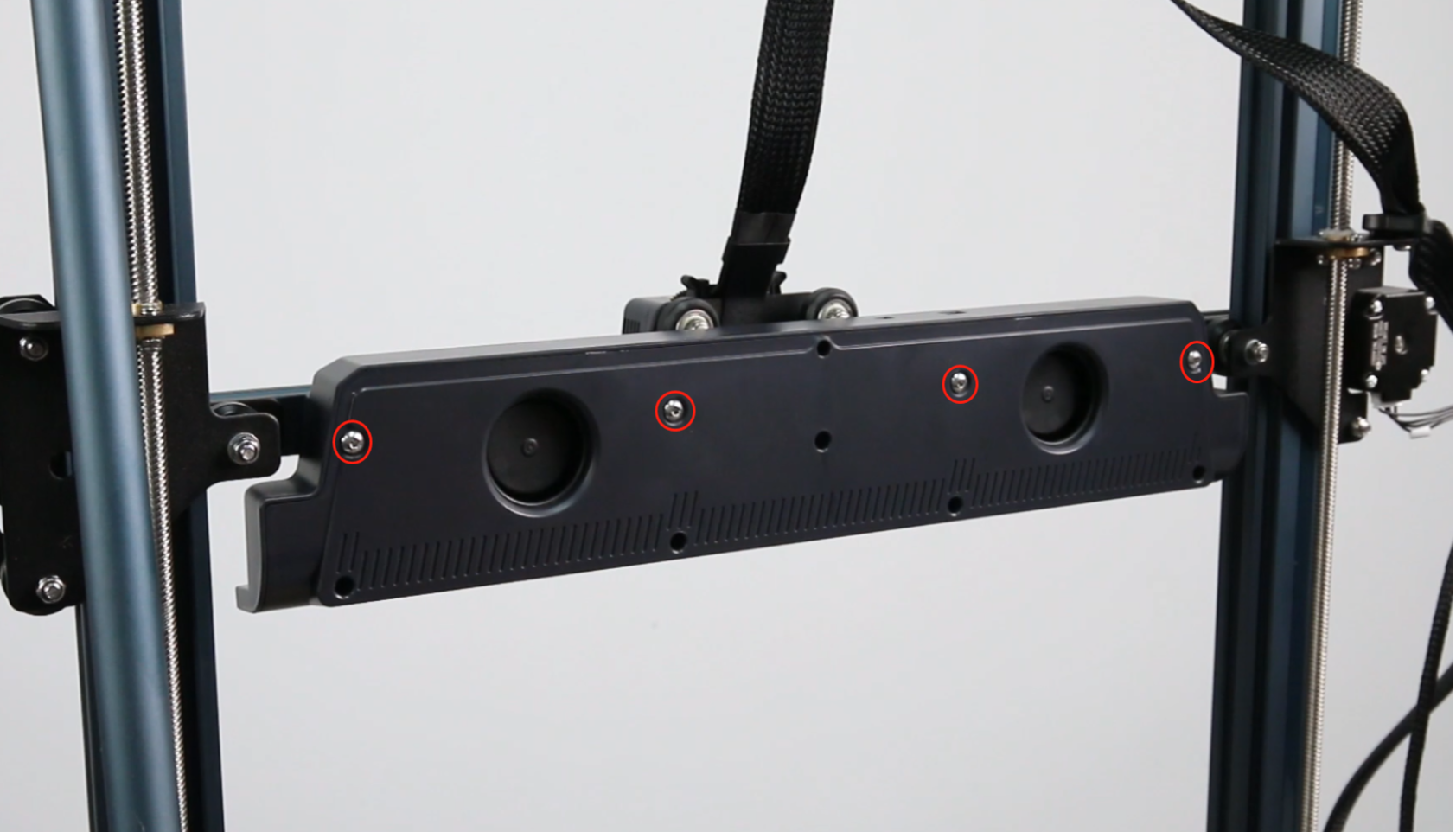

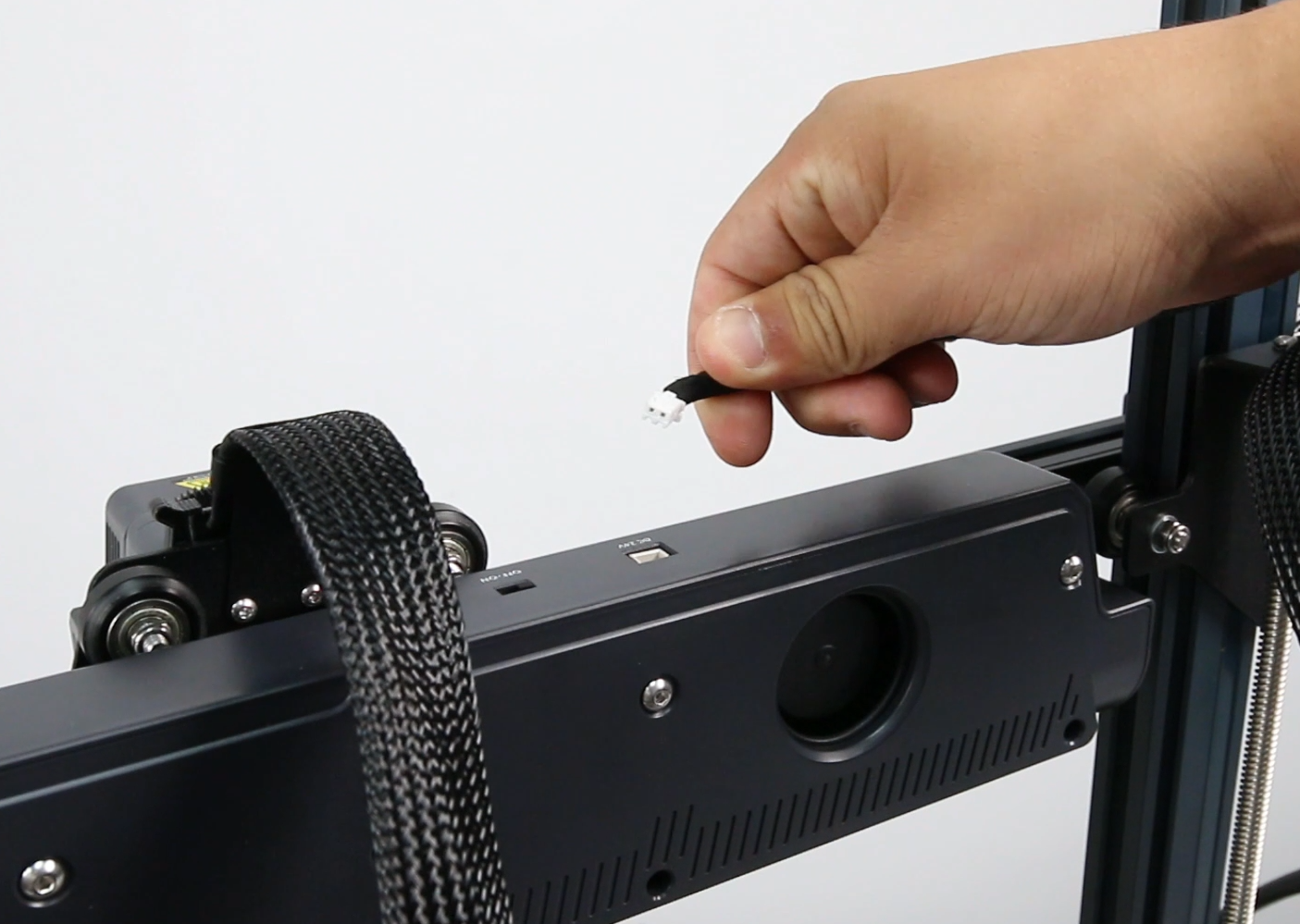

Apagá la impresora, desconectá el cable del conjunto de ventiladores que está justo atrás del cabezal, usá una llave Allen H2.5 para aflojar los cuatro tornillos que lo sujetan y sacalo.

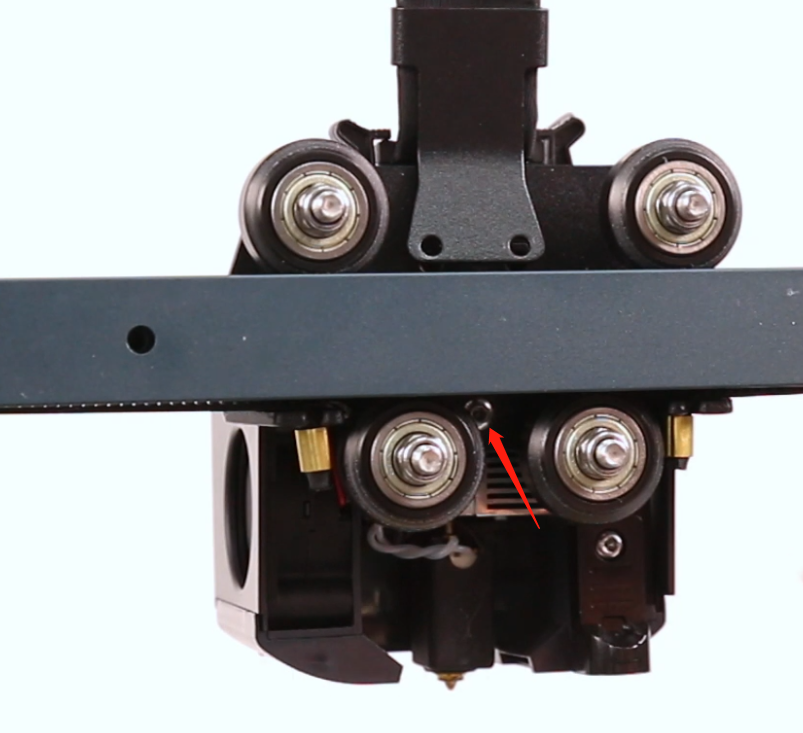

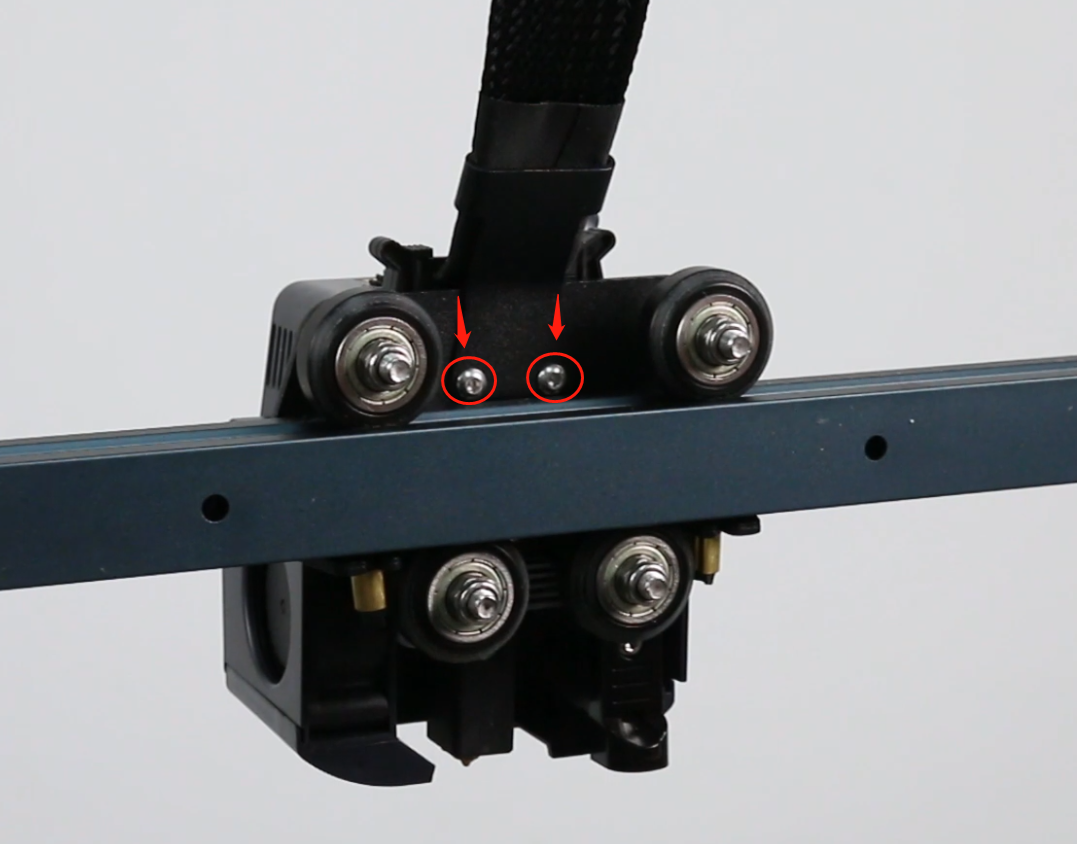

Con una llave Allen H2.0, aflojá los dos tornillos del sujetacables y el tornillo central que fija todo el cabezal de impresión.

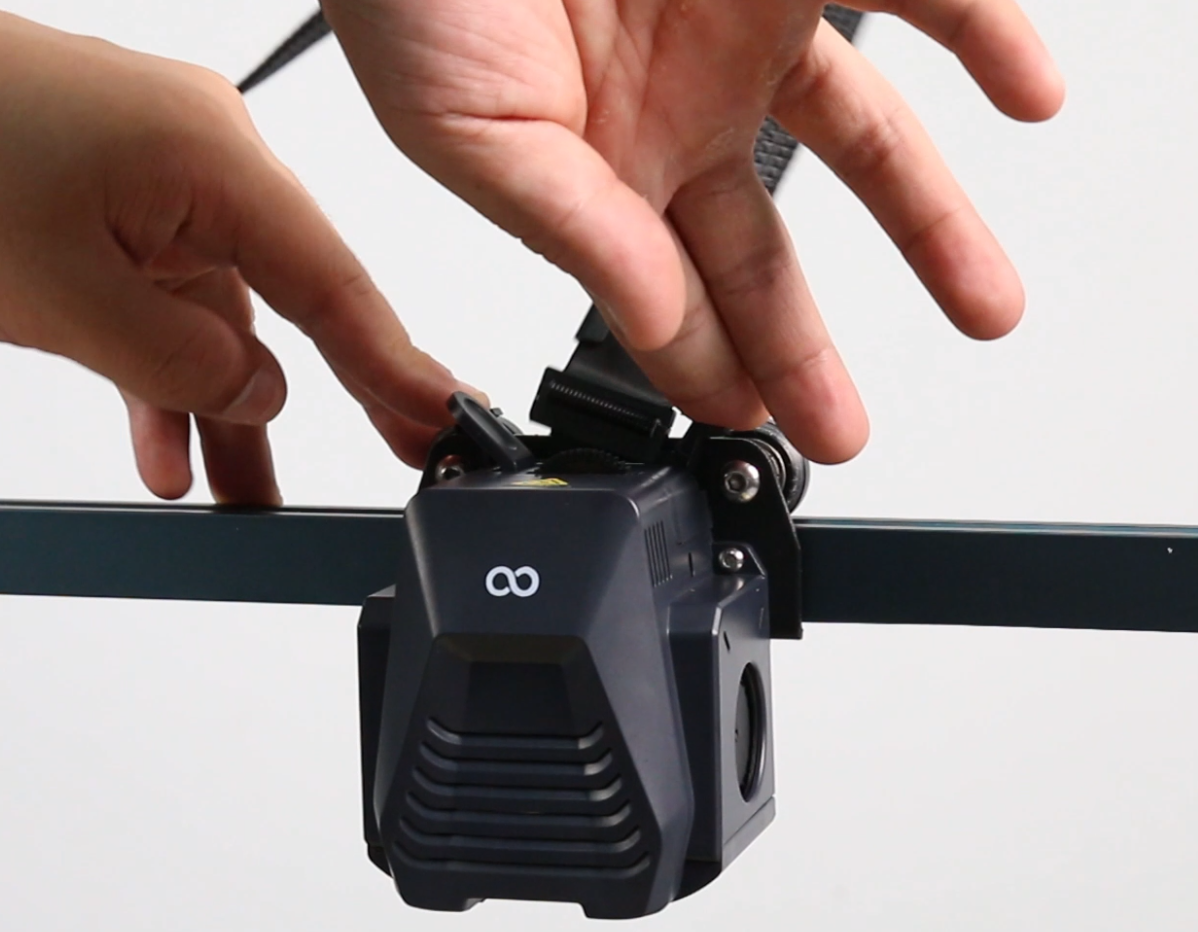

Apretá el conector a los costados con la mano, el cable del cabezal va a saltar solo y ahí lo podés sacar.

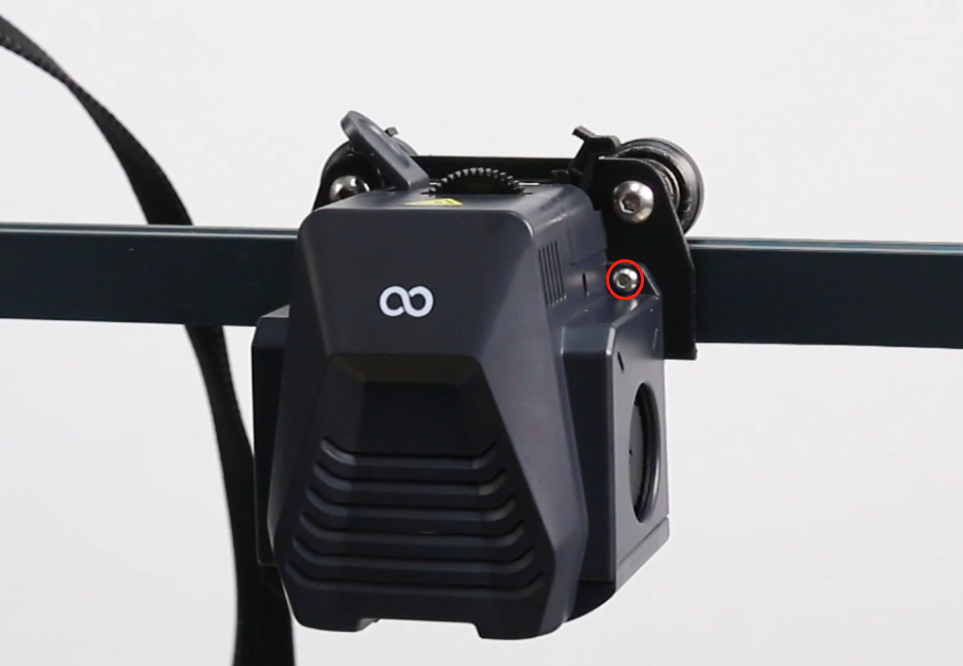

Usá la Allen H2.0 para aflojar los dos tornillos de la tapa frontal del cabezal y sacá el ensamble completo.
2- Cambiar la caja de engranajes del extruder
Separá la tapa frontal del cabezal y, con un destornillador Phillips, aflojá los cuatro tornillos (izquierdo y derecho) del soporte del ventilador.
Desconectá los cables de la placa controladora del extruder, tirá el soporte del ventilador para abajo y sacalo. Después desenchufá el cable del motor del extruder de la placa.
Sacá el tornillo de la placa controladora del extruder con el destornillador Phillips y retirá la placa.

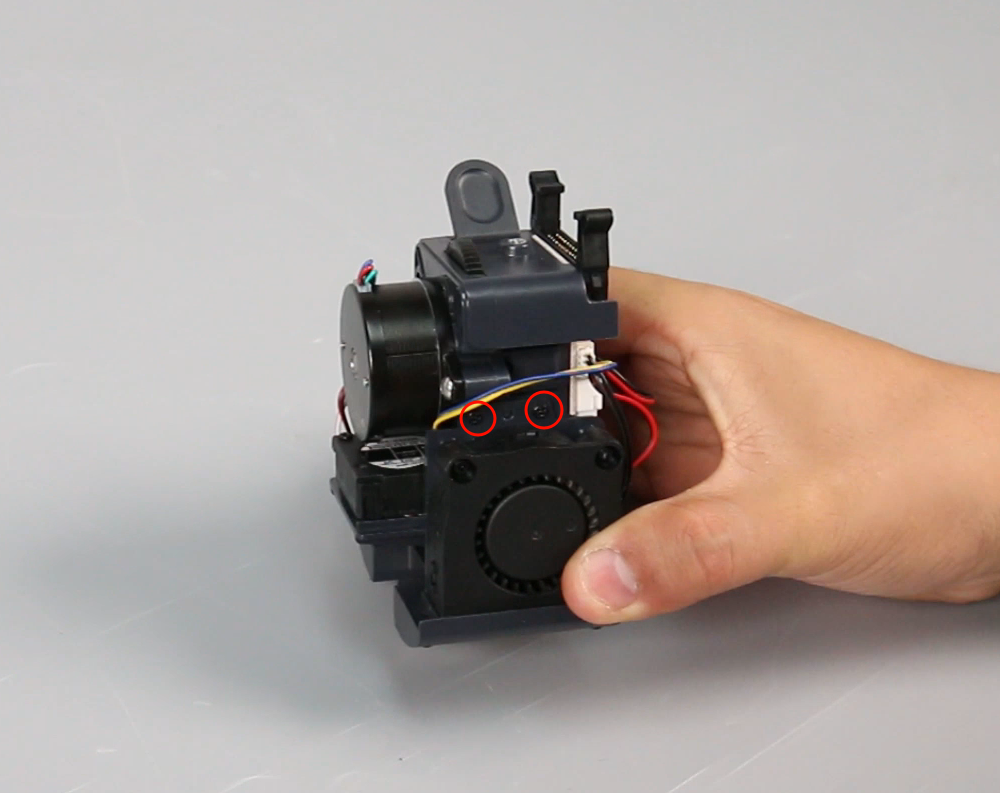

Con la llave Allen H2.0 aflojá los dos tornillos del hotend y sacalo junto con el tubo de teflón celestito.

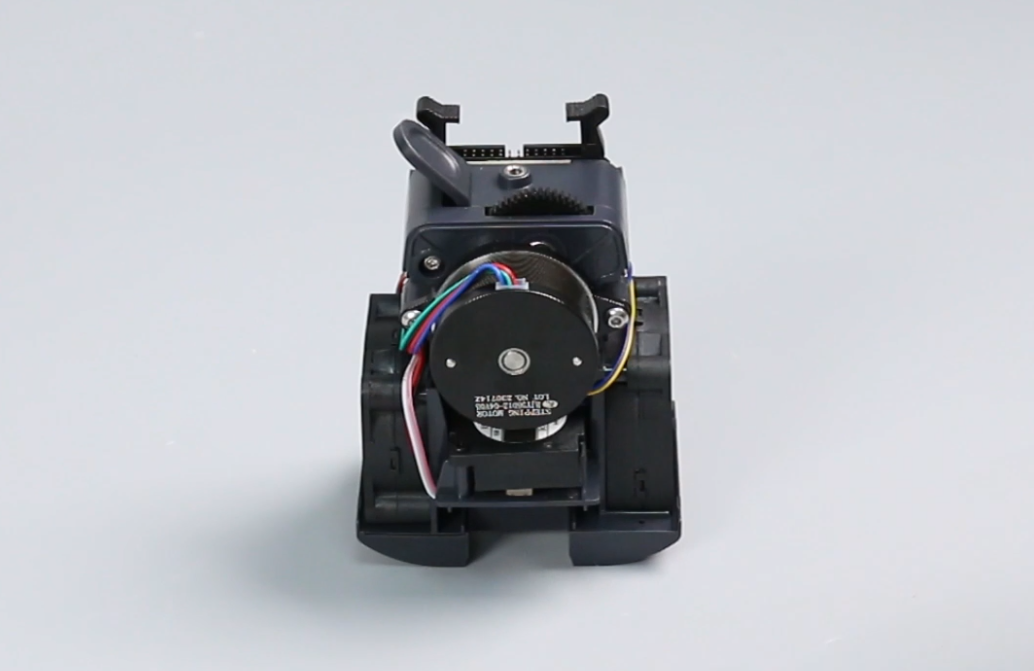

Aflojá los dos tornillos del motor del extruder con la llave Allen de 2.0mm y sacalo.
Agarrá la nueva caja de engranajes del extruder, alineá el motor con los agujeros de los rodamientos y ponelo en su lugar. Ajustá los dos tornillos del motor del extruder con la llave Allen H2.0.
Ubicá el hotend y el tubo de teflón en su lugar (con la parte biselada del tubo apuntando para arriba).
Usá una llave Allen H2.0 para ajustar los dos tornillos que fijan el hotend.
Alineá la placa controladora del extruder con los agujeros, acomodala en su lugar y ajustá los tornillos con el destornillador Phillips.

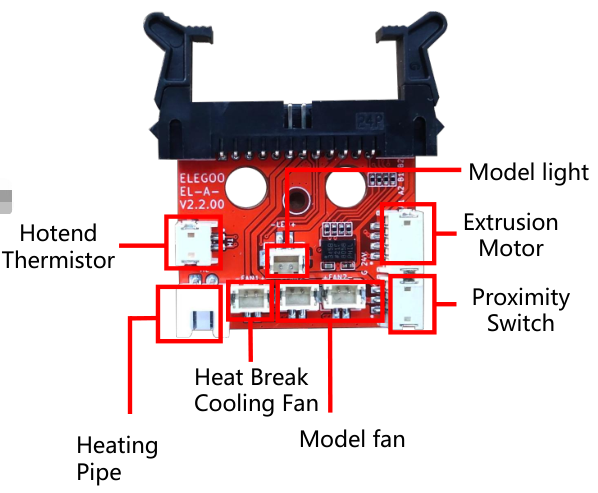

Enchufá el cable del cartucho cerámico en el puerto "HE" de la placa y el cable del termistor en el puerto "TH".
Conectá el cable del motor del extruder al puerto "E0" de la placa.
Acomodá el soporte del ventilador (alineando los agujeros de los dos lados para que sea más fácil) y ajustale los cuatro tornillos con el Phillips.
Enchufá los cables del ventilador de capa en los puertos "FAN2" de la placa (son intercambiables, así que no te calientes por cuál va en cada uno).
Conectá el cable de la luz del nozzle en el puerto "LED" de la placa.
Enchufá el cable del ventilador del hotend en el puerto "FAN1" de la placa.
Conectá el cable del sensor de proximidad en el puerto "PS" de la placa controladora del extruder.
3- Armar el cabezal de impresión
Poné la tapa frontal del cabezal de impresión (tiene unas guías, así que entra deslizándola).

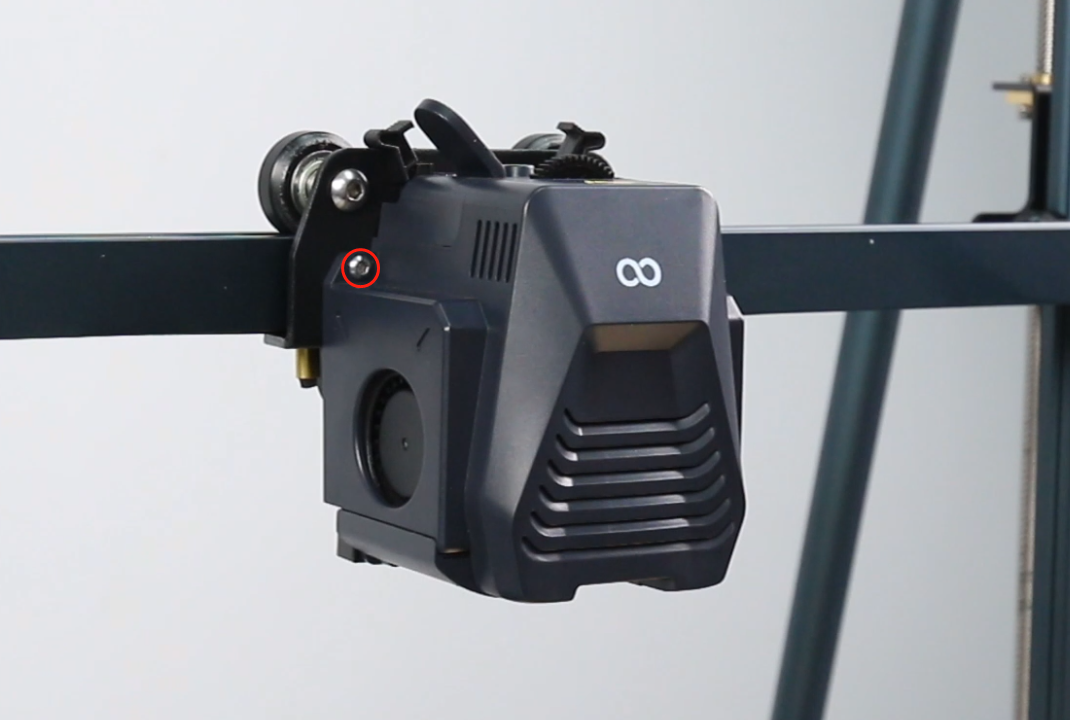

Ubicá todo el conjunto del cabezal en su posición y ajustá los dos tornillos de la tapa frontal con la Allen de 2.0mm.
Apretá el conector a los lados con la mano para abrirlo y meté el cable del cabezal (fijate que el cable pasa por abajo del perfil superior).
Con la Allen de 2.0mm, ajustá los dos tornillos del sujetacables y el tornillo del cabezal de impresión.
Alineá el conjunto del ventilador trasero con los agujeros, ajustá los cuatro tornillos con la Allen de 2.5mm (la salida de aire tiene que apuntar para abajo) y enchufalo.
Prendé la impresora, andá a Preparar - Temperatura en la pantalla táctil y poné el nozzle a 210°C.
Apretá la palanca del extruder para empujar el filamento. Tocá "Extruder" en la pantalla, configurá la longitud a extruir y dale a "Cargar".
Cuando veas que el nozzle extruye bien el filamento, volvé a nivelar la impresora.
