En esta guía te explicamos paso a paso cómo cambiar la placa PCB del purificador de aire en tu Mars 4 Max. Prepará tus herramientas y hacelo con cuidado para no dañar las conexiones ni tu LCD. Siguiendo estos pasos vas a dejar tu impresora impecable y lista para seguir laburando.
Herramientas y materiales
- Llave Allen de 2.5 mm x 1
- Llave Allen de 2.0 mm x 1
- Marcador x 1
- Paño sin pelusas
- Una pinza
Instrucciones

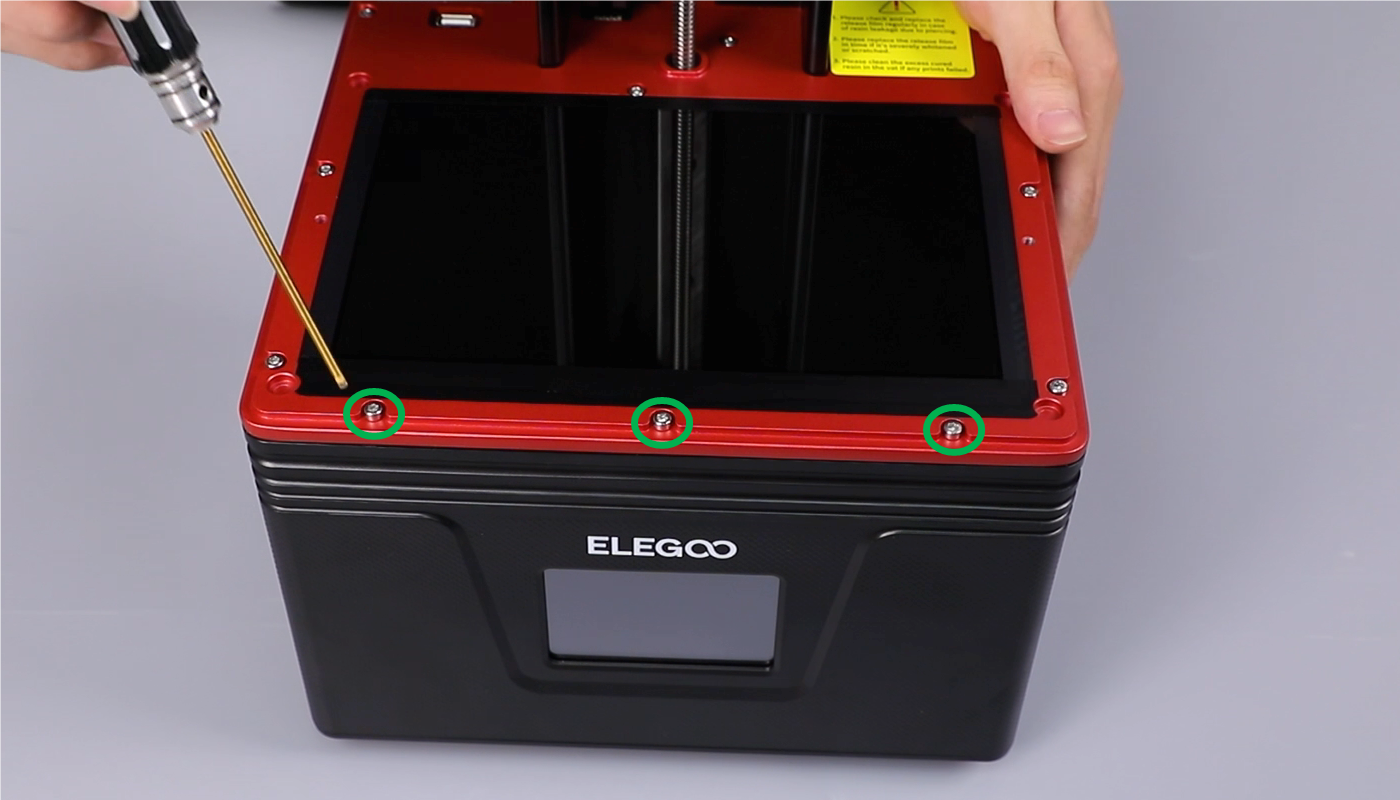

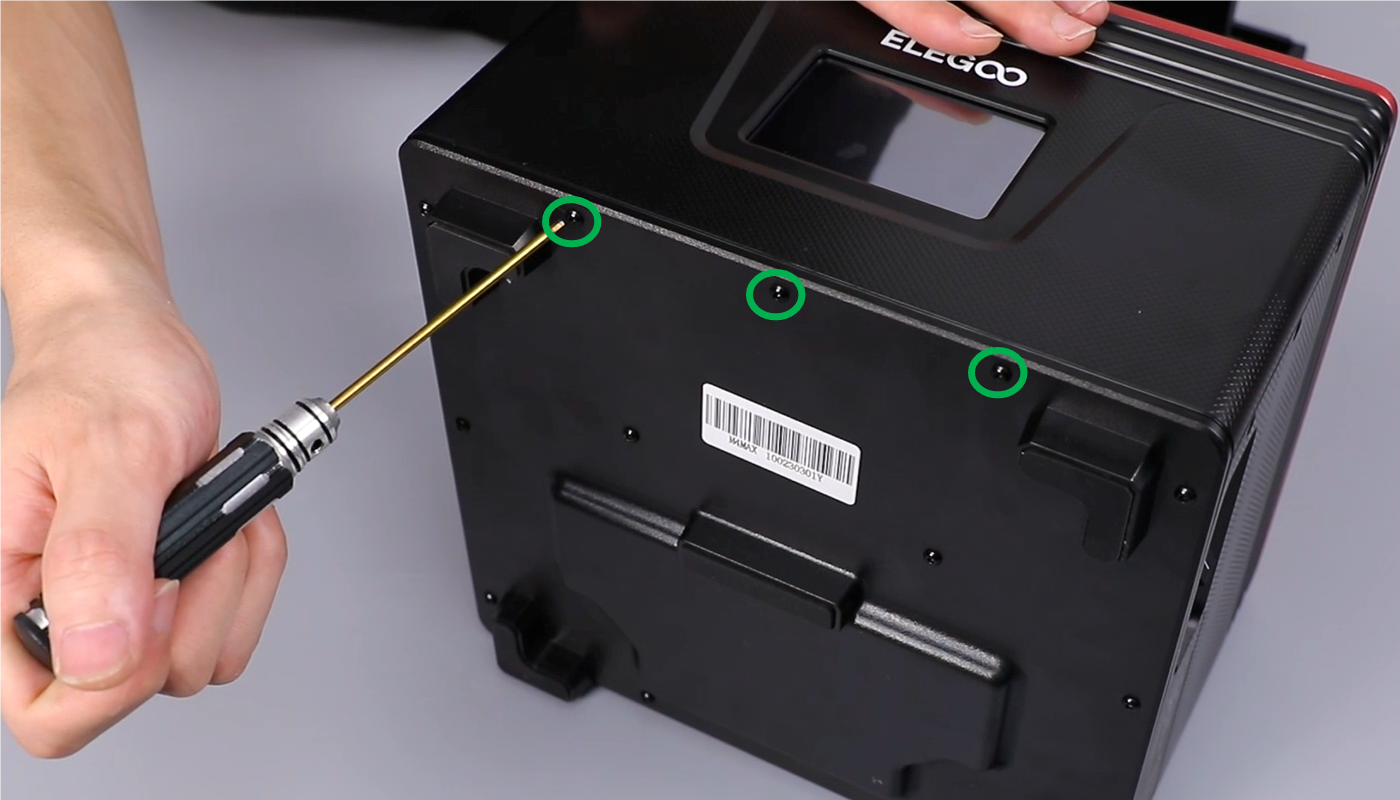

Usá una llave Allen de 2.5 mm para aflojar los tres tornillos que sujetan la parte superior de la tapa frontal de la base de la impresora.

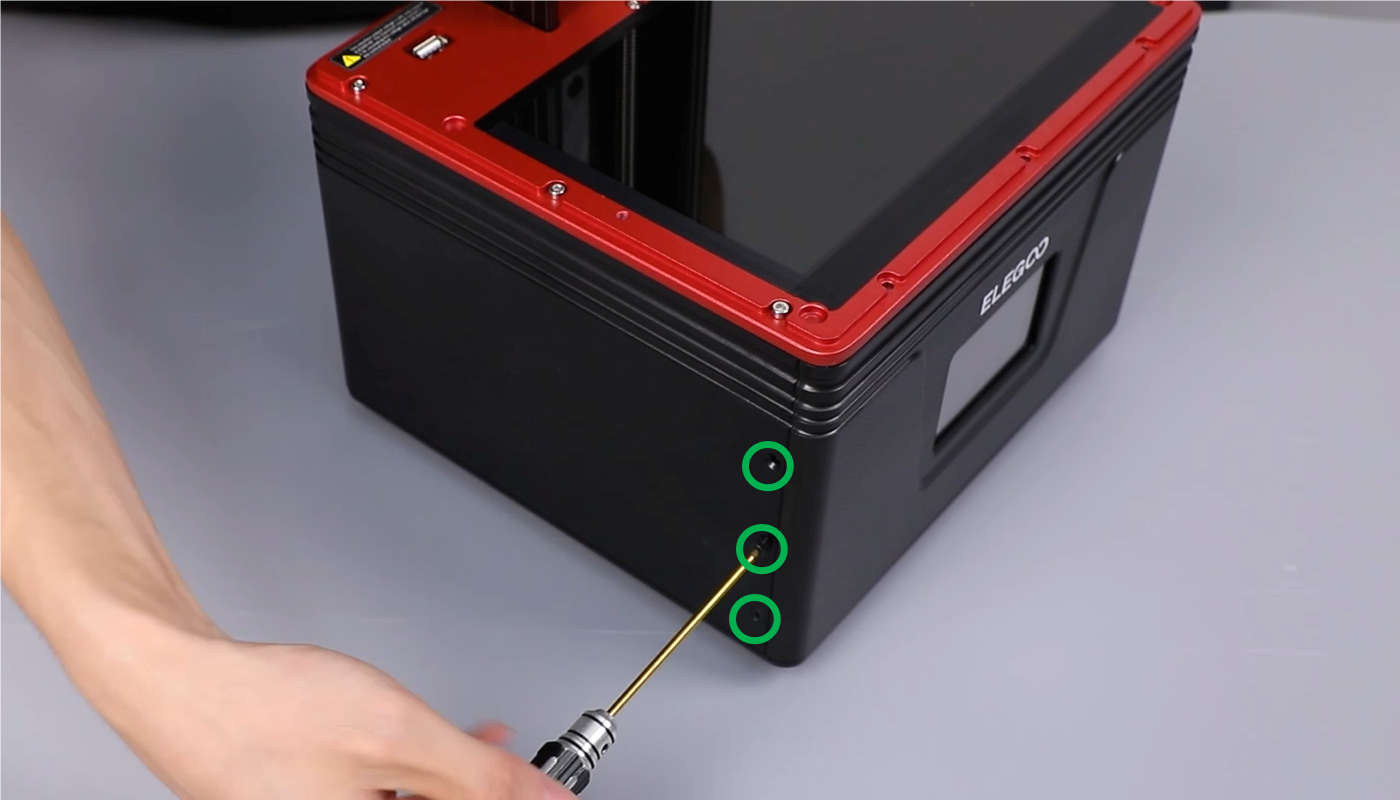

Con una llave Allen de 2.0 mm, aflojá los tres tornillos de la parte izquierda de la tapa frontal de la base.

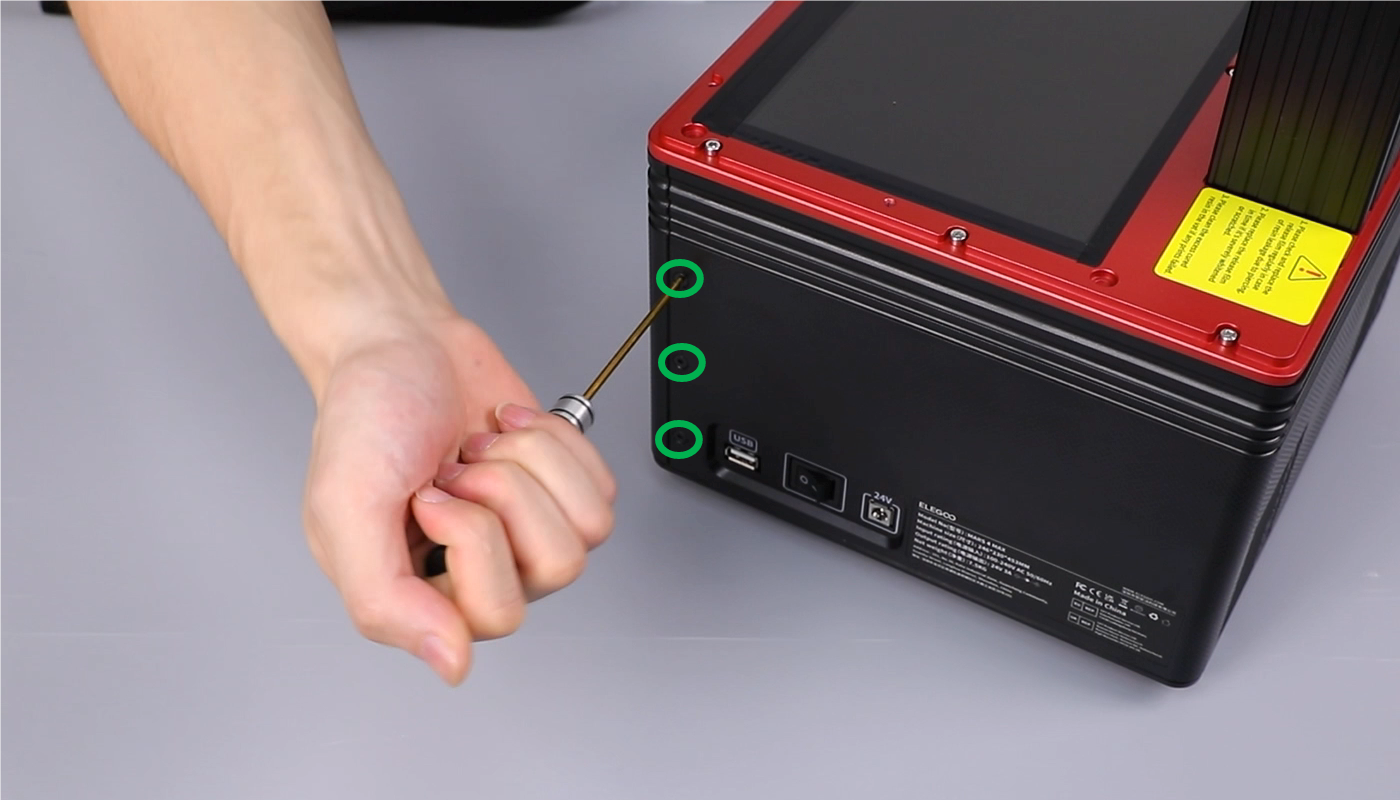

Con la misma llave de 2.0 mm, aflojá los tres tornillos que agarran la parte derecha de la tapa frontal de la base.

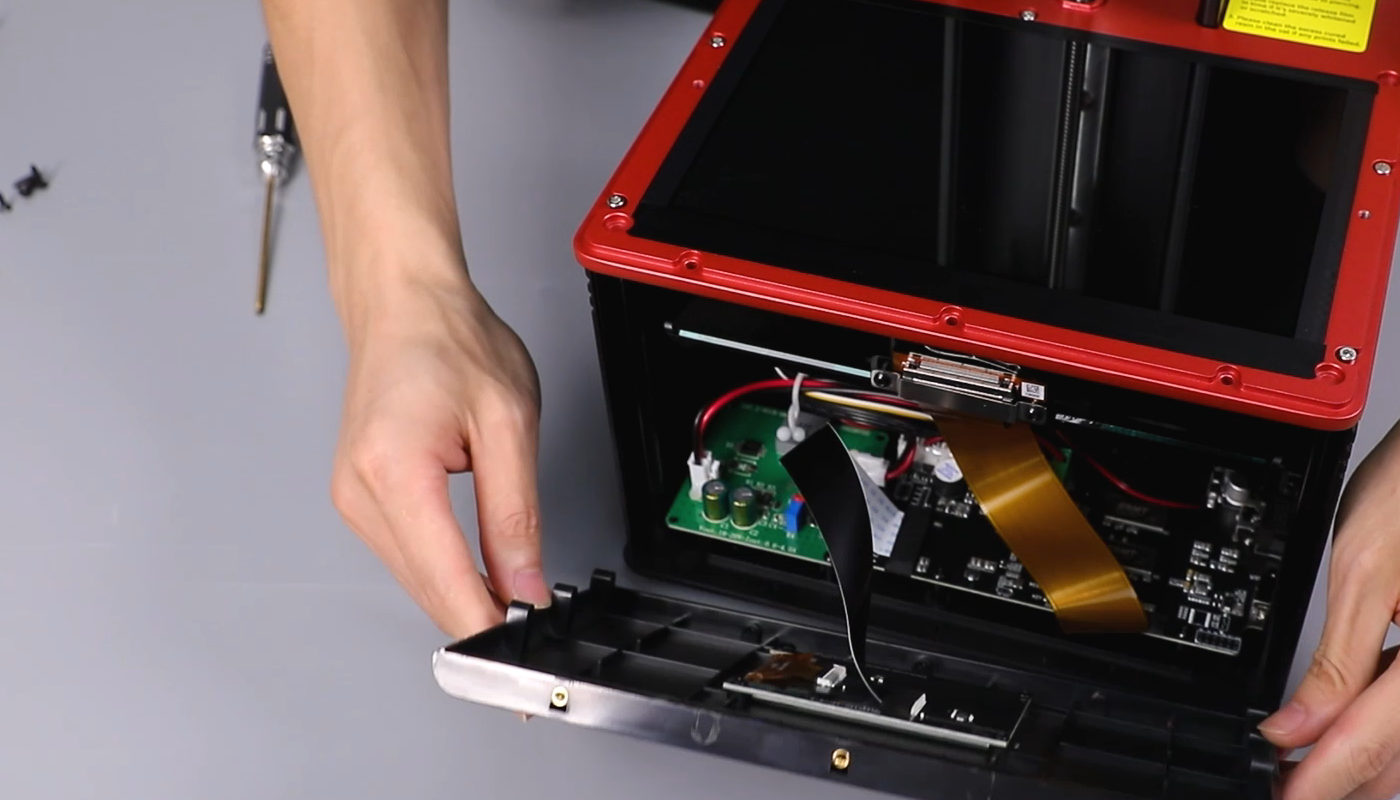

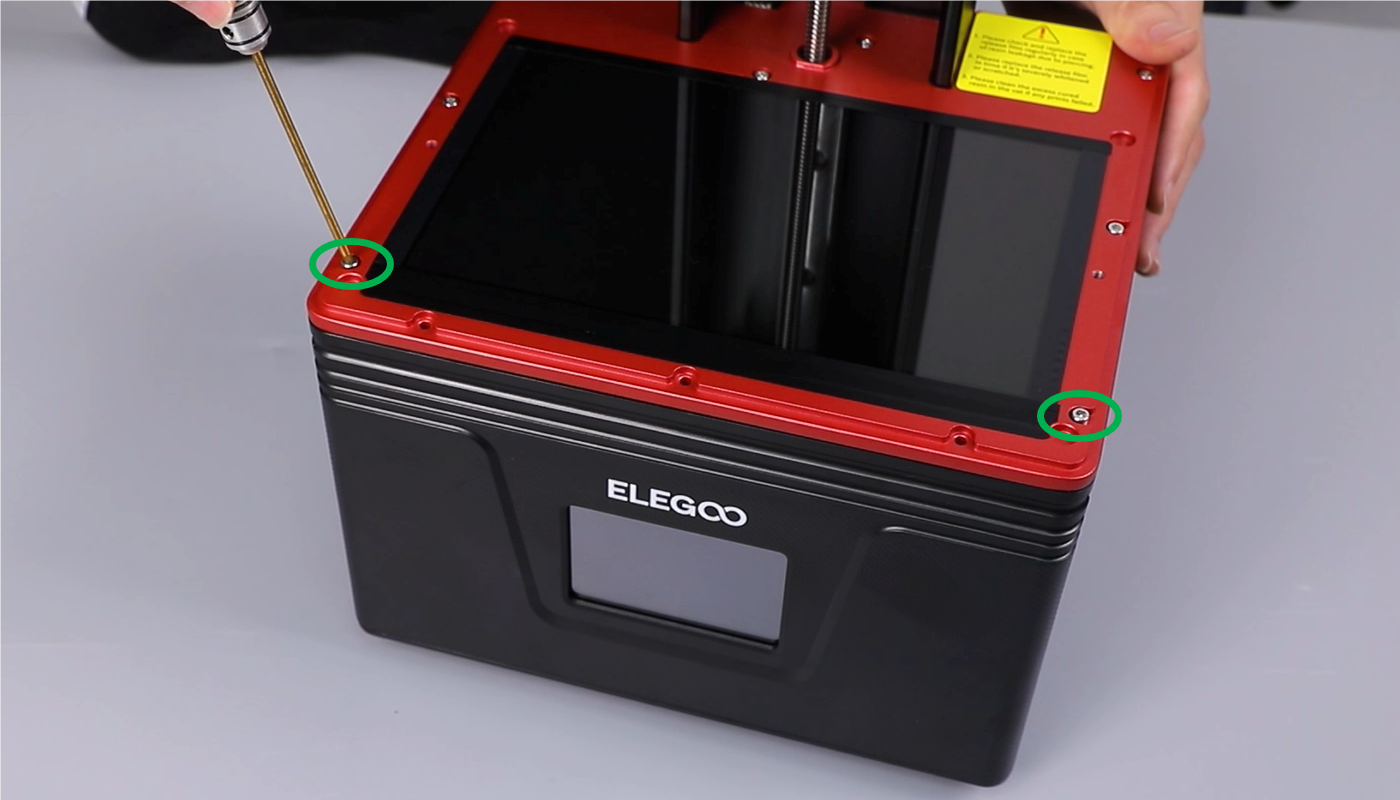

Usá la llave de 2.0 mm para aflojar los tres tornillos de la parte inferior de la tapa frontal. Después, con la llave de 2.5 mm, aflojá los dos tornillos que están a los lados izquierdo y derecho de la carcasa central roja. Sacá la pantalla táctil y dejala apoyada plana sobre la mesa.

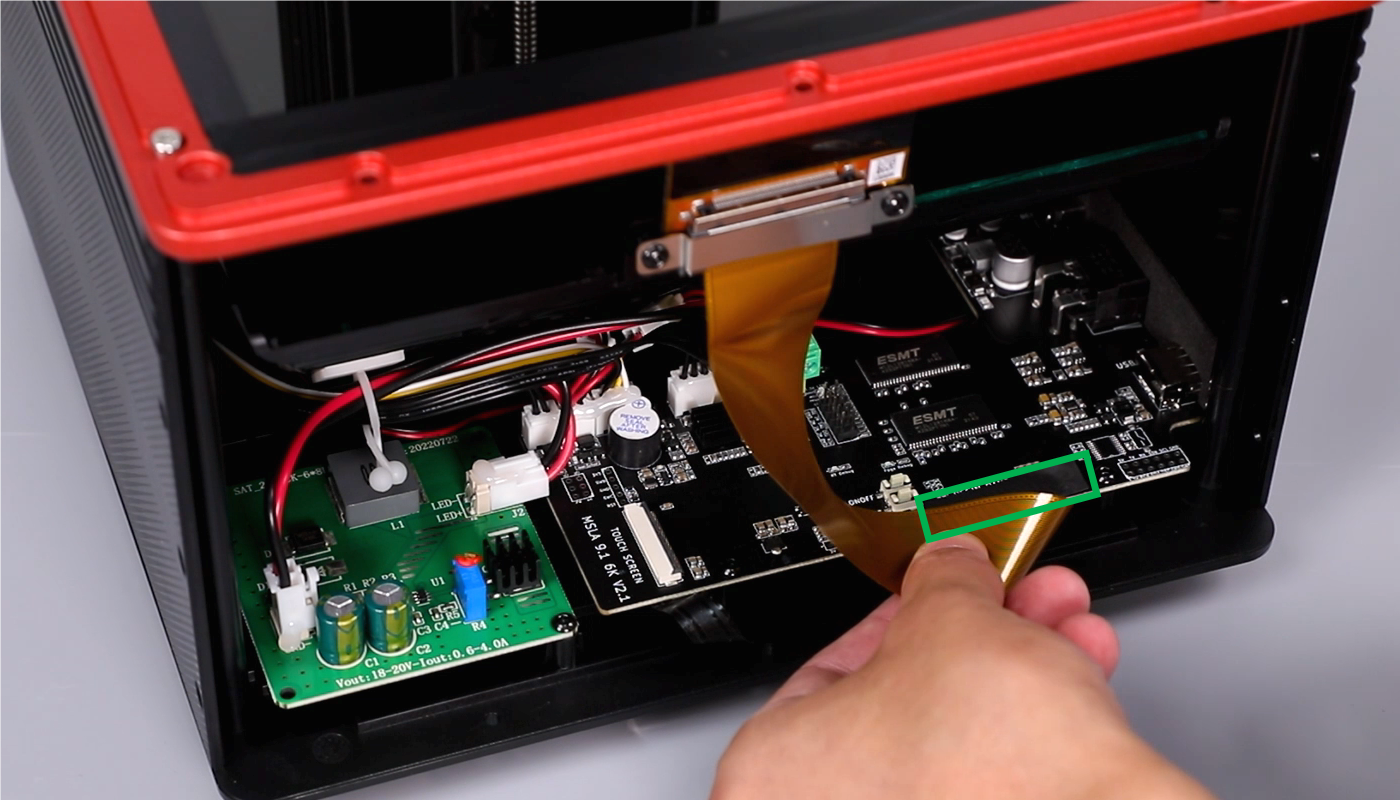

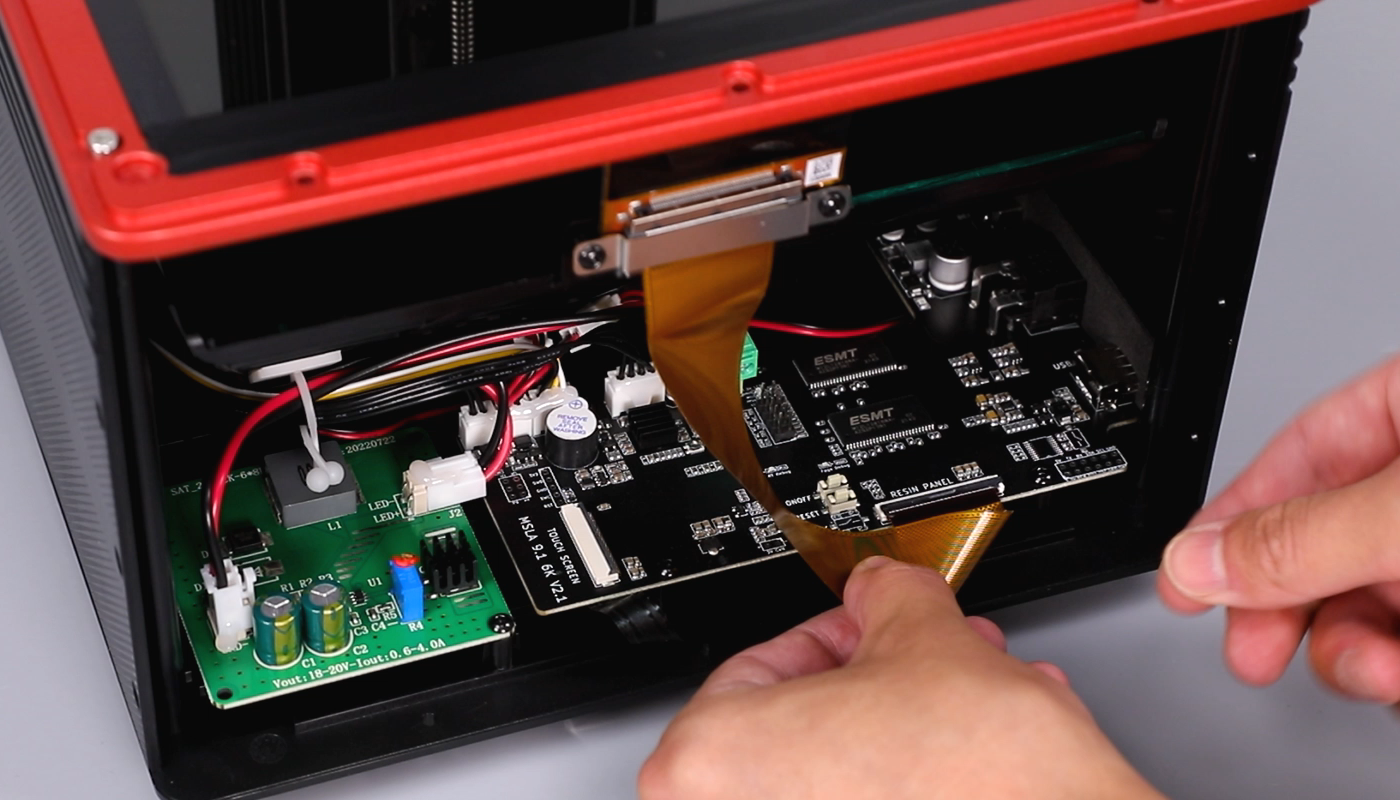

Despegá la cinta que sujeta los cables flex de la pantalla LCD. Levantá la tapita que asegura el zócalo de la LCD y desconectá el cable flex.

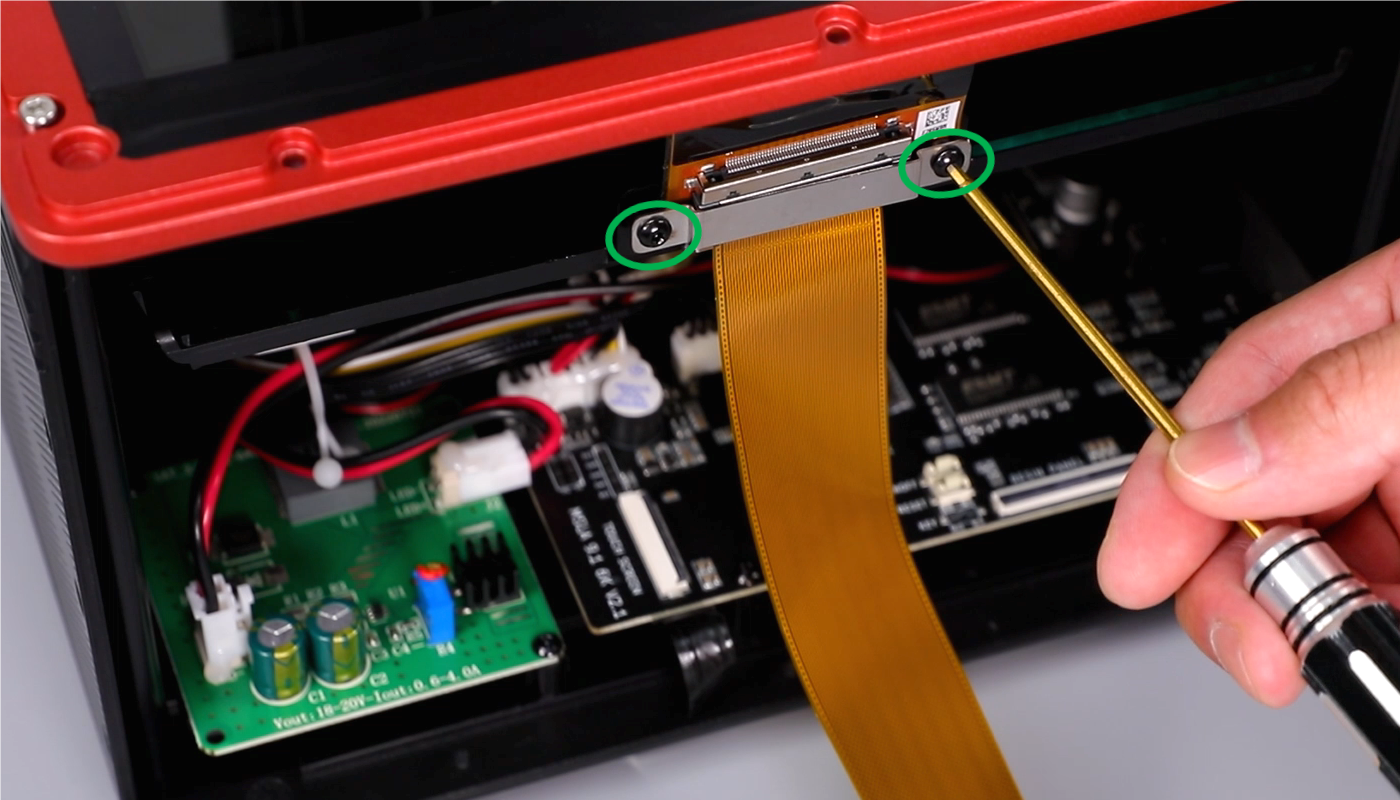

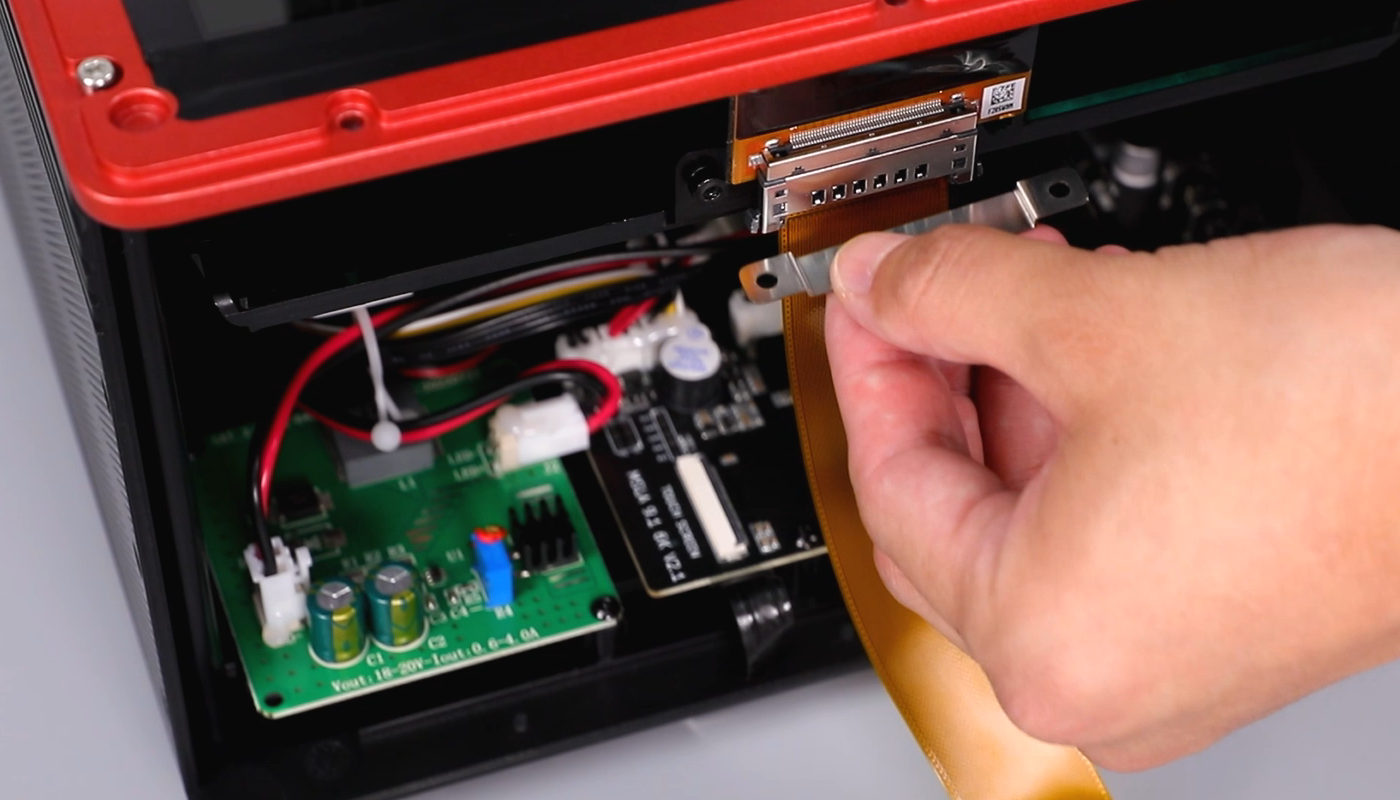

Con la llave de 2.0 mm, aflojá los dos tornillos que sostienen el clip de los cables y retirá el clip.

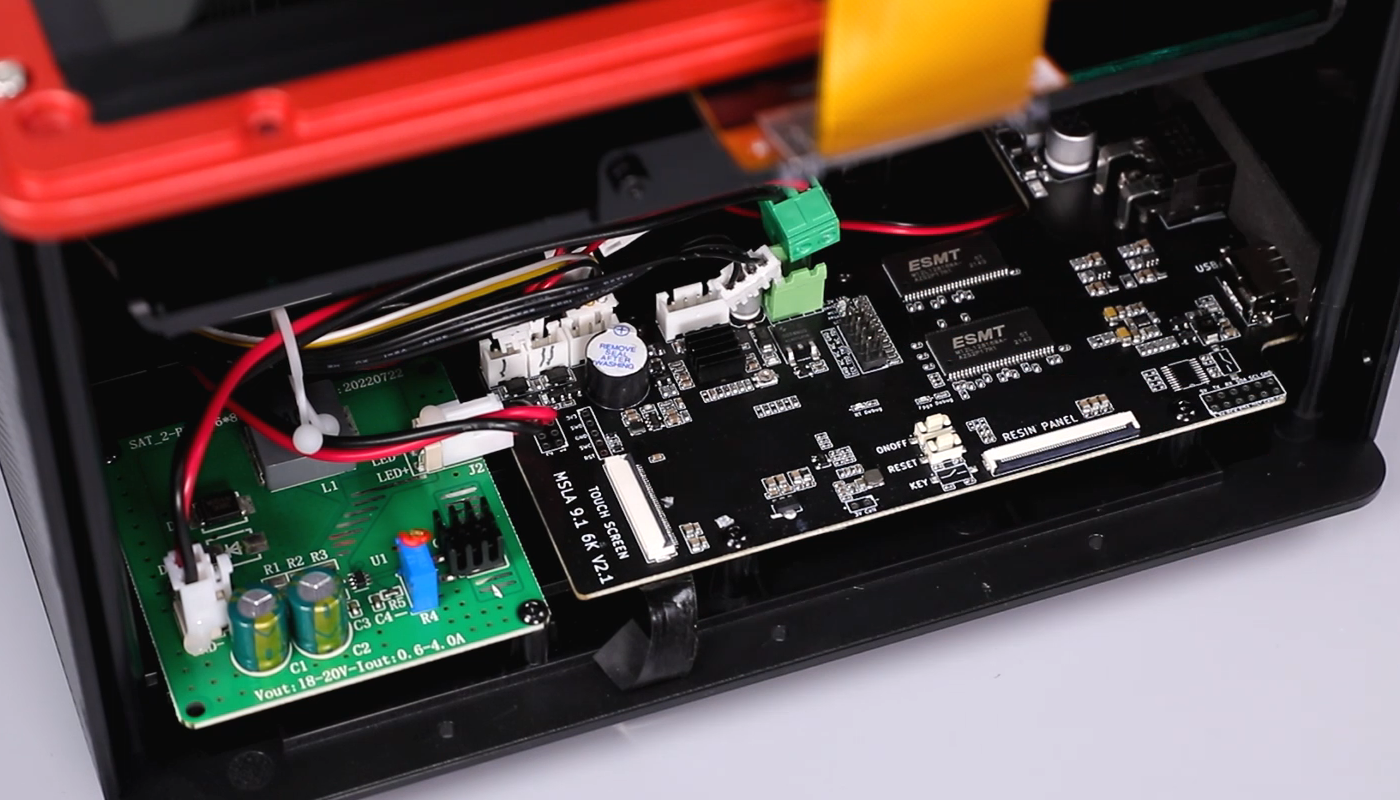

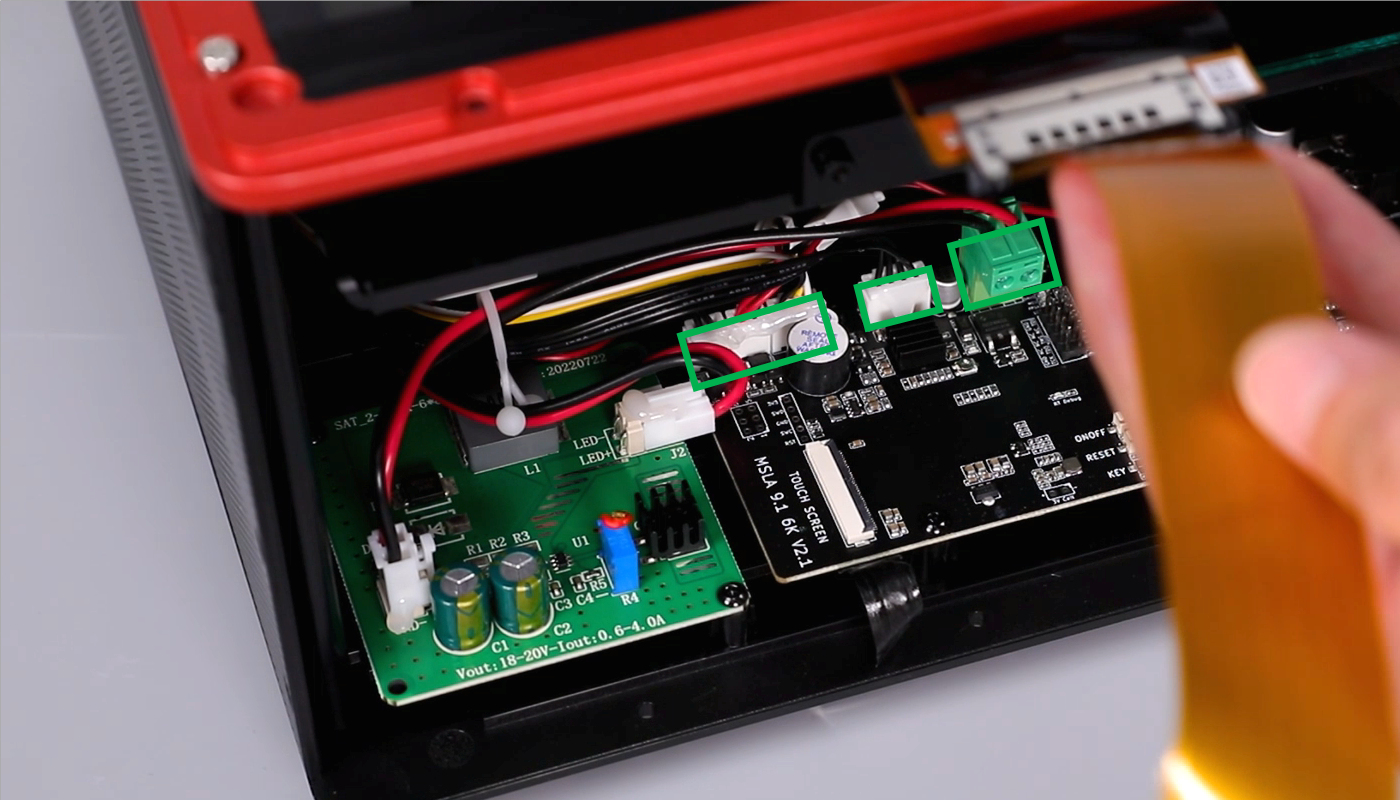

Hacé una marca en el conector del cable de la placa madre (podés sacarle fotos para guiarte) así te resulta más fácil armarlo después y no enchufás nada en el puerto equivocado. Desconectá en orden: el cable del fin de carrera, el cable del conector USB, el del ventilador, el cable flex del motor y el cable adaptador que va de la placa madre a la placa de corriente constante.
Usá la llave Allen de 2.5 mm para sacar los ocho tornillos que sujetan la carcasa central. Retirá la carcasa, sacá el clip de los cables y tirá del cable con mucho cuidado para no cortarlo ni romper nada.
Aflojá los cuatro tornillos que aseguran la placa PCB con la llave Allen de 2.5 mm. Sacá la placa PCB junto con su cable de conexión.
Prepará la placa PCB nueva y enchufale el cable de conexión.
Alineá la placa PCB con los agujeros y acomodala en su posición. Usá la llave Allen de 2.5 mm para ajustar los cuatro tornillos y fijarla bien.
Pasale un paño sin pelusas a la superficie del espejo reflectante para evitar que queden huellas o mugre. Acomodá los cables y dejalos fijos con un clip. Colocá la carcasa central sobre la base de la impresora.
Guiándote por las marcas que hiciste antes, volvé a conectar en orden el cable del fin de carrera, el del conector USB, el del ventilador, el cable flex del motor y el cable adaptador hacia la placa de corriente constante.
Colocá el clip de cables y usá la llave Allen de 2.0 mm para ajustar sus dos tornillos.
Levantá la tapita del conector del cable flex de la LCD. Conectá el cable flex, cerrá la tapita y volvé a asegurarlo con la cinta negra.
Instalá la tapa frontal de la pantalla táctil. Con la llave Allen de 2.5 mm, ajustá los once tornillos que agarran la carcasa central de la impresora.
Con la llave Allen de 2.0 mm, ajustá los tres tornillos de la parte izquierda de la tapa frontal de la base, y después fijá los tres tornillos de la parte derecha.
Usá la misma llave Allen de 2.0 mm para ajustar los tres tornillos de la parte inferior de la base.
Enchufá el purificador de aire en el puerto USB. En la pantalla táctil, andá a Tool - Exposure - Next. El purificador arranca bárbaro cuando se hace la exposición. ¡Listo, la impresora ya está lista para usar!
