En esta guía te mostramos el paso a paso para cambiar la pantalla LCD de tu Mars 4 Max. Vas a necesitar algunas herramientas básicas y seguir las instrucciones con cuidado para no dañar los cables ni los conectores. Fijate bien en cada paso y sacá fotos si lo necesitás para volver a armar todo correctamente.
Herramientas y materiales
- Llave Allen de 2.5 mm x 1
- Llave Allen de 2.0 mm x 1
- Marcador x 1
- Una pinza
- Paño que no deje pelusa
- Un par de guantes
- Espátula de plástico x 1
Video tutorial
Próximamente.
Instrucciones

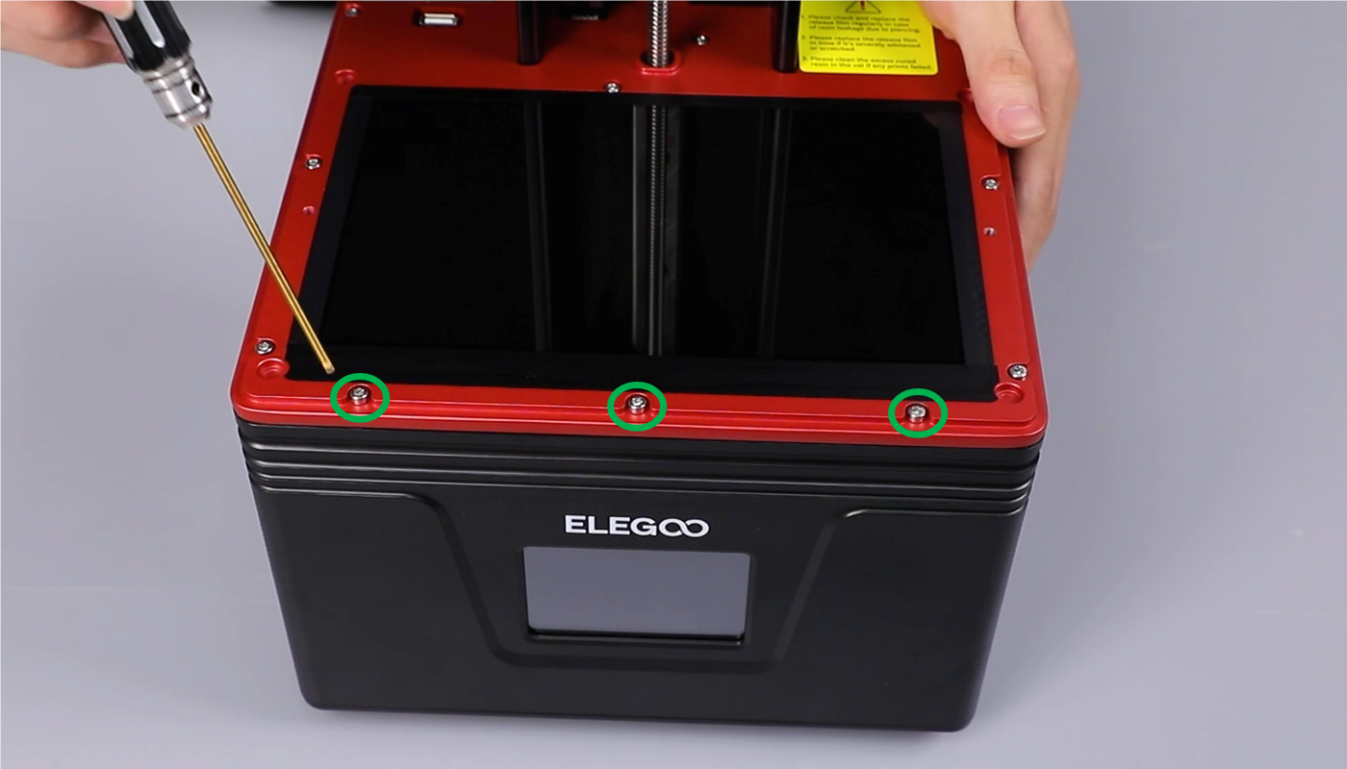

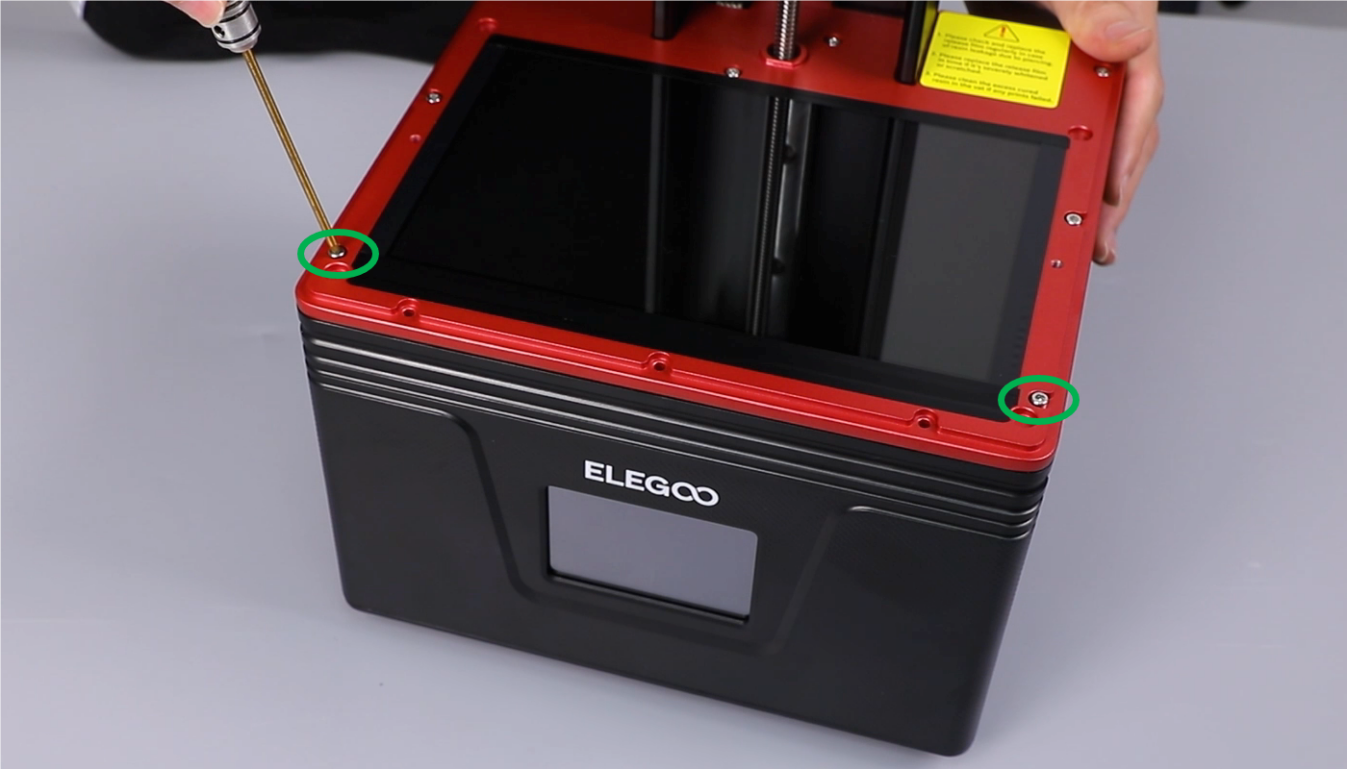

Con una llave Allen de 2.5 mm, aflojá los tres tornillos que agarran la parte superior de la tapa frontal de la base de la impresora.

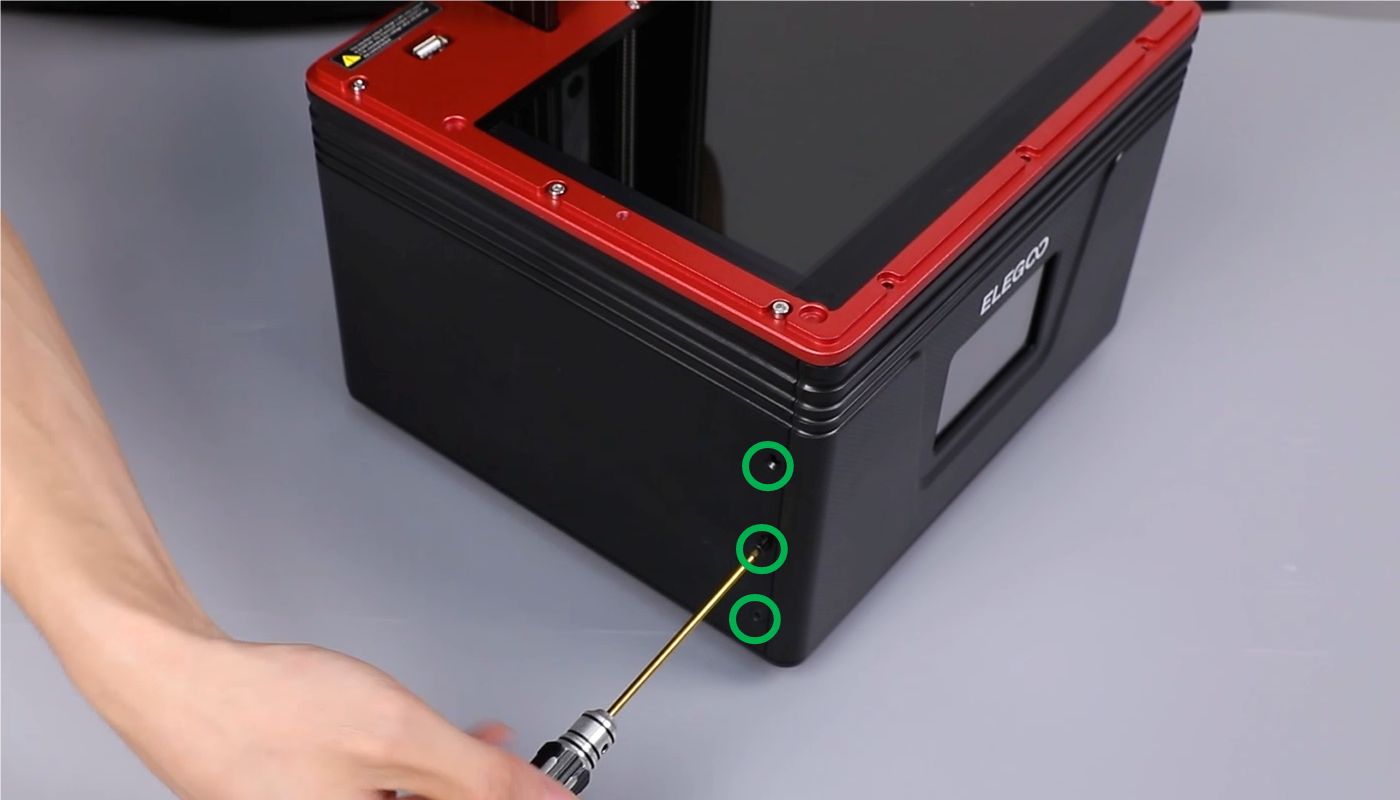

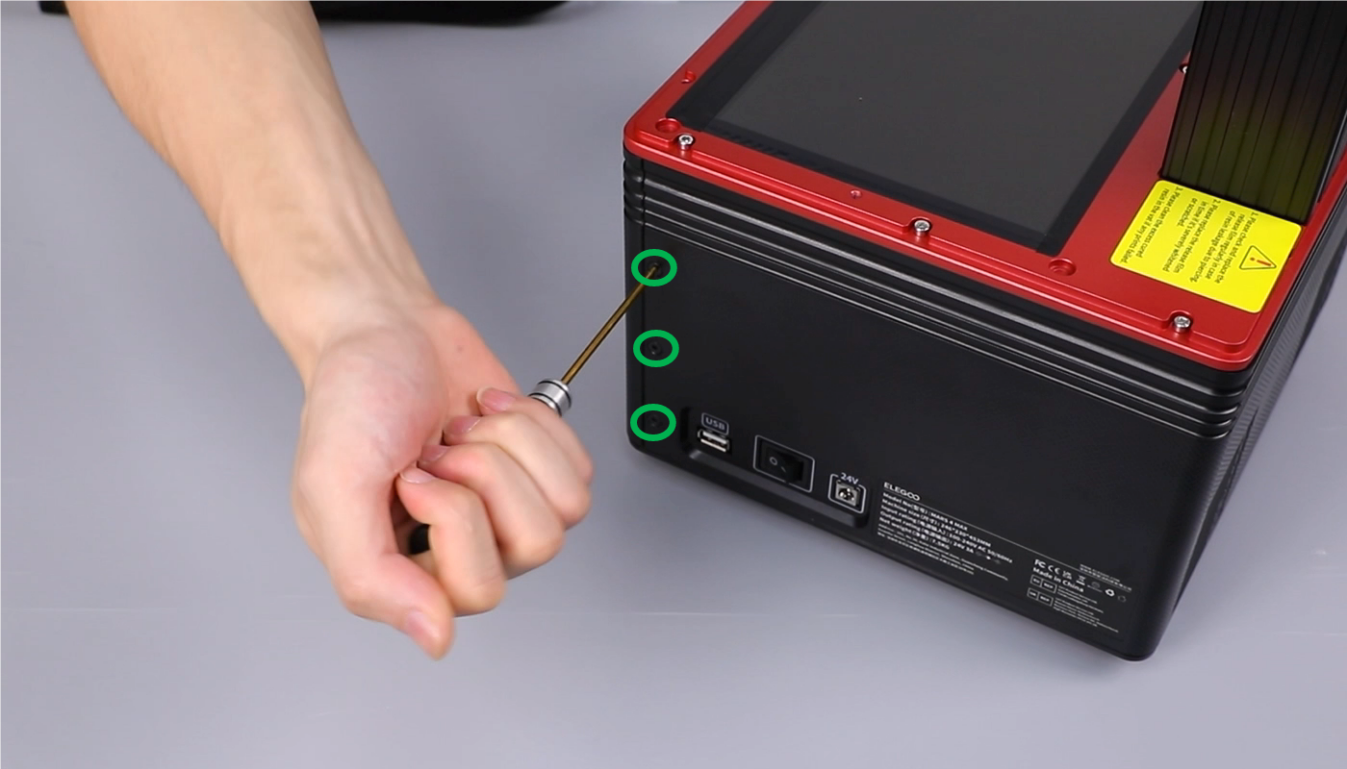

Con una llave Allen de 2.0 mm, aflojá los tres tornillos que agarran la parte izquierda de la tapa frontal de la base de la impresora.
Con una llave Allen de 2.0 mm, aflojá los tres tornillos que agarran la parte derecha de la tapa frontal de la base de la impresora.

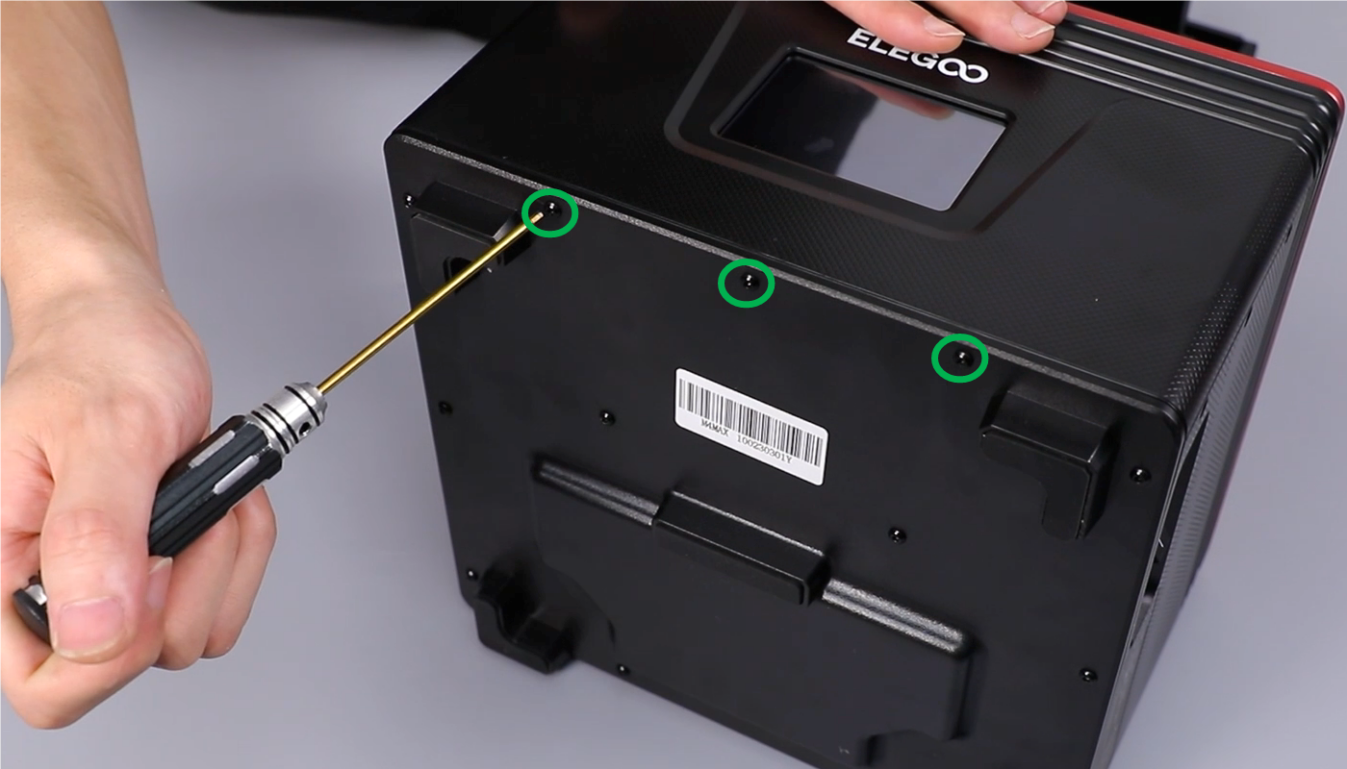

Con una llave Allen de 2.0 mm, sacá los tres tornillos que agarran la parte de abajo de la tapa frontal de la base. Con una llave Allen de 2.5 mm, aflojá los dos tornillos de los costados derecho e izquierdo de la carcasa central roja. Sacá la pantalla táctil y dejala plana sobre la mesa.

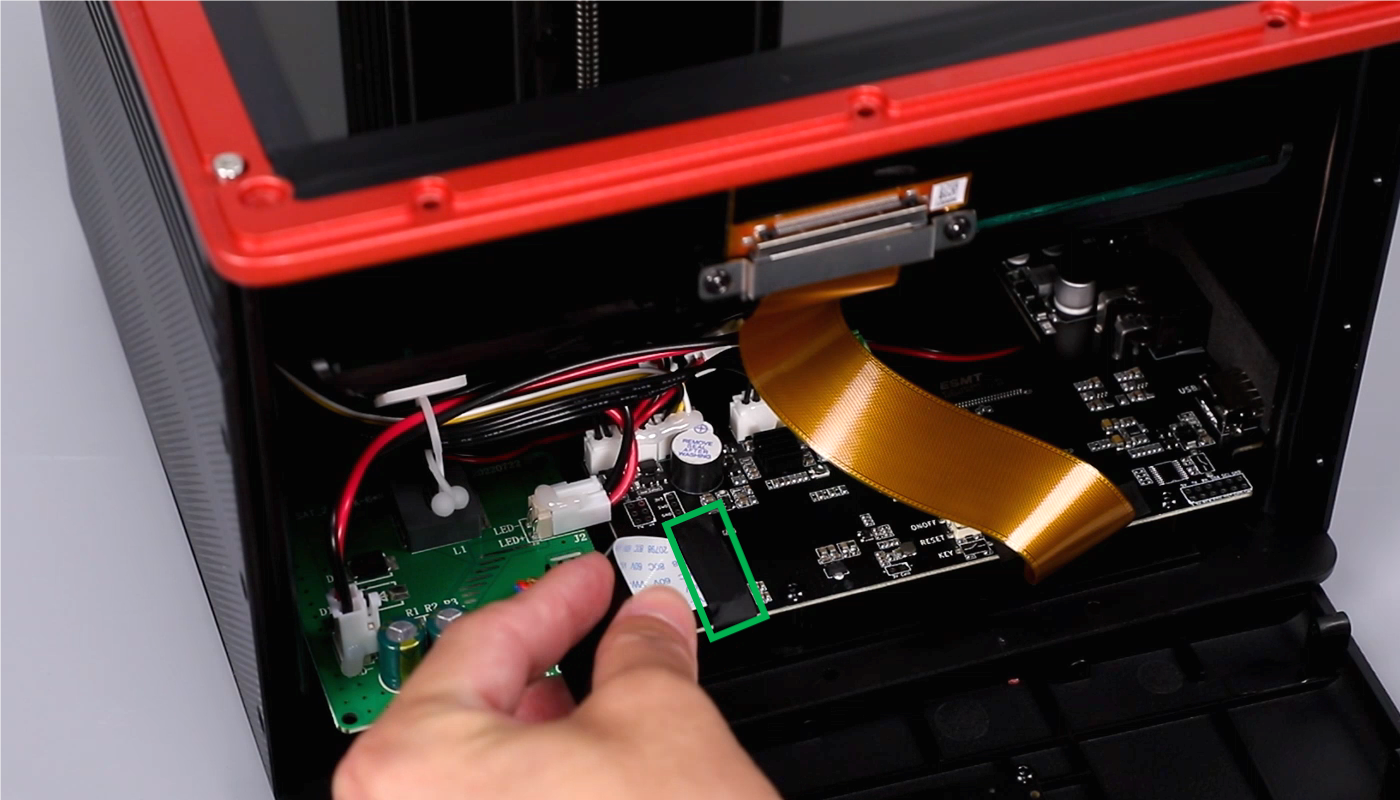

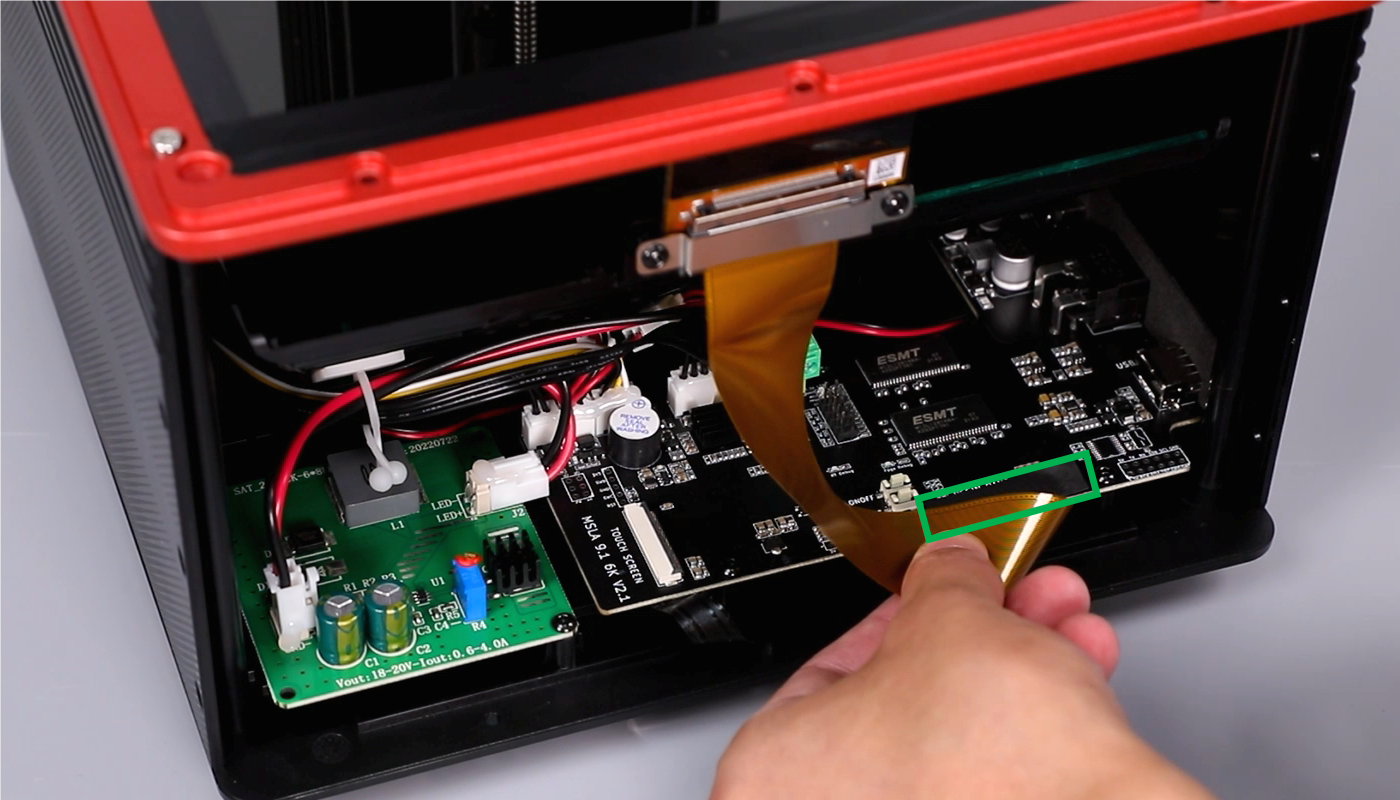

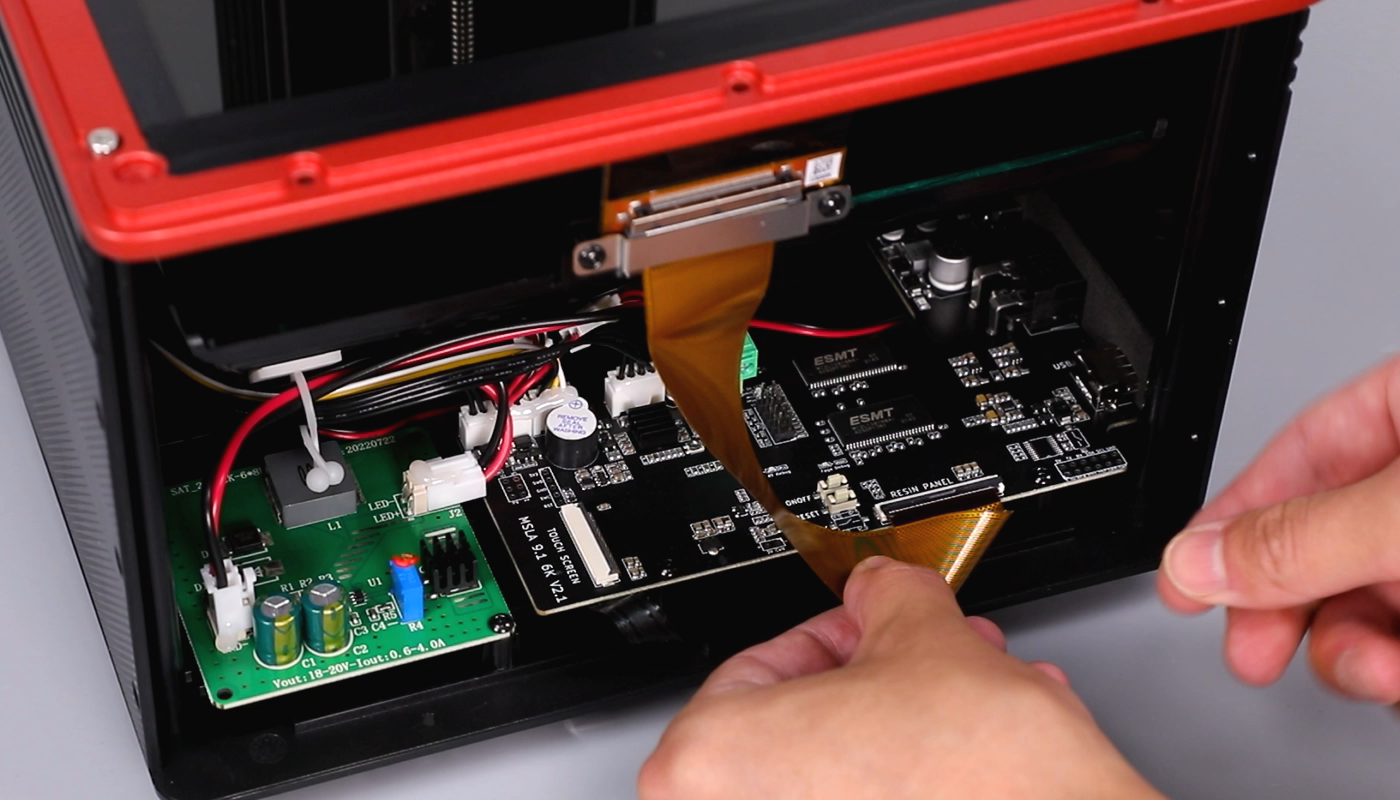

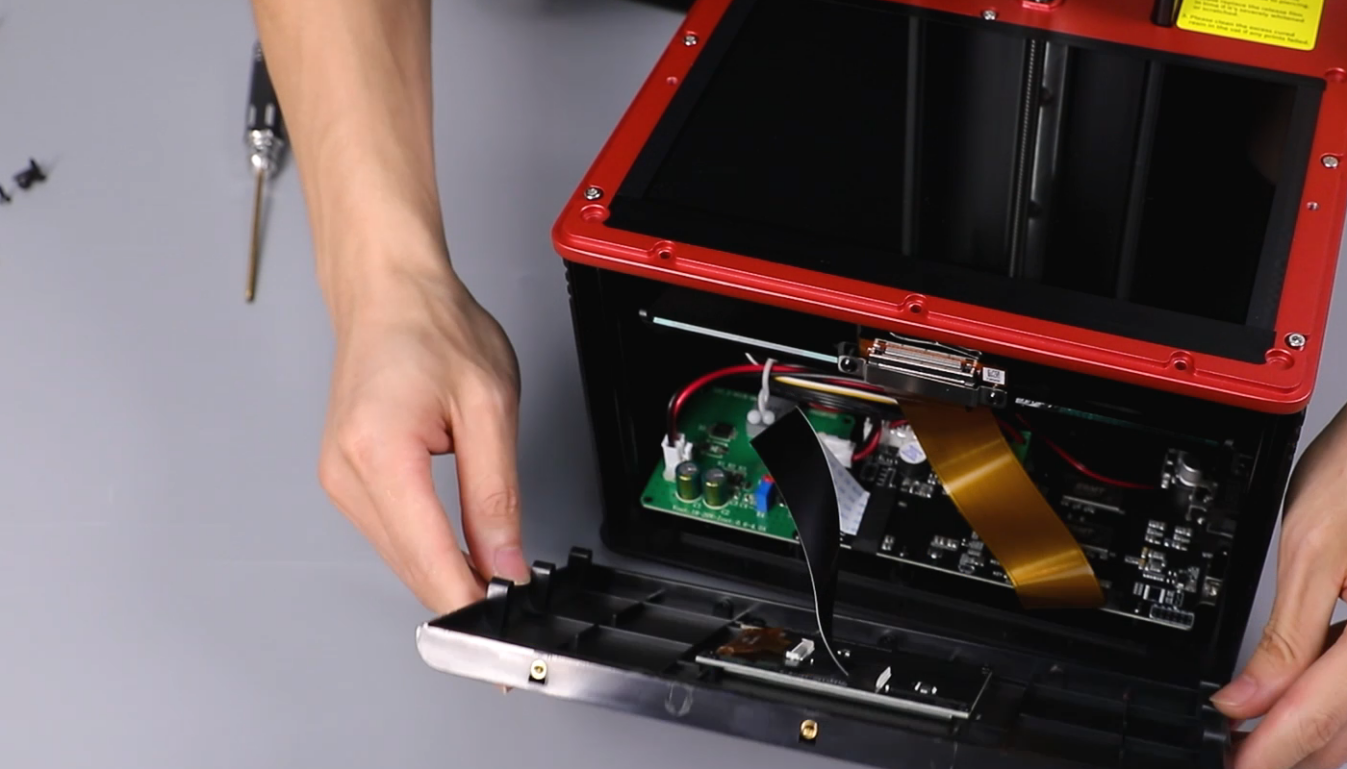

Despegá la cinta que sujeta los cables flex de la pantalla LCD y la pantalla táctil. Levantá las trabas que aseguran los conectores de la pantalla LCD y la táctil. Sacá los cables flex de ambas pantallas.
- Cable flex de la pantalla táctil
- Cable flex de la pantalla LCD

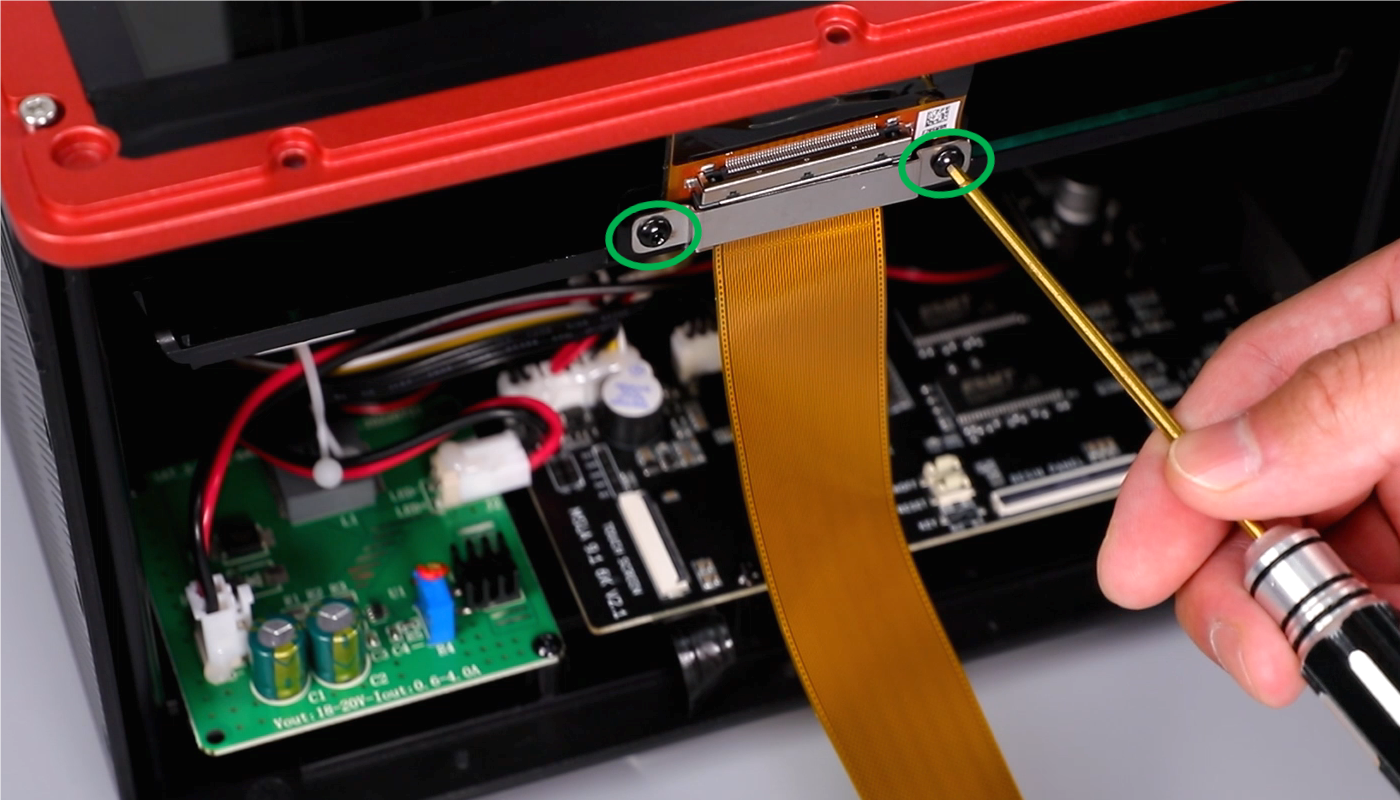

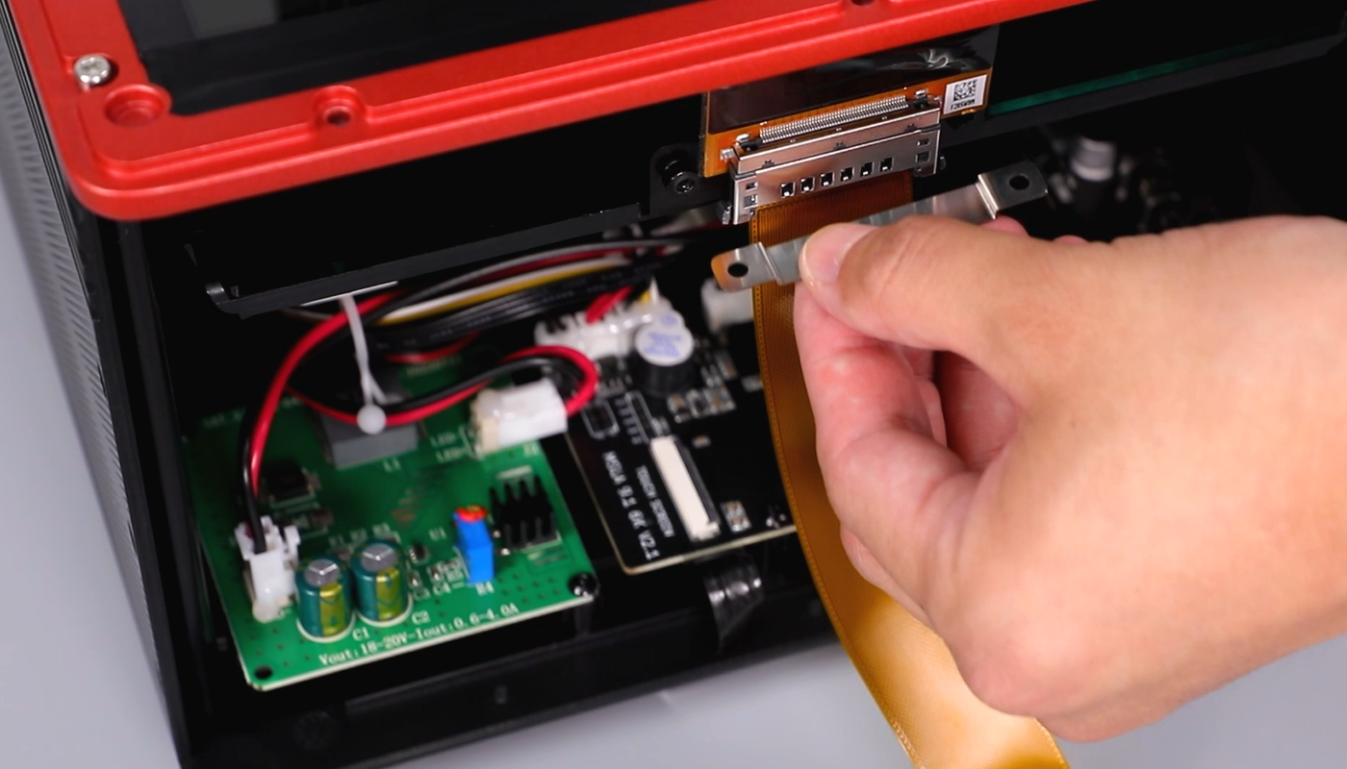

Con una llave Allen de 2.0 mm, aflojá los dos tornillos que sujetan el prensacables. Sacá el prensacables.

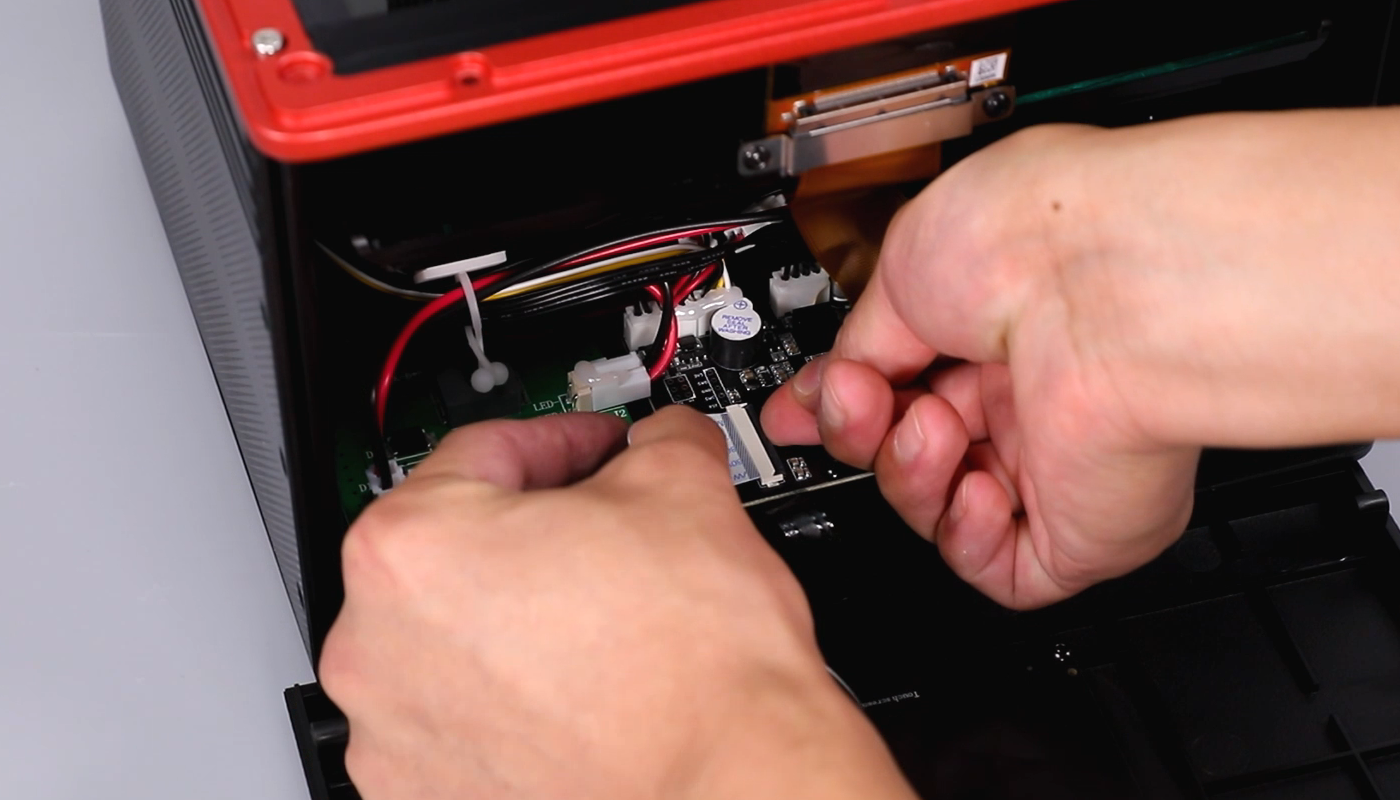

Marcá el conector del cable que va a la placa base (podés sacar fotos para tener de referencia), así se te hace más fácil cuando vuelvas a armar y evitás enchufarlo en puertos equivocados. Desconectá uno por uno el cable del fin de carrera, el conector USB, el cable del ventilador y los cables del motor.
Con una llave Allen de 2.5 mm, sacá los ocho tornillos que sujetan la carcasa central (uno de los tornillos está escondido abajo de la etiqueta). Retirá la carcasa central. Sacá el prensacables. Tirá del cable con mucho cuidado. Ojo con romper los cables.
Sacá la cinta que sujeta la pantalla LCD. Despegá la pantalla LCD de la carcasa central.
Nota: Si la cinta está muy pegada, limpiala usando alcohol y la espátula de plástico.
Limpiá los restos de cinta de la carcasa central para que después agarre bien la cinta nueva.
Nota: Si la cinta está muy pegada, limpiala usando alcohol y la espátula de plástico.
Prepará la pantalla LCD nueva, los cables de la pantalla y la cinta.
Sacale el protector a la pantalla. Conectá los cables a la placa de la pantalla.
Colocá la pantalla en la carcasa central y pegá la cinta. Alineá la cinta con la ranura.
Nota: Sacate los guantes cuando vayas a pegar la cinta.
Limpiá la superficie del espejo reflectante con un paño que no deje pelusa para que no queden marcas de dedos ni mugre. Acomodá los cables y agarralos con un prensacables. Instalá la carcasa central de la impresora sobre la base.
Guiándote por las marcas, volvé a conectar uno por uno el cable del fin de carrera, el conector USB, el cable del ventilador y los cables del motor.
Poné el prensacables. Con una llave Allen de 2.0 mm, ajustá los dos tornillos para asegurarlo.
Levantá la traba del conector del cable flex de la LCD. Conectá el cable flex de la LCD y bajá la traba. Asegurá con la cinta negra. Levantá la traba del conector del cable flex de la pantalla táctil. Conectá el cable flex de la táctil y bajá la traba. Pegá la cinta negra.
- Cable flex de la pantalla LCD
- Cable flex de la pantalla táctil
Instalá la tapa frontal de la pantalla táctil. Con una llave Allen de 2.5 mm, ajustá los once tornillos que sujetan la carcasa central de la impresora.
Con una llave Allen de 2.0 mm, ajustá los tres tornillos que agarran la parte izquierda de la tapa frontal de la base. Con una llave Allen de 2.0 mm, asegurá los tres tornillos de la parte derecha de la tapa frontal de la base.
Con una llave Allen de 2.0 mm, ajustá los tres tornillos que agarran la parte de abajo de la base de la impresora.
Prendé la impresora. En la pantalla táctil, andá a Tool - Calibrate - Next. La pantalla te va a mostrar el logo de exposición correcto y ya tenés la impresora lista para usar.
