En este tutorial te explicamos paso a paso cómo cambiar el resorte de tu Mars 5 Ultra. Acordate siempre de apagar y desenchufar la máquina antes de arrancar para laburar seguro. Chequeá bien las herramientas que vas a necesitar antes de meter mano.
Herramientas y materiales
- Llave Allen de 2.0 mm x 1
- Llave Allen de 2.5 mm x 1
- Llave Allen de 3.0 mm x 1
- Llave Allen de 4.0 mm x 1
- Alicate de corte diagonal

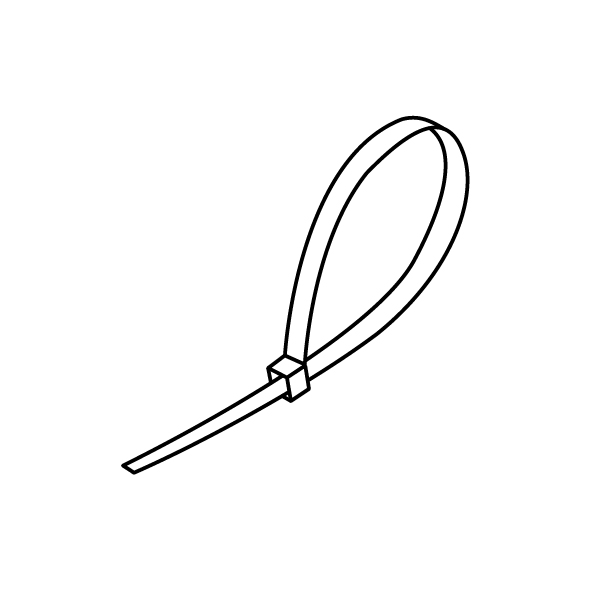

- Precintos
- Un resorte nuevo
Video tutorial
Instrucciones
Asegurate de apagar la impresora y desenchufar el cable de corriente antes de empezar.
Cómo sacar el resorte viejo

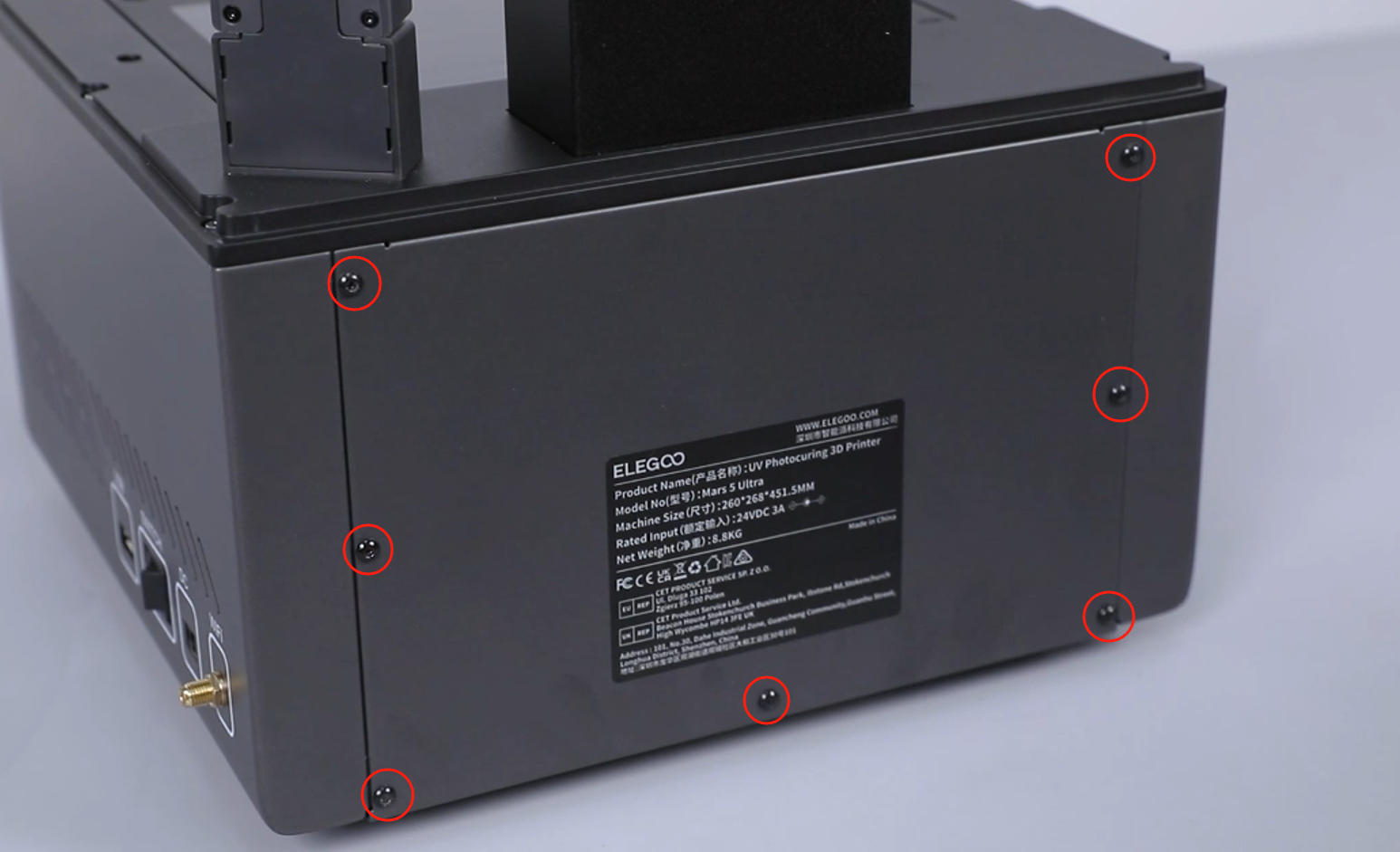

Usá una llave Allen de 2.0 mm para aflojar los 7 tornillos que agarran la tapa trasera de la impresora y sacala.
Cortá con el alicate los precintos que sujetan el resorte (foto izquierda) y después desenchufá los cables planos del puerto del resorte en la placa adaptadora (foto derecha).
Usá una llave Allen de 3.0 mm para aflojar los 4 tornillos del amortiguador del eje Z y sacalo.
Aflojá los 2 tornillos de la tuerca del husillo con una llave Allen de 2.5 mm.

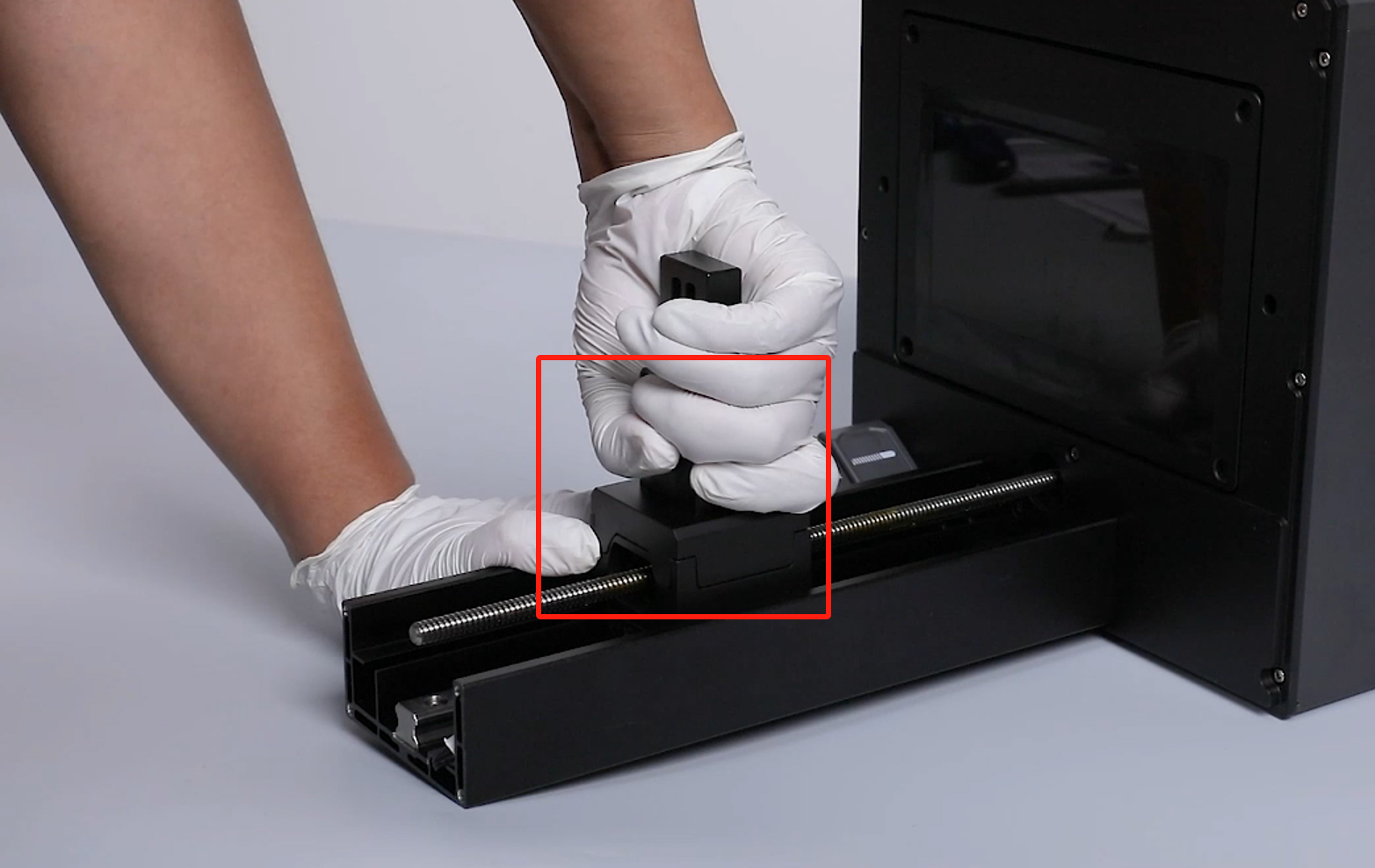

Agarrá el husillo con una mano y con la otra girá la tuerca para sacarla por la parte de arriba.

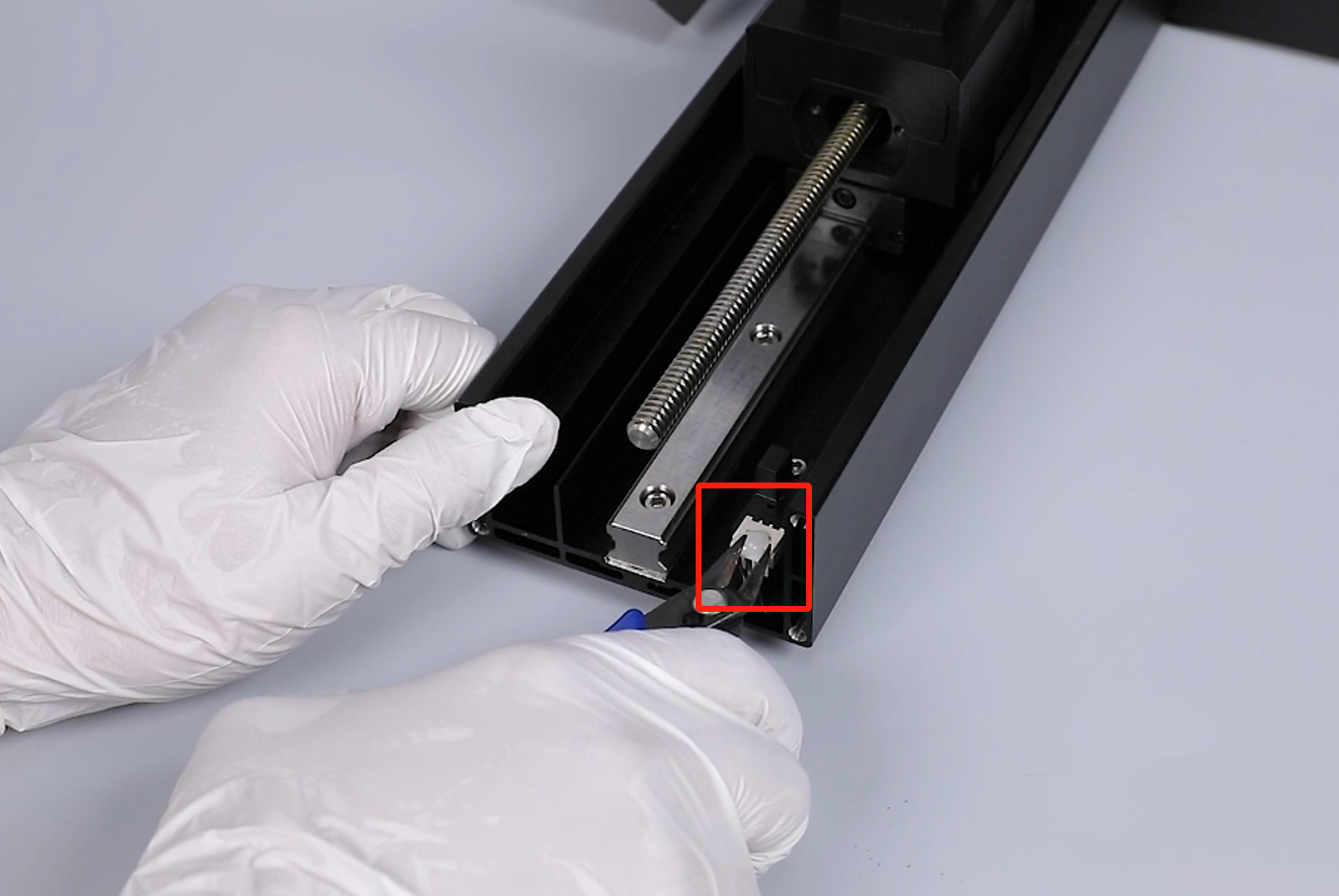

Usá el alicate para cortar el pegamento caliente en el puerto del fin de carrera.
Usá una llave Allen de 2.5 mm para aflojar los 2 tornillos que sujetan el fin de carrera del eje Z.
Sacá el fin de carrera del eje Z y desenchufale los cables planos.
Con una llave Allen de 4.0 mm, aflojá el tornillo que agarra la manija (foto izquierda) y sacala.
Sacá la tapa protectora tirando despacito para afuera.
Usá una llave Allen de 4.0 mm para aflojar los 4 tornillos de los bloques de unión del voladizo.
Nota: Dale un poco de calor con un secador de pelo en la parte frontal para ablandar el pegamento y que sea más fácil aflojar los tornillos.
Levantá la viga frontal del voladizo para sacarla.
Nota: Ojo que hay cables del sensor mecánico. Manejalos con cuidado.
Usá una llave Allen de 3.0 mm para aflojar los 4 tornillos que agarran el voladizo.
Sacá el voladizo del eje Z levantándolo por arriba de la impresora.
Sacá el cable del resorte de su ranura.
Usá el alicate para cortar los precintos que agarran el resorte.

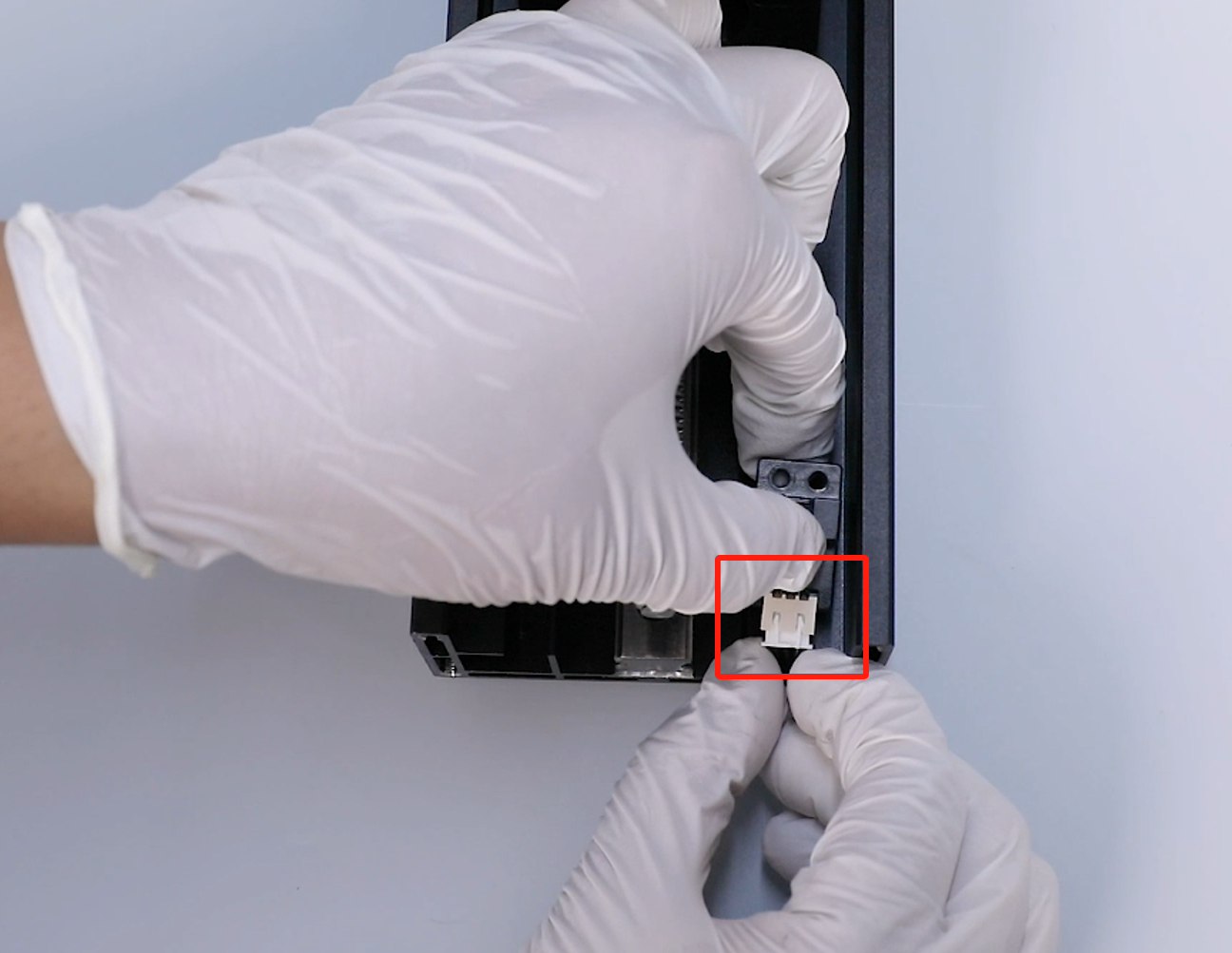

Cortá el pegamento caliente del puerto del resorte con el alicate (foto izquierda) y desenchufá el puerto del cable plano del sensor mecánico (foto derecha).
Usá una llave Allen para empujar y sacar el terminal hembra del resorte (foto izquierda) y retirá el resorte viejo (foto derecha).
Cómo instalar el resorte nuevo
Prepará el resorte nuevo. Pasá el terminal hembra del cable por los agujeros de los cables planos para ubicarlo en su posición. Presioná un poquito para trabar el puerto.
Enchufá los cables planos del sensor mecánico.
Acomodá el resorte. Usá 2 precintos para asegurar los cables.
Meté el resorte en la ranura para cables.
Pasá el resorte por el husillo. Poné el voladizo del eje Z en su lugar (foto derecha) alineándolo con los agujeros de los tornillos en el bloque deslizante.
Usá una llave Allen de 3.0 mm para poner los 4 tornillos del voladizo, pero apretalos solo a tres cuartos de su tope. Una vez que estén todos puestos, dales el ajuste final a fondo.
Colocá la viga frontal del voladizo en su lugar alineándola con los agujeros.
Nota: El sensor mecánico tiene que quedar apuntando hacia el LCD. Tené cuidado de no aplastar los cables de conexión.
Usá una llave Allen de 4.0 mm para ajustar los 4 tornillos de los bloques de unión del voladizo, apretándolos a tres cuartos del tope.
Nota: No aprietes estos 4 tornillos a fondo hasta que no termines de nivelar la impresora.

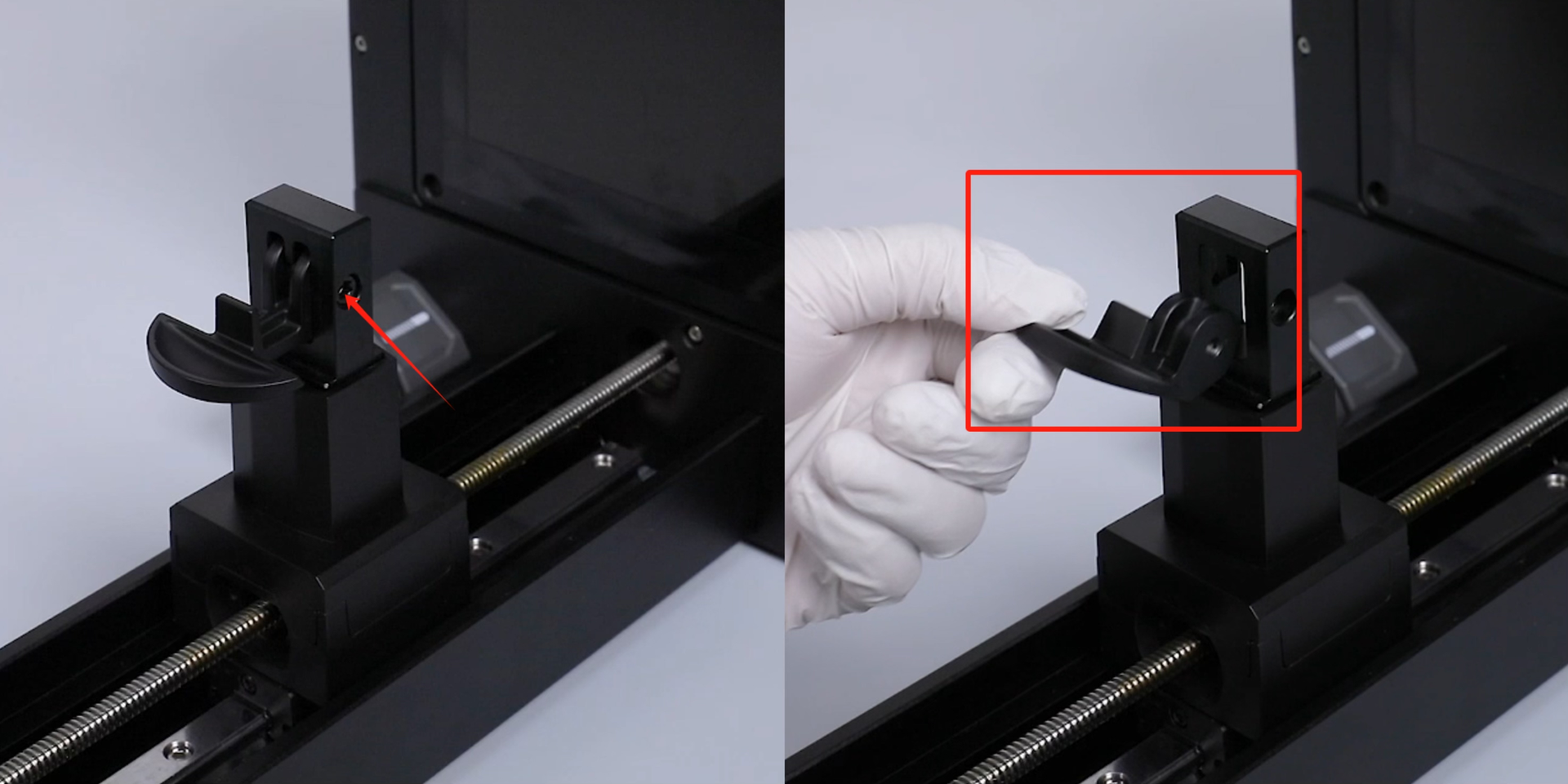

Poné la manija en su posición alineando los agujeros. Usá una llave Allen de 4.0 mm para ajustar el tornillo que la agarra.
Nota: No le pongas la tapa protectora hasta que no hayas nivelado la máquina.
Usá una pinza de depilar o brusela para pasar el puerto del resorte por el agujero de los cables planos (foto izquierda) hacia la parte de abajo de la impresora (foto derecha).

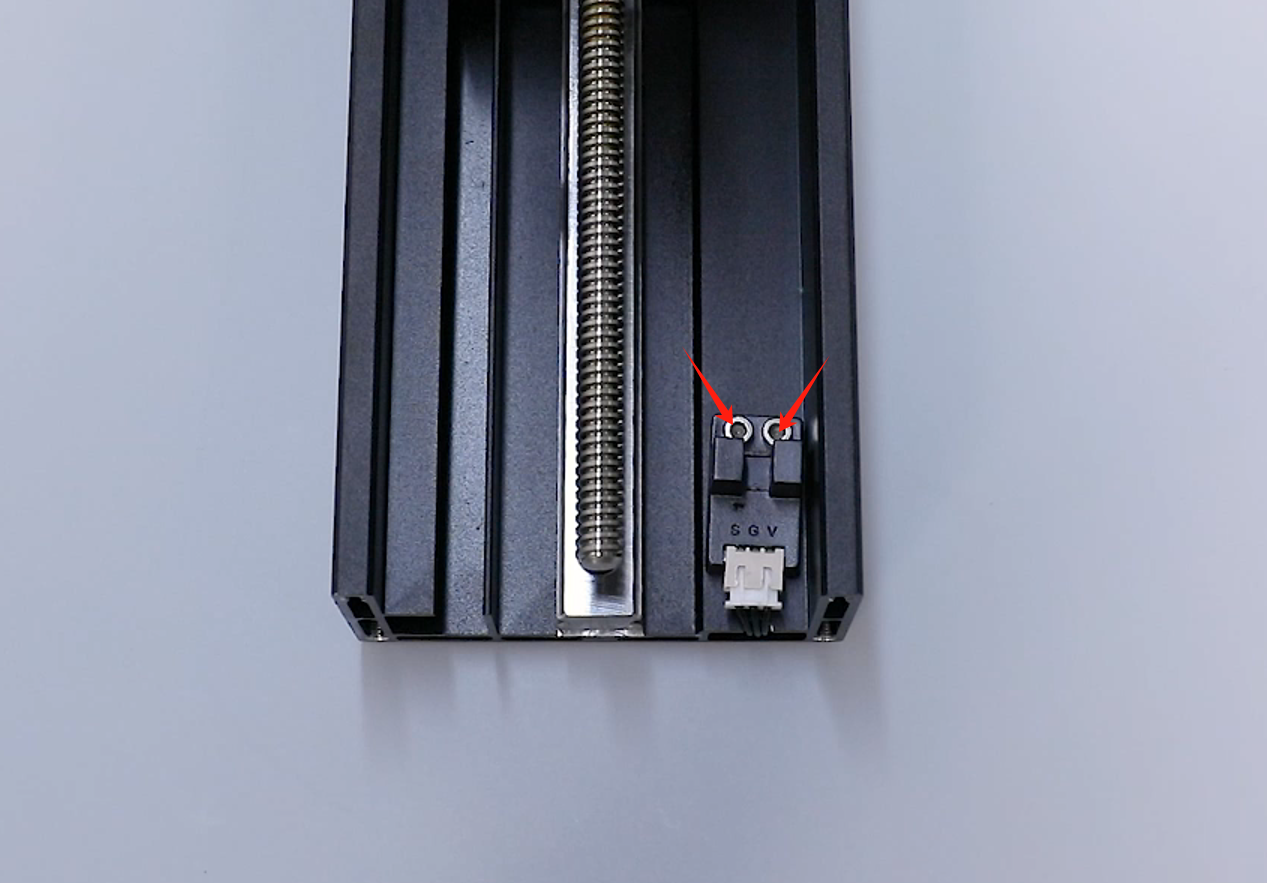

Prepará el fin de carrera del eje Z. Ponelo en su lugar alineándolo con los agujeros. Usá una llave Allen de 2.5 mm para ajustar los 2 tornillos que lo sujetan.
Enchufá los cables planos del fin de carrera del eje Z (foto derecha).

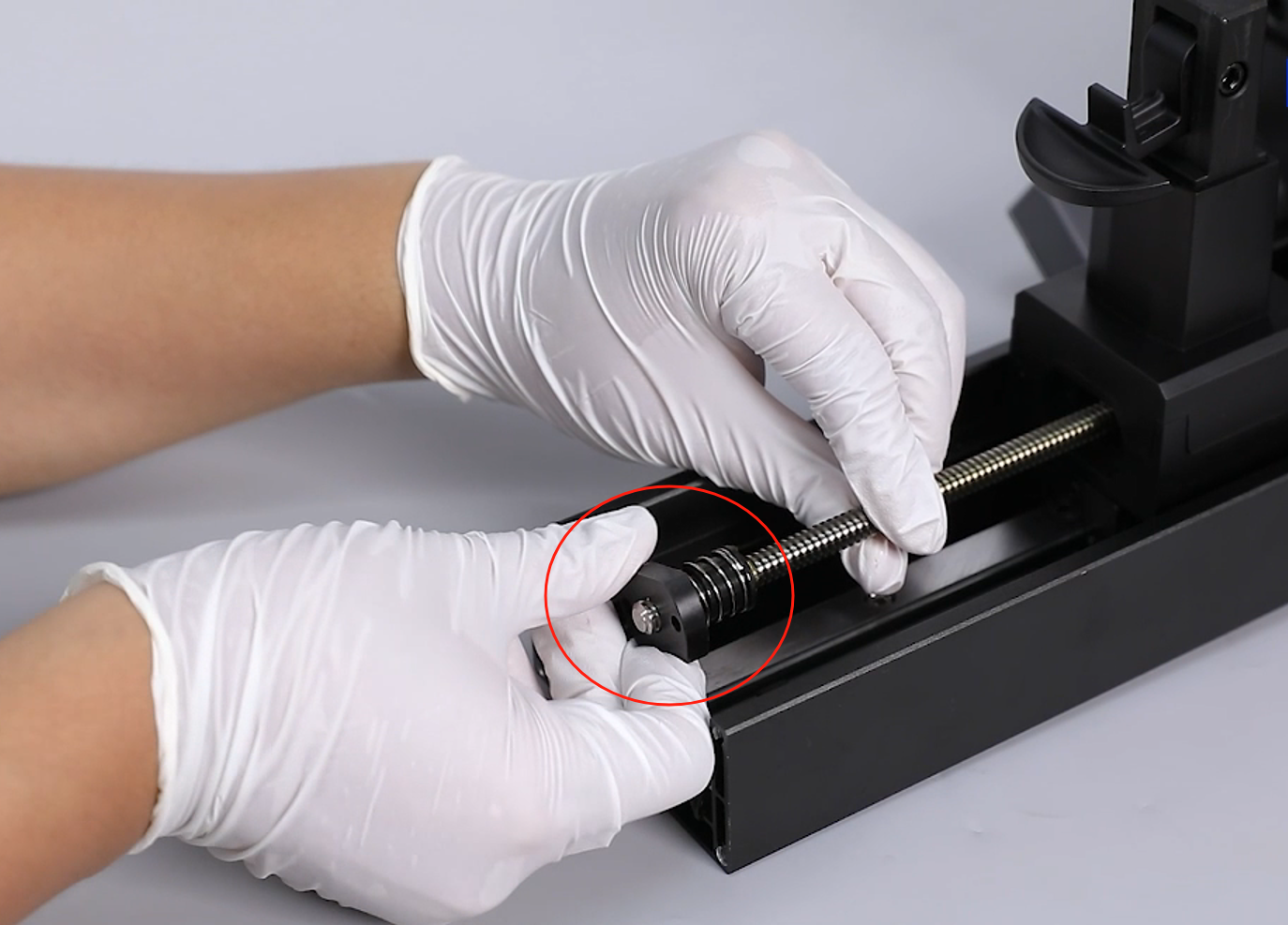

Agarrá el husillo con una mano y con la otra girá la tuerca para enroscarla desde arriba (foto izquierda).
Enroscá la tuerca hasta que quede a más o menos 1 cm de la punta del husillo (foto derecha).

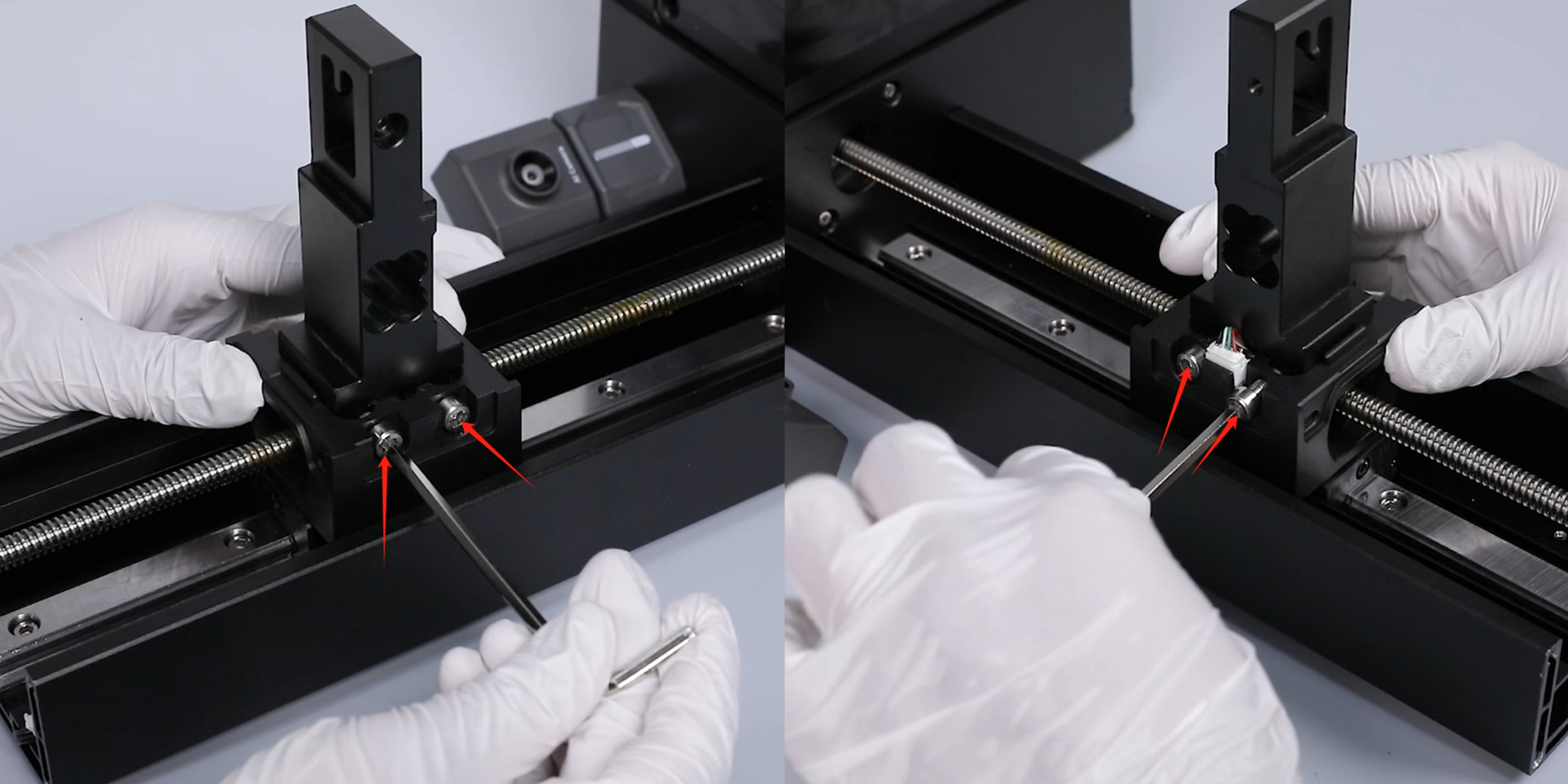

Empujá el voladizo para que coincida con los agujeros de la tuerca del husillo. Usá una llave Allen de 2.5 mm para poner los 2 tornillos y apretalos a tres cuartos del tope (foto izquierda).
Nota: Estos 2 tornillos los vas a tener que apretar a fondo más adelante.

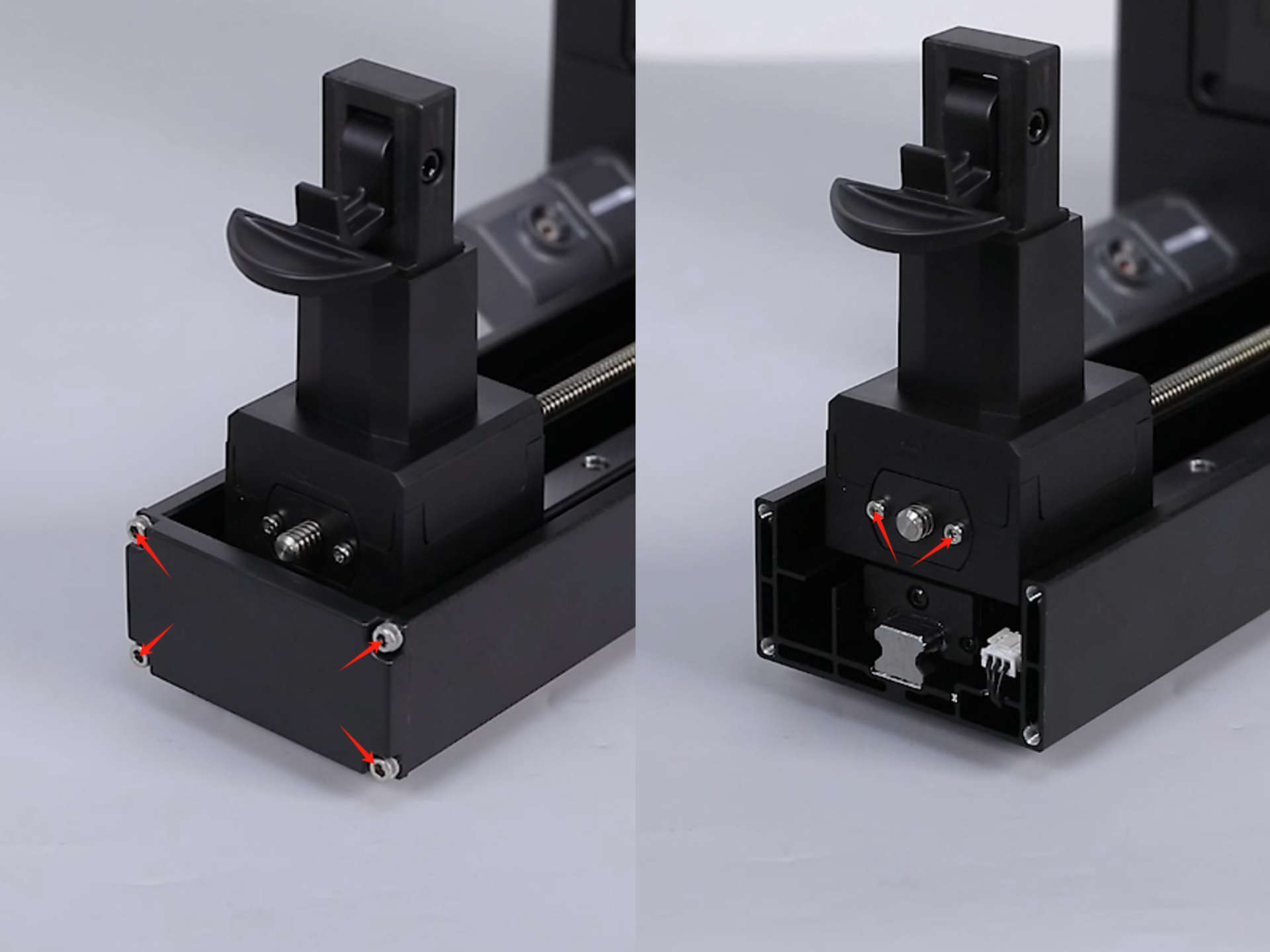

Prepará el amortiguador. Usá una llave Allen de 3.0 mm para ajustar los 4 tornillos que lo sujetan al eje Z.
Enchufá los cables planos del sensor mecánico en el puerto de la placa adaptadora. Usá precintos para agarrarlos bien.
Prepará la tapa trasera de la impresora. Usá la llave Allen de 2.0 mm para ajustar los tornillos.
