En esta guía te explicamos cómo cambiar la motherboard de tu Jupiter. Seguí este paso a paso para desarmar el frente, reconectar los cables correctamente y dejar tu máquina lista para seguir imprimiendo.
Herramientas y Materiales
- Llave Allen de 2.5mm x 1

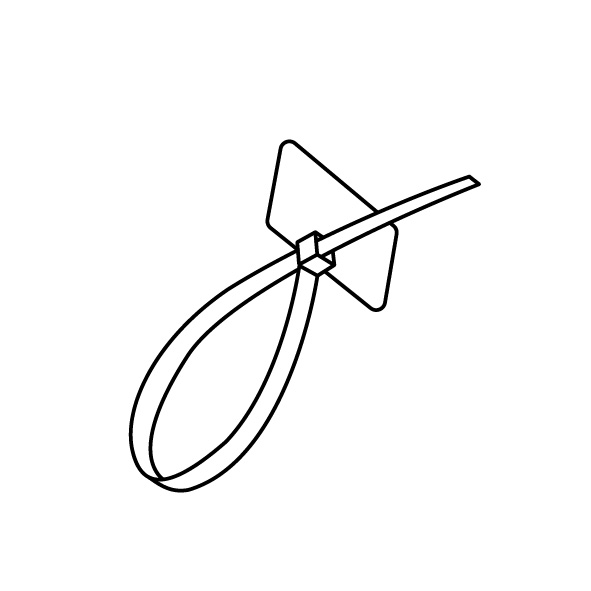

- Precintos
- Una motherboard nueva
Video Tutorial
Podés guiarte con el video oficial para ver el proceso en detalle.
Instrucciones
Apagá la impresora y desenchufá el cable de corriente.

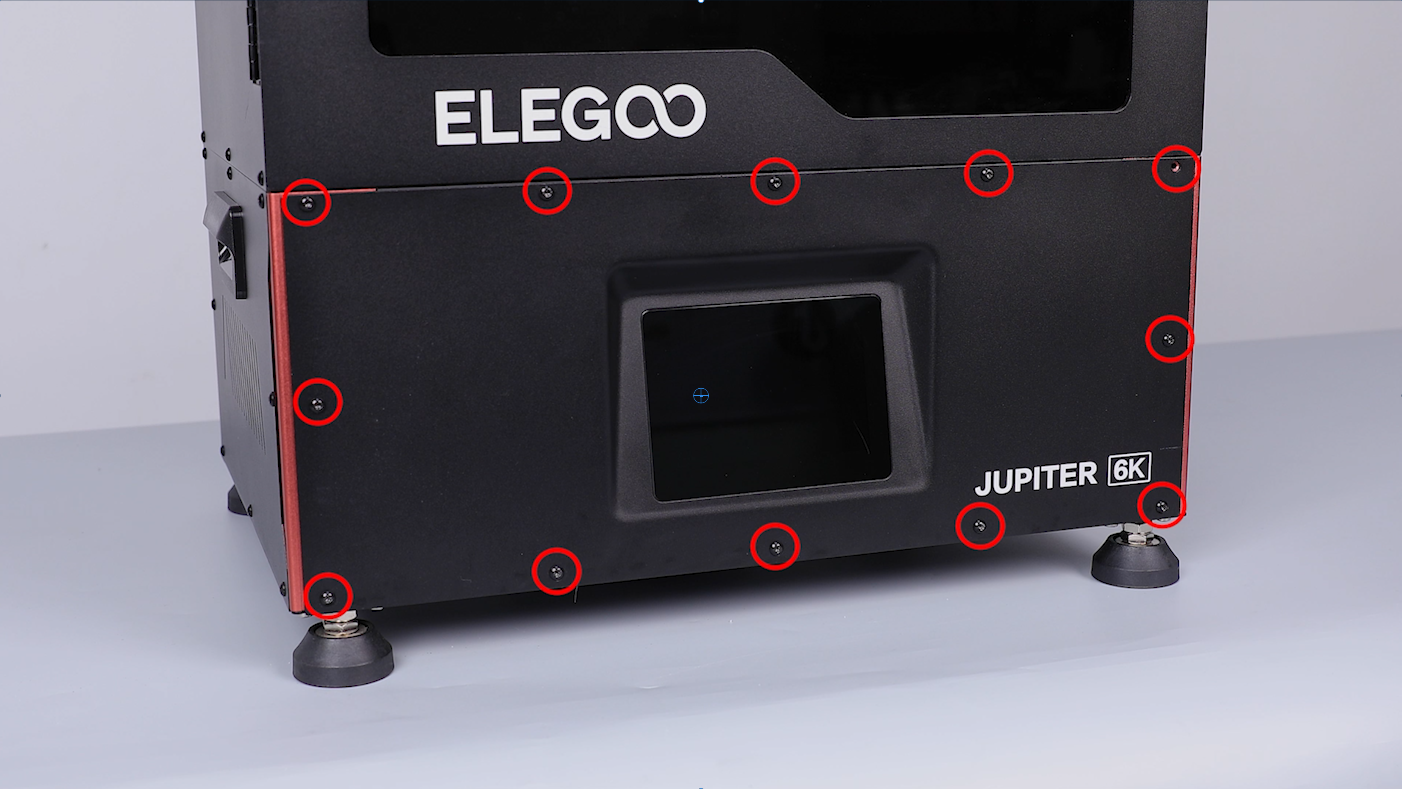

Aflojá los 12 tornillos que sostienen la tapa frontal con una llave Allen de 2.5mm.

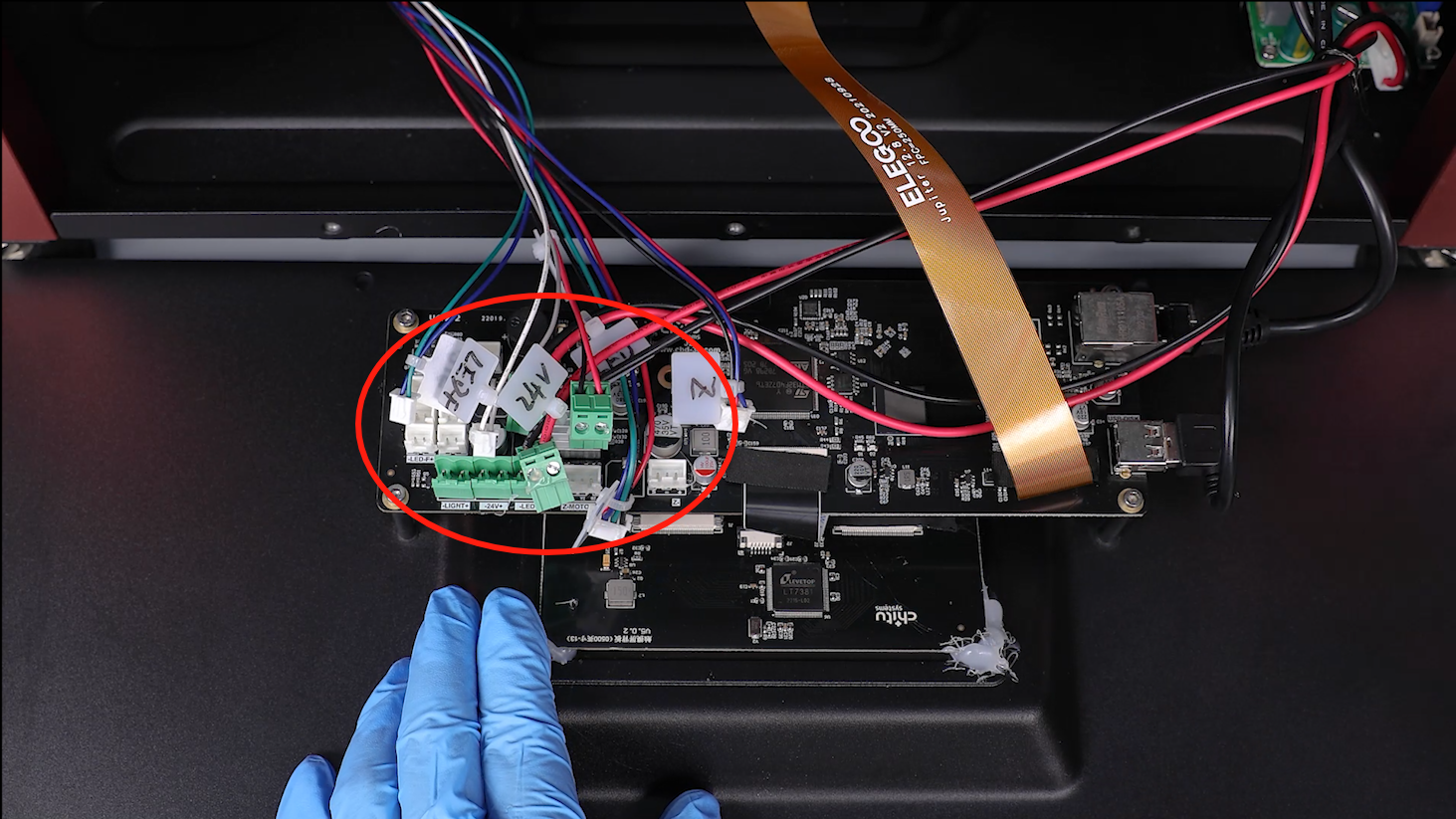

Apoyá la tapa frontal de forma plana. Marcá los cables en la motherboard usando los precintos para no perderte después.

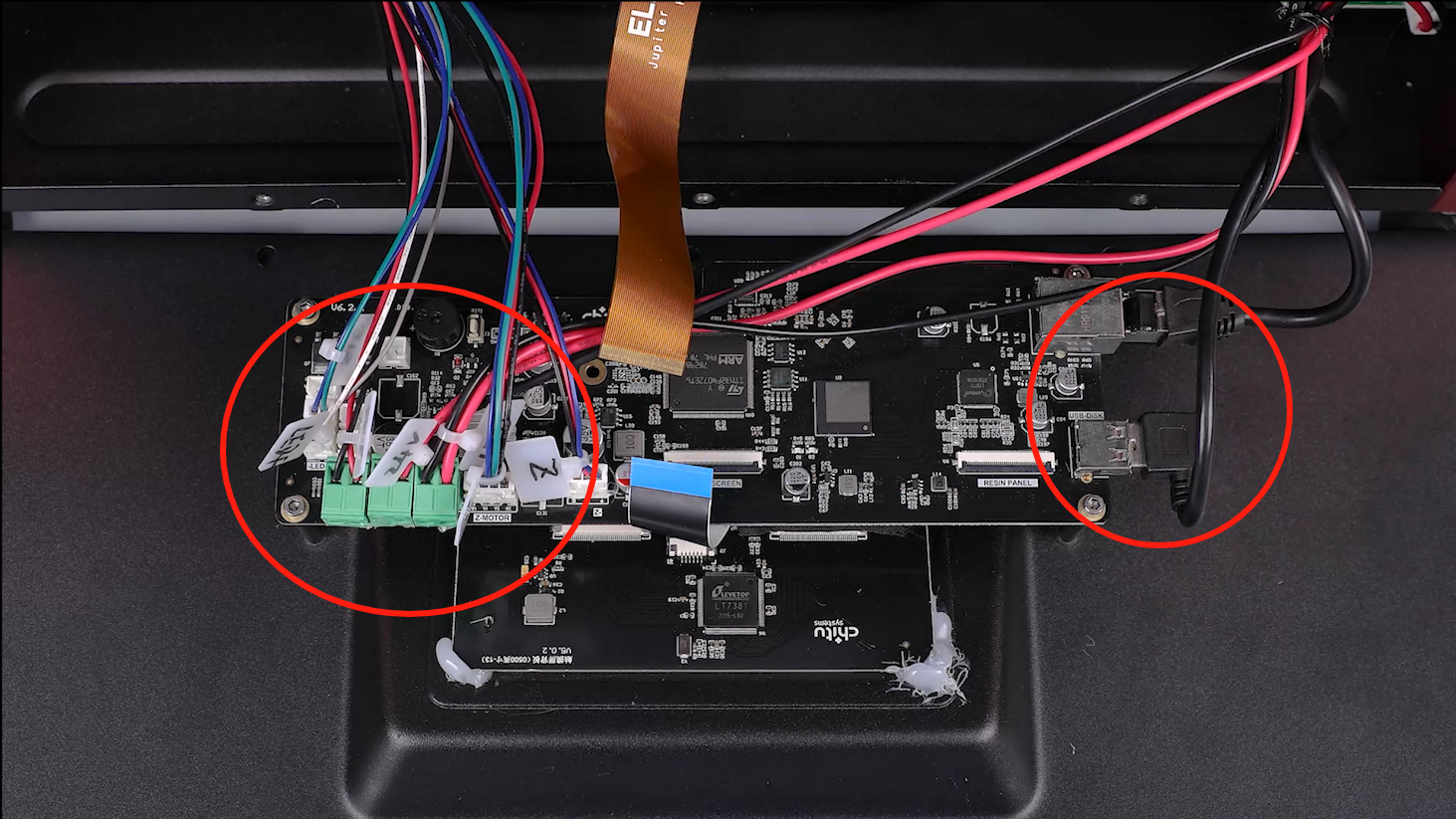

Desconectá los cables de todos los puertos de la motherboard.

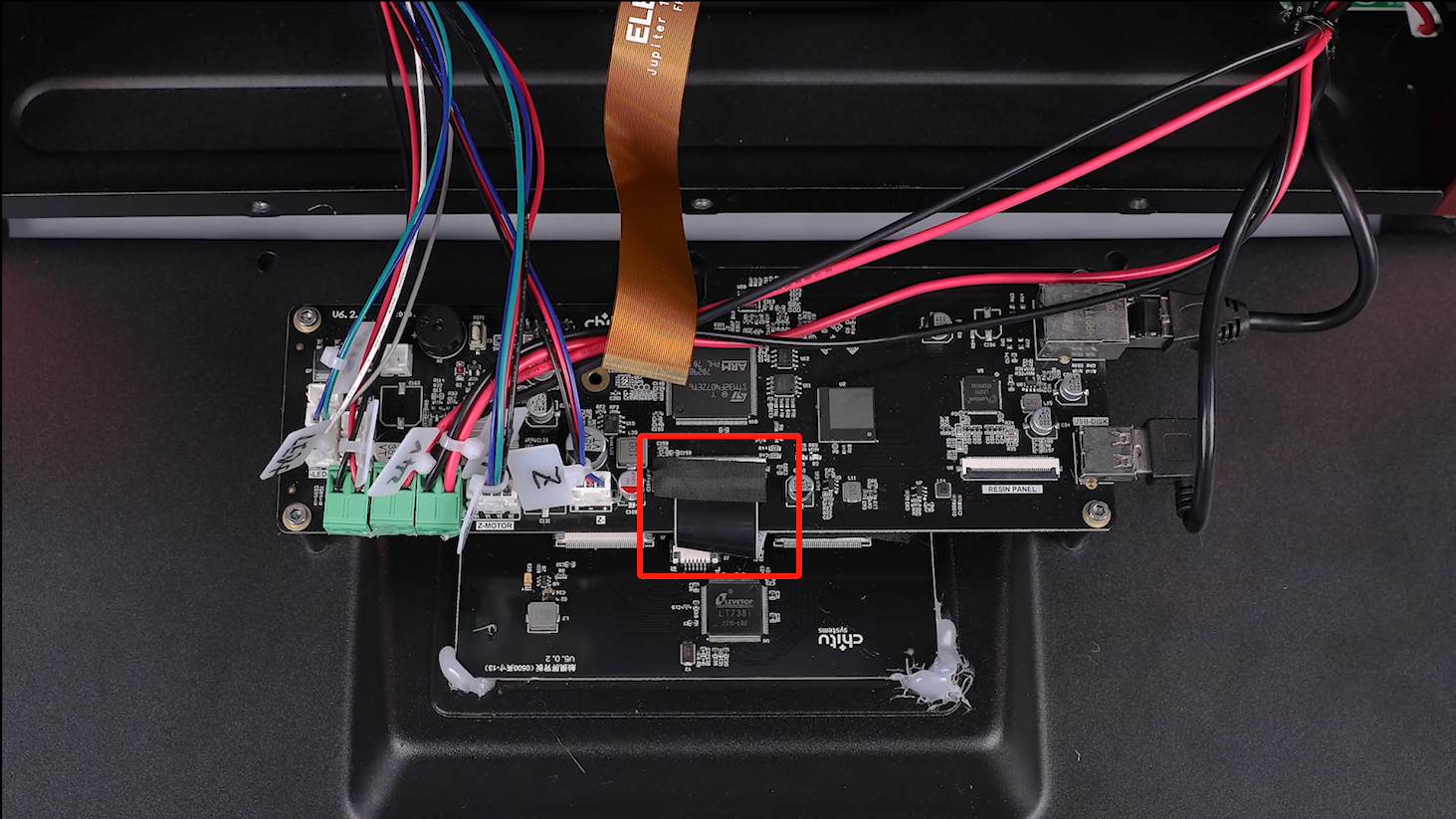

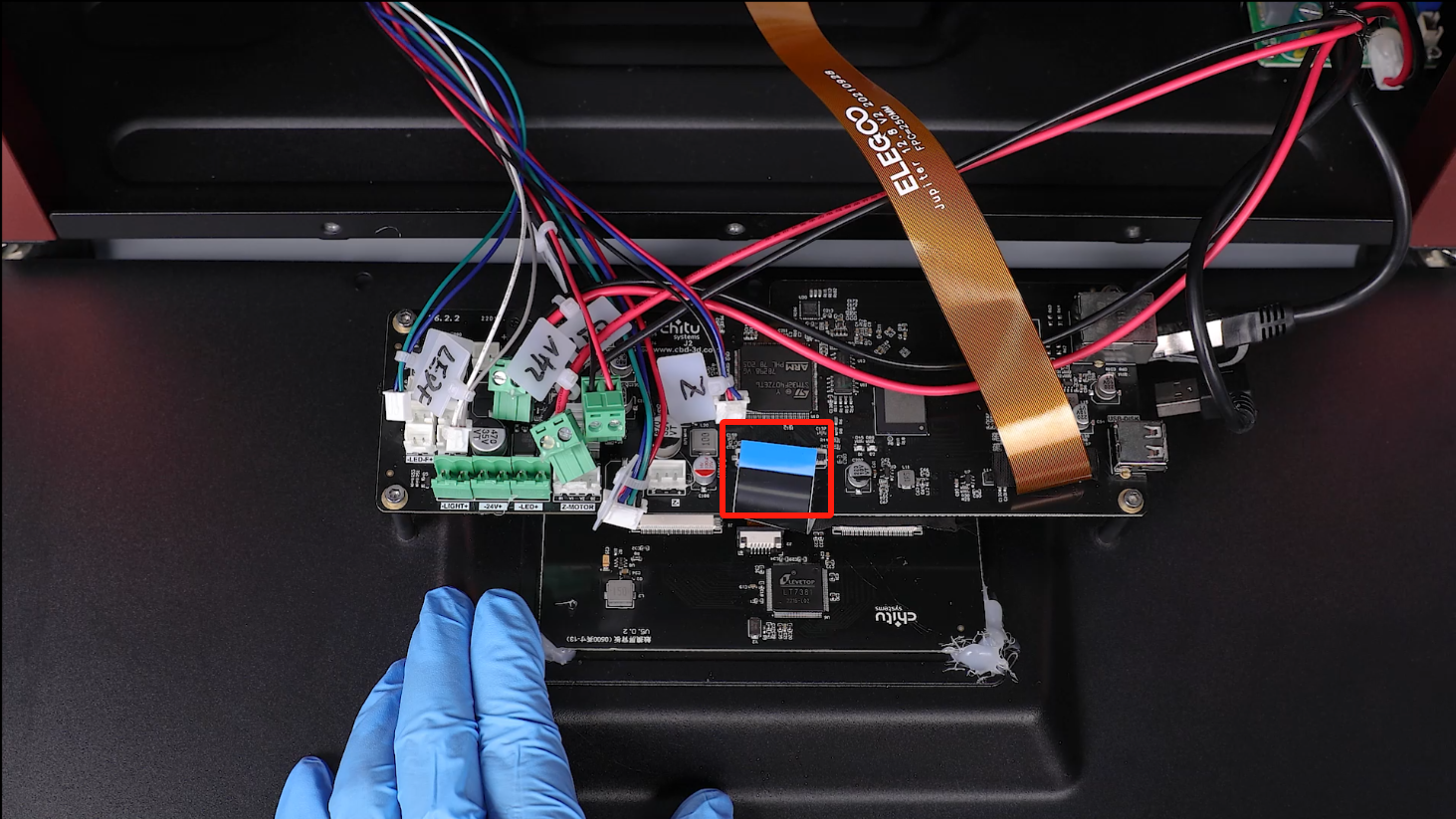

Despegá la cinta negra que está en el puerto de la pantalla táctil de la motherboard. Sacá el cable de la pantalla táctil.
Nota: Guardate la cinta para volver a usarla.

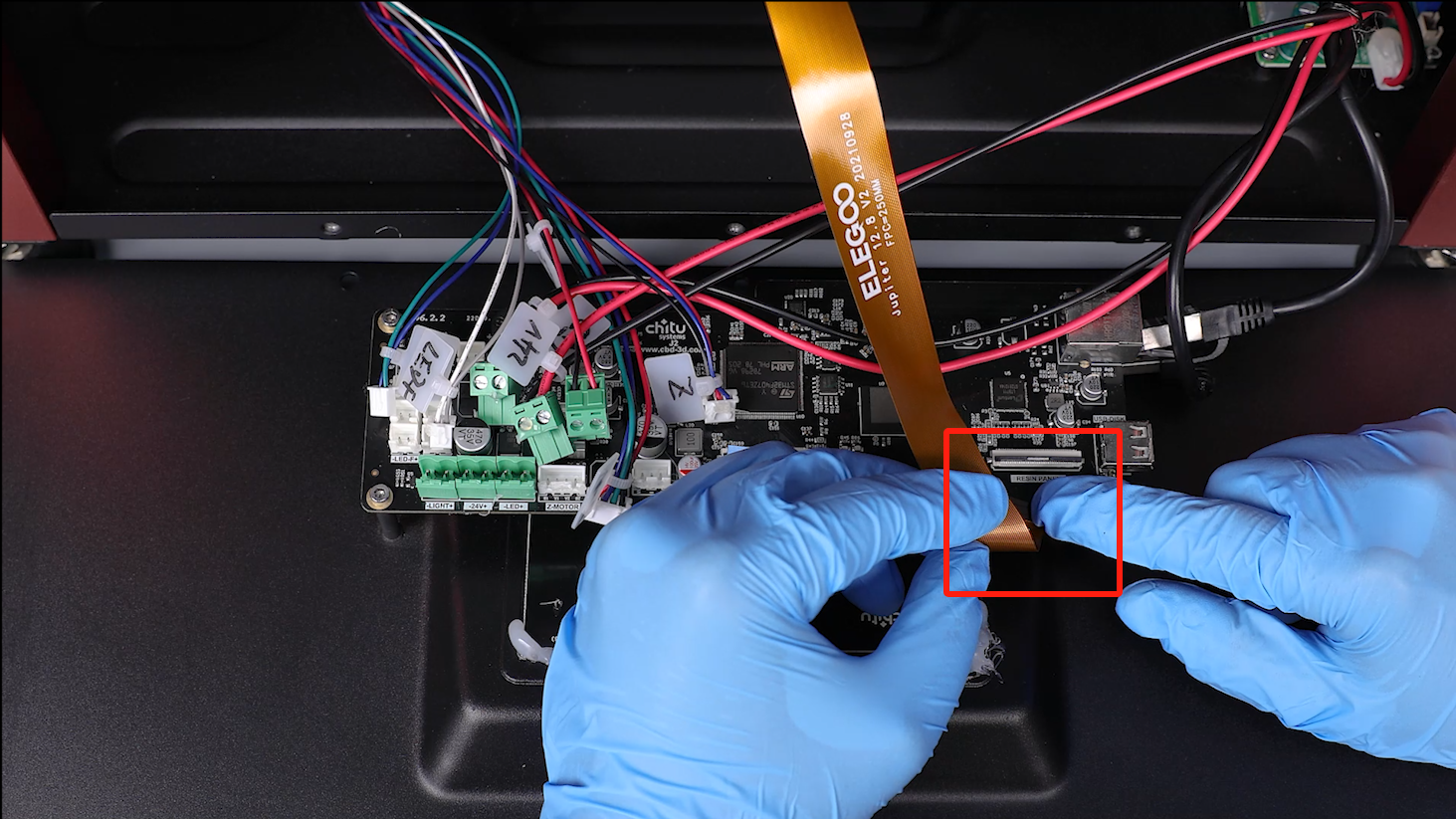

Despegá la cinta negra del puerto de la pantalla LCD en la motherboard. Desconectá el cable del puerto de la pantalla LCD.
Nota: Guardate la cinta para volver a usarla.

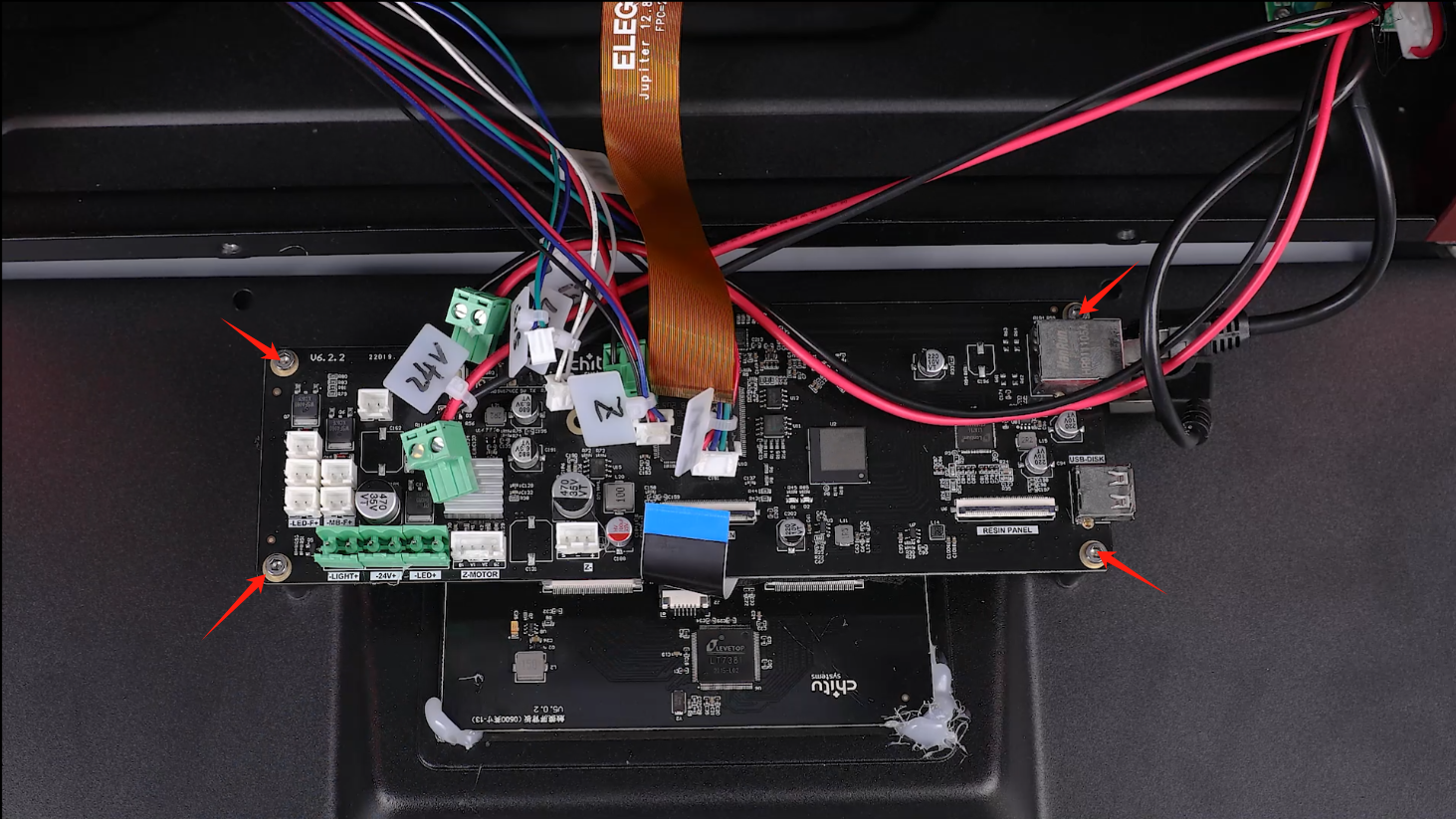

Aflojá los cuatro tornillos que agarran la motherboard con la llave Allen de 2.5mm. Sacá la motherboard vieja.

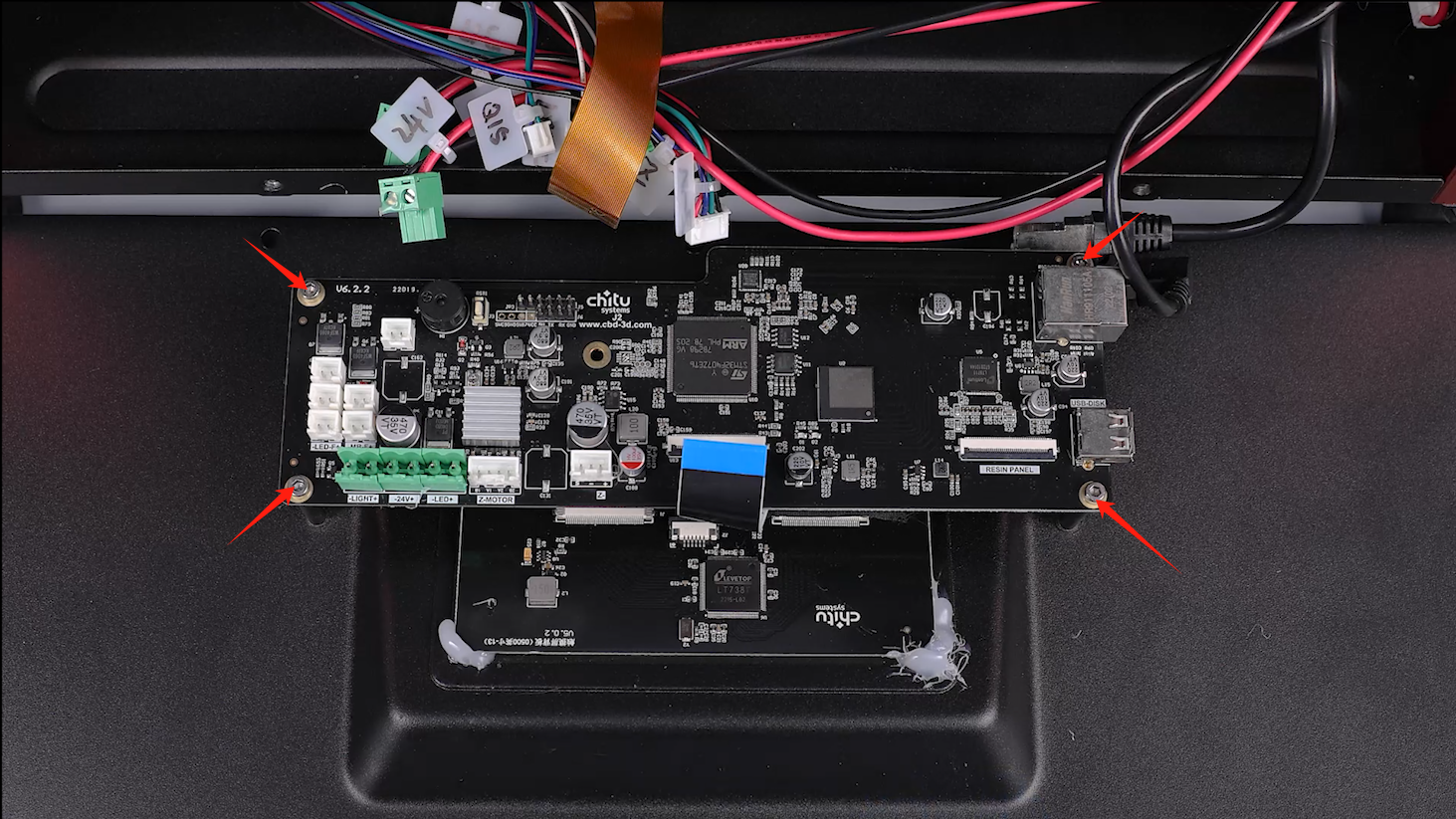

Prepará la nueva motherboard. Alineala con los agujeros de los tornillos y mandala a su posición. Ajustá los cuatro tornillos con la llave Allen de 2.5mm.

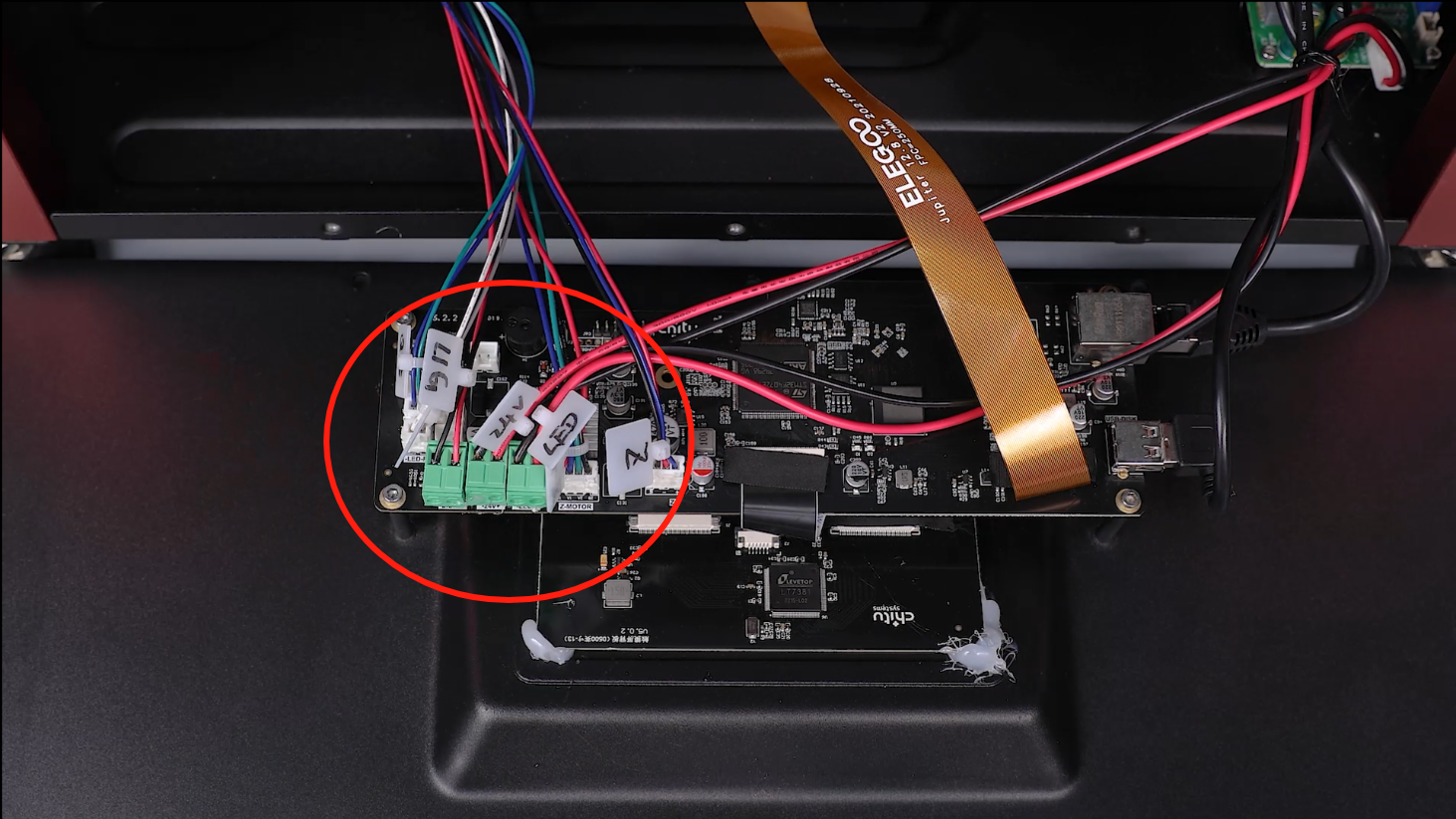

Conectá los cables en los puertos de la motherboard guiándote por las etiquetas y la forma de cada conector.

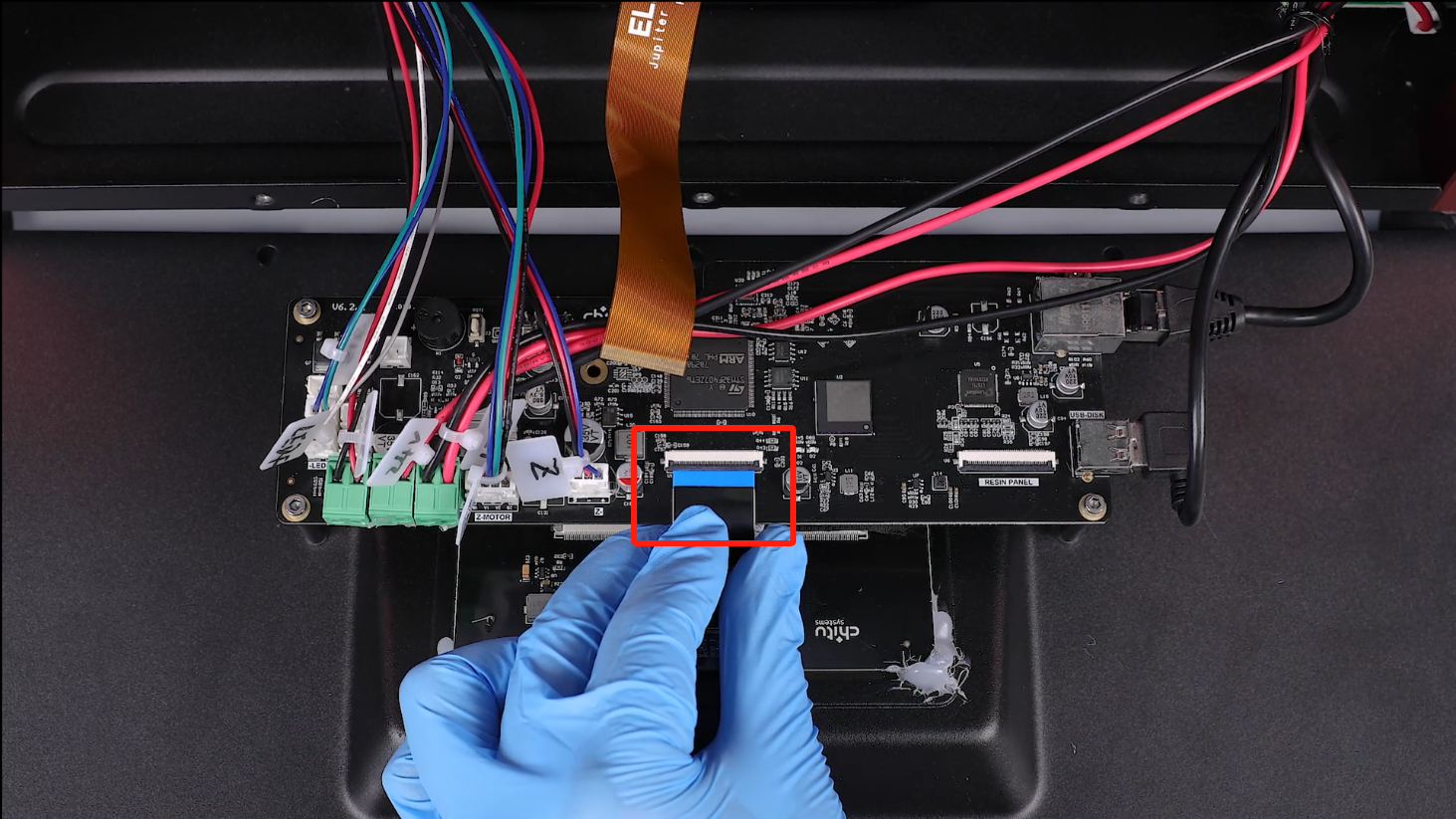

Enchufá los cables de la pantalla táctil. Volvé a pegar la cinta en el puerto.
Nota: Los cables de la pantalla táctil tienen una sola posición fija para conectarse.
Enchufá los cables de la pantalla LCD. Volvé a pegar la cinta en el puerto.
Nota: El cable de la pantalla LCD tiene una sola posición fija para conectarse.
Alineá la tapa frontal con los agujeros de los tornillos y acomodala en su lugar. Ajustá los doce tornillos con la llave Allen de 2.5mm.
Prendé la impresora. Andá a "Tools - Calibration - Next". La impresora ya está lista para usar si la pantalla LCD te muestra el logo de ELEGOO.
