En esta guía te explicamos paso a paso cómo cambiar la placa de luces UV de tu máquina de curado Mercury-Xs-Bundle. Seguí estas instrucciones con cuidado para asegurar un rendimiento óptimo y prolongar la vida útil de tu equipo.
Herramientas y materiales
Para realizar este mantenimiento vas a necesitar: una llave Allen de 2.5 mm, una llave Allen de 2.0 mm, pañuelos de papel, un pincel y grasa de silicona termoconductora.
Pasos de la operación

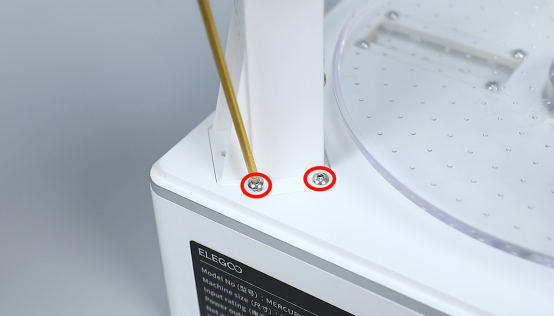

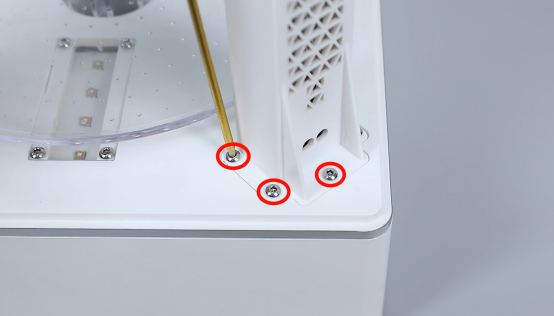

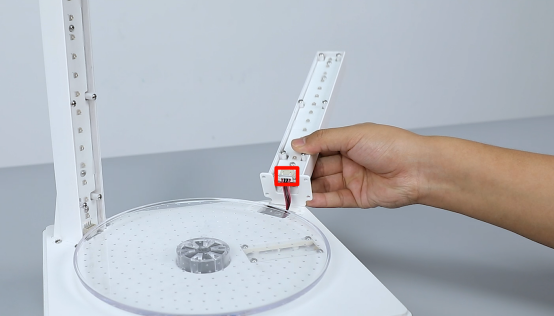

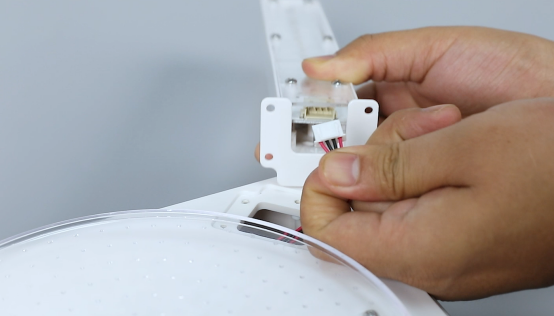

Primero, usá una llave Allen de 2.0 mm para aflojar los 5 tornillos que sujetan la parte inferior de la carcasa de la columna de soporte. Una vez hecho esto, apoyá la columna de soporte de la luz UV de forma plana y desconectá los cables de conexión de la parte inferior.

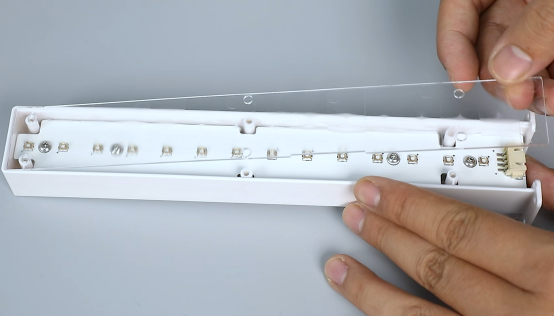

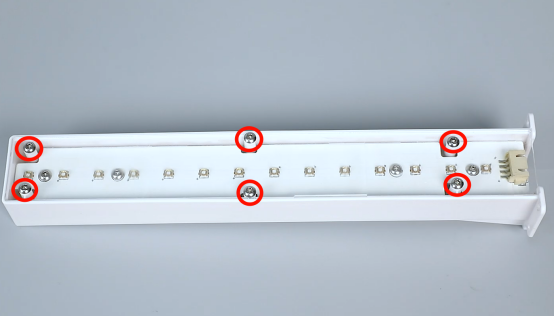

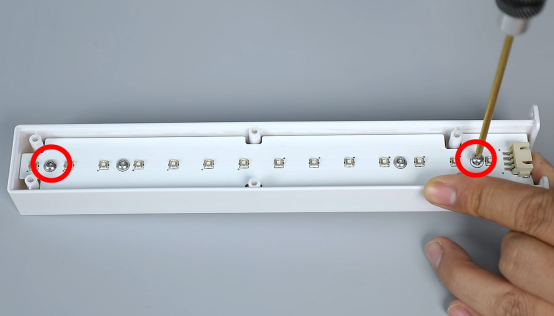

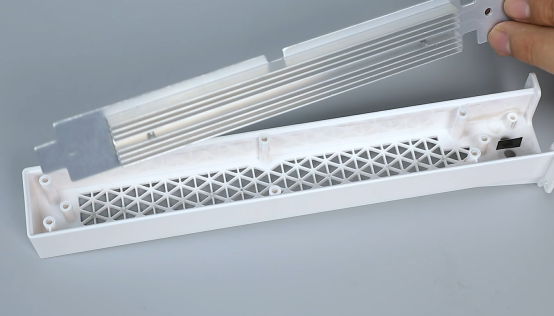

Después, usá la llave Allen de 2.0 mm para aflojar los 6 tornillos que sujetan la lente de Fresnel y sacala. Continuá aflojando los 2 tornillos que sujetan el conjunto de la placa de luces para poder levantarlo y luego retirá los 2 tornillos que sujetan la placa de luces vieja para quitarla del equipo.

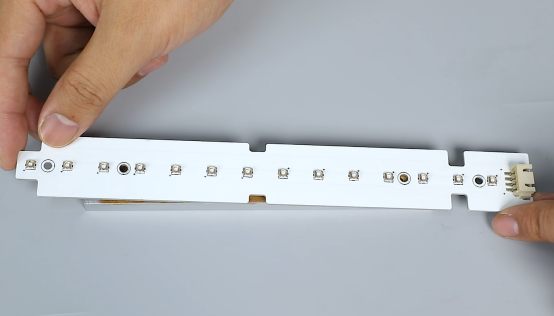

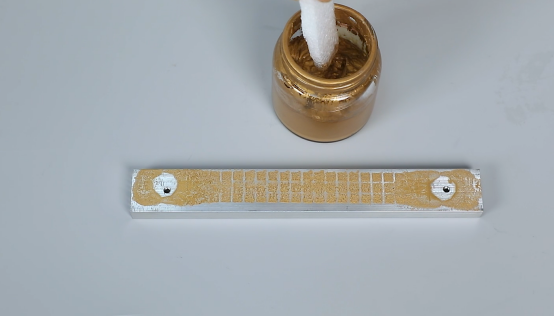

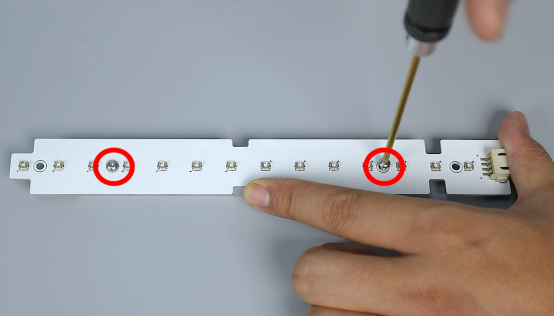

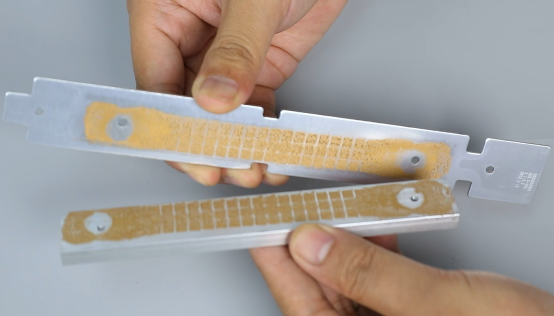

Usá un pincel para aplicar grasa de silicona termoconductora en la placa de disipación de calor. Prepará la placa de luces nueva, terminala de colocar en su posición alineándola con los agujeros de los tornillos y ajustá los 2 tornillos de sujeción con la llave Allen de 2.0 mm. Con los pañuelos de papel, limpiá el exceso de grasa alrededor de la placa; tené cuidado de no ensuciar la luz UV.
Retirá la carcasa de la columna de soporte, poné la luz UV en su posición de instalación y ajustá los 3 tornillos del conjunto. Luego, colocá la lente de Fresnel alineándola con los agujeros, asegurándote de que el lado esmerilado quede hacia afuera y el lado liso hacia adentro, y ajustá sus 6 tornillos.
Conectá los cables de la columna de soporte en la parte inferior y ponela en su lugar alineándola con los agujeros para asegurar los 5 tornillos correspondientes. Para la parte de abajo de la máquina, usá una llave Allen de 2.5 mm para sacar los 7 tornillos de la tapa inferior y retirala.
Aflojá los 4 tornillos de la base de la placa de luces, desconectá los cables y sacá la placa vieja. Conectá la placa nueva, terminala de posicionar y ajustá sus 4 tornillos con la llave de 2.0 mm. Para cerrar, volvé a poner la tapa de la base en su posición original y ajustá los 7 tornillos con la llave de 2.5 mm.
Finalmente, colocá la tapa exterior, prendé la máquina de curado y configurá el tiempo. Si el equipo arranca normalmente, ya lo podés usar como siempre.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
