Cómo cambiar el termistor de la cama caliente

Acá te explico paso a paso cómo cambiar el termistor de la cama caliente de tu impresora. Vas a necesitar algunas herramientas básicas y seguir las instrucciones con cuidado para no dañar los cables. Acordate siempre de apagar el equipo antes de meter mano.

Herramientas y materiales

• Llave Allen H2.0
• Llave Allen H2.5
• Destornillador Phillips
• Alicate de corte diagonal
• Cúter
• Termistor
• Cinta de alta temperatura

Video tutorial

Ver video en YouTube

Precauciones

Antes de cambiar el termistor, acordate de apagar la máquina por completo.

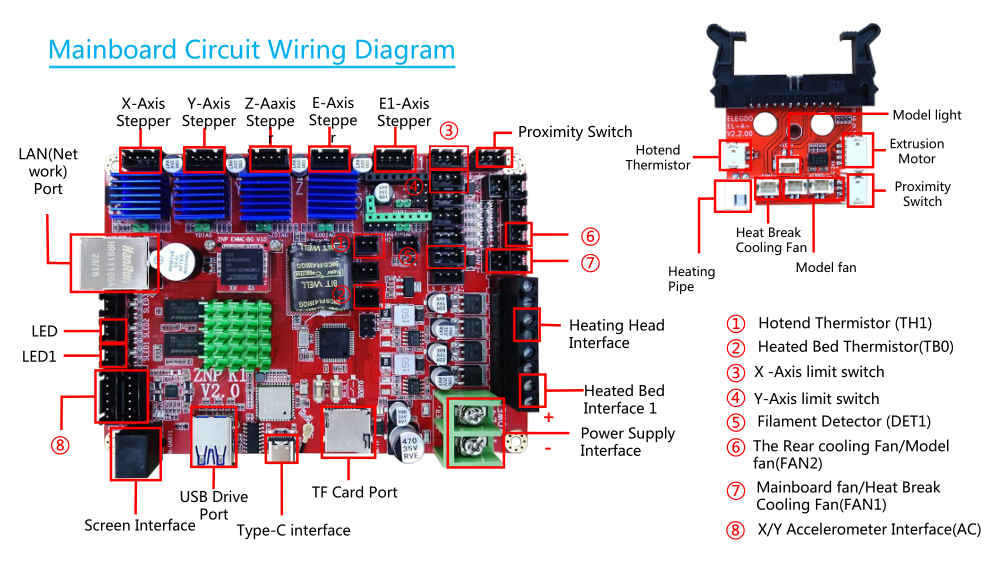

Diagrama de cableado de la placa adaptadora del extruder

Revisá el diagrama de cableado de la placa adaptadora del extruder si necesitás referencia para volver a conectar todo.

Instrucciones

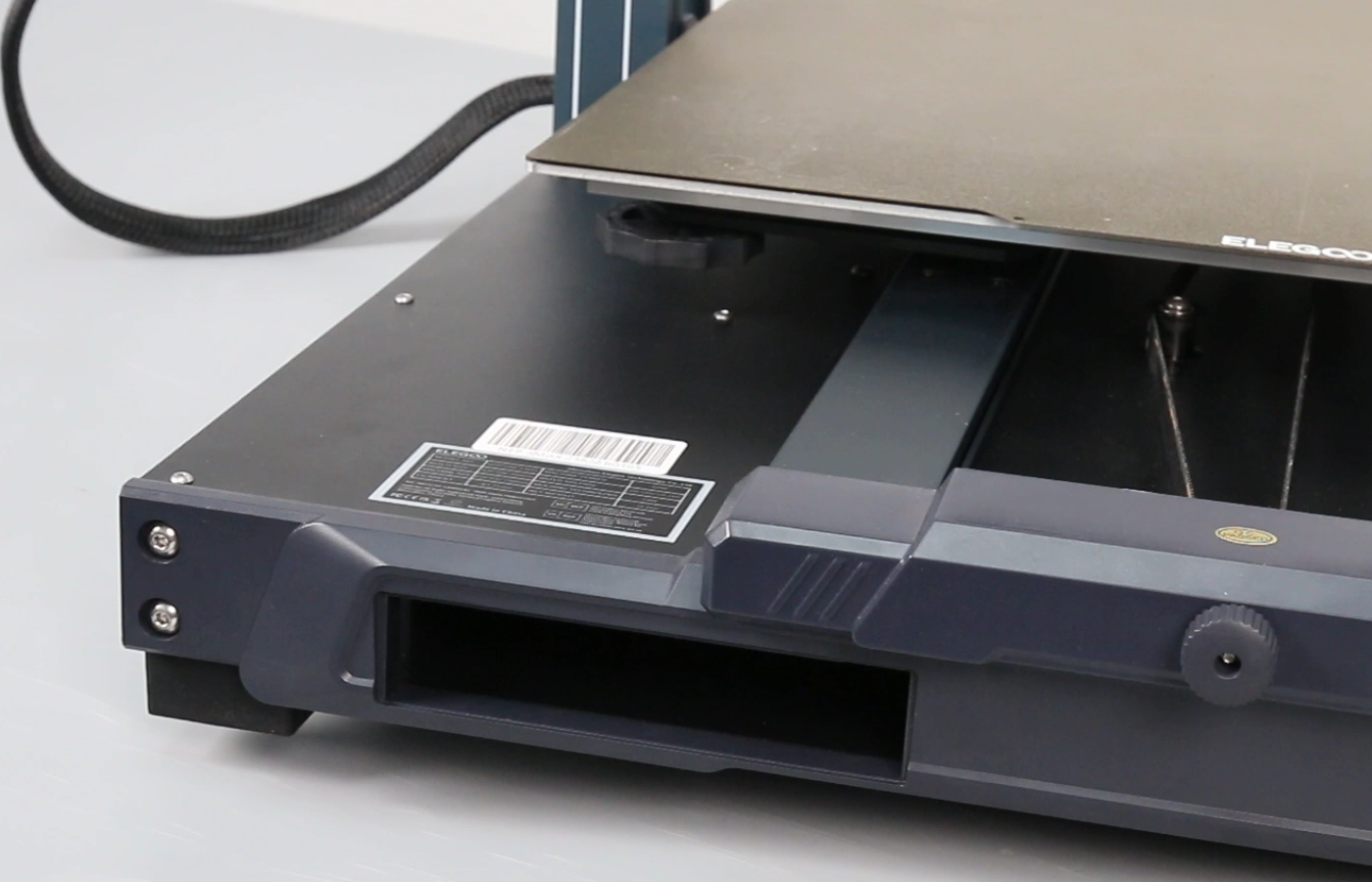

1. Sacá el cajoncito ubicado en el lado izquierdo de la impresora. (La Neptune 4 Plus no tiene cajoncito).

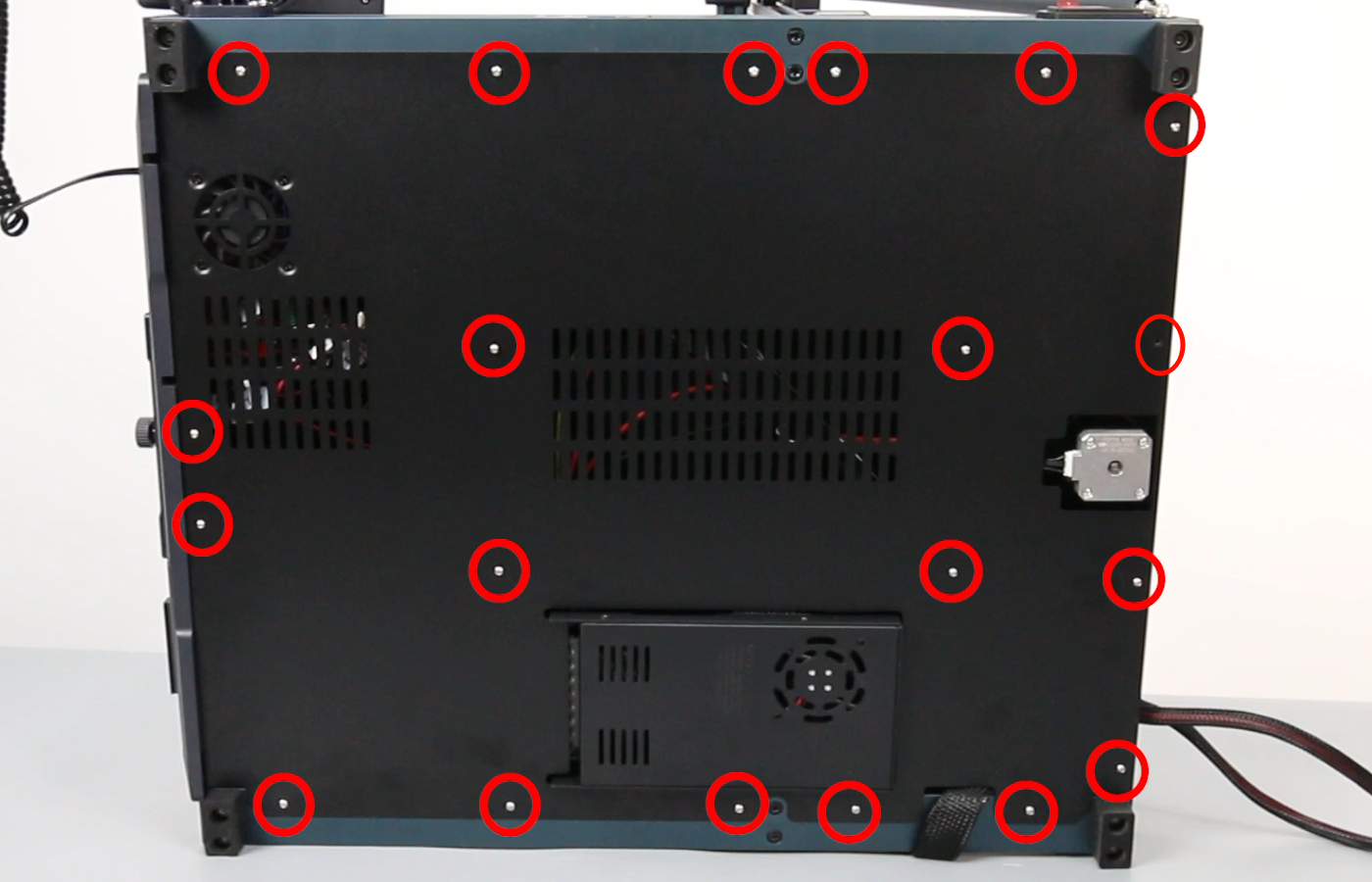

2. Usá la llave Allen H2.0 para aflojar los 20 tornillos que fijan la tapa inferior.

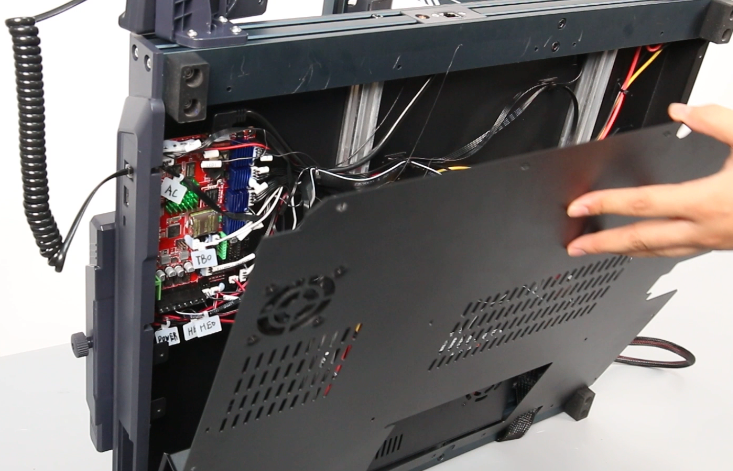

3. Abrí la tapa inferior de costado y desenchufá el conector del cable del ventilador de enfriamiento de la placa base.

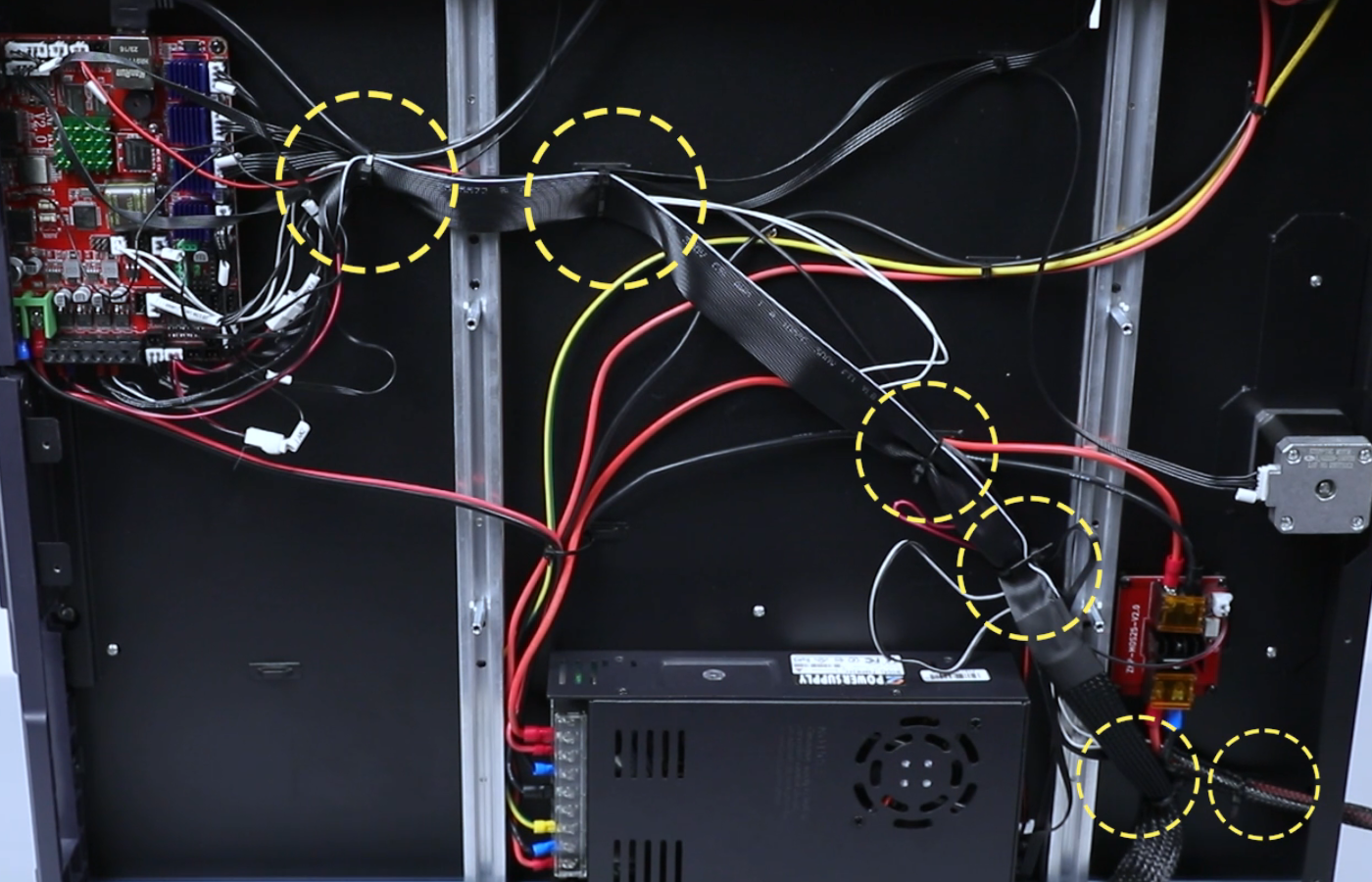

4. Con el alicate, cortá los 6 precintos que sujetan los cables cinta.

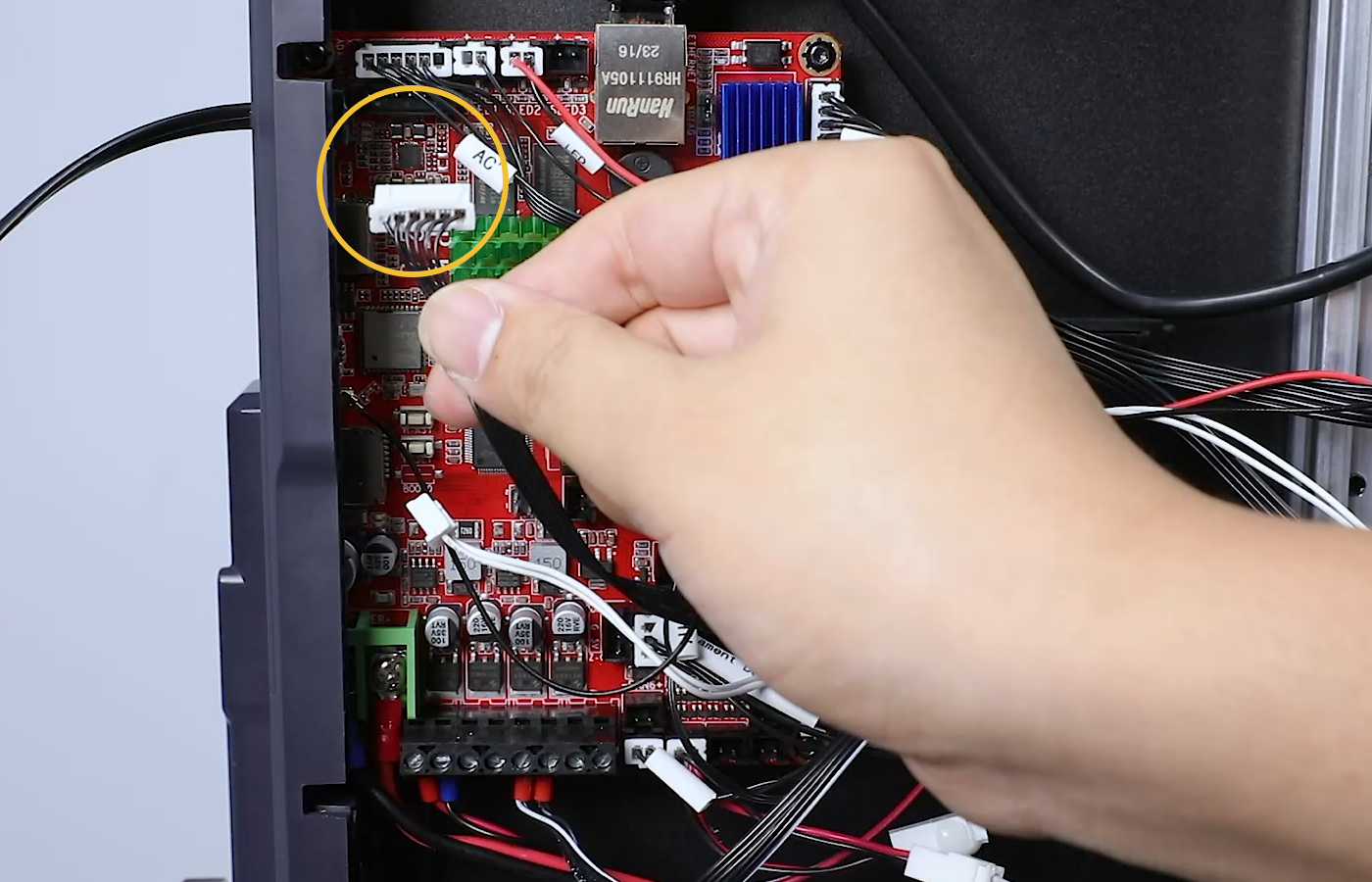

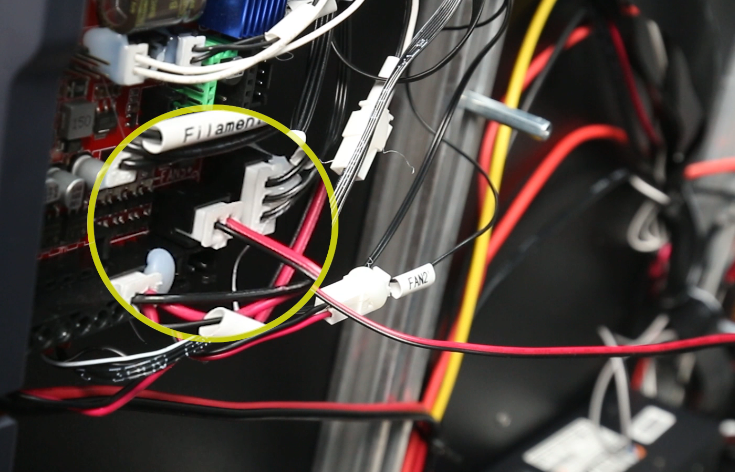

5. Desenchufá de la placa base los conectores de cada rama del cable de la cama caliente.
6. Con un destornillador Phillips, aflojá los dos tornillos del puerto del módulo de la cama caliente y retirá los dos cables.
7. Aflojá las seis tuercas de nivelación debajo de la cama caliente. Desenchufá el cable del acelerómetro del eje Y.
8. Sacá la placa PEI. Retirá los dos tornillos del centro de la cama caliente usando una llave Allen H2.5. Levantá y sacá toda la cama caliente.
9. Cortá con el alicate los precintos que sujetan los cables cinta.
10. Aflojá los dos tornillos que sostienen el soporte del cable de la cama caliente con una llave Allen H2.0. Retirá el soporte del cable.
11. Sacá la cinta que envuelve los cables de la cama caliente (la cinta es reutilizable). Separá los cables del termistor y sacalos de la malla trenzada.
12. Cortá el algodón aislante a lo largo de la línea del termistor con el cúter.
13. Despegá la cinta de alta temperatura y sacá el termistor de la cama caliente.
14. Cortá el algodón aislante con el cúter. El termistor tiene que instalarse en el sustrato de aluminio de la cama caliente. No lo pegues directamente sobre el algodón aislante.
15. Poné el termistor nuevo en su lugar de instalación y aseguralo con cinta de alta temperatura. Uní el algodón aislante que cortaste pegándolo con cinta de alta temperatura.
16. Pasá el cable del termistor por la malla trenzada y envolvé el extremo de la malla con la cinta negra.
17. Instalá el soporte de la cama caliente y ajustá los 2 tornillos con una llave Allen de 2.0 mm.
18. Acomodá los cables de la cama caliente en el soporte y aseguralos con dos precintos.
19. Alineá los agujeros y pasá los seis tornillos de la cama caliente a través de los seis resortes.
20. Ajustá los dos tornillos centrales de la cama caliente con una llave Allen H2.0.
21. Colocá la plataforma PEI. Enchufá el cable del acelerómetro del eje Y y ajustá las seis tuercas debajo de la cama caliente.
22. Acostá la impresora de lado. Pasá todos los cables de la cama caliente por los agujeros de paso.
23. Conectá los cables cinta del ventilador de la placa base al puerto TB0.

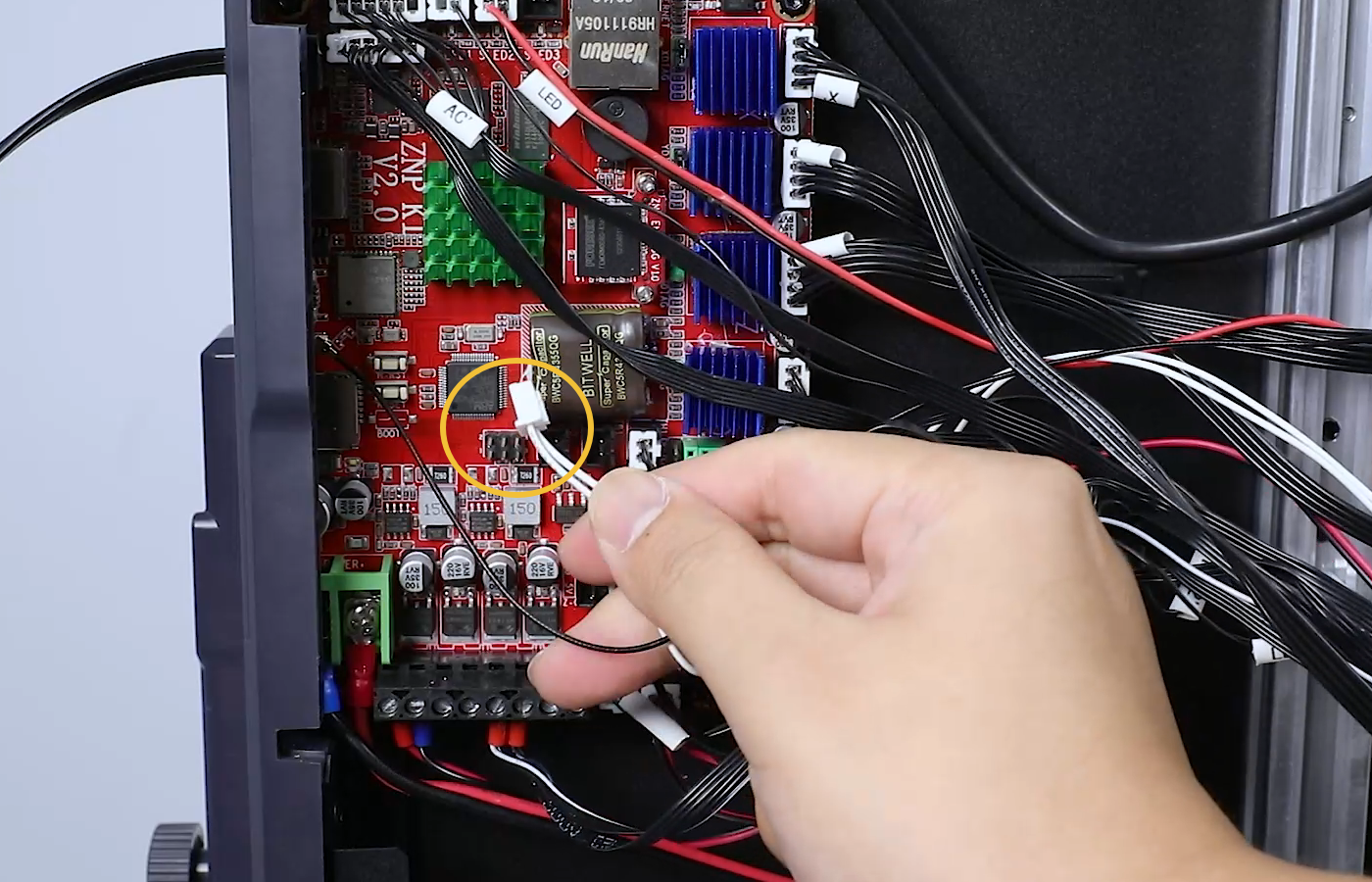

24. Enchufá el cable del acelerómetro en el puerto Y de la placa base.
25. Conectá el cable de la cama caliente en el puerto del módulo y ajustá los dos tornillos con un destornillador Phillips.
26. Deslizá la cama caliente para comprobar que el cable tenga suficiente largo para moverse bien. Fijá el cable interno usando cinco precintos.
27. Acomodá la tapa inferior y alineala en su posición de montaje.
28. Enchufá el cable del ventilador en el puerto FAN6 de la placa base. Ajustá los 20 tornillos de la tapa inferior usando la llave Allen H2.0.
29. Volvé a poner el cajoncito del lado izquierdo. (La Neptune 4 Plus no tiene cajoncito).
30. Prendé la impresora y probá que la función de calentamiento de la cama caliente ande bien. Después de volver a nivelar la impresora, ya la podés usar normalmente.

Galería de referencia
