Cómo cambiar el motor del eje Y

En esta guía te explicamos el paso a paso para cambiar el motor del eje Y en las impresoras ELEGOO Neptune de la serie 3. Asegurate de tener las llaves Allen a mano. Acordate de apagar la máquina antes de meter mano.

Herramientas y materiales

Llave Allen H2.0 (también vas a necesitar una de 2.5 mm según los pasos).

Video tutorial

Ver video en YouTube

Precauciones

Antes de arrancar, apagá la impresora.

Instrucciones

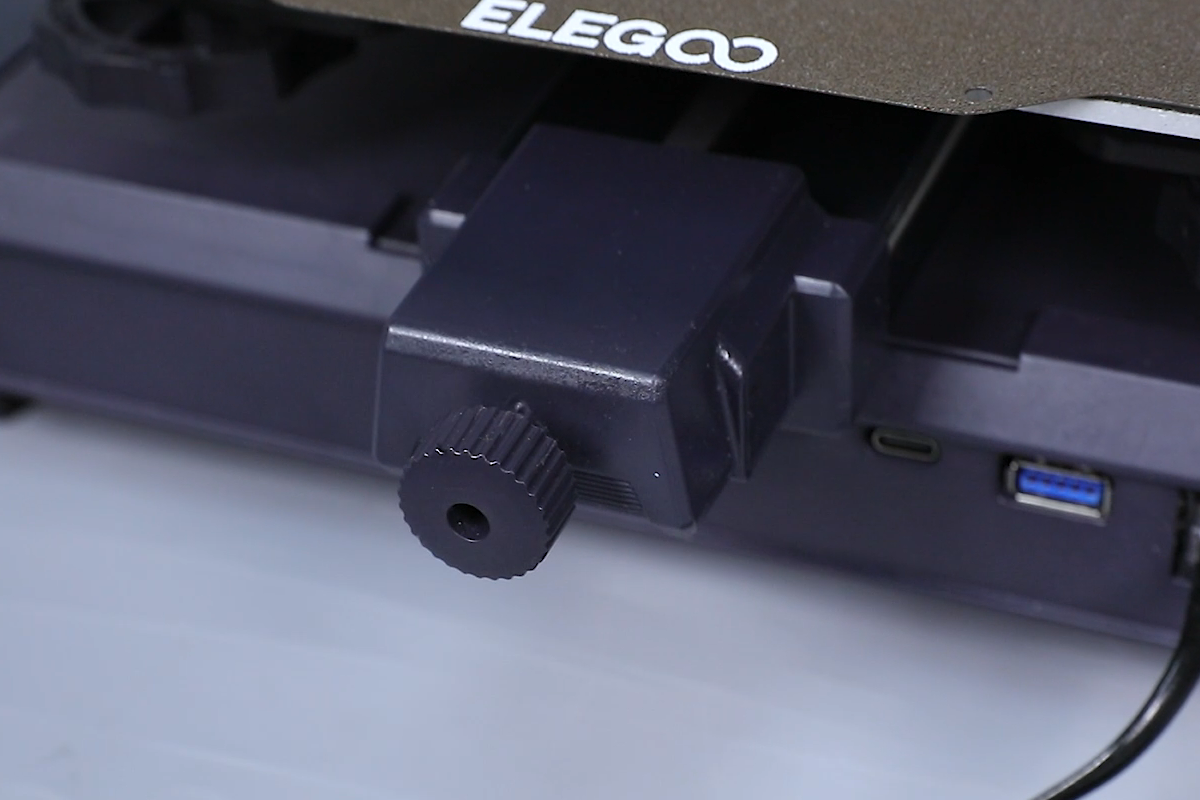

1. Aflojá la tuerca manual del tensor de la correa del eje Y.

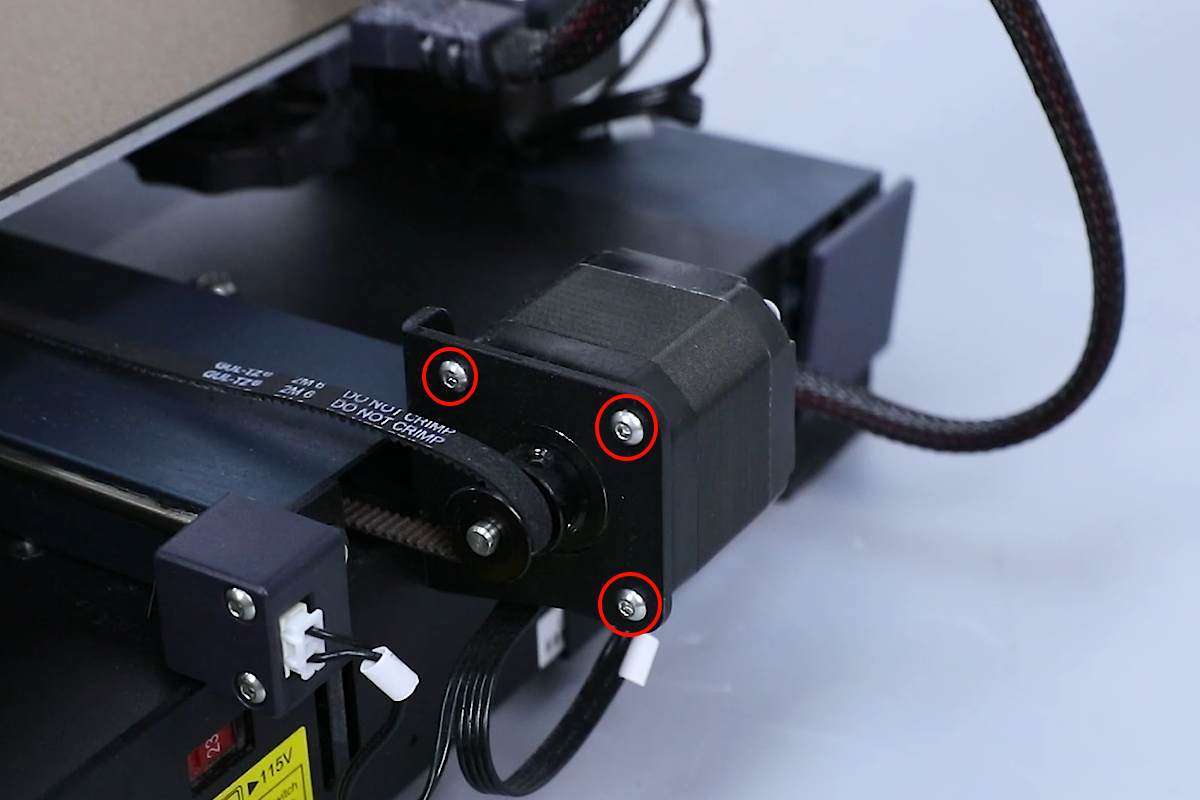

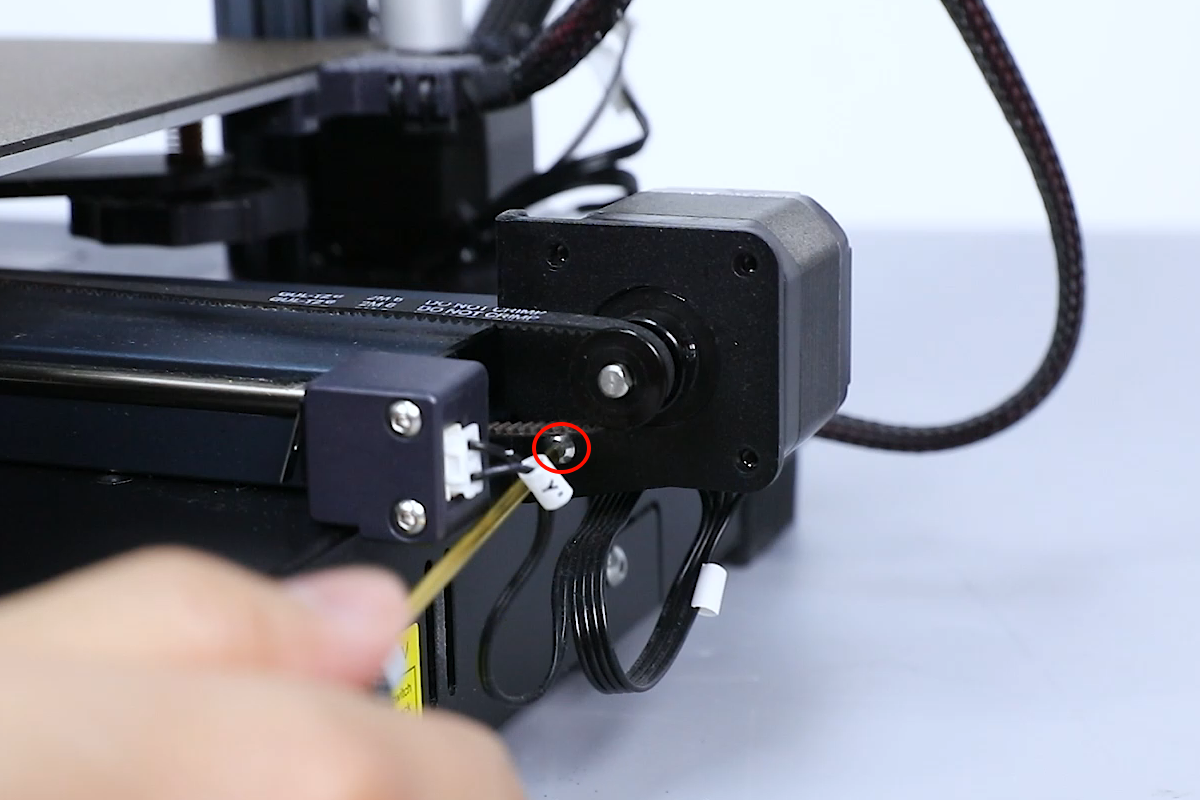

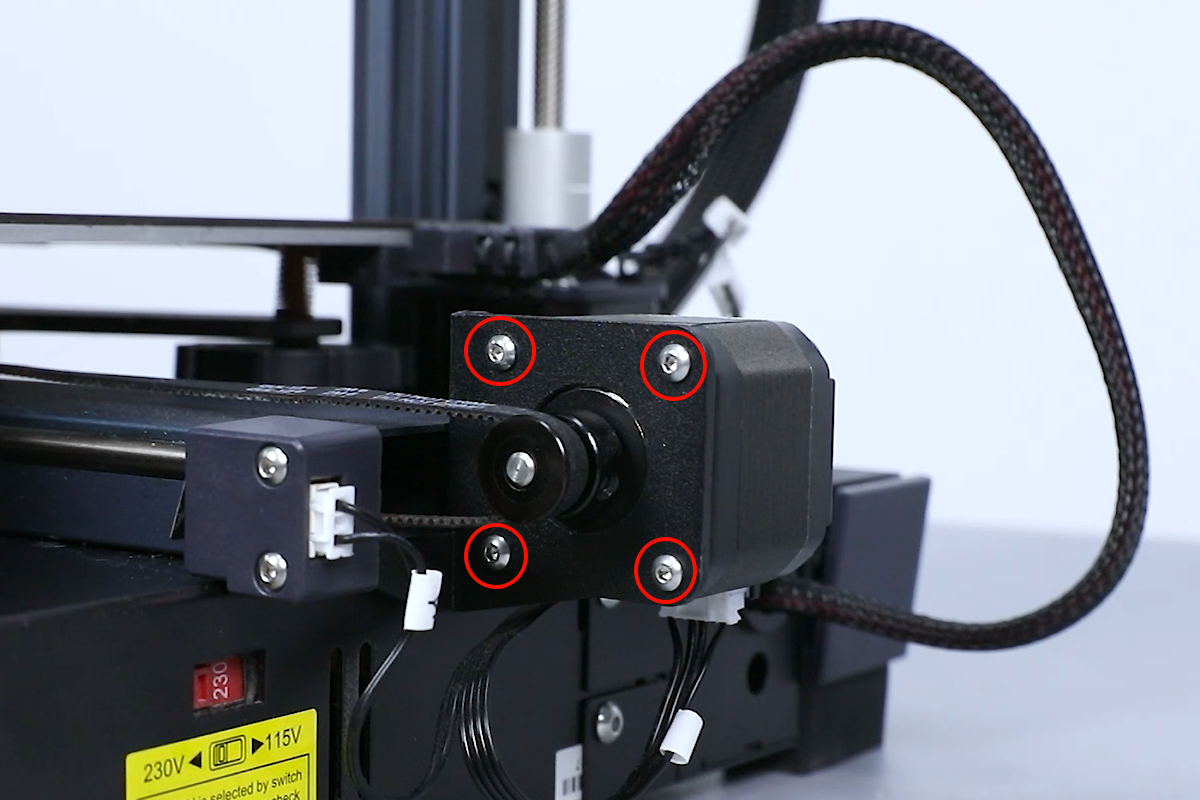

2. Aflojá los 4 tornillos que agarran el motor del eje Y usando una llave Allen de 2.5 mm.

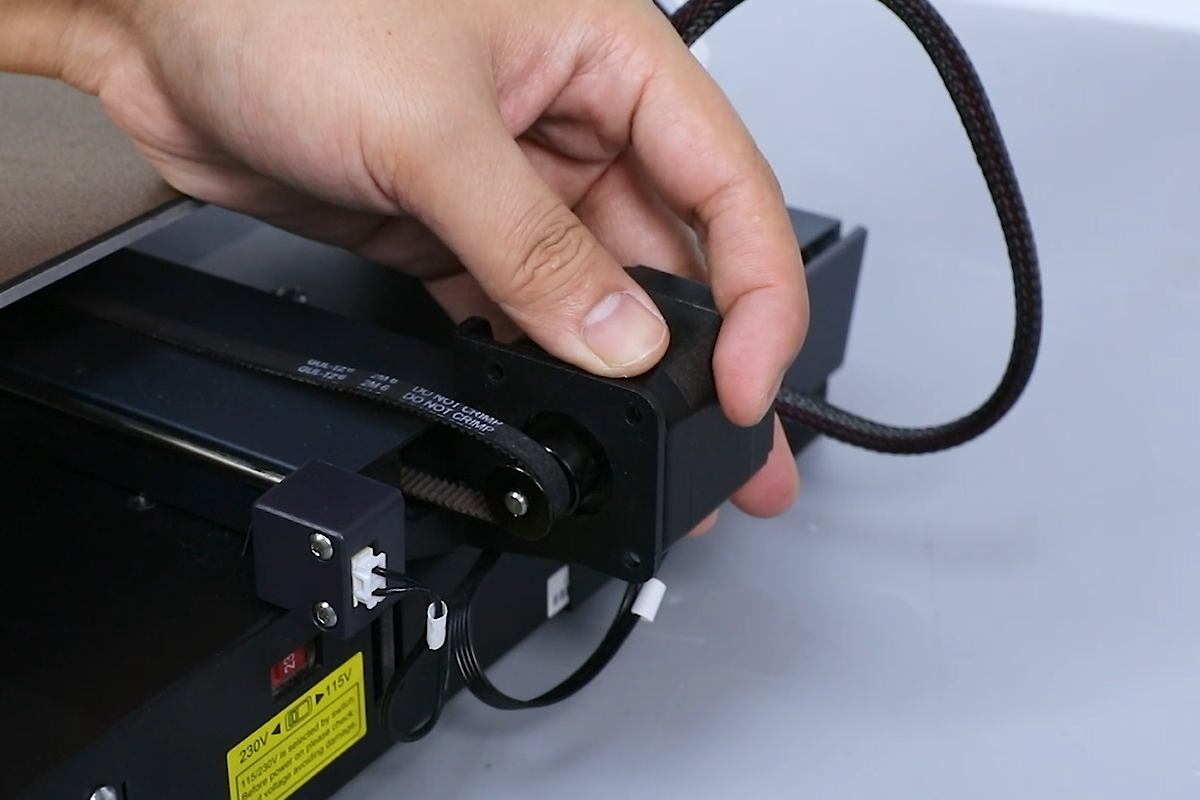

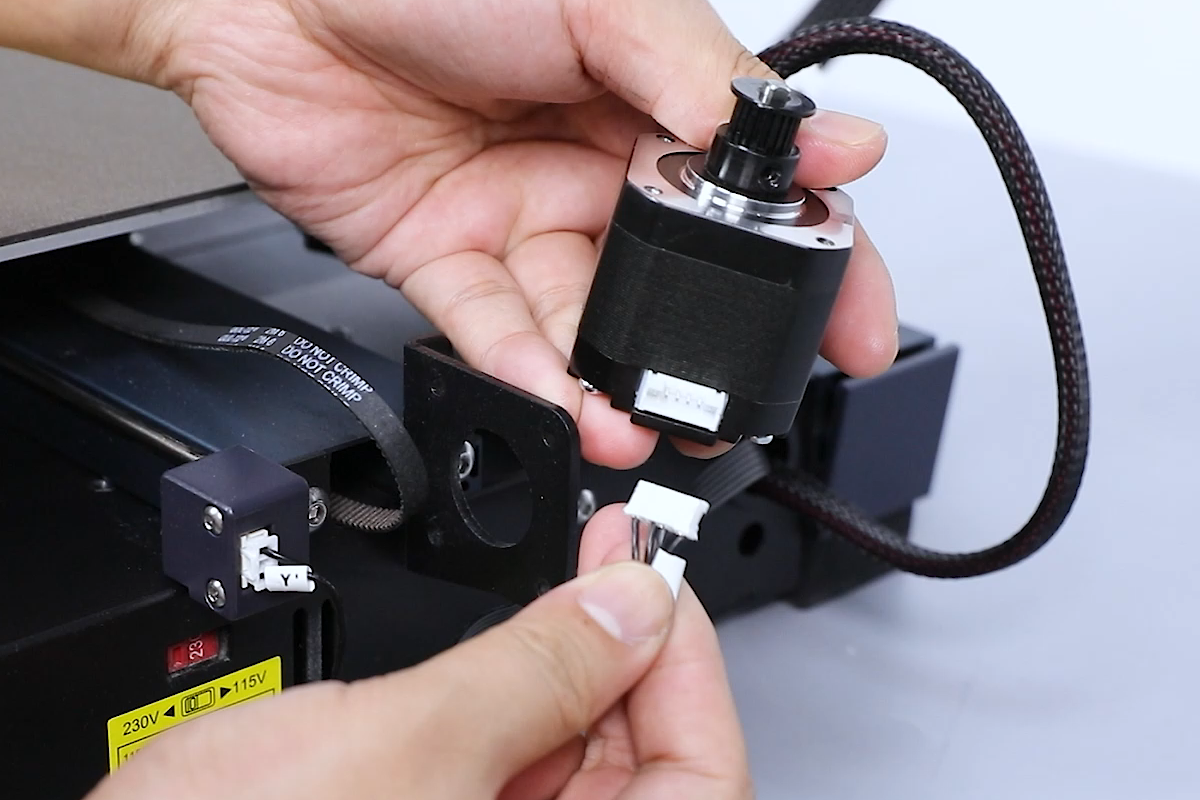

3. Sacá la correa dentada de la polea. Retirá el bloque del motor del soporte del eje Y y desenchufá el cable.

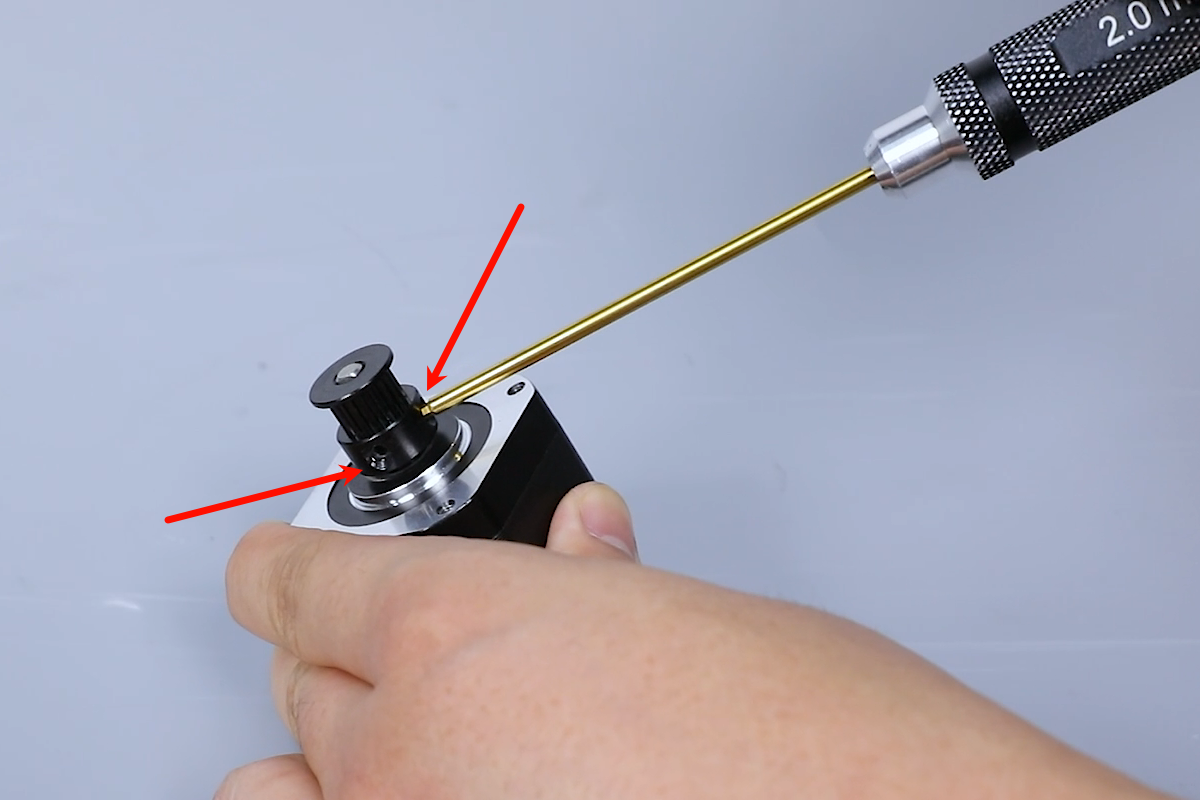

4. Aflojá los 2 tornillos que fijan la polea dentada con una llave Allen de 2.0 mm y sacá la polea.

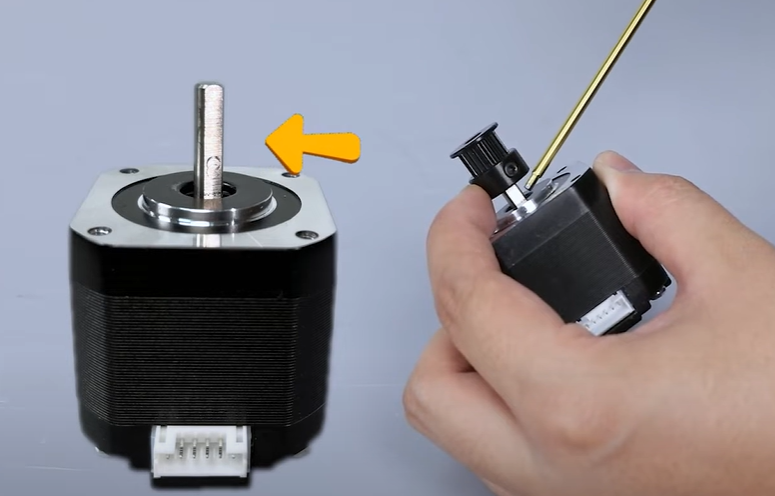

5. Instalá la polea dentada en el eje del motor nuevo. Nota: Uno de los tornillos de la polea tiene que quedar ajustado contra la parte plana del eje del motor.

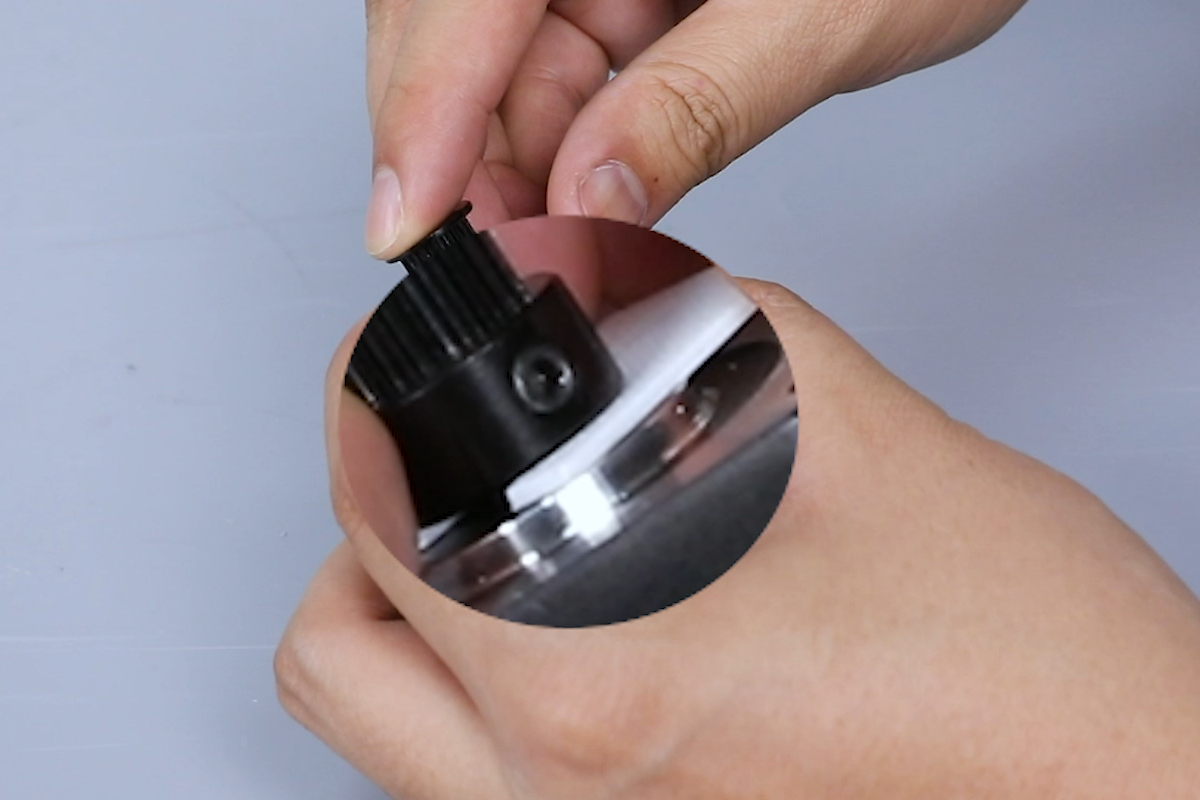

6. Agarrá el espaciador de 1 mm de espesor y metelo entre la polea dentada y el motor. Ajustá los dos tornillos que sostienen la polea usando una llave Allen H2.0 y después sacá el espaciador.
7. Enchufá el cable del motor del eje Y en su puerto y enganchá la correa del eje Y en la polea dentada del motor.
8. Ajustá los 4 tornillos que fijan el motor usando la llave Allen de 2.5 mm.

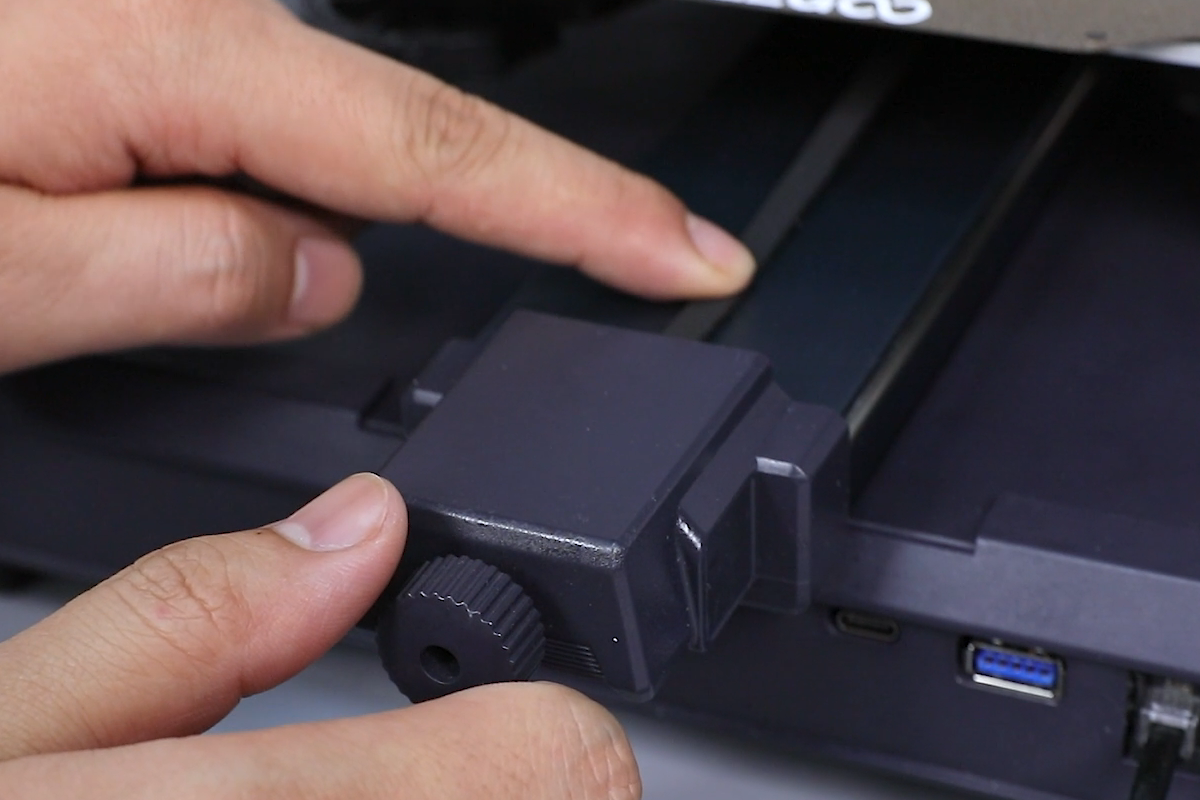

9. Girá la perilla del tensor de la correa del eje Y hasta lograr una tensión moderada, que no quede ni muy floja ni muy tirante.
10. Prendé la impresora. Después de que haga el proceso de homing, ya está lista para usar.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
