En esta guía te mostramos paso a paso cómo reemplazar el motor del eje X de tu impresora Neptune. Asegurate de tener las herramientas a mano y seguí las instrucciones con cuidado para dejar todo bien calibrado. Acordate siempre de apagar la máquina antes de arrancar con el desarme.
Herramientas y materiales
Llave Allen de 2.0 mm x1
Precauciones
Antes de empezar, apagá la impresora.
Instrucciones

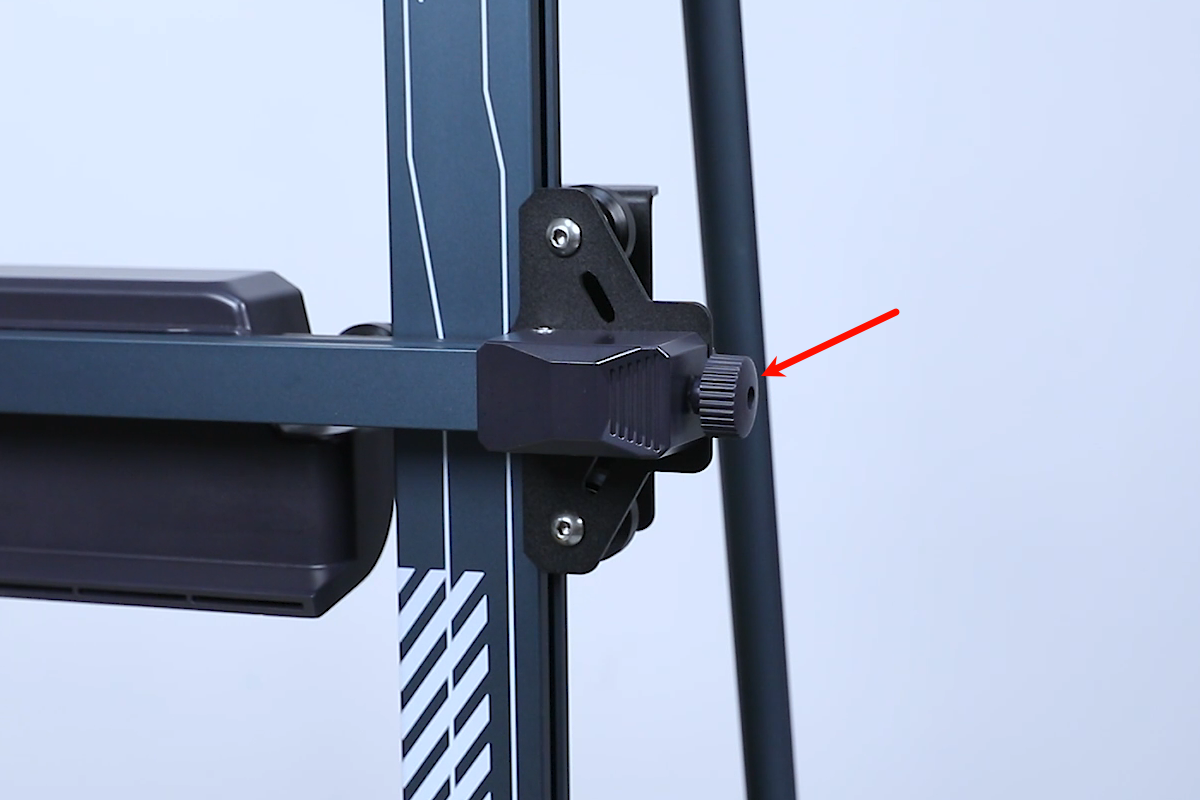

Aflojá la tuerca a rosca del tensor de la correa del eje X.

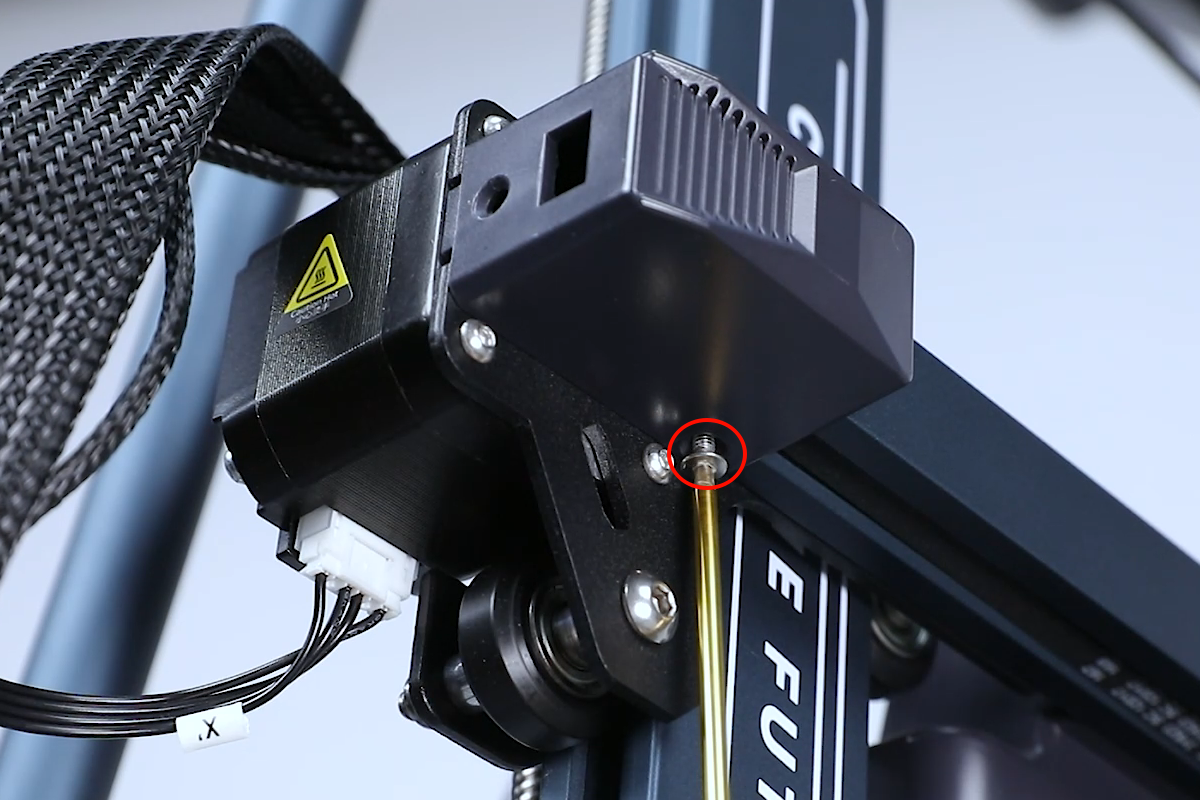

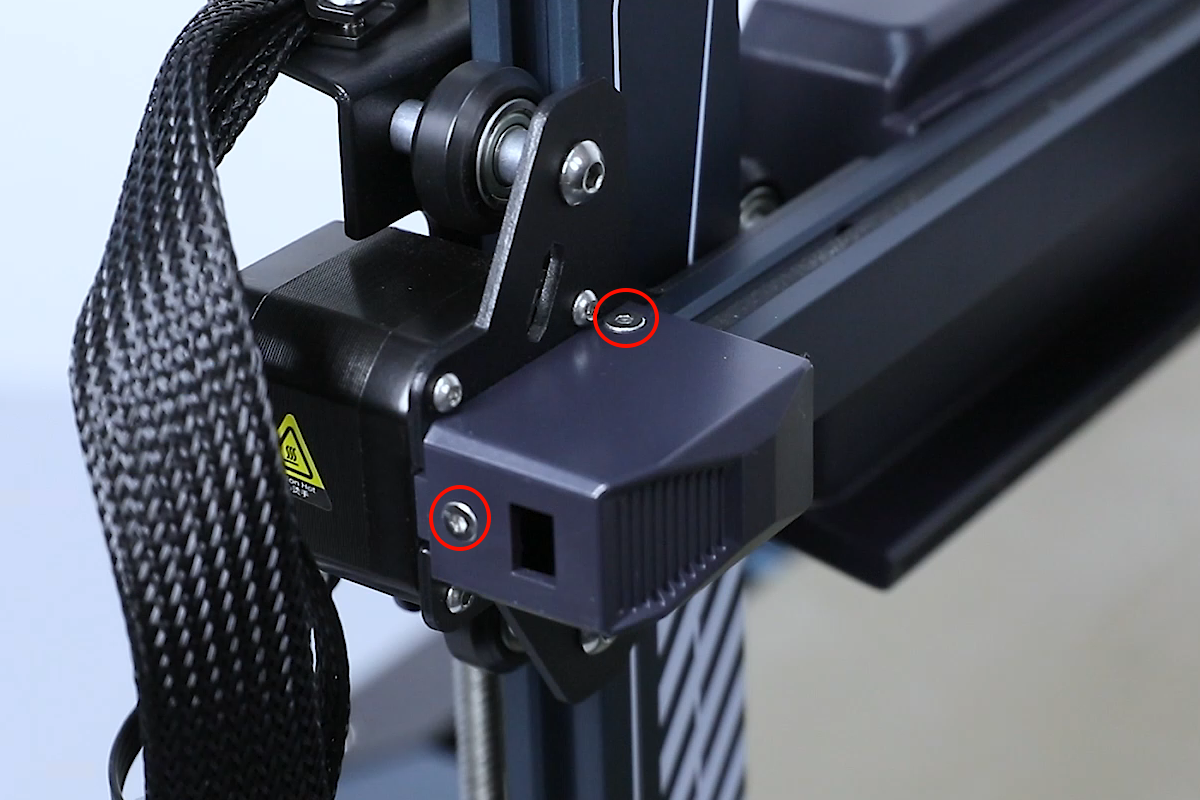

Aflojá los tres tornillos que agarran la carcasa del tope del eje X usando una llave Allen de 2.0 mm. Sacá la carcasa.

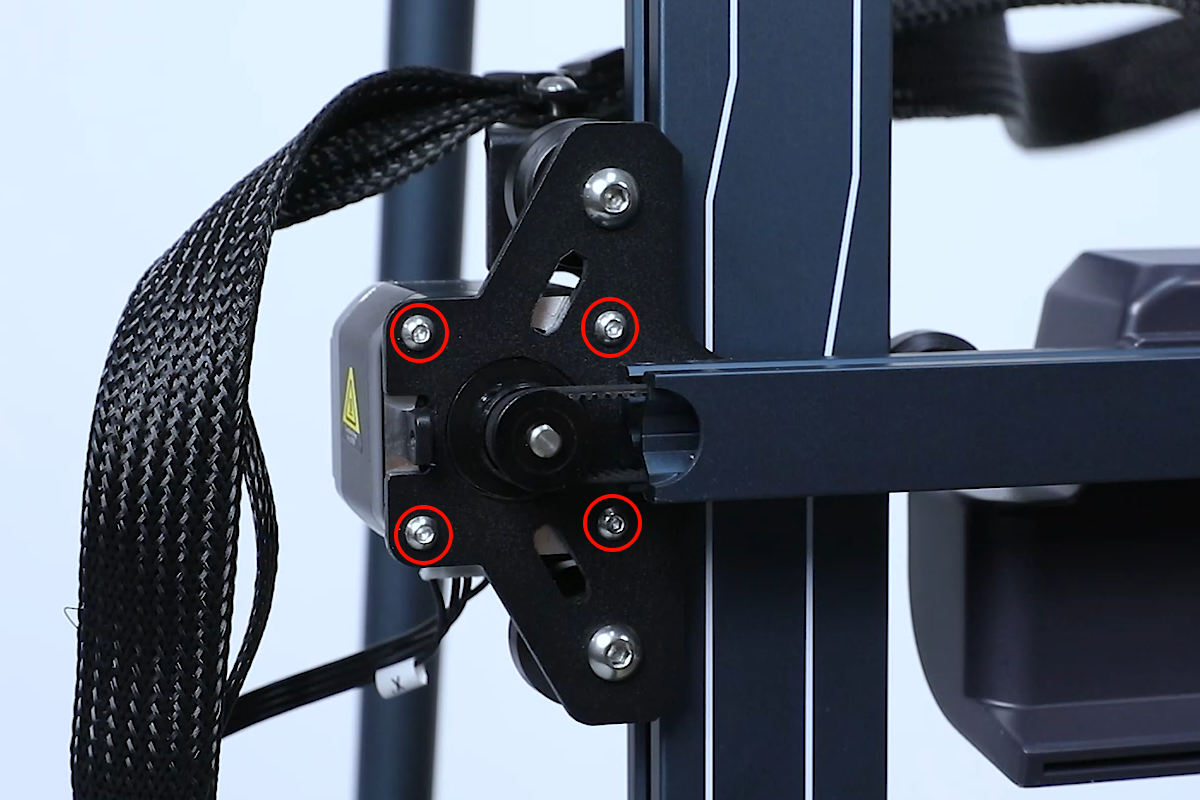

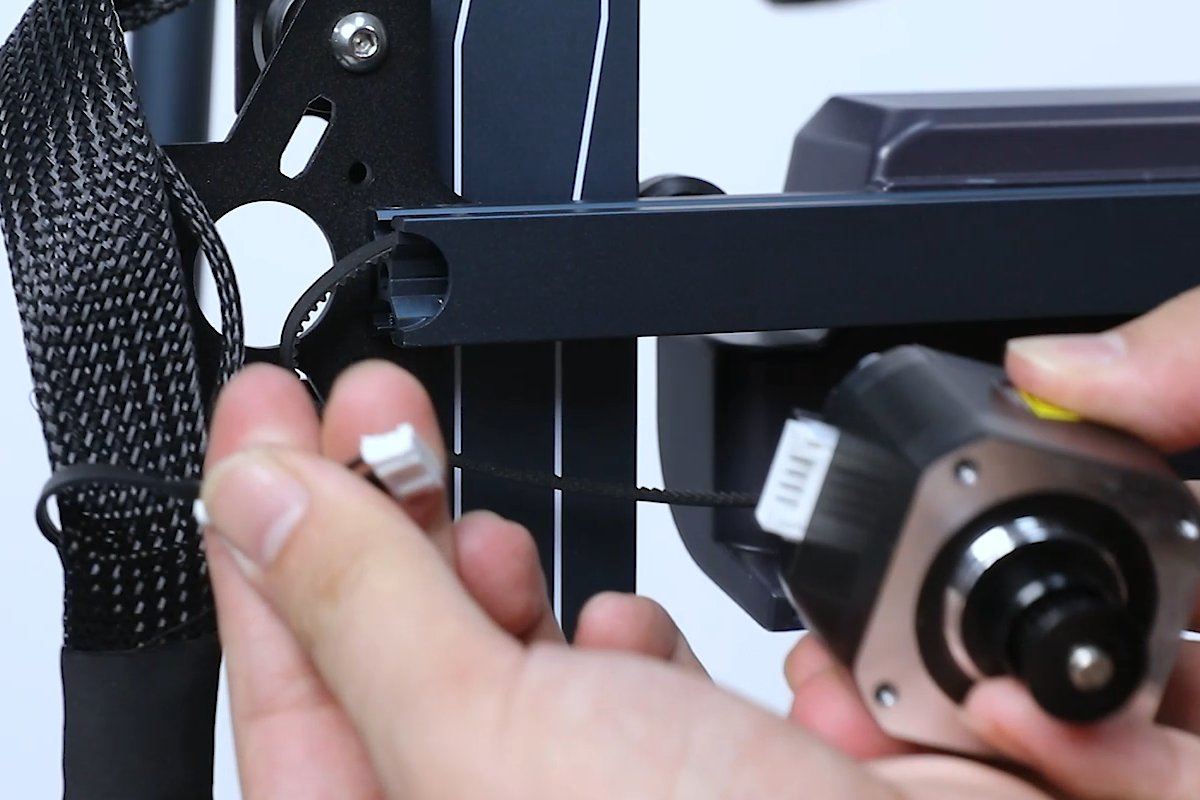

Aflojá los cuatro tornillos que fijan el motor del eje X usando una llave Allen de 2.5 mm. Desconectá los cables y retirá el motor.

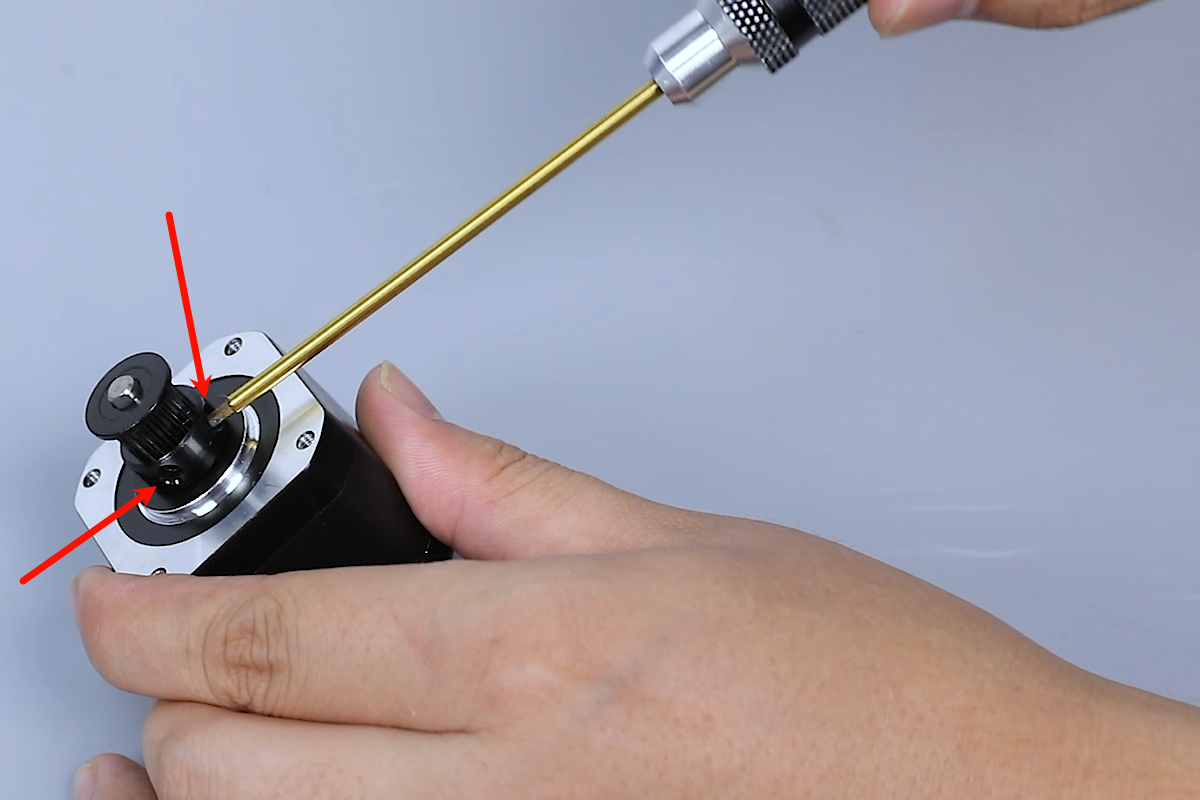

Aflojá los dos tornillos que ajustan la polea dentada del motor con una llave Allen de 2.0 mm. Sacá la polea.

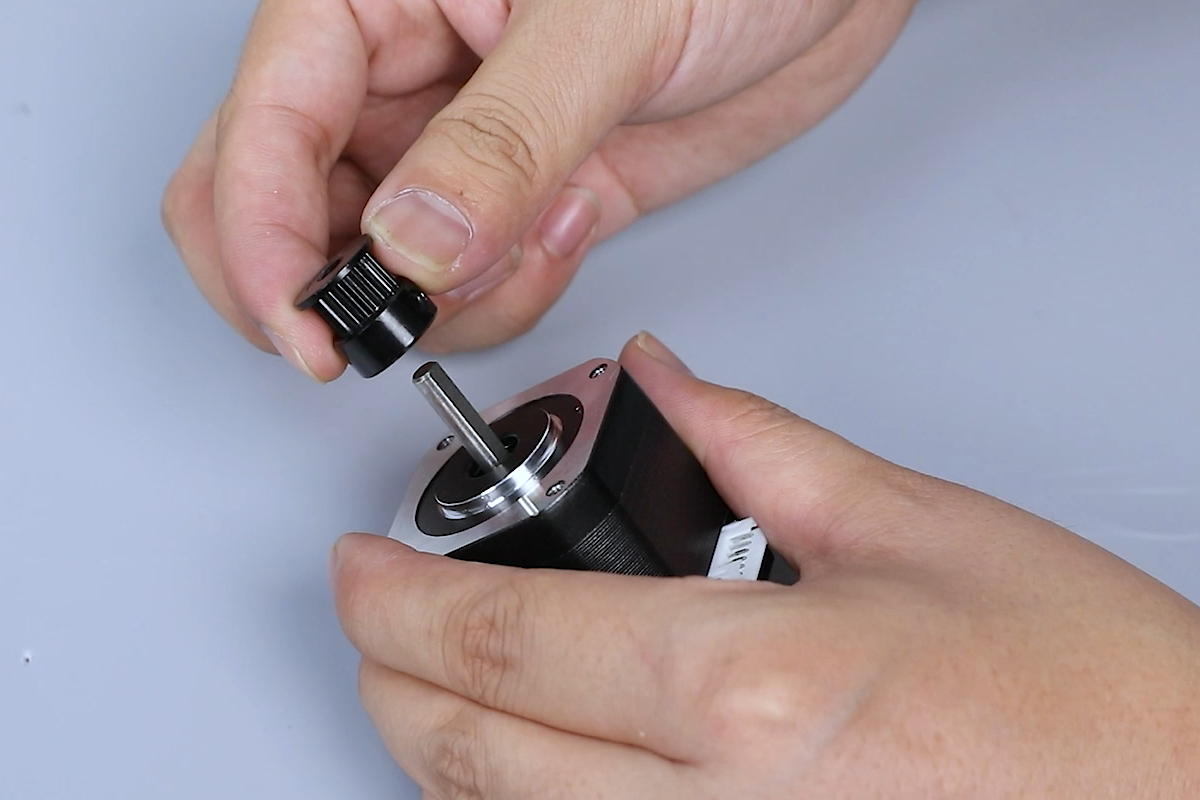

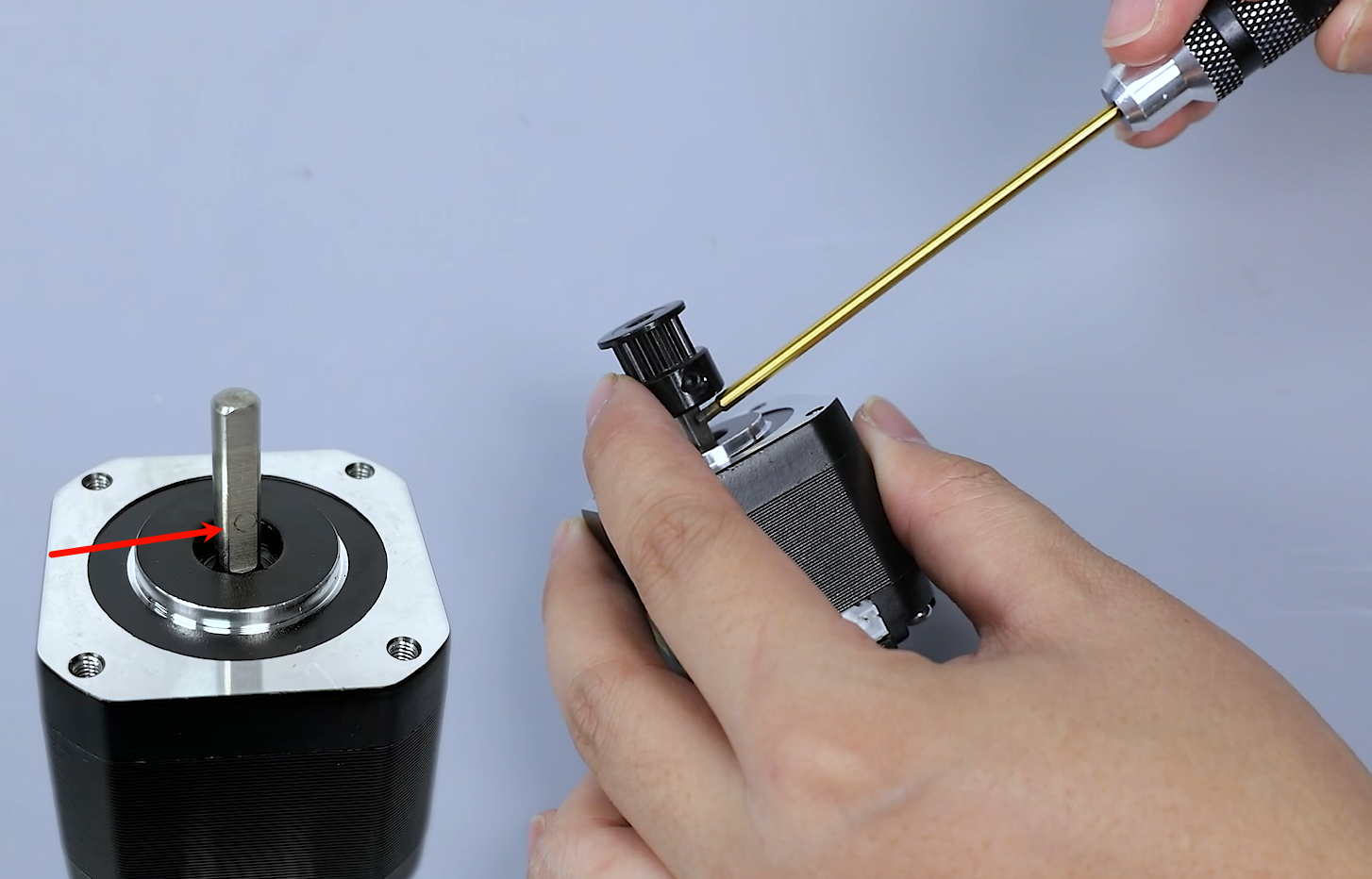

Colocá la polea dentada en el eje del motor nuevo. Ajustá apenitas uno de los tornillos de la polea contra el eje.

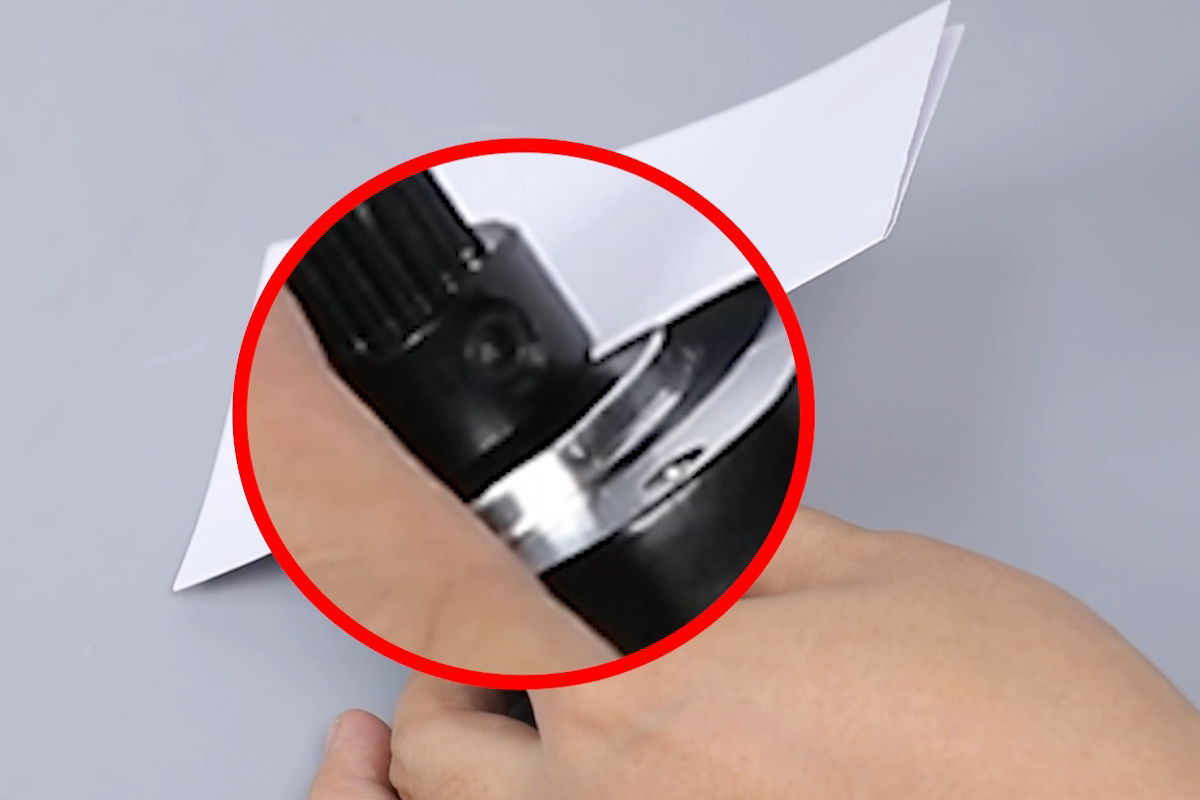

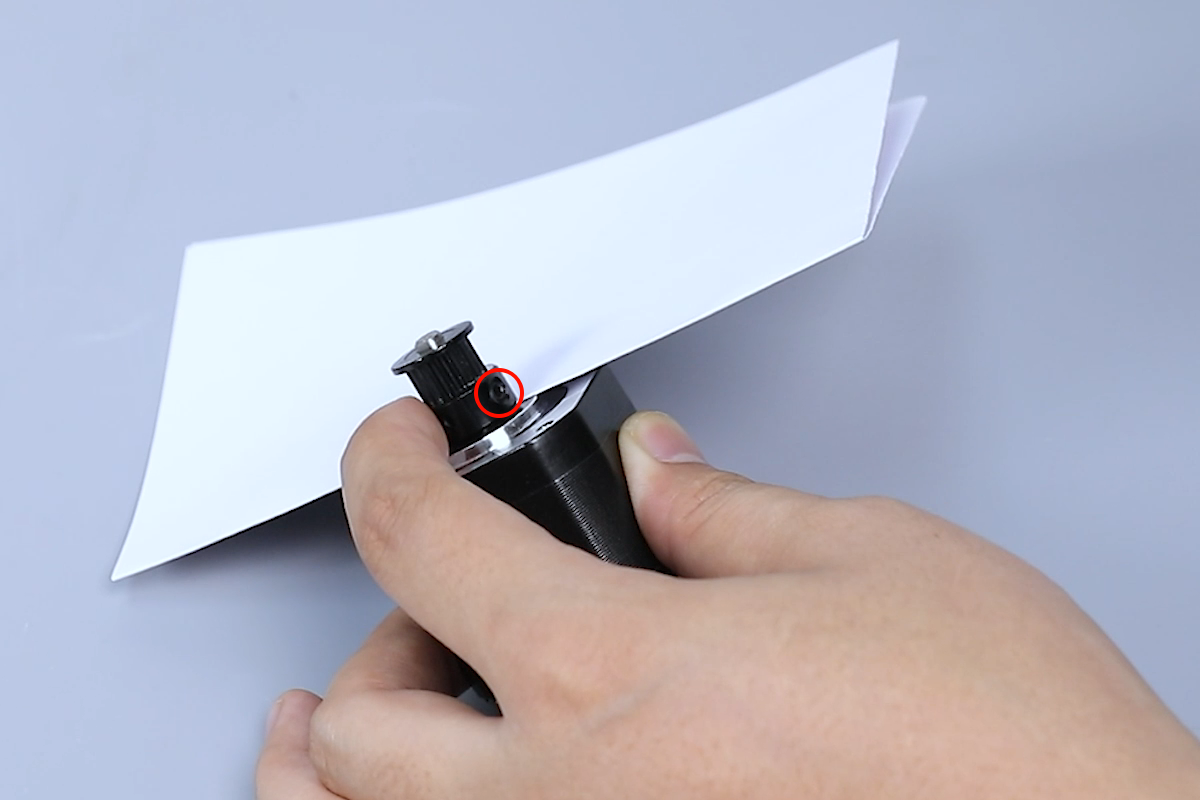

Poné un pedacito de papel A4 entre la polea dentada y el motor.

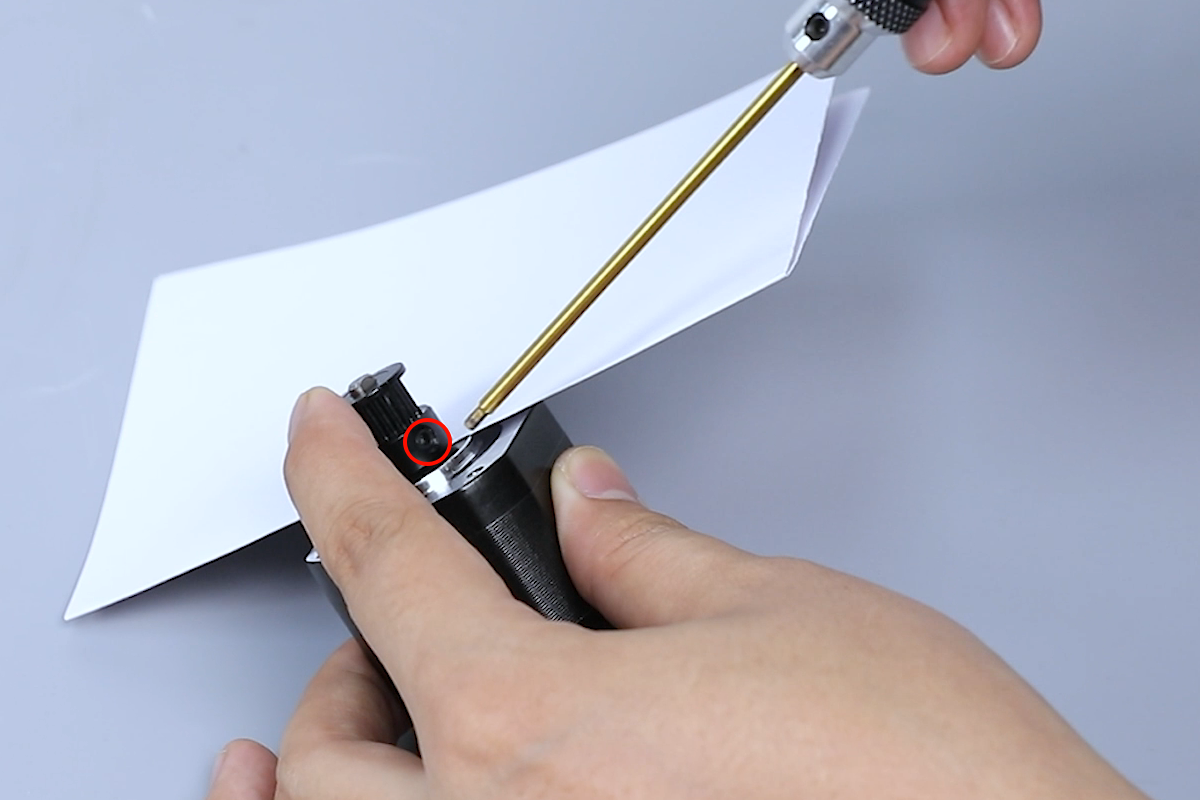

Apretá bien los dos tornillos para fijar la polea usando la llave Allen de 2.0 mm. Sacá el papel A4.
Pasá la correa del eje X por la polea del motor.
Ajustá los cuatro tornillos para volver a fijar el motor del eje X. Enchufale los cables.
Alineá la carcasa del tope del eje X con los agujeros, acomodala en su posición de instalación y apretá los tornillos con la llave Allen de 2.0 mm.
Girá la perilla del tensor de la correa para dejarla con una tensión moderada, que no te quede ni muy floja ni muy tirante.
Prendé la impresora. Una vez que termine de hacer el homing, ya la tenés lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
