En esta guía te mostramos cómo cambiar la placa UV LED de tu impresora. Seguí los pasos con cuidado y asegurate de tener las herramientas a mano antes de arrancar. Dale, vamos a ver cómo se hace para dejar tu equipo a punto.
Herramientas y materiales
- Llave Allen de 2.0mm x 1
- Llave Allen de 2.5mm x 1

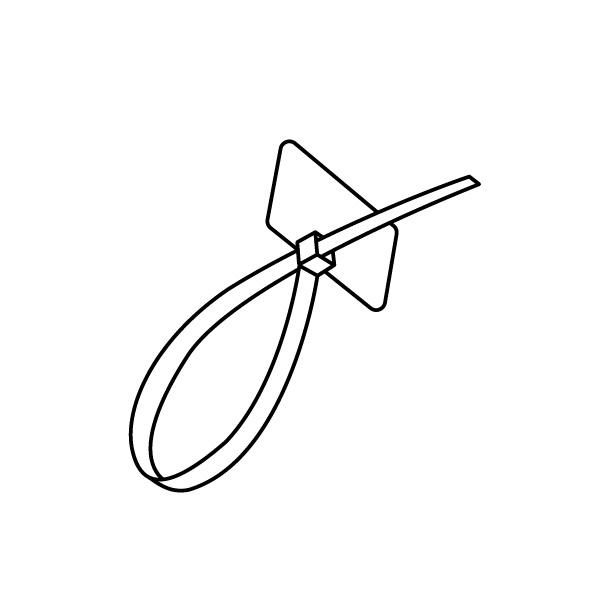

- Precintos
Instrucciones
Cómo sacar la placa UV LED vieja
Apagá la impresora y desenchufala.

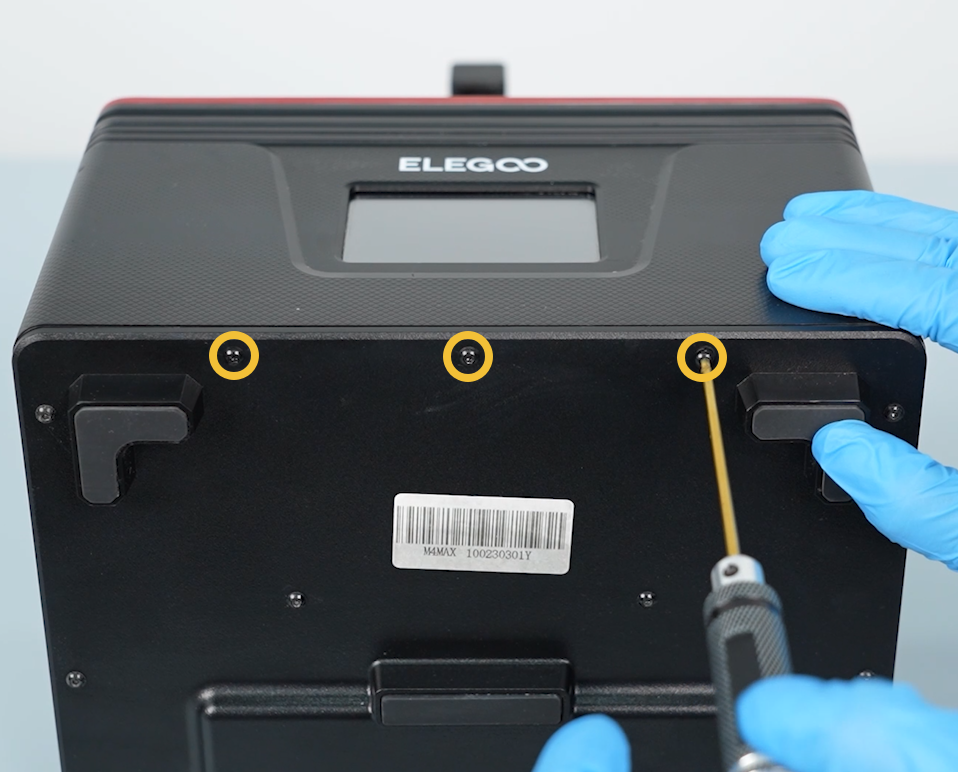

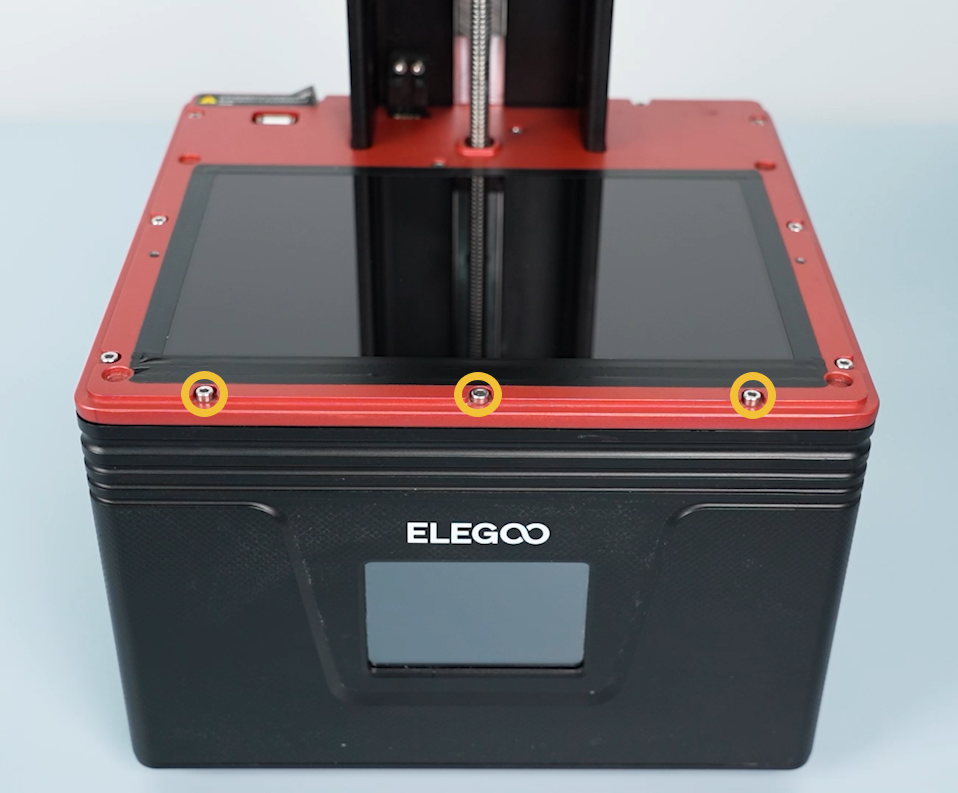

Aflojá los tres tornillos de la parte de arriba de la tapa frontal usando una llave Allen de 2.5mm.

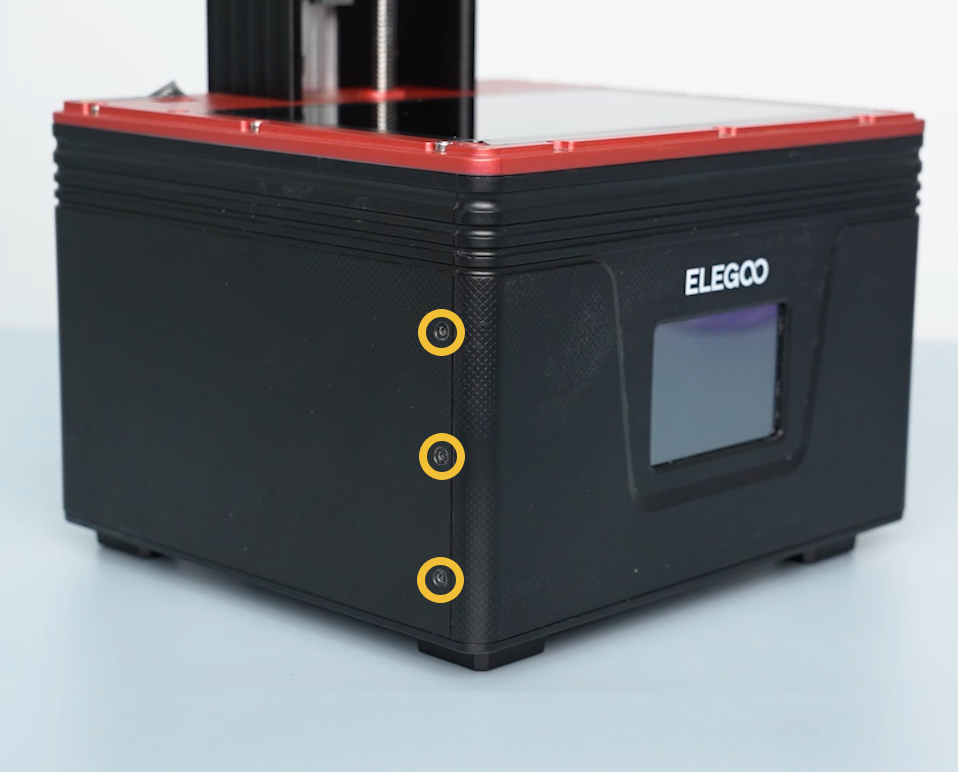

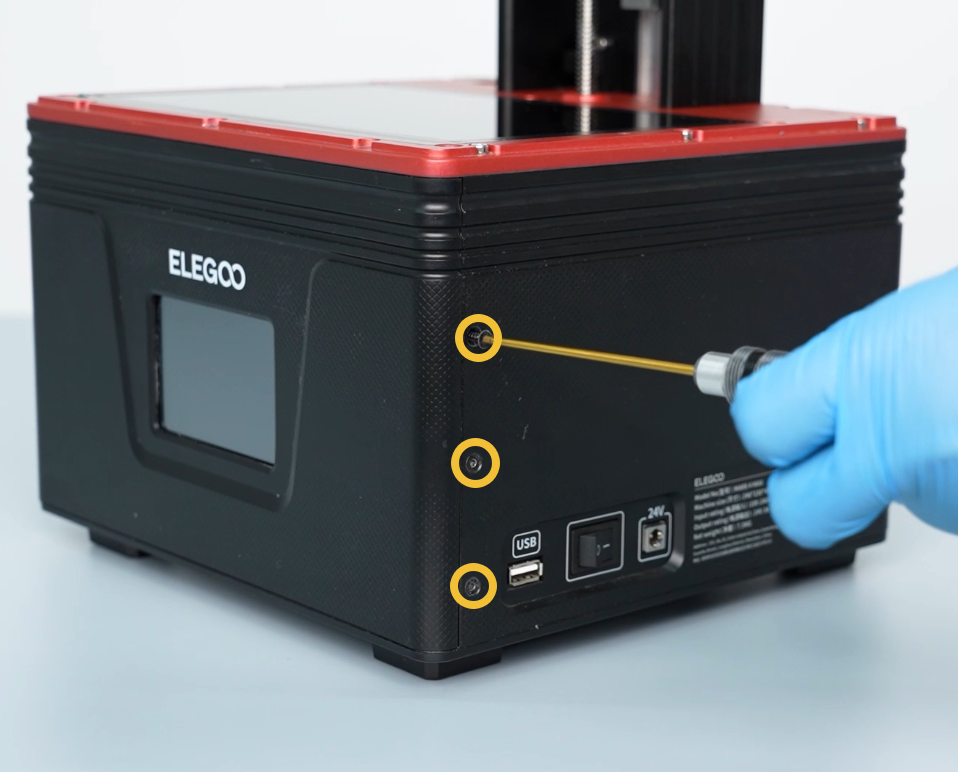

Aflojá los tres tornillos que agarran los costados y la parte de abajo de la tapa frontal con una llave Allen de 2.0mm.
Nota: Adentro hay cables cinta (ribbon). Tené cuidado al sacar la tapa.

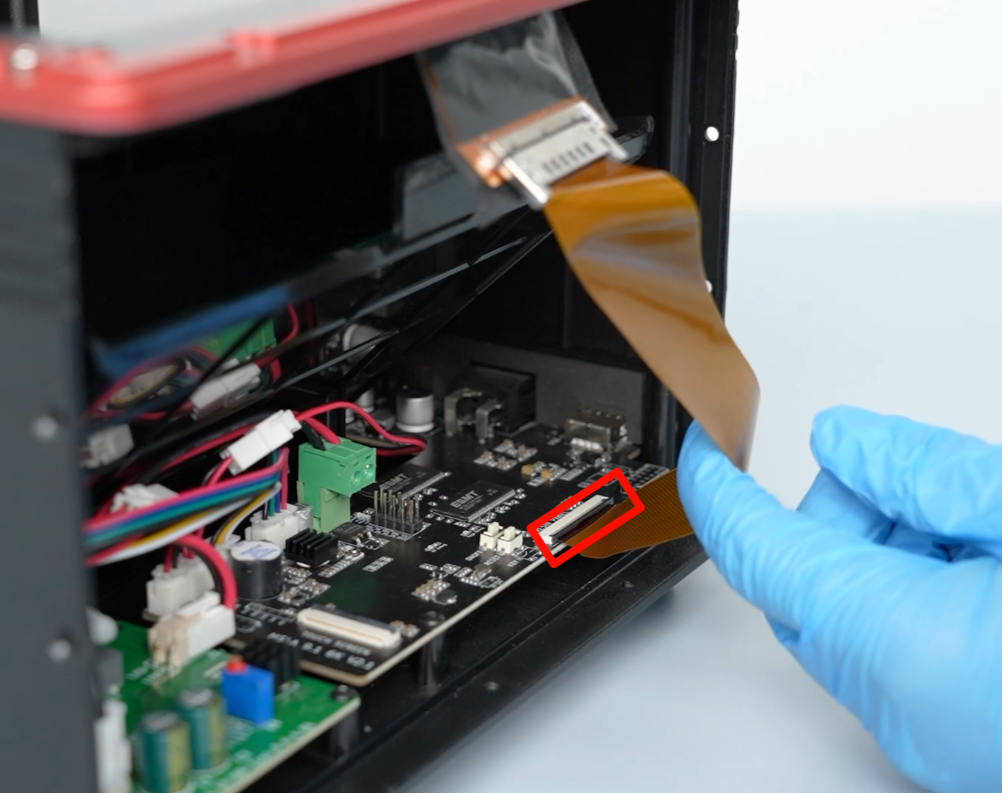

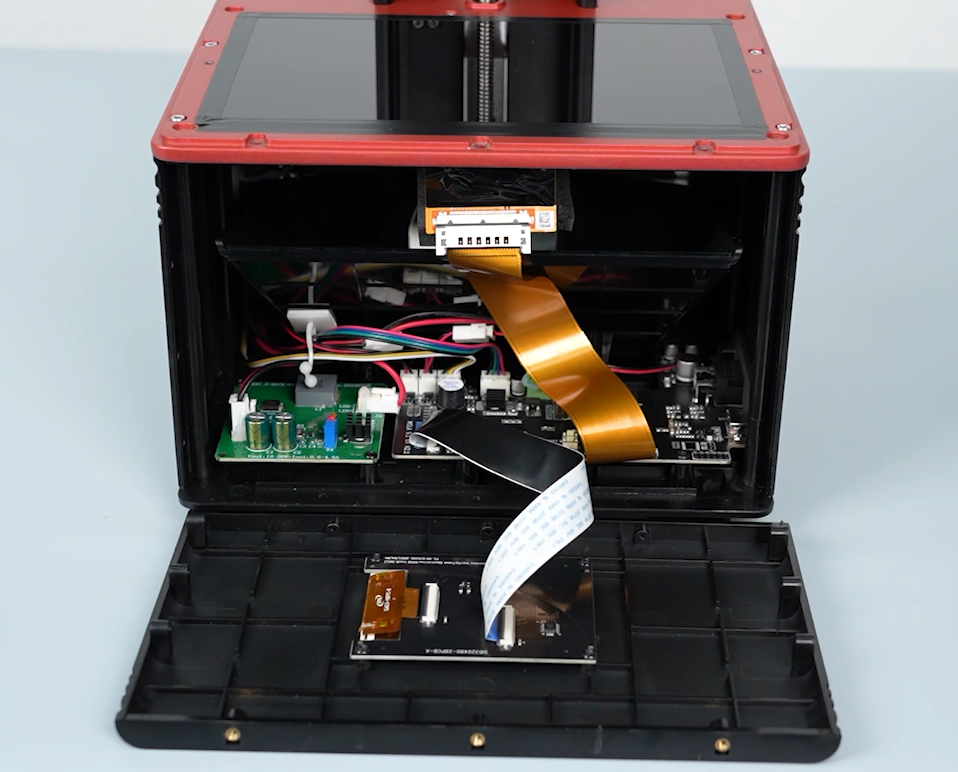

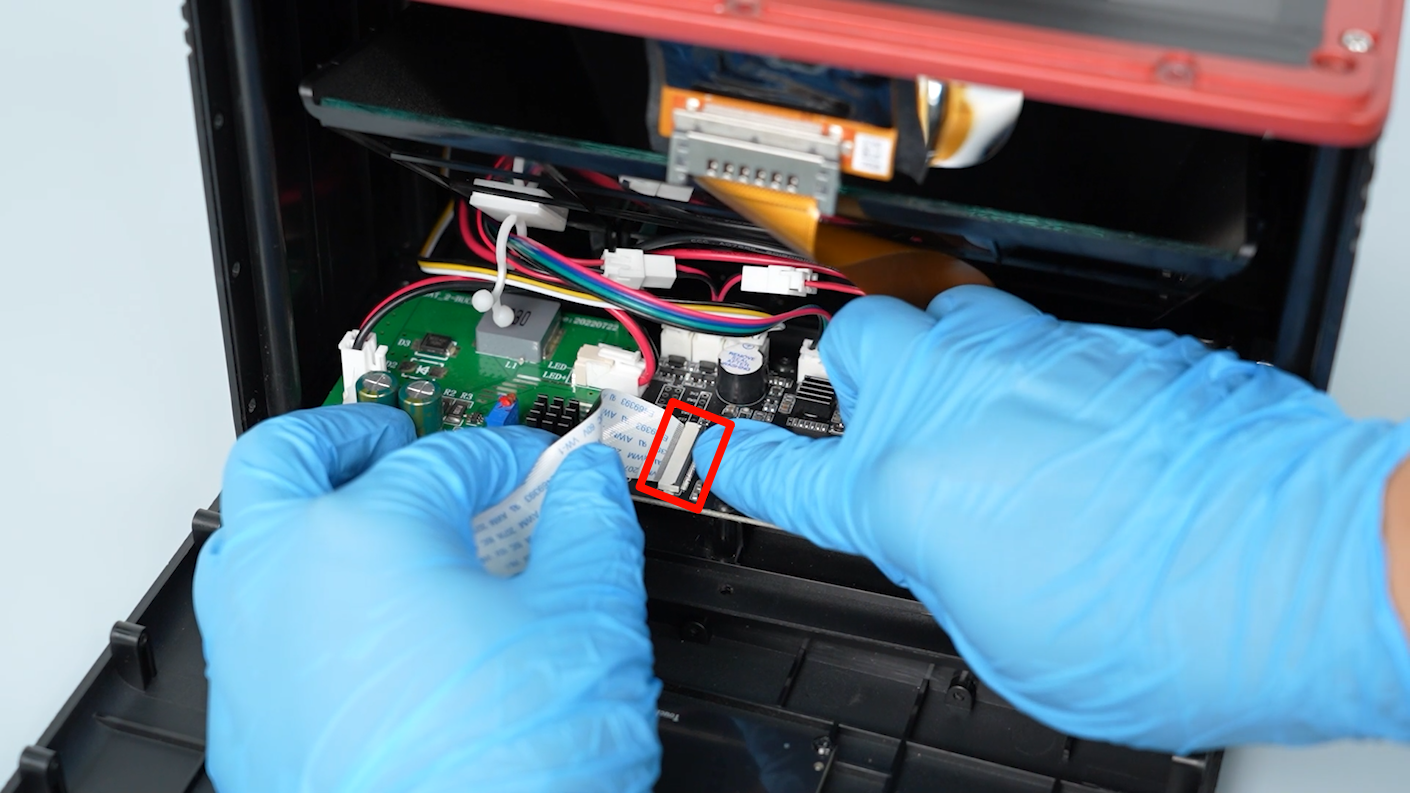

Levantá la trabita del conector del cable de la pantalla táctil en la motherboard, sacá el cable y retirá la tapa frontal.

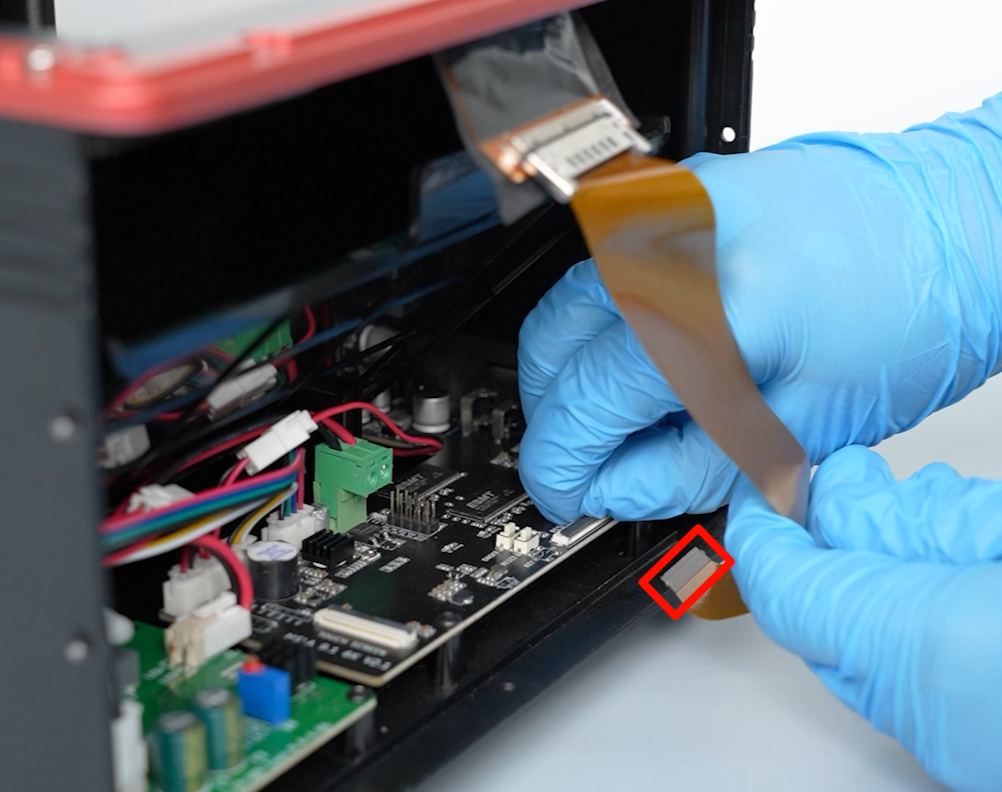

Levantá la traba del conector y desconectá el cable de la pantalla LCD.

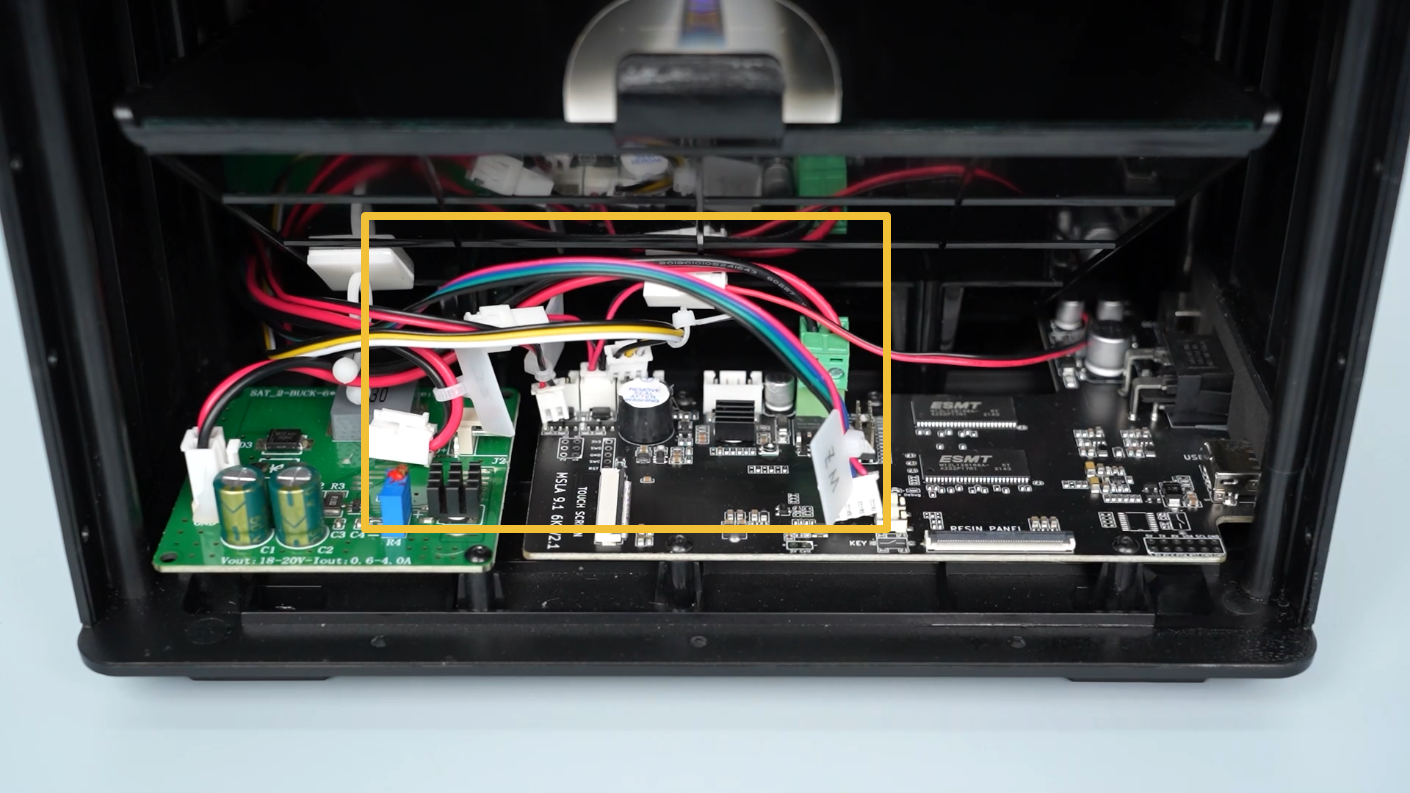

Usá etiquetas o precintos marcados para identificar los cables en la motherboard, así después te es más fácil volver a conectarlos.

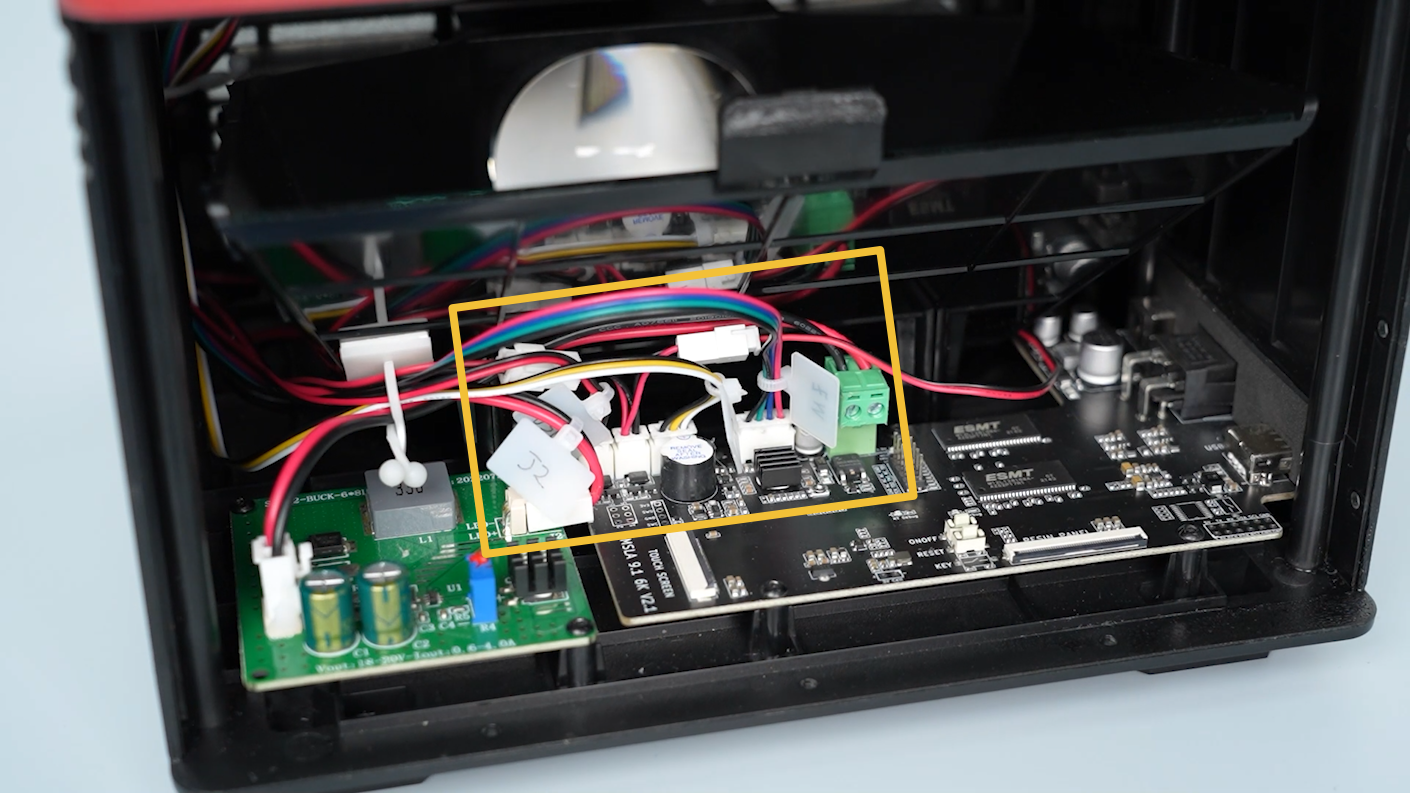

Desconectá los cables de la placa UV LED, el purificador de aire, el sensor de límite y el motor del eje Z en la motherboard. Sacá los cables del clip que los sujeta.
Aflojá los ocho tornillos que sujetan la carcasa central con la llave Allen de 2.5mm.
Incliná la carcasa central para atrás unos 45°. Sacá los cables del clip interno de la base.
Acomodá los cables cinta. Levantá la carcasa central.
Desconectá los cables del ventilador.
Aflojá los dos tornillos que agarran el protector de la lente en la tapa inferior de la impresora usando la llave Allen de 2.0mm.
Aflojá los dos tornillos que están adentro del protector de la lente usando la llave Allen de 2.5mm.
Levantá el protector de la lente junto con todo el conjunto de la placa UV LED.
Aflojá los cuatro tornillos que sujetan el disipador térmico con la llave Allen de 2.5mm y retiralo.
Aflojá los cuatro tornillos que agarran la placa UV LED con la llave Allen de 2.5mm. Sacá la placa.
Cómo instalar la placa UV LED nueva
Agarrá la placa UV LED nueva y ponele una cantidad adecuada de pasta térmica en la parte de atrás.
Alineá la placa UV LED con los agujeros y colocala en su posición de instalación. Ajustá los cuatro tornillos que la sujetan usando la llave Allen de 2.5mm.
Limpiá cualquier resto de pasta térmica que haya rebalsado alrededor de la placa usando papel de cocina.
Agarrá el protector de la lente. Alineá el disipador con los agujeros y ponelo en su lugar. Ajustá los cuatro tornillos que lo sujetan con la llave Allen de 2.5mm.
Nota: Alineá el cable de la placa UV LED para que pase justo por la ranura.
Agarrá el conjunto del protector de la lente y la placa UV LED. Acomodá bien los cables de la placa y del ventilador para que no queden aplastados.
Alineá el protector de la lente y la placa UV con los agujeros y colocalos en su posición.
Ajustá los dos tornillos de adentro del protector de la lente usando la llave Allen de 2.5mm.
Ajustá los dos tornillos que agarran el protector de la lente a la tapa inferior de la impresora usando la llave Allen de 2.0mm.
Conectá los cables del ventilador y de la placa UV LED en los puertos correspondientes de la motherboard.
Alineá la carcasa central con los agujeros de la base y acomodala en su lugar. Incliná la carcasa unos 45° para atrás y meté los cables adentro del clip interno de la base.
Acomodá bien los cables. Apoyá la carcasa central para que quede plana y ajustá los ocho tornillos que la sujetan usando la llave Allen de 2.5mm.
Conectá los cables del motor del eje Z, el sensor de límite y el purificador de aire en la motherboard. Acomodalos bien y agarralos con los clips para cables.
Enchufá el cable de la pantalla LCD en el puerto de la motherboard y bajá la trabita para asegurarlo.
Nota: El cable de la pantalla LCD tiene una posición de instalación fija, fijate de ponerlo bien.
Agarrá la tapa frontal. Conectá los cables cinta de la pantalla táctil en el puerto de la motherboard. Bajá la trabita para fijarlo.
Nota: Los cables cinta de la pantalla táctil también tienen una posición fija.
Alineá la tapa frontal con los agujeros y ponela en su lugar. Ajustá los tres tornillos que agarran la parte de arriba de la tapa.
Ajustá los tres tornillos que sujetan los costados y la parte de abajo de la tapa frontal usando la llave Allen de 2.0mm.
Prendé la impresora. En la pantalla táctil, andá a Tool - Calibrate - Next. Fijate que el patrón de prueba se ilumine correctamente en la pantalla de exposición. Después de volver a nivelar la impresora, ya la podés usar normalmente.
