Reemplazo de la placa base del mini calefactor

En esta guía te explicamos cómo cambiar la placa base de tu mini calefactor de forma rápida y segura. Asegurate de tener a mano las herramientas necesarias antes de arrancar. Siguiendo estos pasos, vas a dejar tu equipo funcionando al cien …

En esta guía te explicamos cómo cambiar la placa base de tu mini calefactor de forma rápida y segura. Asegurate de tener a mano las herramientas necesarias antes de arrancar. Siguiendo estos pasos, vas a dejar tu equipo funcionando al cien por ciento.

Herramientas y materiales

  • Un destornillador Phillips
  • Un destornillador plano
  • Una placa base nueva para el mini calefactor

Instrucciones

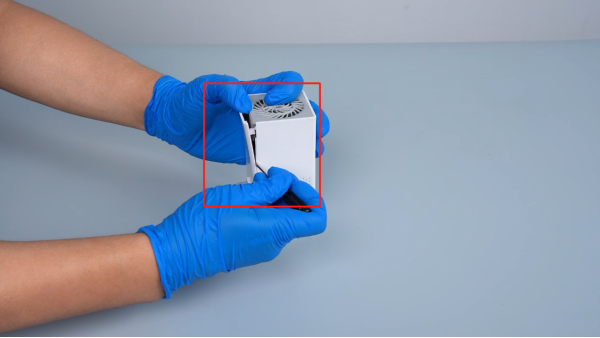

  1. Hacé palanca para abrir una pequeña separación en la tapa trasera del mini calefactor. Usá un destornillador plano para retirar la tapa. Nota: la tapa trasera del mini calefactor está sujeta a presión con trabas.

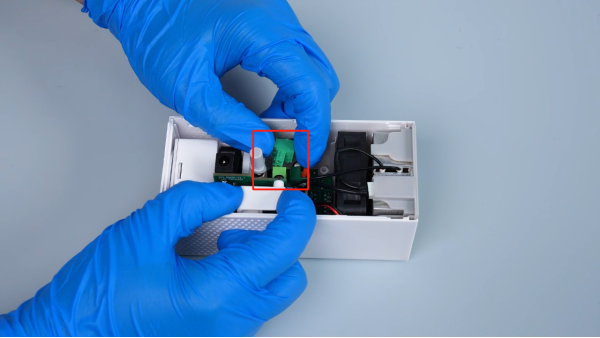

  2. Desconectá los cables planos del puerto de la placa del interruptor.

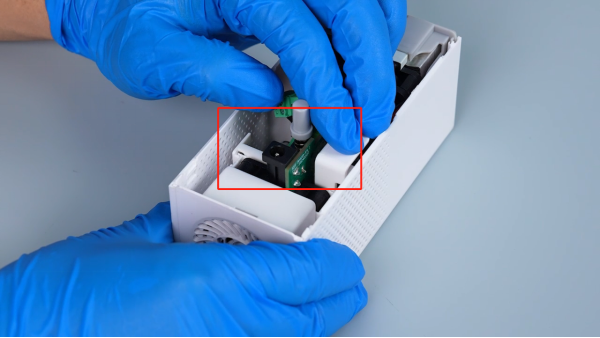

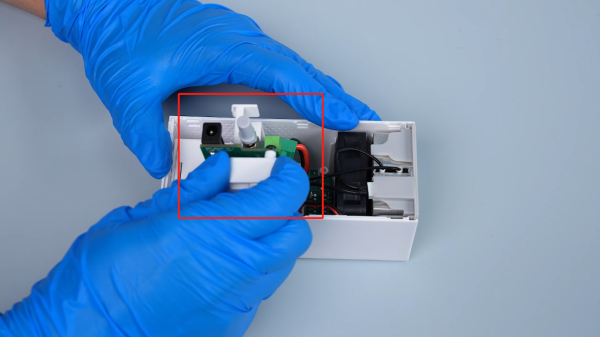

  3. Levantá la placa del interruptor.

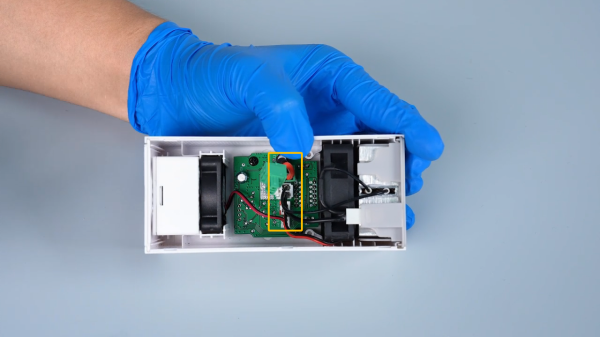

  4. Desconectá los cables planos de todos los puertos de la placa base.

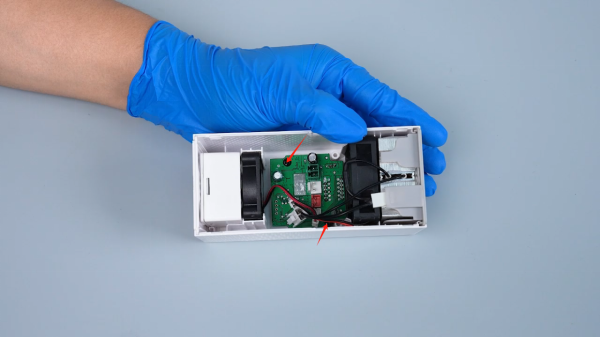

  5. Usá el destornillador Phillips para aflojar los 2 tornillos que sujetan la placa base y retirá la placa vieja.
  6. Acomodá la placa base nueva en su posición de instalación. Alineala con los agujeros y ajustá los 2 tornillos con el destornillador Phillips para que quede firme.

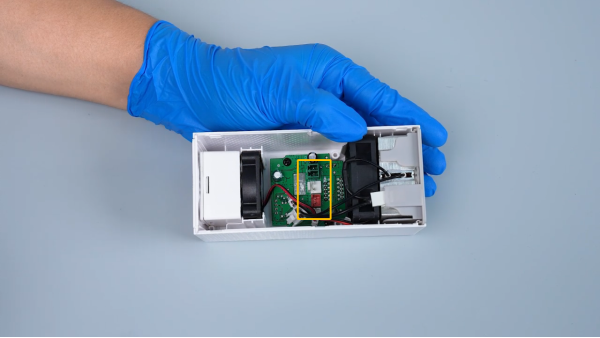

  7. Conectá los cables planos en los puertos de la placa base, guiándote por el tamaño y la forma de cada conexión.

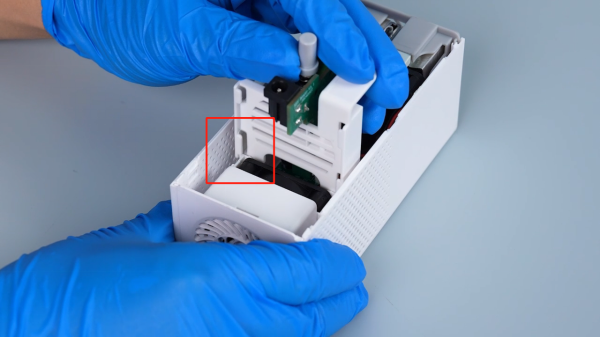

  8. Volvé a colocar la placa del interruptor en su lugar, alineándola con las ranuras.
  9. Conectá los cables planos de la placa del interruptor.

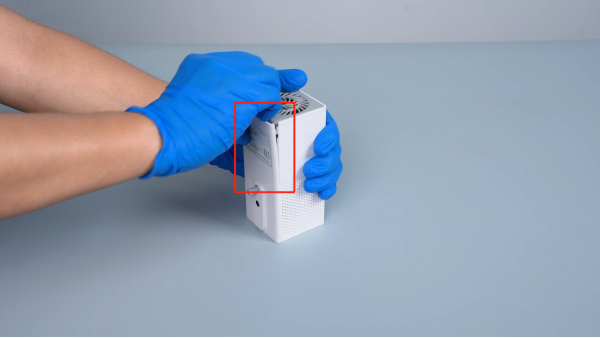

  10. Ubicá la tapa trasera del mini calefactor alineándola con el botón del interruptor. Presioná bien los bordes de la tapa para asegurarte de que las trabas cierren con firmeza.
  11. Instalá el mini calefactor en la impresora. Prendelo y fijate si empieza a funcionar. ¡Listo! El reemplazo de la placa base está terminado.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
