En esta guía te explicamos paso a paso cómo cambiar la placa adaptadora del extruder en tu impresora Neptune. Asegurate de tener a mano las herramientas necesarias y de seguir las medidas de seguridad antes de arrancar. Con un par de llaves Allen y un destornillador, vas a poder dejar tu equipo funcionando al cien por ciento en unos minutos.
Herramientas y materiales
- Llave Allen de 2.5 mm x 1
- Llave Allen de 2.0 mm x 1
- Destornillador Phillips x 1
Precauciones
Apagá la máquina y esperá a que el cabezal de impresión se enfríe por completo antes de meter mano.

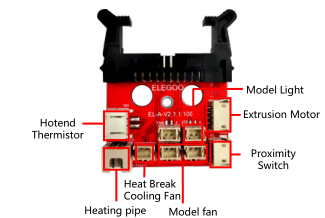

Diagrama de cableado de la placa adaptadora del extruder
(Consultá la imagen del diagrama de cableado de tu placa adaptadora antes de desconectar)
Instrucciones
1 - Desmontar el cabezal de impresión

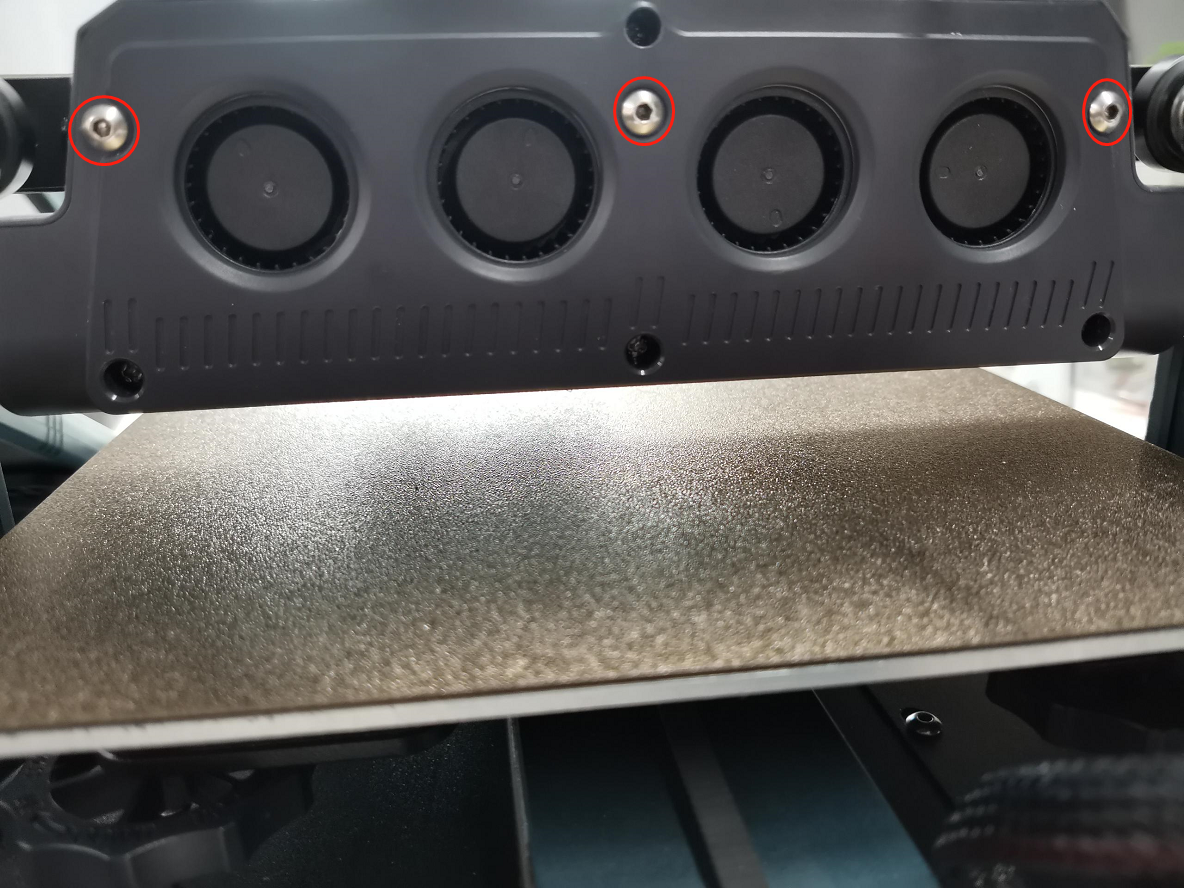

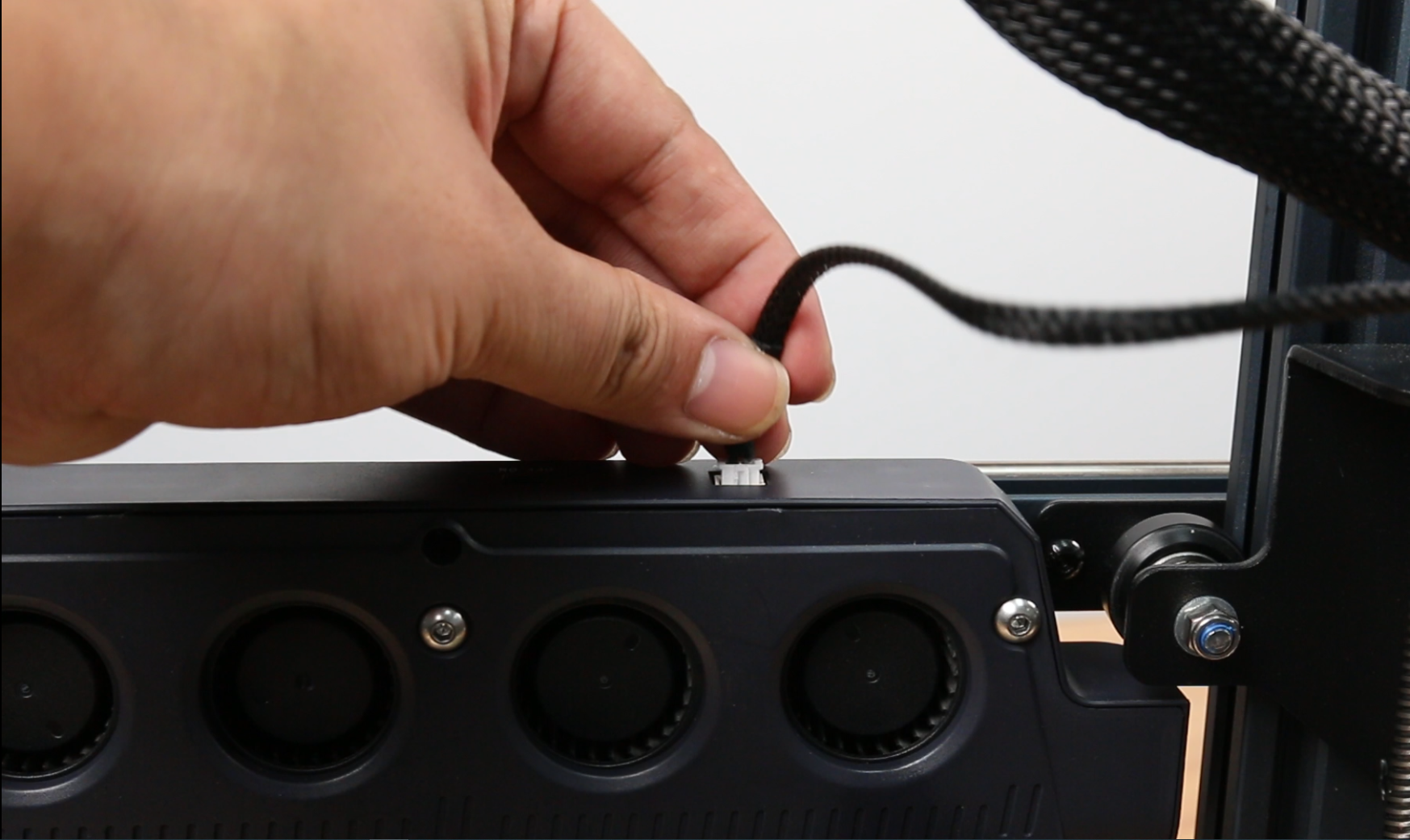

Apagá la impresora. Desconectá los cables del ensamble del ventilador que está justo atrás del cabezal de impresión. Aflojá los tres tornillos del ensamble trasero del ventilador con la llave Allen de 2.5 mm. Retirá el ensamble del ventilador.

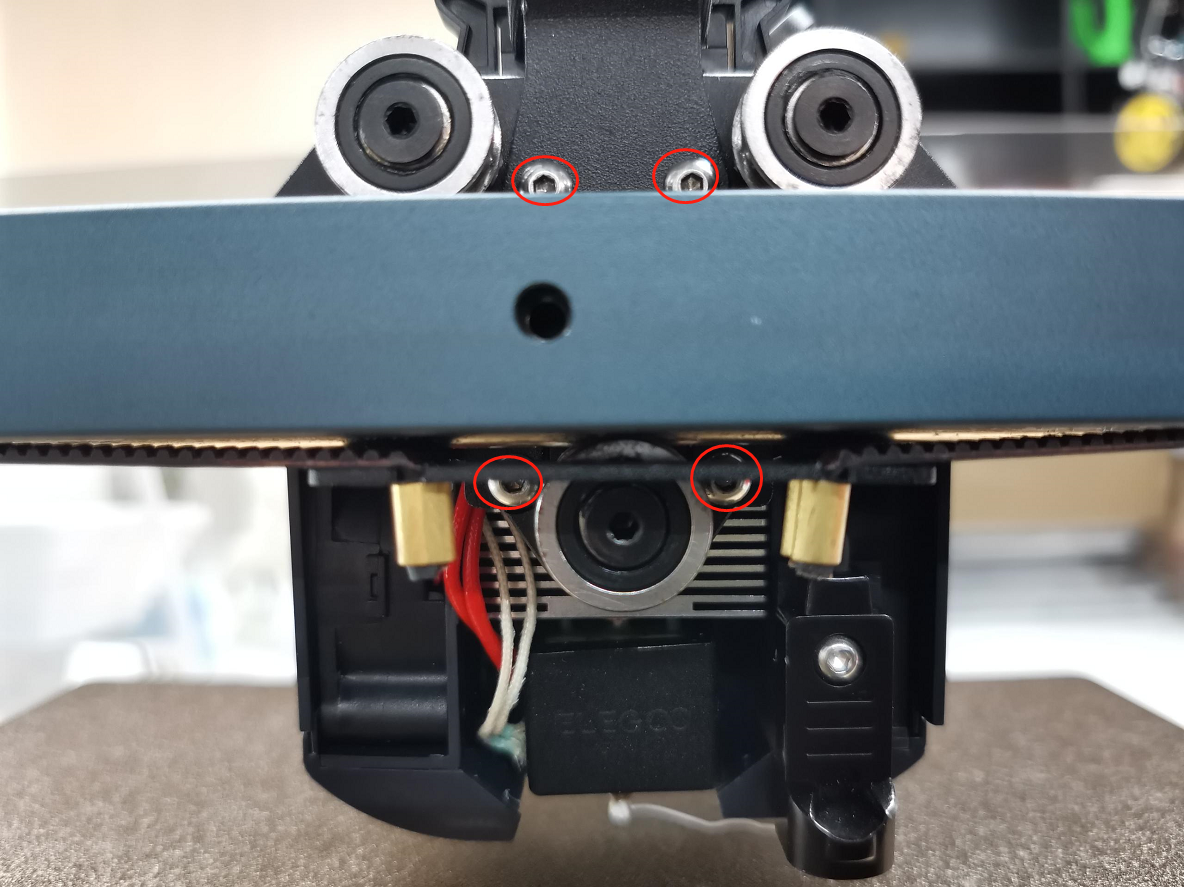

Aflojá los dos tornillos que agarran el soporte del cable con una llave Allen de 2.5 mm. Después, aflojá los dos tornillos que fijan el cabezal de impresión.
Presioná las trabas de ambos lados con la mano. El cable del cabezal va a saltar solo, y ahí lo sacás.

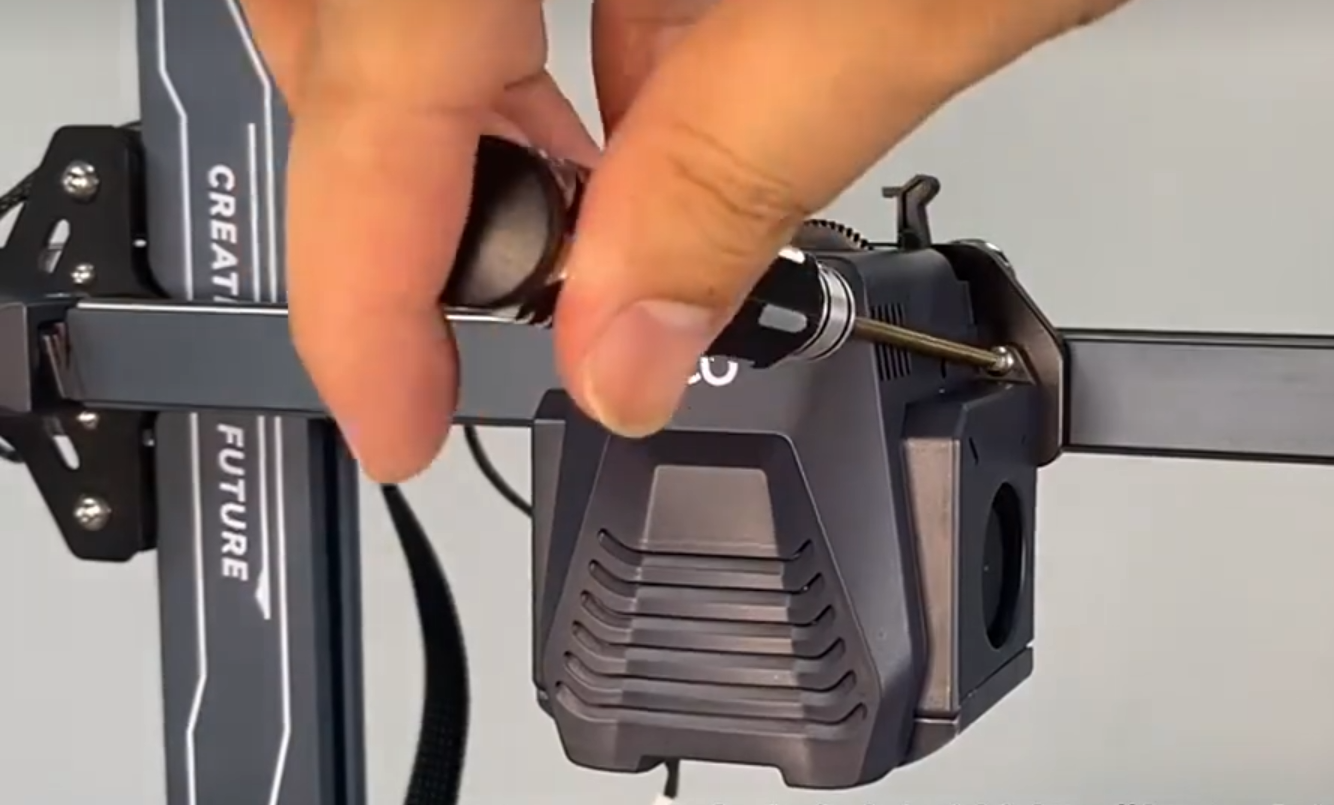

Aflojá los dos tornillos de la tapa frontal con una llave Allen de 2.0 mm y después retirá todo el ensamble del cabezal de impresión.
2 - Reemplazar la placa adaptadora del extruder
Separá la tapa frontal del ensamble del cabezal de impresión. Desenchufá los cables de la placa adaptadora.

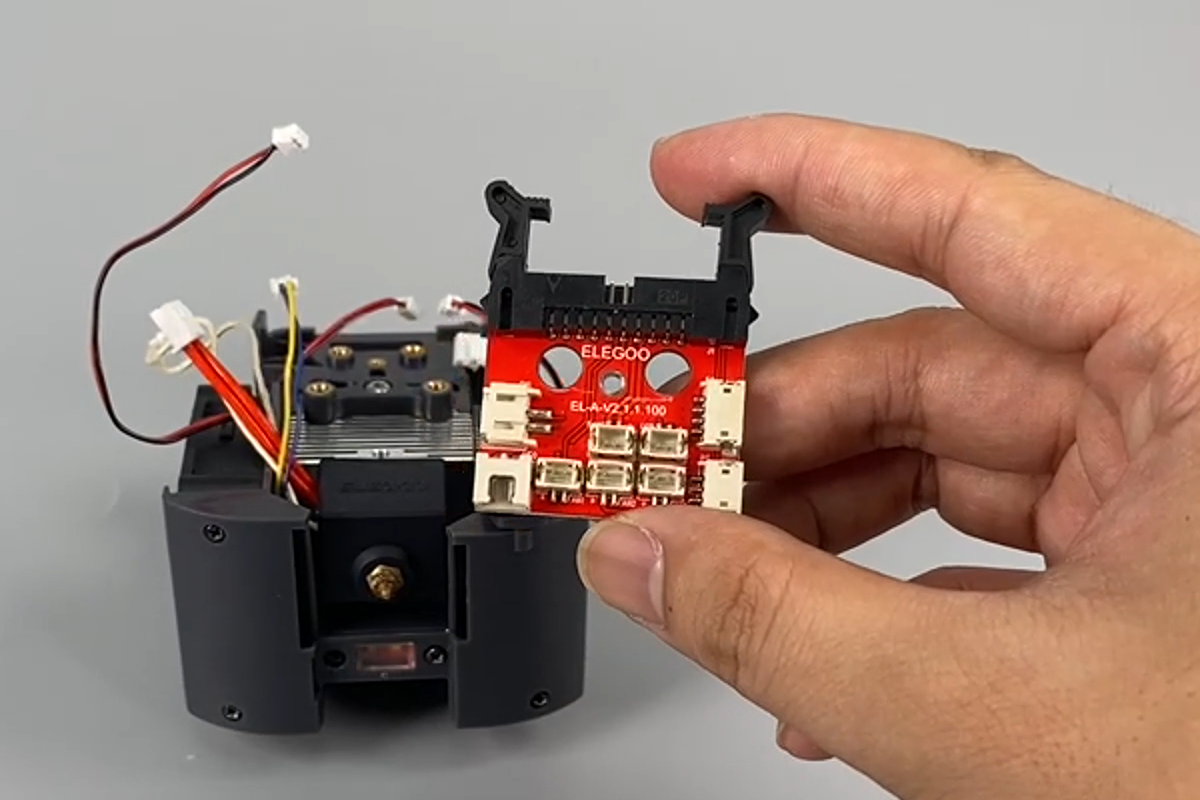

Aflojá el tornillo de fijación en la placa adaptadora del extruder usando un destornillador Phillips. Cambiá la placa por la nueva.
Conectá los cables del termistor en el puerto HE1 de la placa adaptadora del extruder.
Conectá los cables del calentador en el puerto HE0 de la placa adaptadora.
Conectá el cable plano del ventilador de enfriamiento del heat break en el puerto FAN1 de la placa adaptadora.
Conectá los cables de los ventiladores de capa (izquierdo y derecho) en los puertos FAN2 de la placa adaptadora del extruder. Los dos puertos FAN2 de la placa son intercambiables entre sí.
Enchufá los cables del sensor de proximidad en el puerto PS de la placa adaptadora del extruder.
Conectá los cables del motor del extruder en el puerto E0 de la placa adaptadora.
Conectá los cables de la luz del nozzle en el puerto LED de la placa adaptadora del extruder.

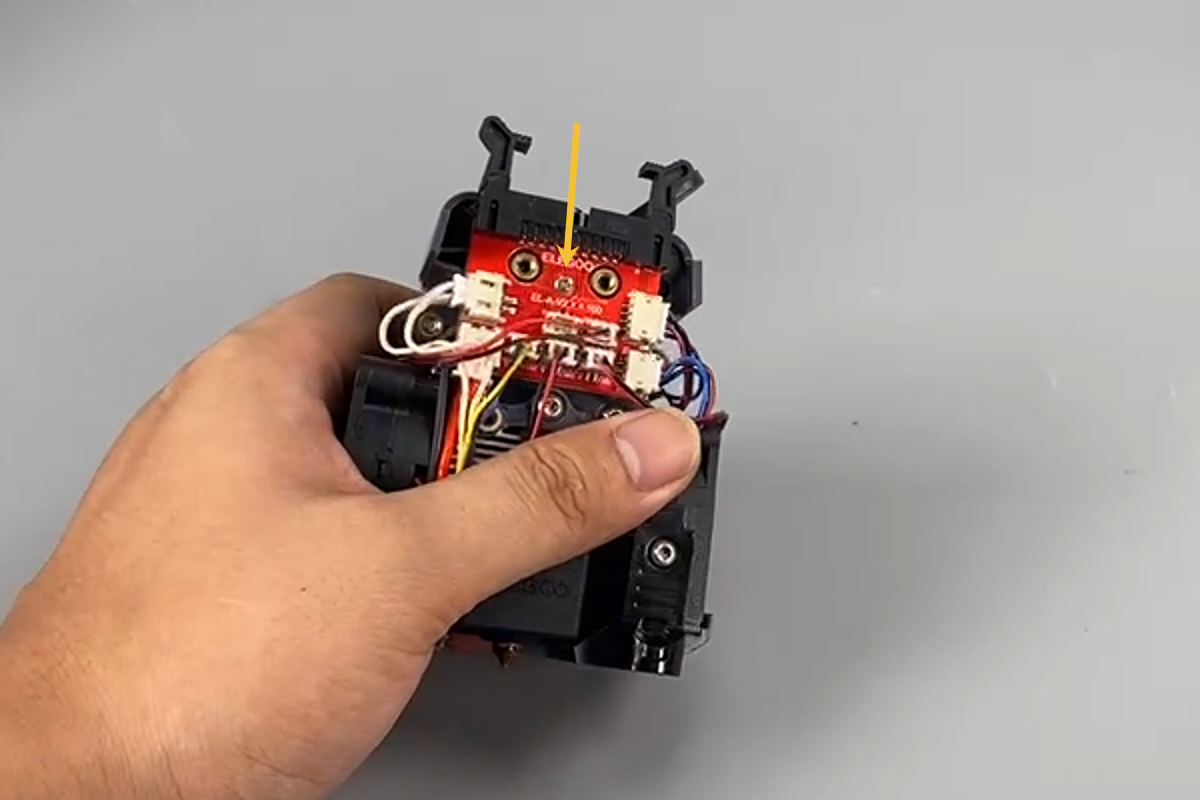

Ajustá el tornillo de fijación en la placa adaptadora del extruder con un destornillador Phillips para asegurarla en su lugar.
3 - Instalar el cabezal de impresión

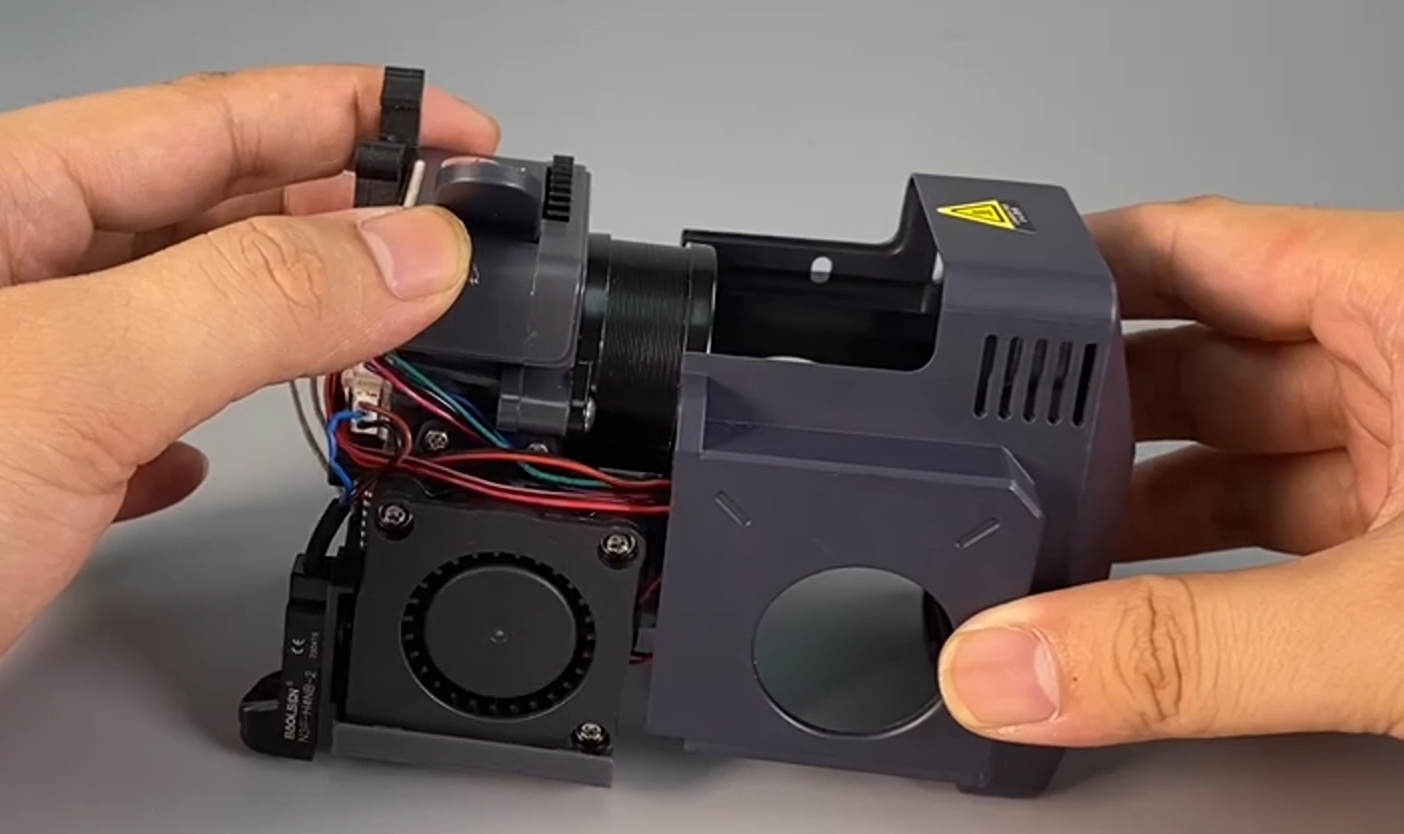

Colocá la tapa frontal en el cabezal de impresión (tiene un diseño con ranuras, entra deslizándola).

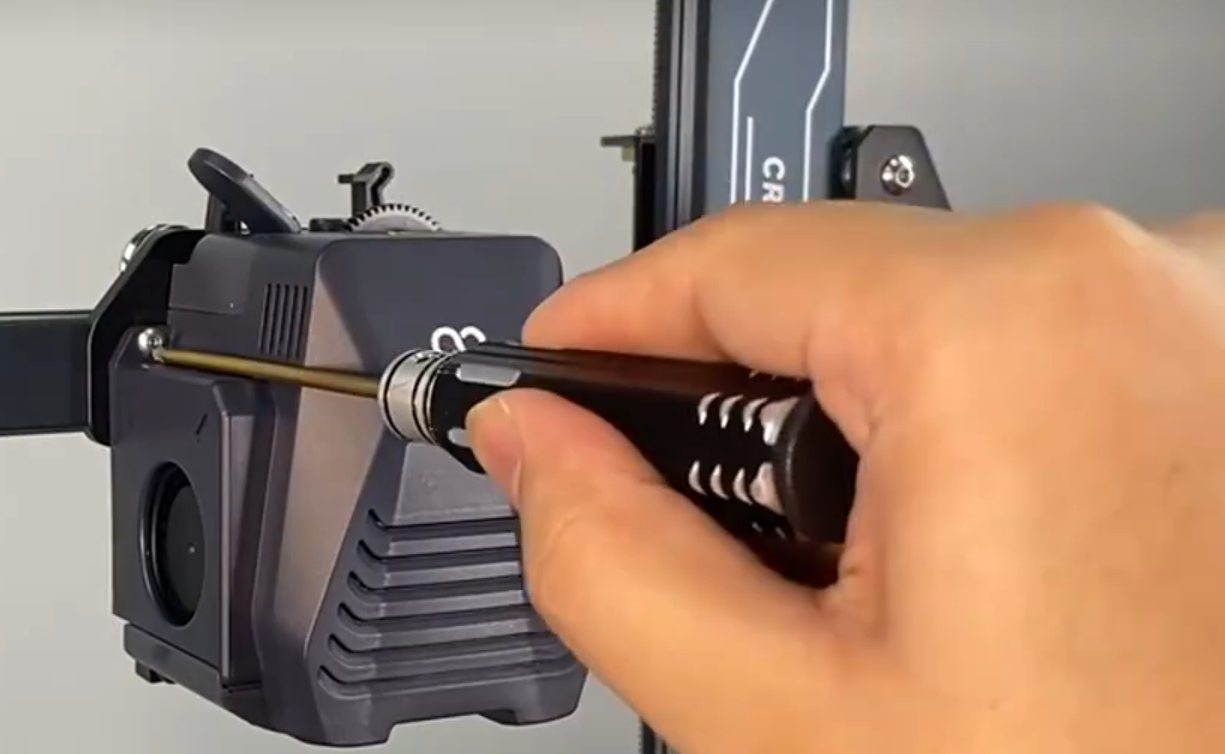

Posicioná el ensamble por delante del soporte del cabezal de impresión. Ajustá los dos tornillos de fijación de la tapa frontal usando la llave Allen de 2.0 mm.

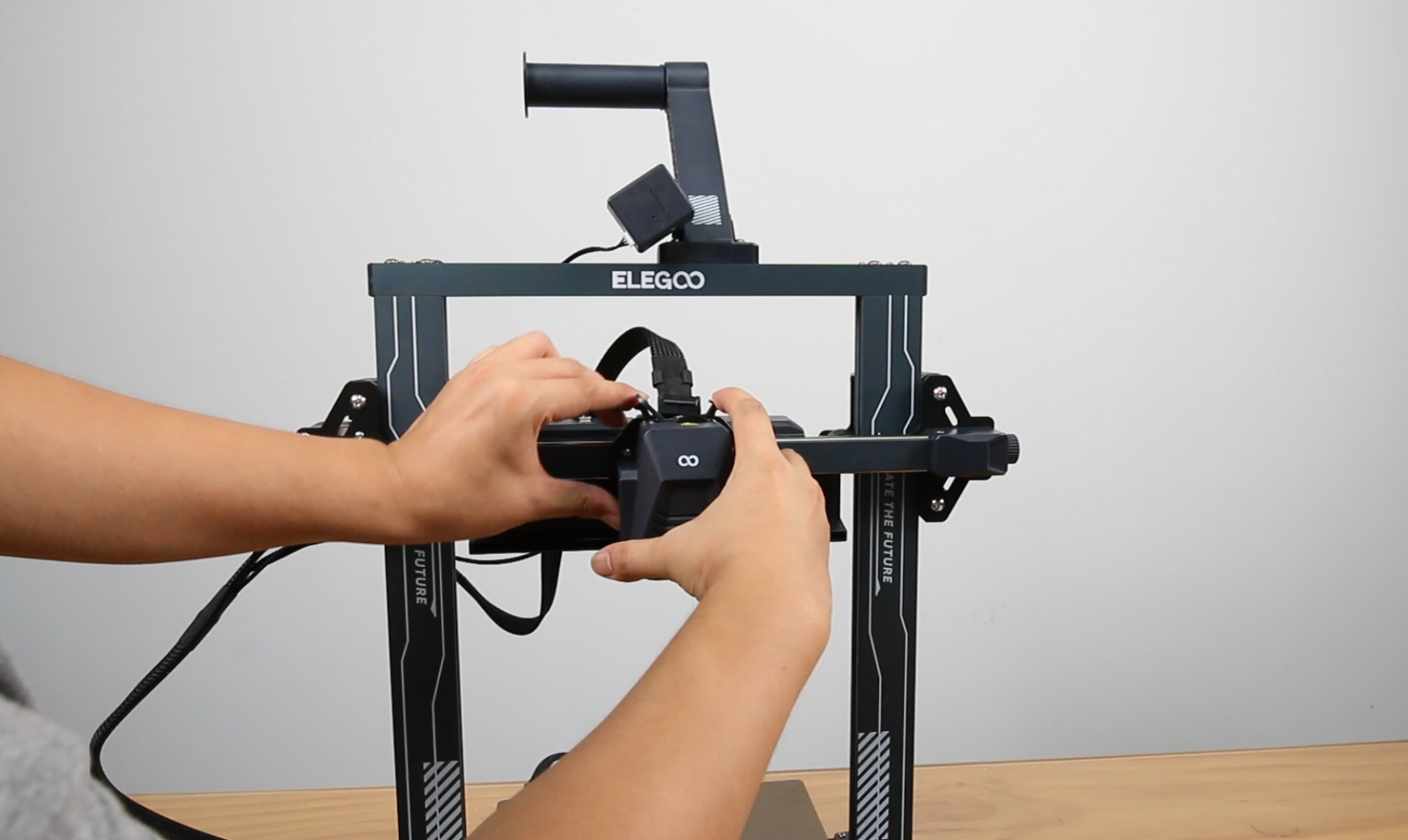

Apretá las trabas y conectá el cable del cabezal de impresión en su puerto. Acordate de pasar el cable por abajo del perfil superior.
Ajustá los dos tornillos de fijación del soporte del cable y los dos del cabezal de impresión usando una llave Allen de 2.0 mm.
Alineá el ensamble del ventilador con los agujeros de los tornillos. La salida de aire tiene que mirar para abajo. Ajustá los tres tornillos de fijación del ventilador trasero con la llave Allen de 2.5 mm. Conectá el cable del ensamble del ventilador.
Prendé la impresora. Andá a Prepare - Temperature (Preparar - Temperatura). Ajustá la temperatura del nozzle a 205 °C.
Apretá la palanca del extruder para mandar el filamento, después tocá Feed (Extruir) y Retract (Retraer) en la pantalla táctil, configurá la longitud del filamento a extruir y dale a Feed.
Fijate que el filamento salga de forma normal por el nozzle. Una vez que vuelvas a nivelar la cama, la impresora ya queda lista para usar.
