En esta guía vas a ver paso a paso cómo cambiar el final de carrera en tu impresora Jupiter. Es un proceso sencillo que podés hacer con un par de herramientas básicas.
Herramientas y Materiales
Llave Allen de 2.5mm x 1
Un final de carrera nuevo
Video Tutorial
Instrucciones
Apagá la impresora y desenchufá el cable de alimentación.

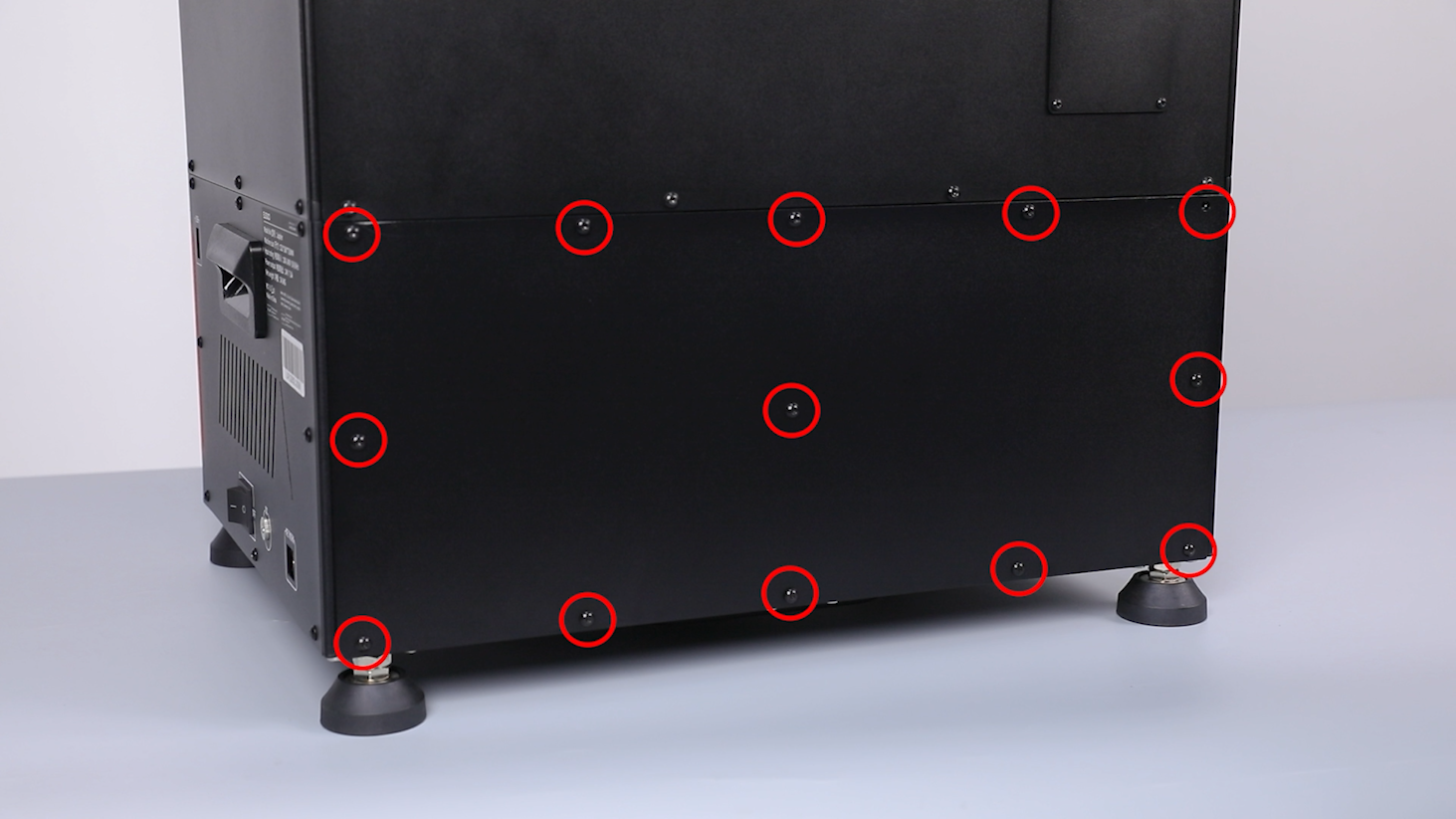

Aflojá los 13 tornillos que agarran la tapa de atrás usando una llave Allen de 2.5 mm.
Apoyá la tapa plana y sacala. Cortá los precintos que agarran los cables usando un alicate.

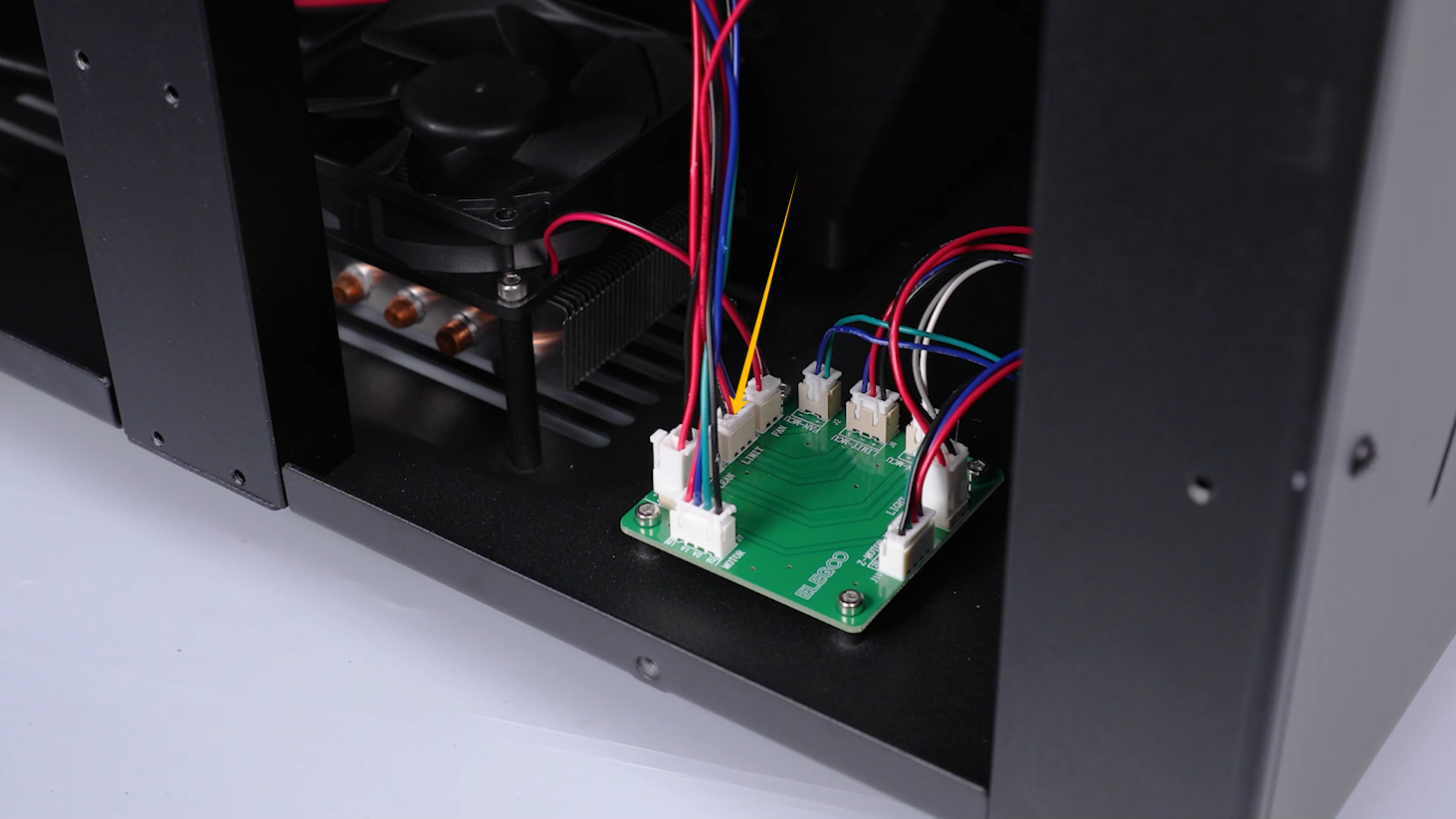

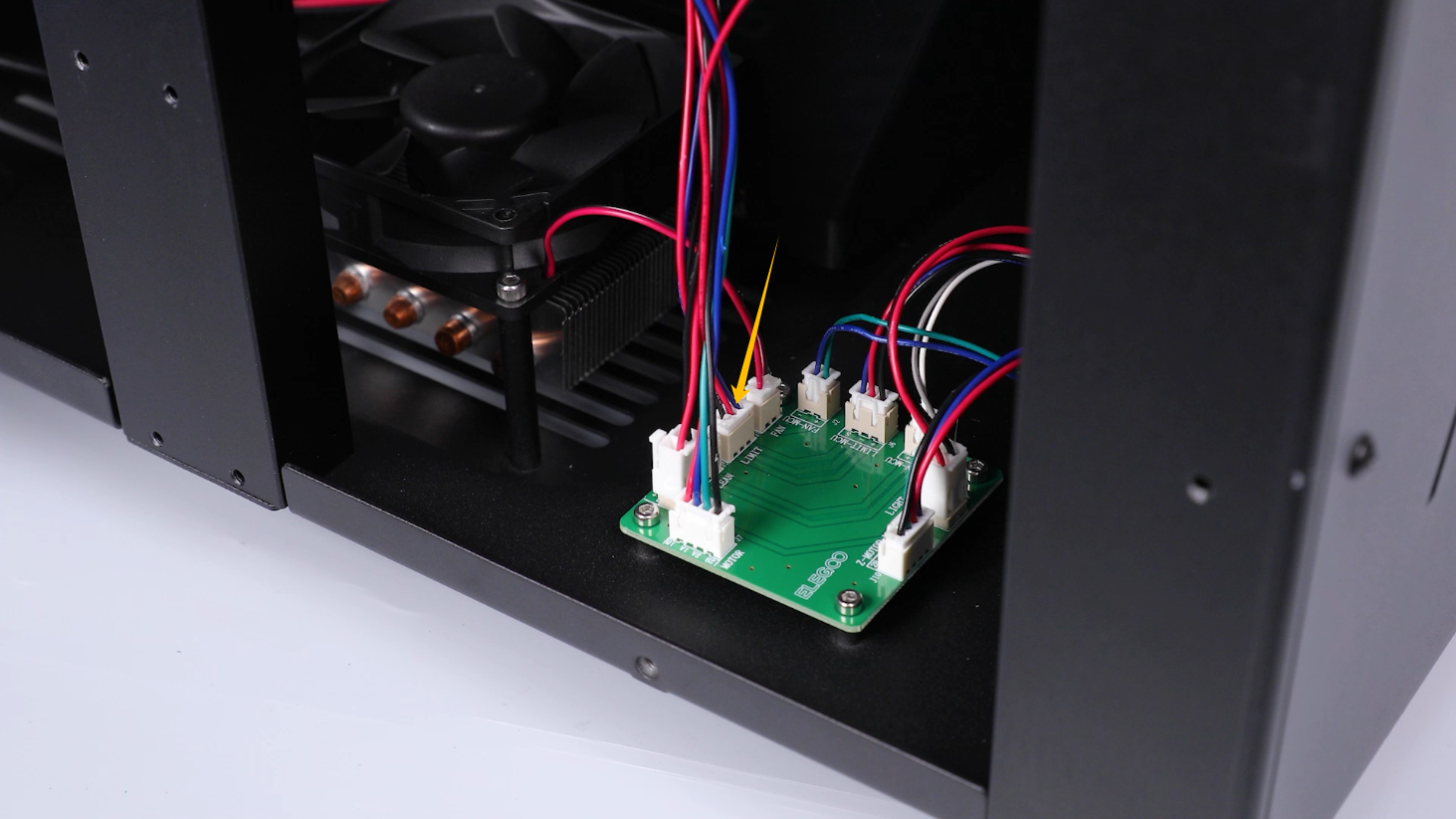

Desconectá los cables del final de carrera en la placa adaptadora.

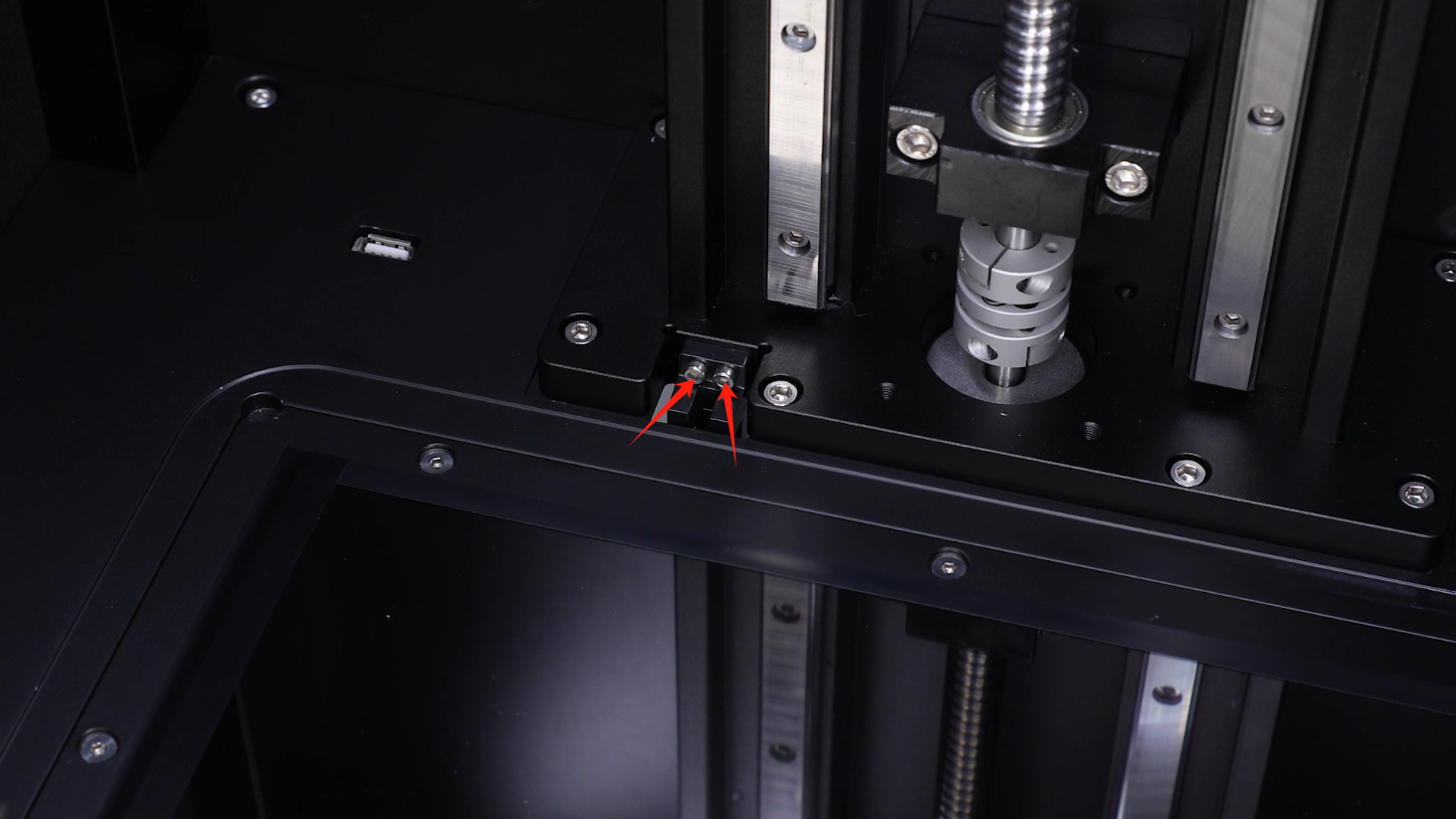

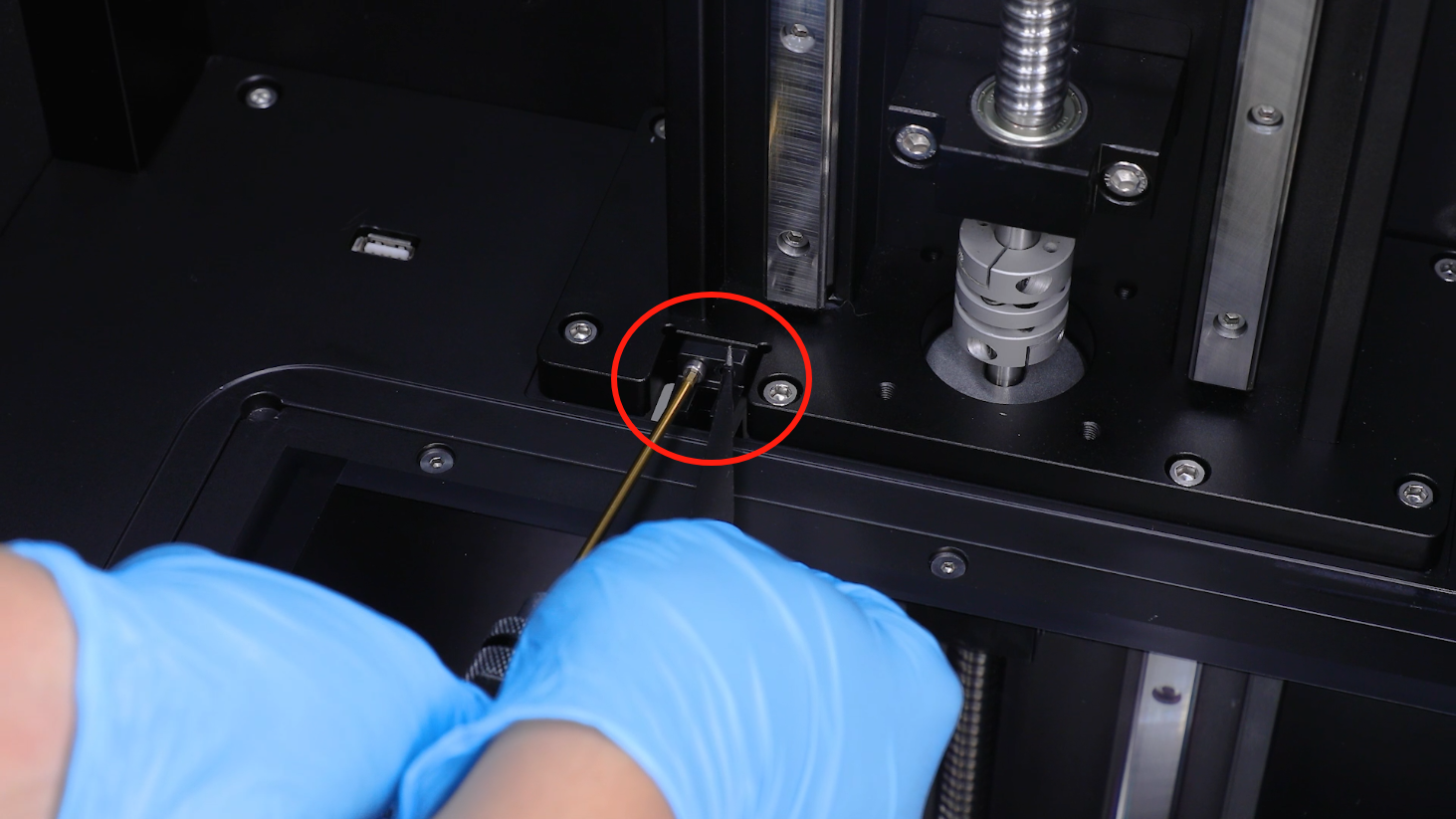

Aflojá los dos tornillos que fijan el final de carrera usando la llave Allen de 2.5 mm. Cuando estés aflojando el último, agarrá el final de carrera con una pincita para que no se caiga.
Acomodá los cables. Sacá el conjunto del final de carrera viejo.
Desenchufá los cables del puerto del final de carrera y retirá la pieza vieja.

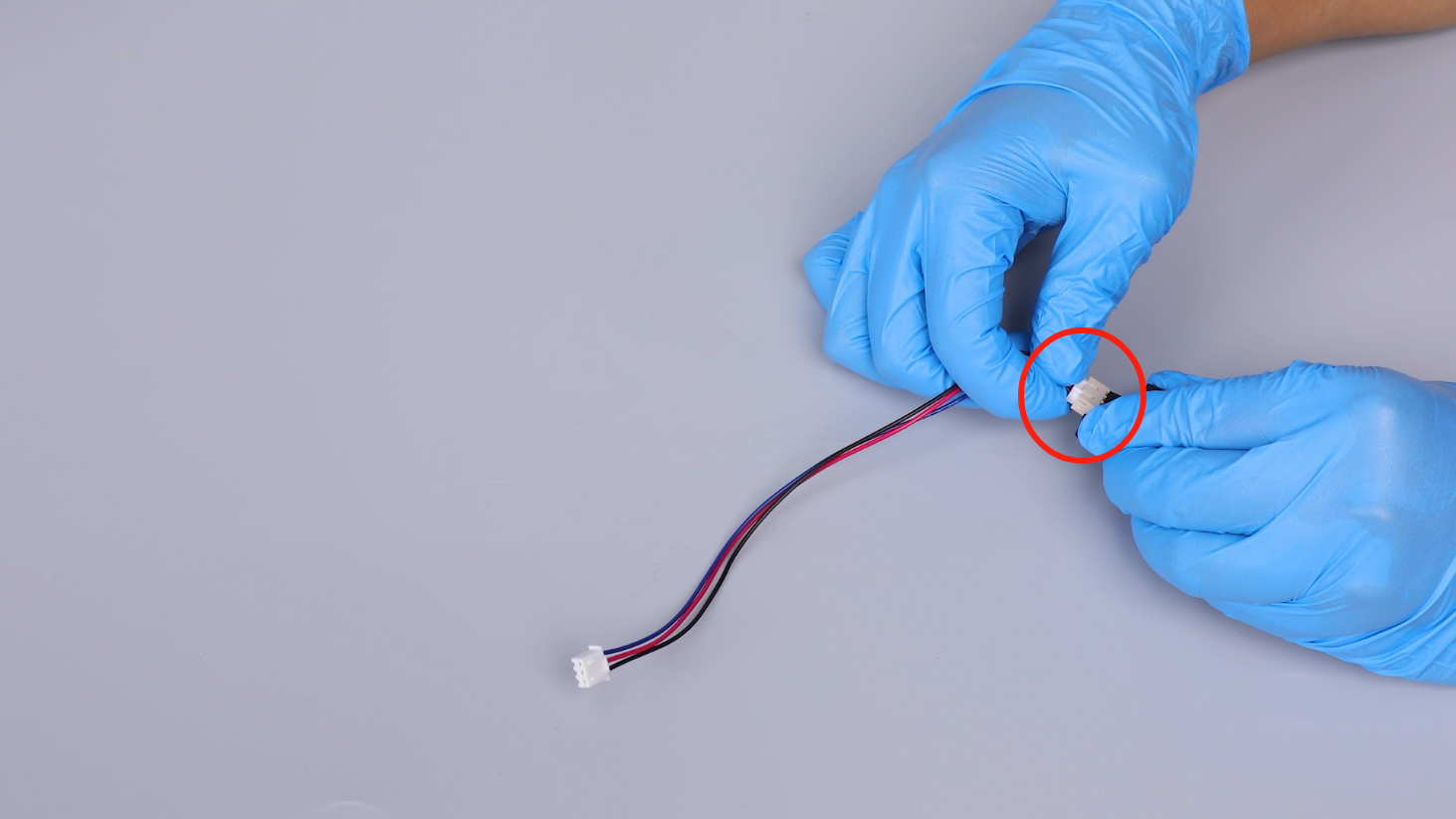

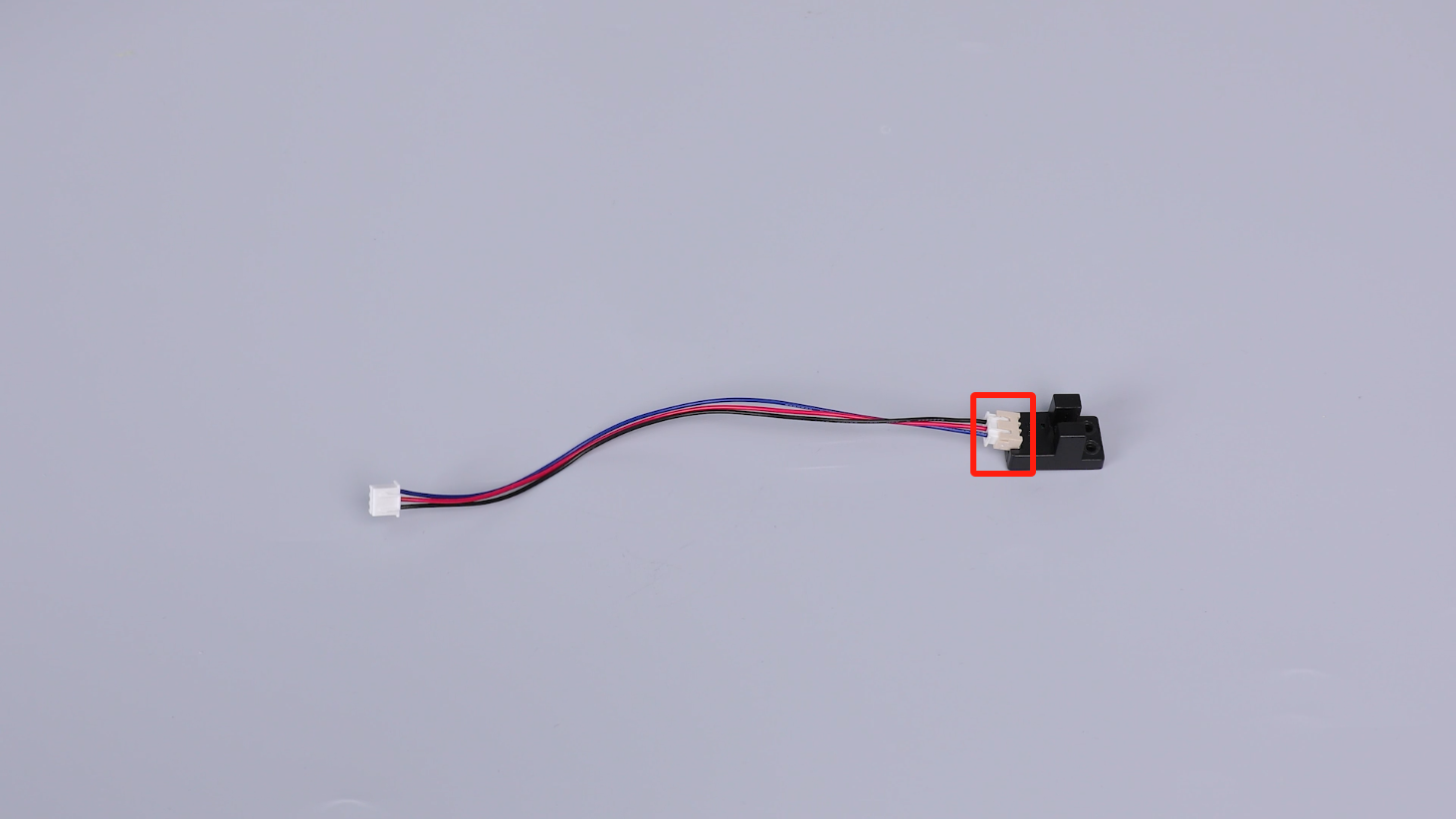

Prepará el final de carrera nuevo. Enchufale los cables en el puerto.

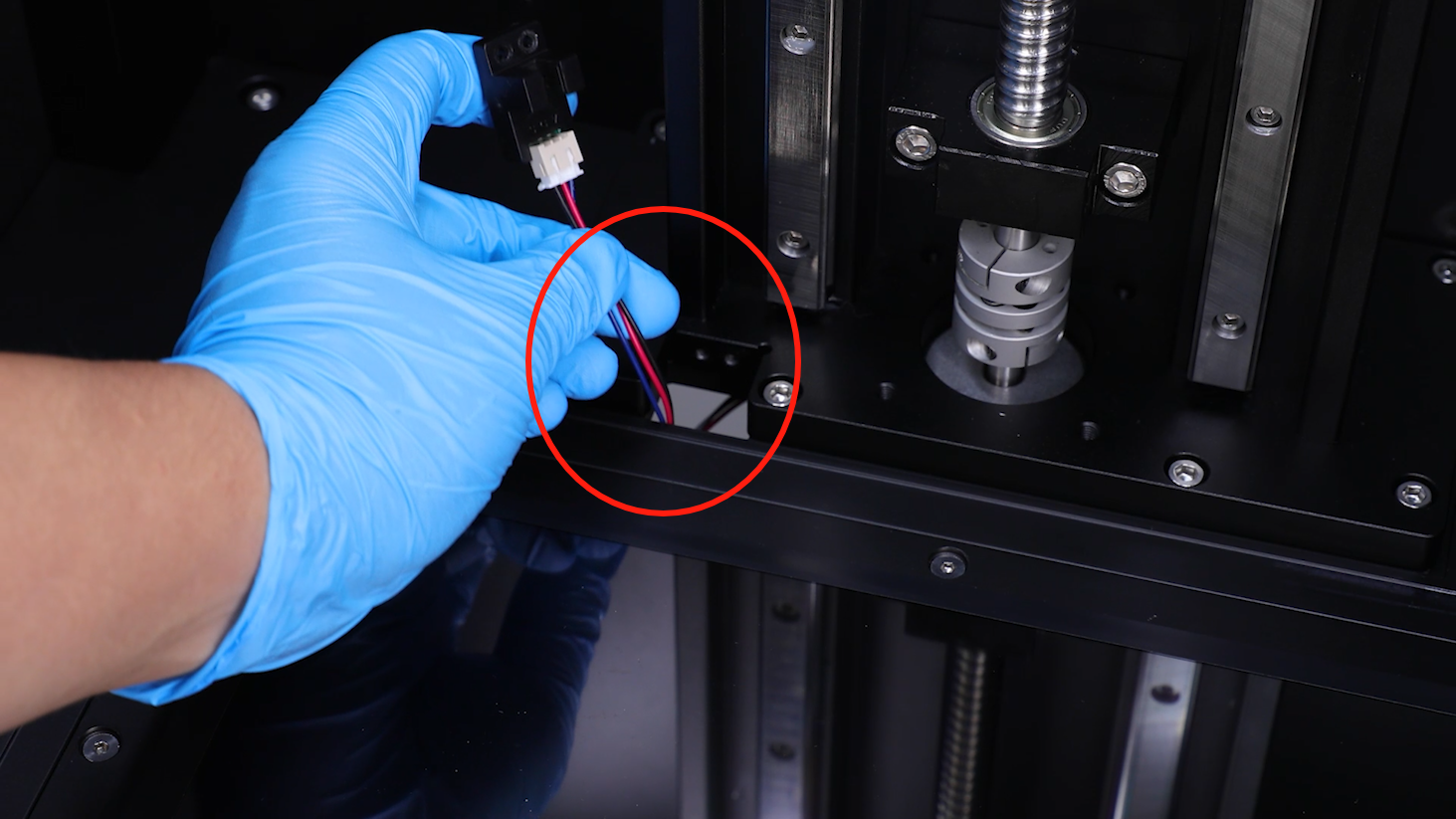

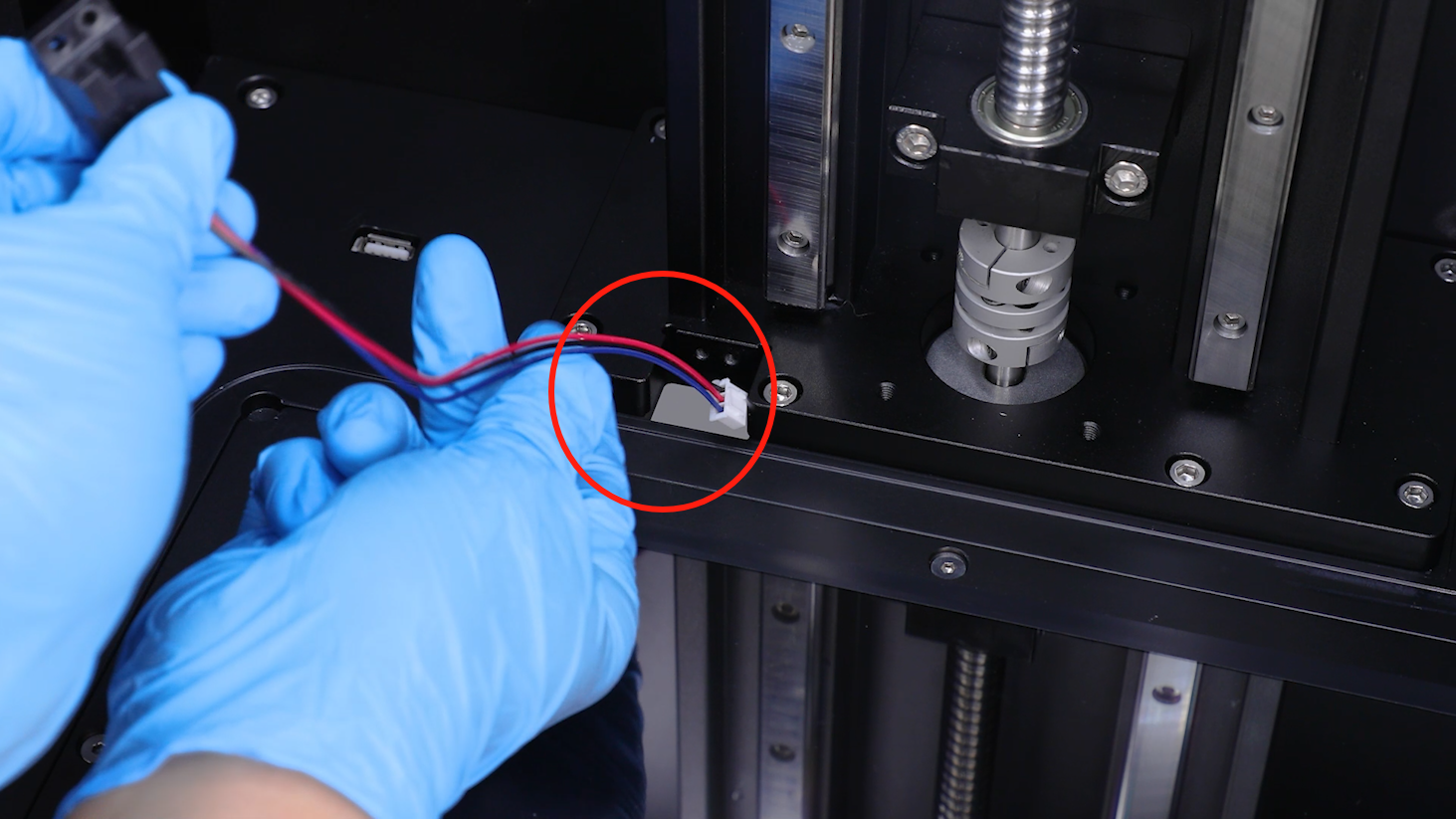

Pasá el cable del final de carrera por el agujero y ubicalo adentro de la impresora.

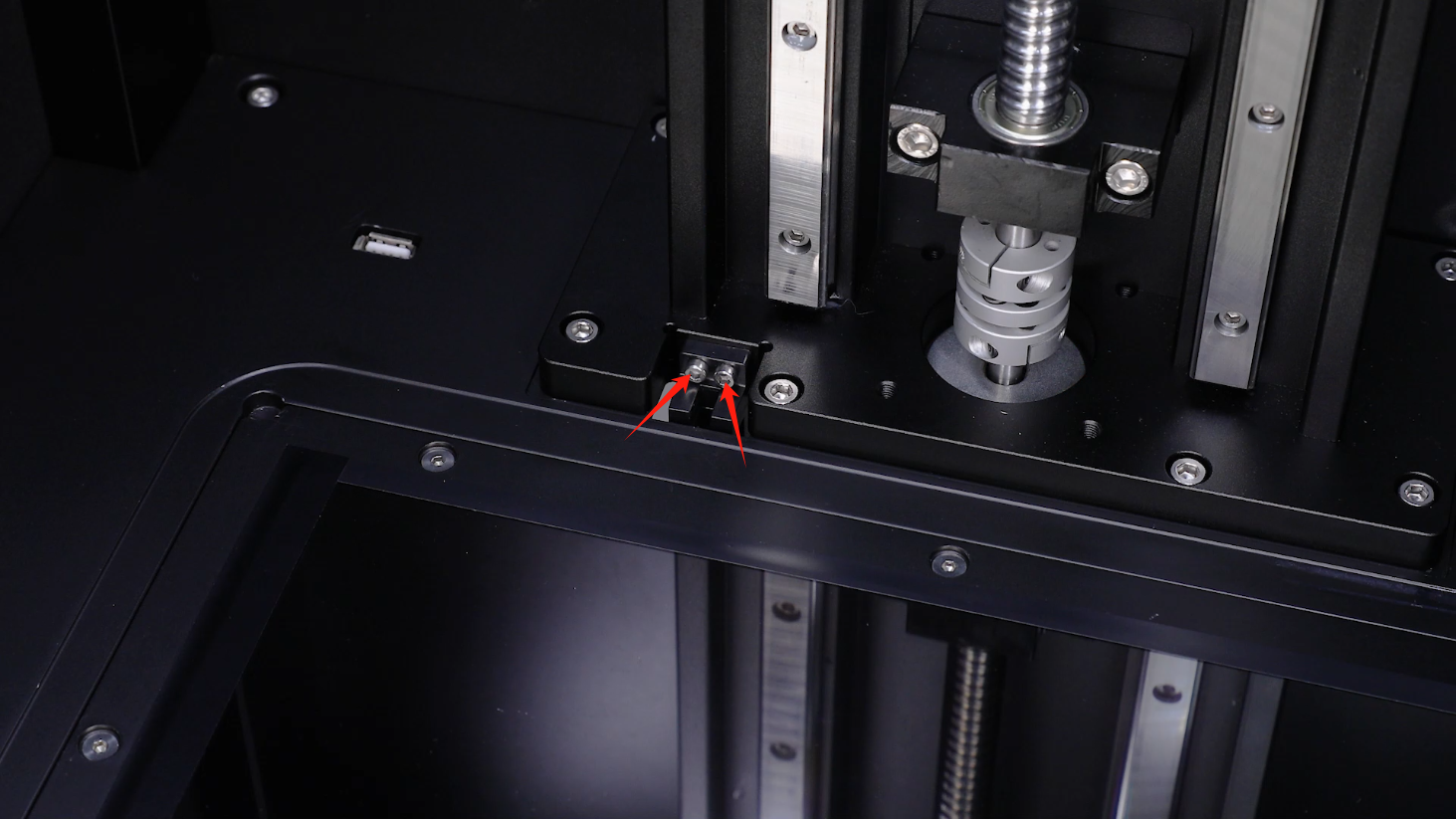

Alineá el final de carrera con los agujeros para los tornillos y ponelo en su posición. Ajustá los dos tornillos con la llave Allen de 2.5 mm.

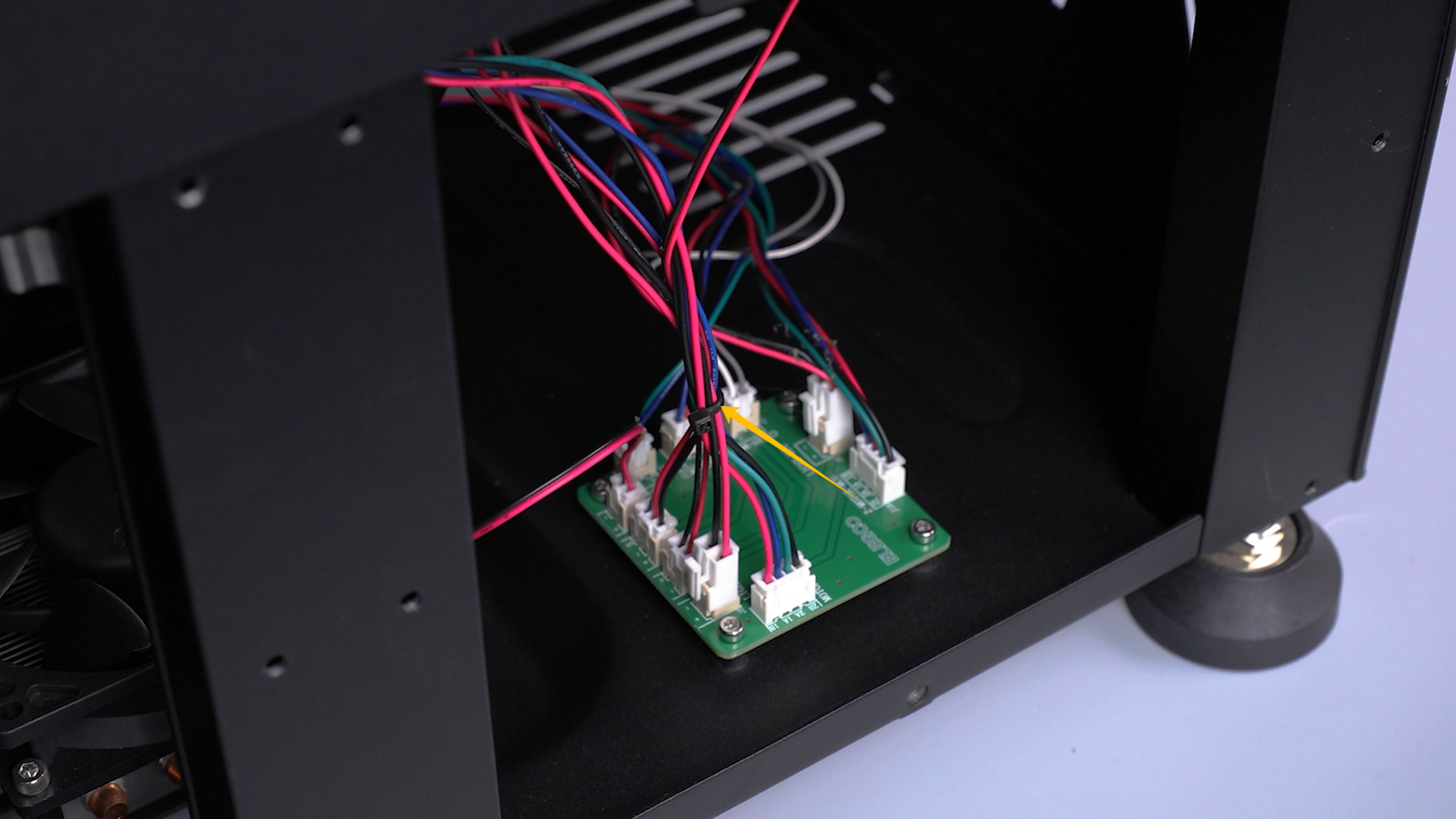

Enchufá los cables del final de carrera en el puerto de la placa adaptadora.
Asegurá los cables usando precintos nuevos.
Alineá la tapa de atrás con los agujeros y colocala en su lugar. Ajustá los 13 tornillos con la llave Allen de 2.5 mm.
Prendé la impresora. Seleccioná Tools - Calibration - Next. La impresora ya está lista para usar si el eje Z vuelve a su posición de origen (homing).
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
