En esta guía te explicamos paso a paso cómo reemplazar los rodamientos del eje liso de Y en tu OrangeStorm Giga. Es un procedimiento esencial para asegurar que el movimiento de la cama sea fluido y no afecte la precisión de tus impresiones.
Herramientas y materiales
Vas a necesitar llaves Allen de 2.0 mm, 3.0 mm, 4.0 mm y 5.0 mm, una llave fija de 8.0 mm y un destornillador plano.
Instrucciones
Sacar el eje liso de Y

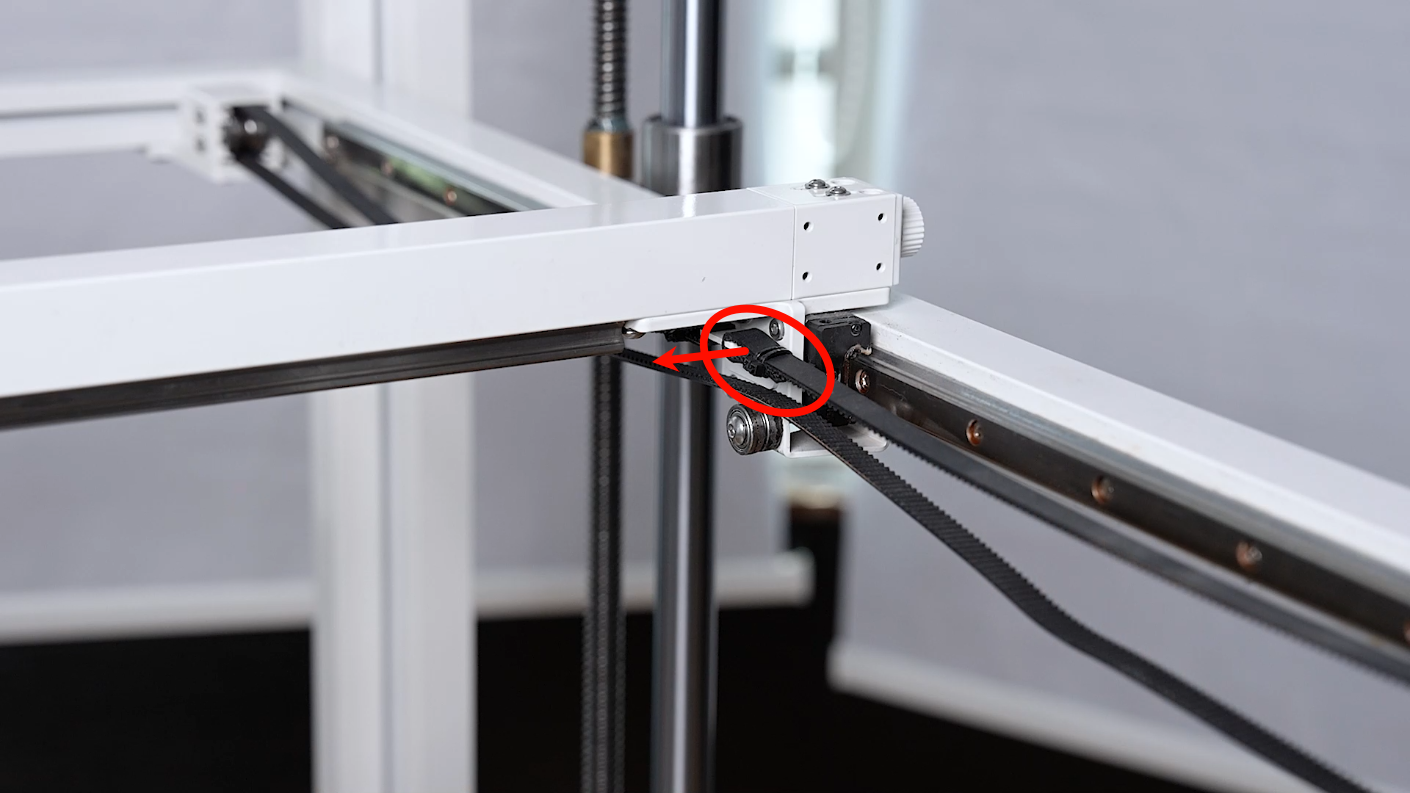

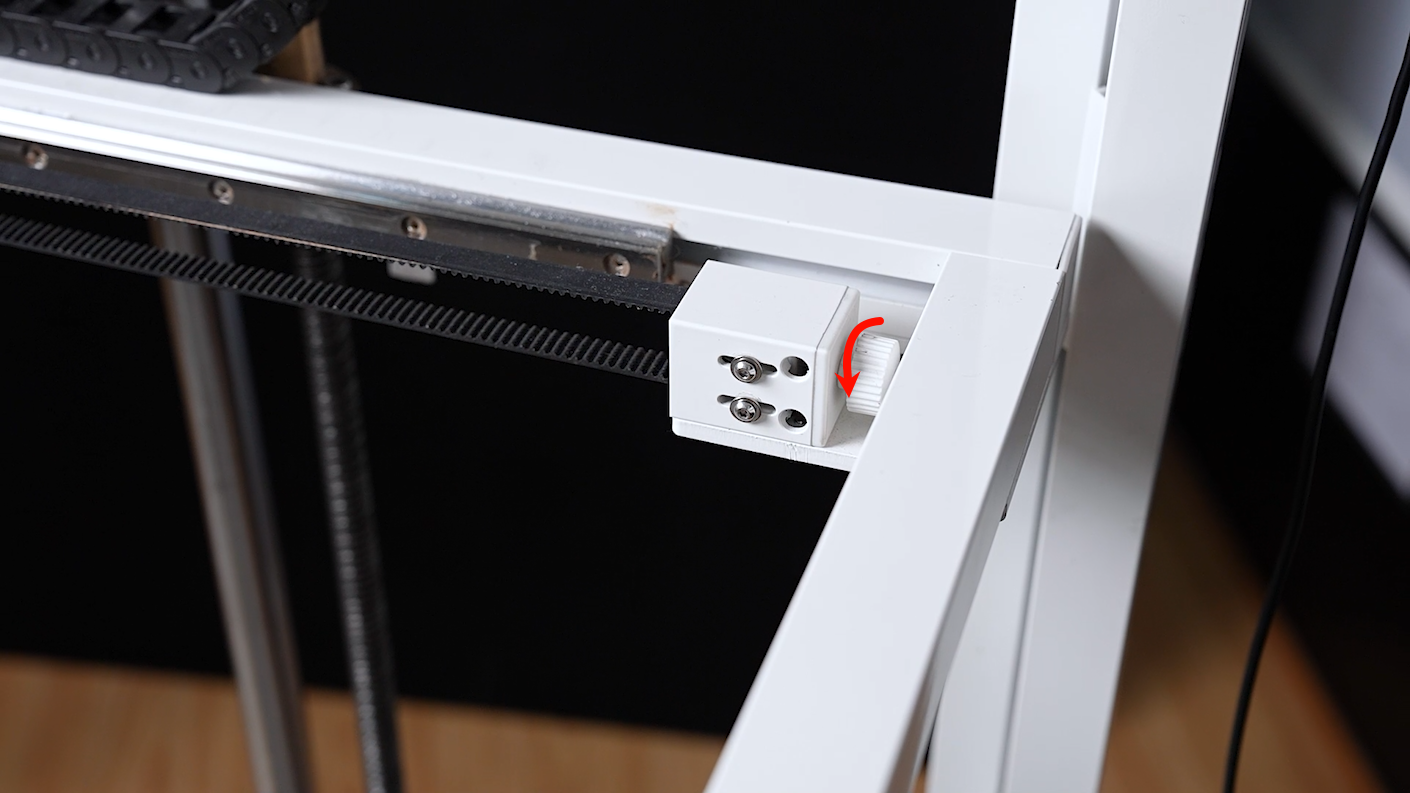

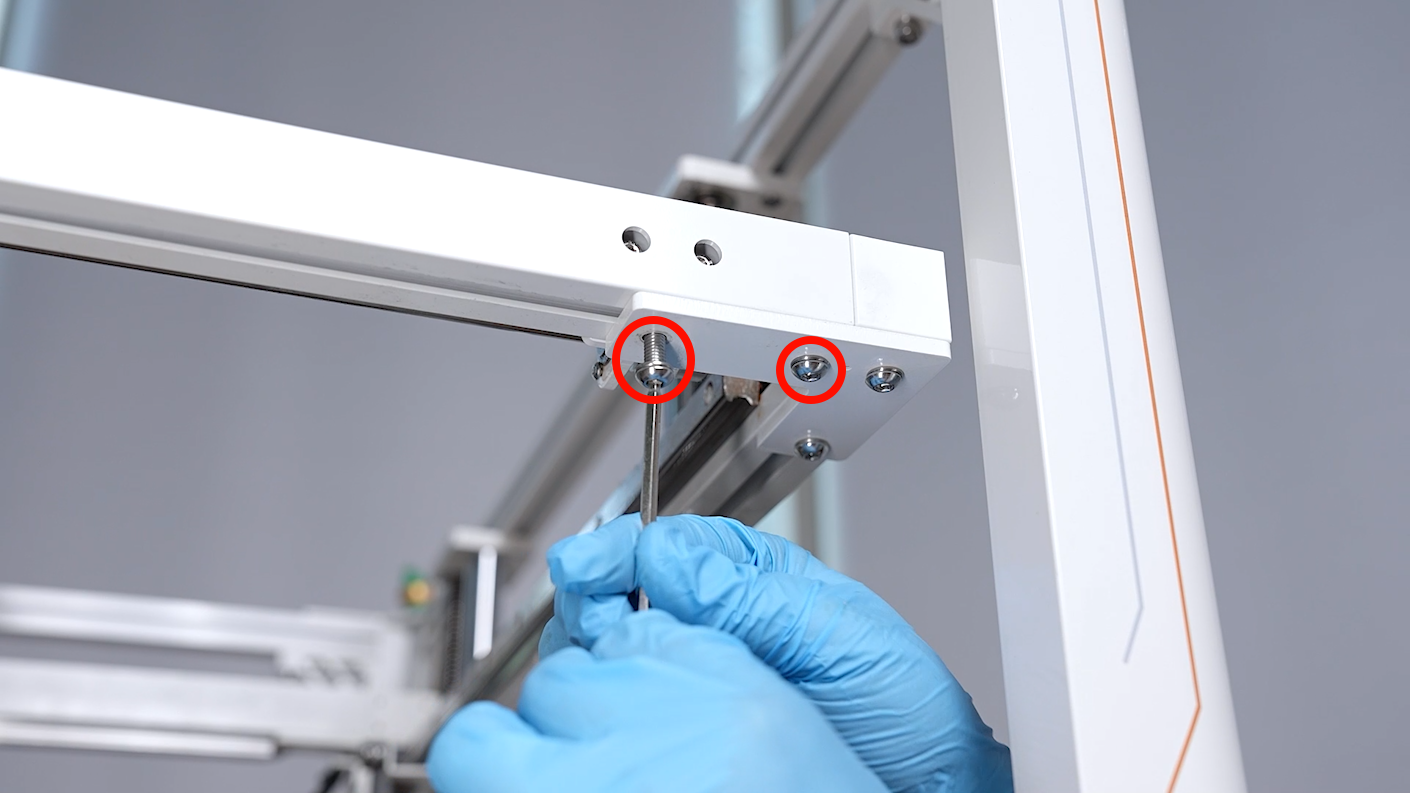

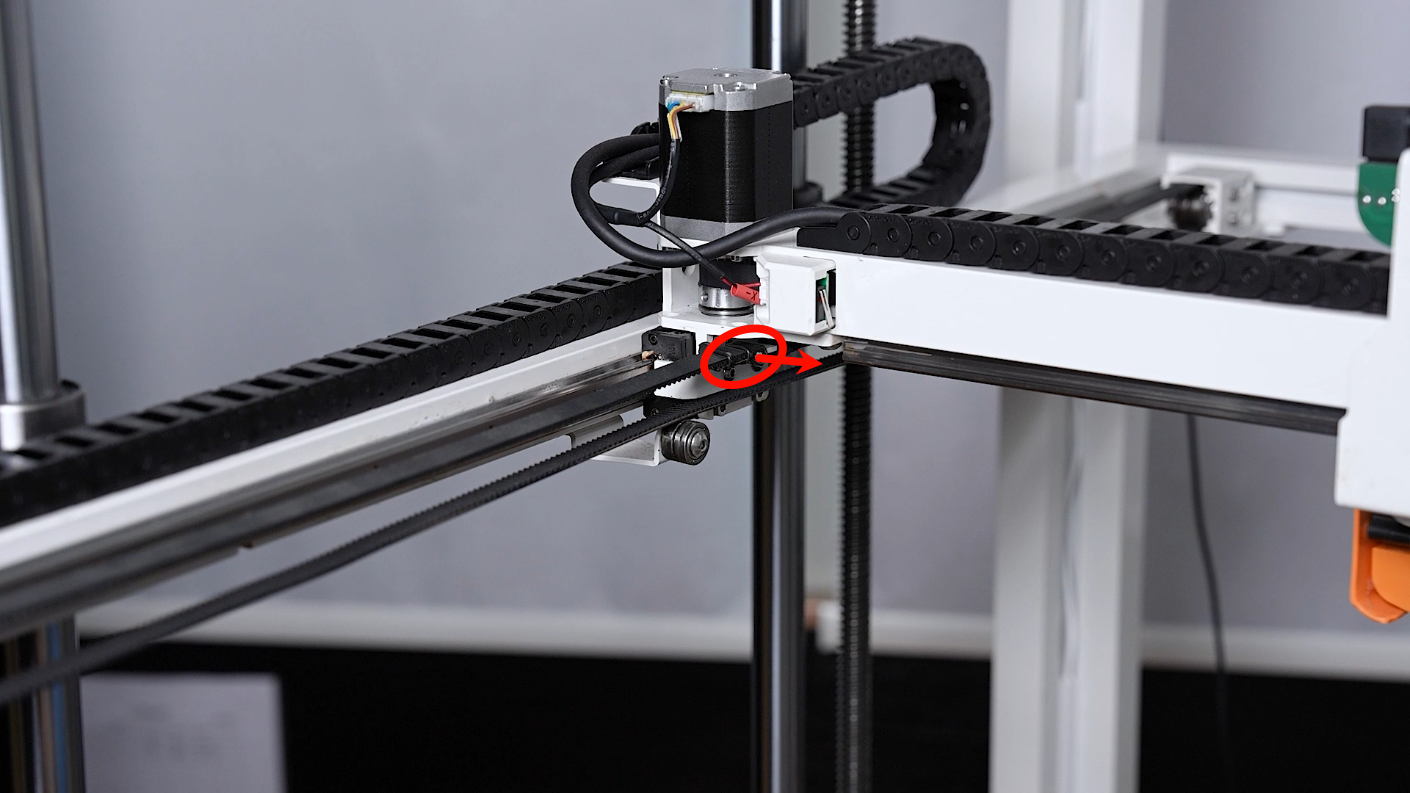

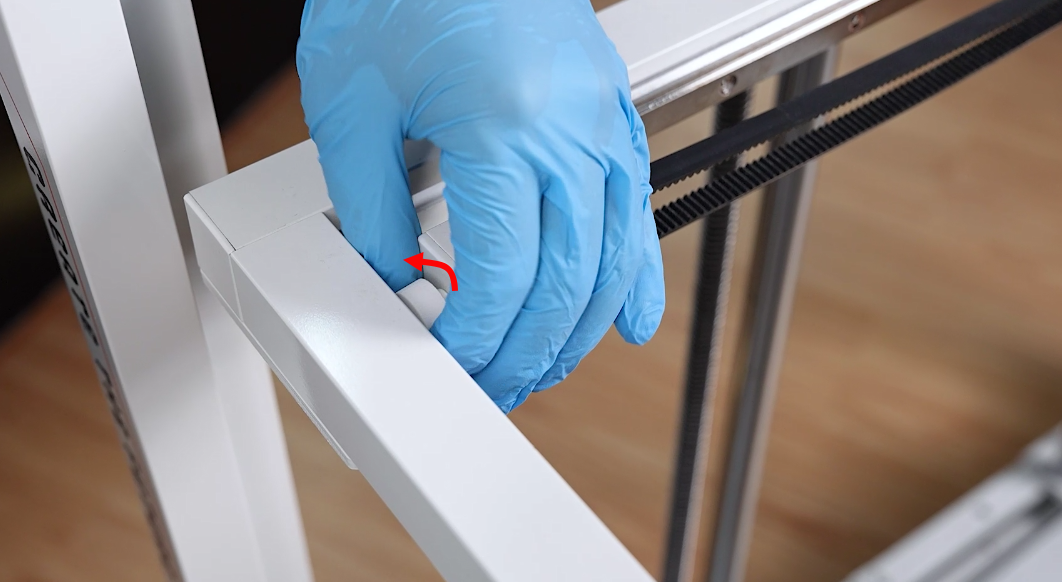

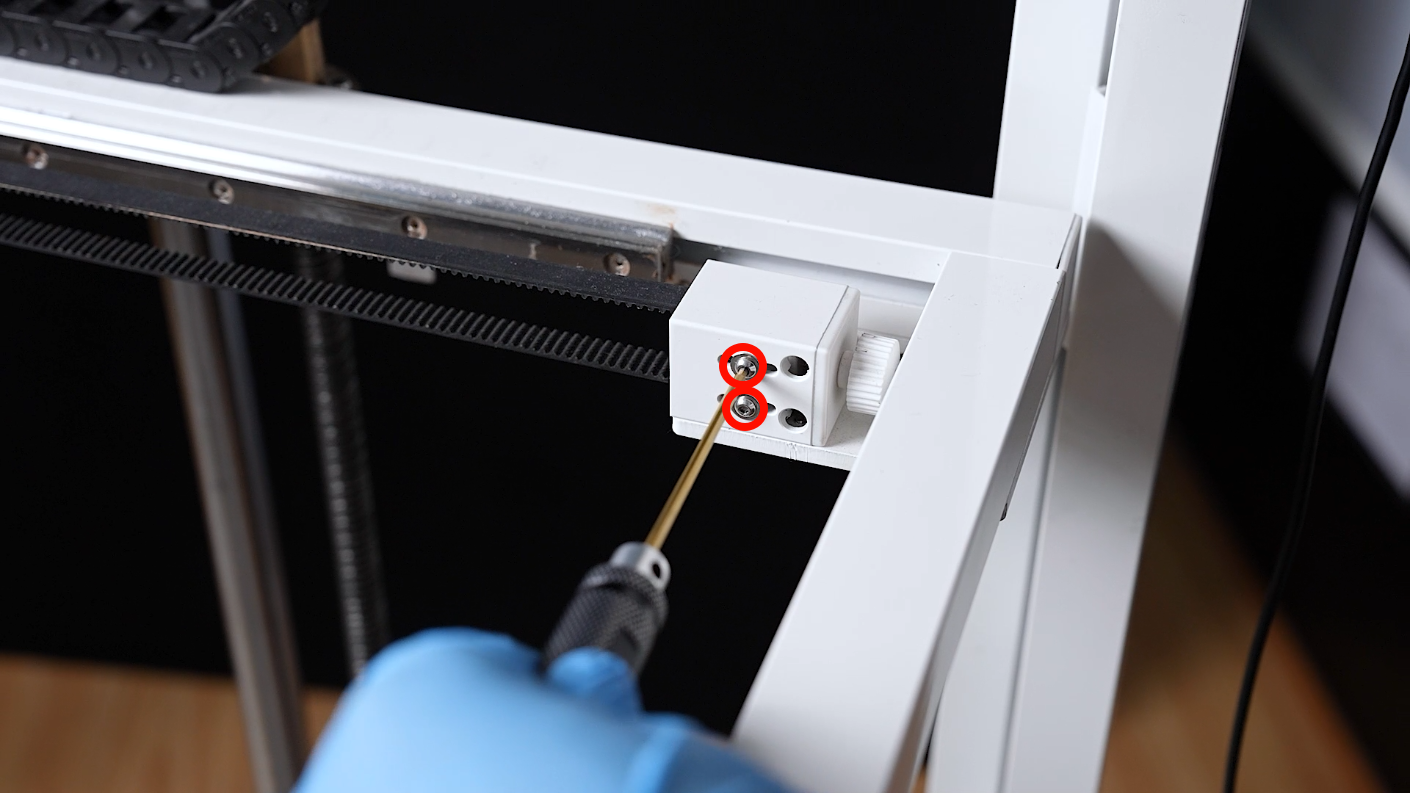

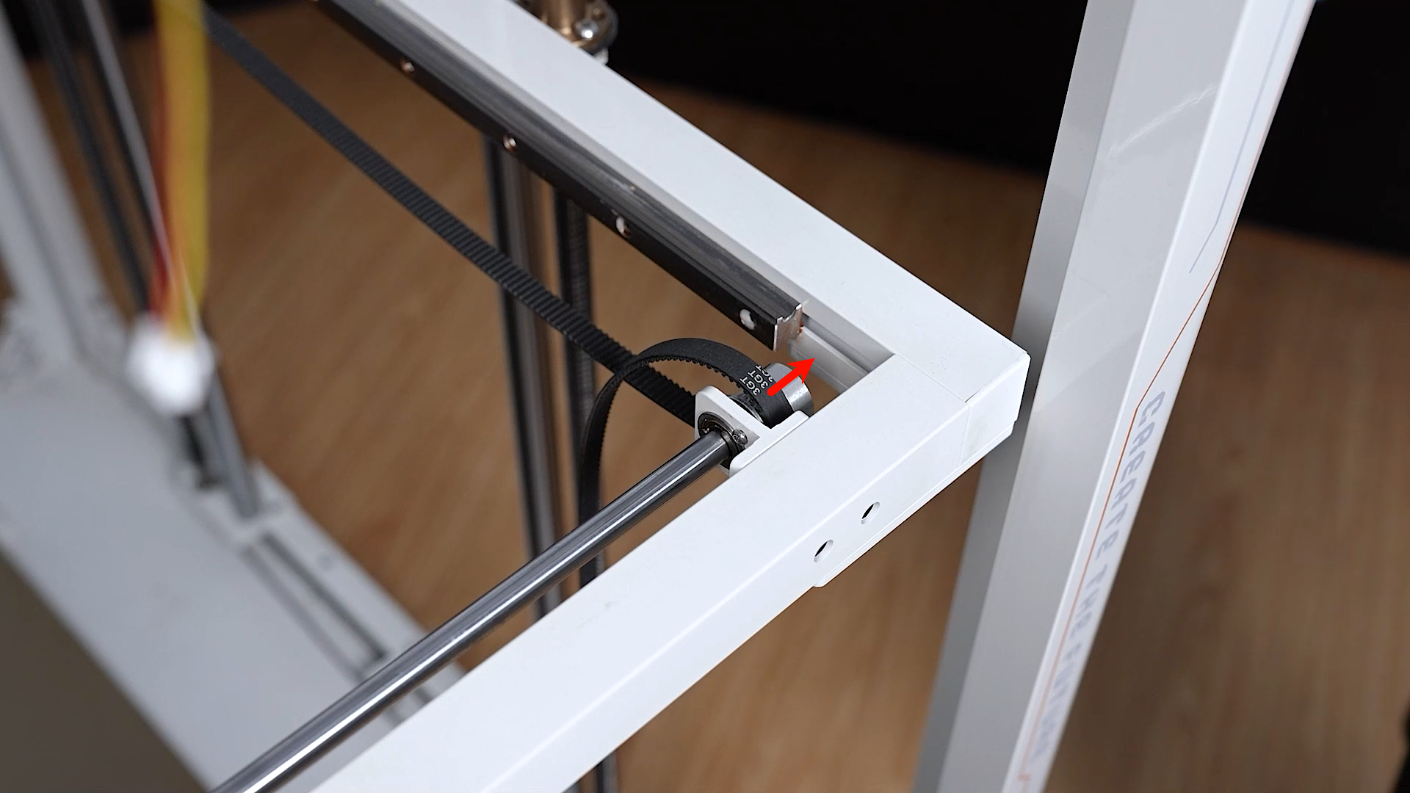

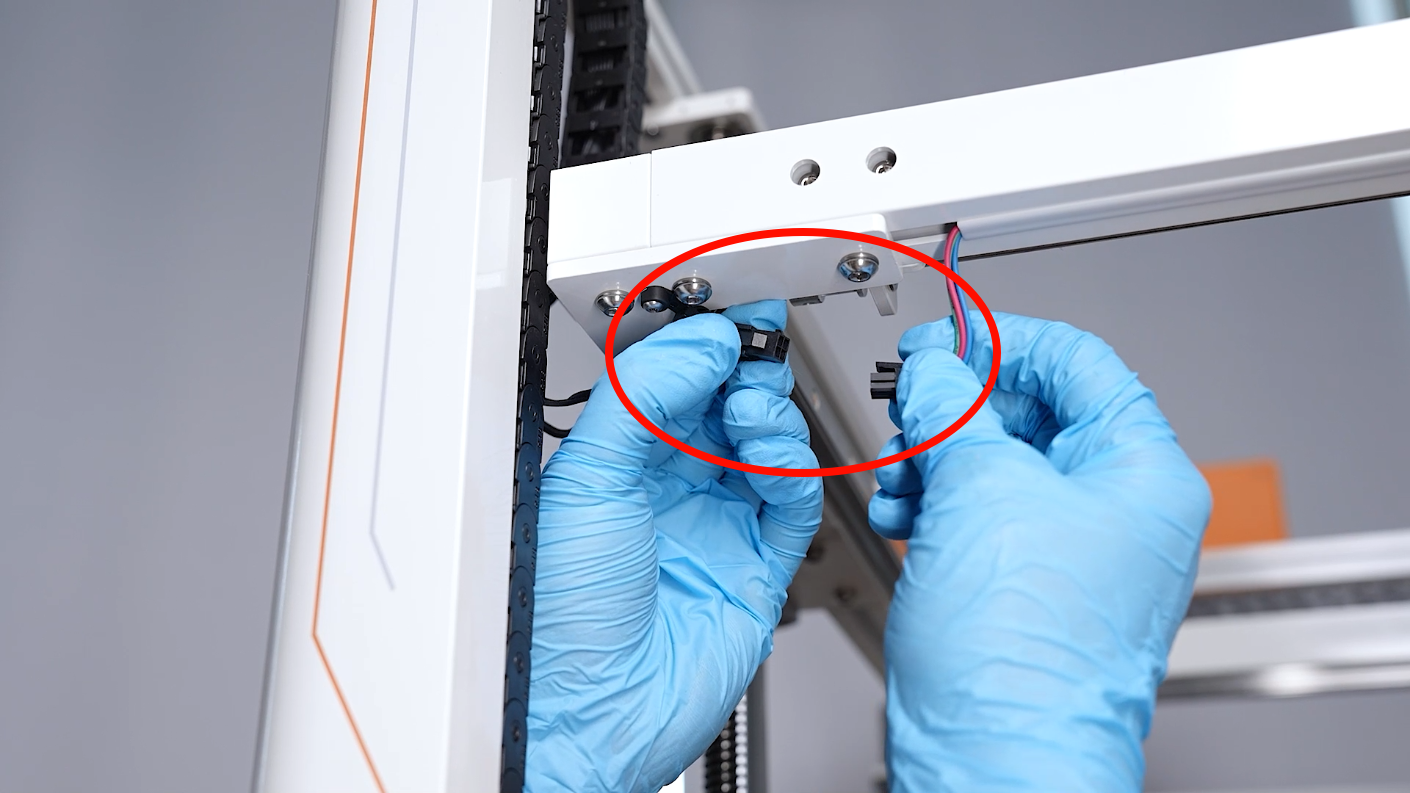

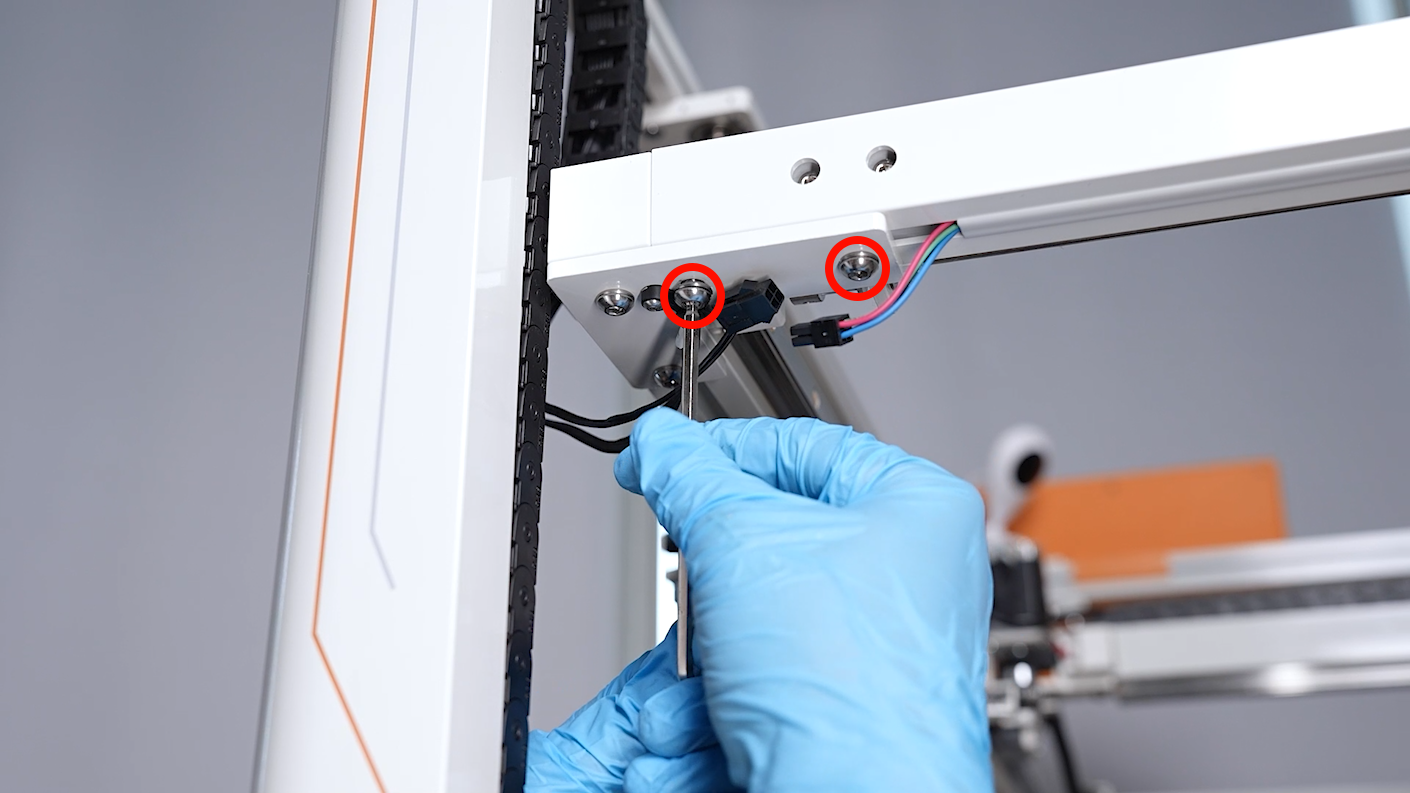

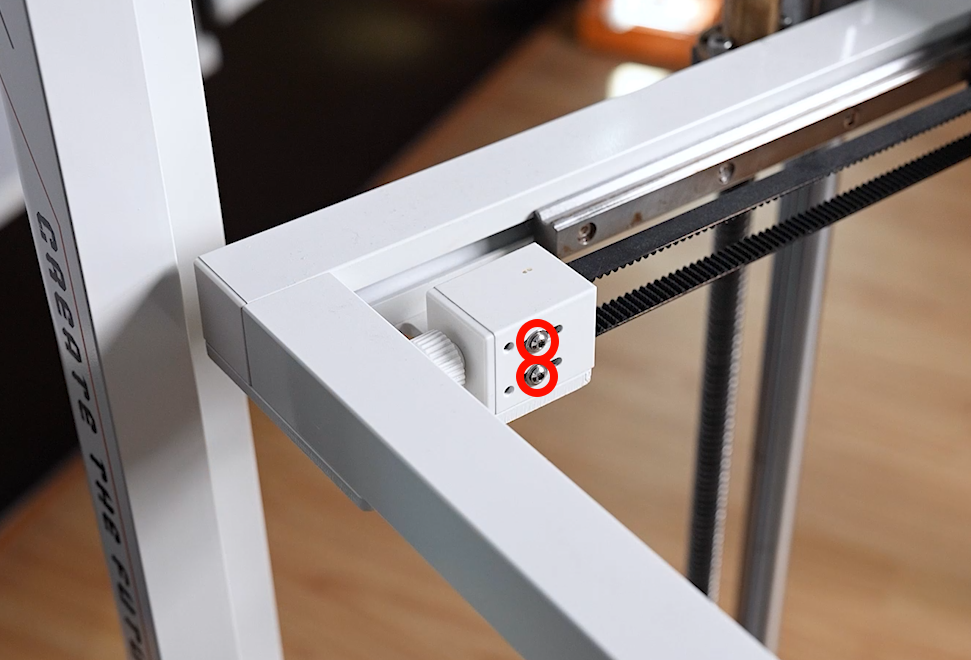

Apagá la impresora y desenchufá el cable de alimentación. Aflojá los dos tornillos del tensor de la correa con la llave Allen de 2.0 mm y soltá las tuercas de seguridad. Desenganchá el extremo de la correa dentada de su soporte en el eje Y y sacala de la polea dentada; repetí el proceso con la otra correa. Desconectá los cables del motor de Y, sacá los dos tornillos de la base con la llave de 4.0 mm y retirá todo el conjunto del eje.
Cambiar los rodamientos laterales del eje liso
Para sacar los viejos, aflojá los dos tornillos de la polea dentada (llave de 2.0 mm) y retirala. Soltá los tornillos del acople del rodamiento con la llave de 3.0 mm y sacá el conjunto del eje. Finalmente, aflojá los tornillos que sujetan el rodamiento y sacalo. Para instalar el nuevo, alinealo en su lugar, ajustá los tornillos y volvé a deslizar el conjunto en el eje liso. Al poner la polea, fijate que uno de los tornillos coincida con la muesca del eje y que la cara frontal de la polea quede alineada con la superficie plana del eje.
Cambiar los rodamientos del motor de Y

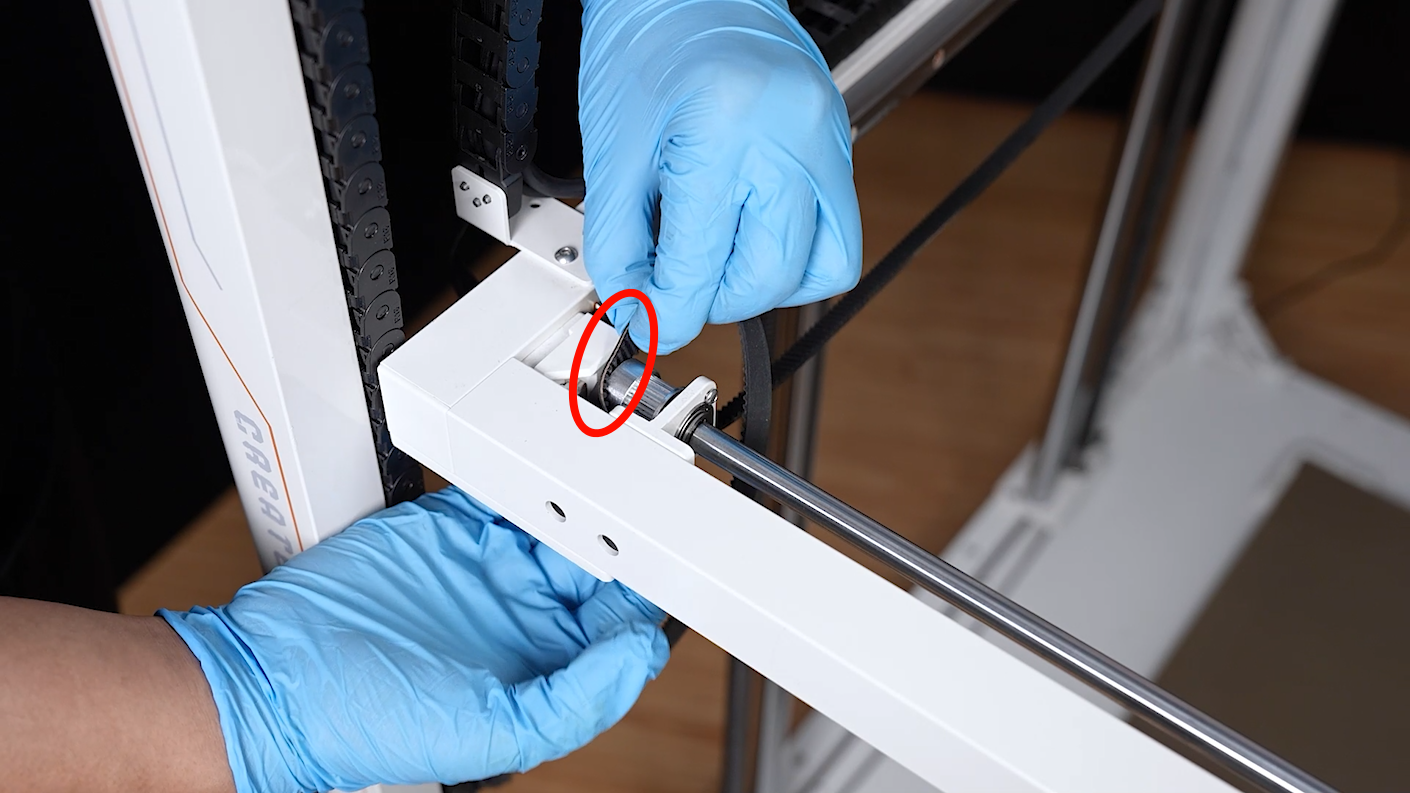

Primero retirá la polea del lado de los cables y el acople del rodamiento. Usá el destornillador plano para sacar el anillo elástico (circlip). Aflojá los 4 tornillos del motor con la llave de 4.0 mm y la llave fija de 8.0 mm para sacarlo. Después, soltá el soporte del motor (llave de 5.0 mm), sacalo del eje y retirá el rodamiento viejo.
Instalá el rodamiento nuevo en el soporte, ajustalo y deslizá todo de vuelta en el eje liso en su posición fija. Presentá el motor con la correa ya puesta en la polea, asegurándote de que el lado sin cables apunte hacia el soporte. Poné los tornillos con sus espaciadores y tuercas, ajustalos apenas un poco, tirá el motor hacia arriba para tensar la correa y ahí sí apretá todo a fondo. Para terminar, volvé a colocar el anillo elástico, el acople y la polea siguiendo las mismas instrucciones de alineación anteriores.
Instalar el eje liso de Y
Colocá el conjunto del eje alineado con los agujeros de la base y ajustá los dos tornillos con la llave de 4.0 mm. Reconectá los cables del motor, acomodá las correas dentadas y volvé a darles tensión.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
