En esta guía vas a encontrar los pasos necesarios para cambiar la placa adaptadora del cabezal en tu OrangeStorm Giga. Es un proceso sencillo, pero fijate bien en la orientación de los componentes para que la instalación quede perfecta.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.0 mm y una placa adaptadora (breakout board) nueva.
Instrucciones

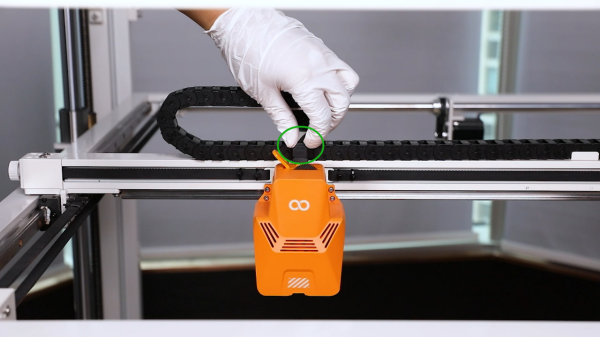

1. Apagá la impresora y desenchufá el cable de alimentación. Desconectá los cables planos que están arriba del cabezal de impresión.

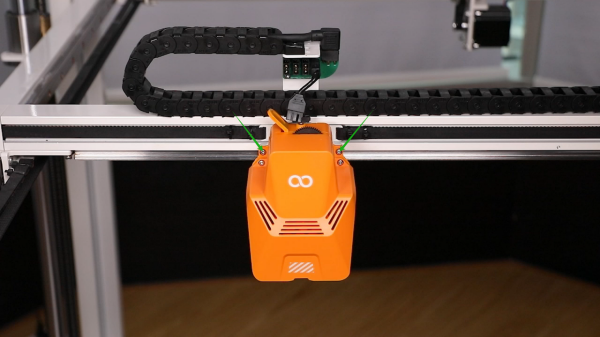

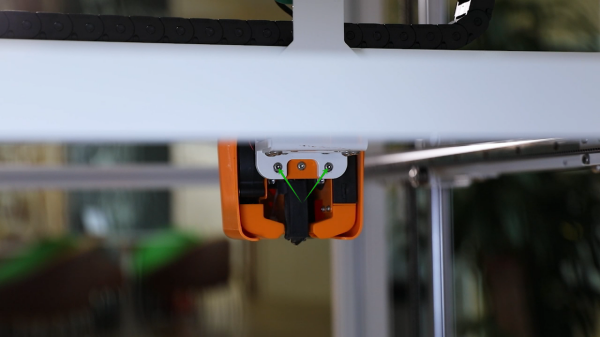

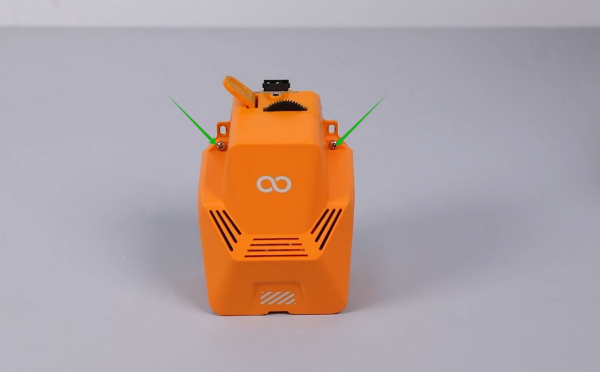

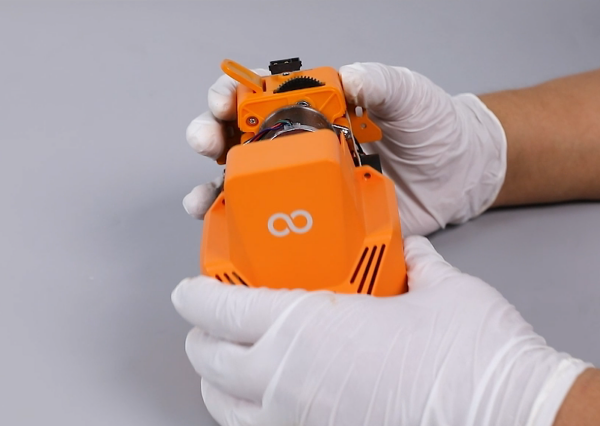

2. Usando la llave Allen de 2.0 mm, aflojá los 2 tornillos que sujetan la parte trasera del cabezal. Después, aflojá los 2 tornillos de la parte delantera y sacá el cabezal. Ojo: sostené el cabezal mientras sacás el último tornillo para evitar que se caiga.

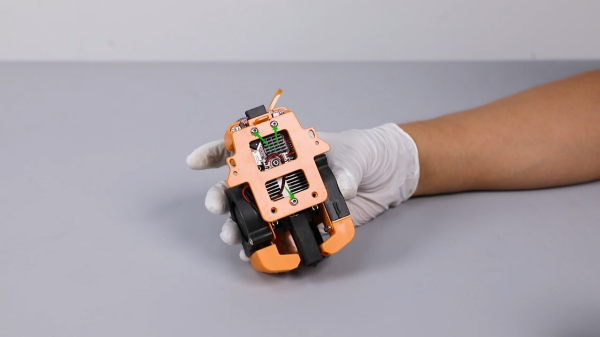

3. Sacá la tapa frontal del cabezal aflojando sus 2 tornillos. Luego, aflojá los 3 tornillos de la placa trasera y retirá tanto la placa como la pieza de presión de la placa adaptadora.

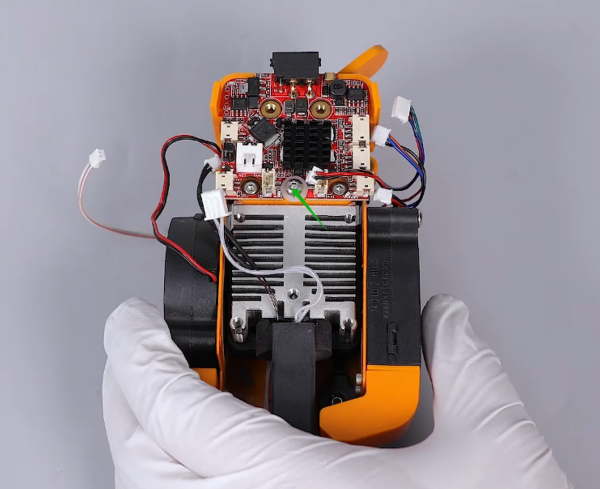

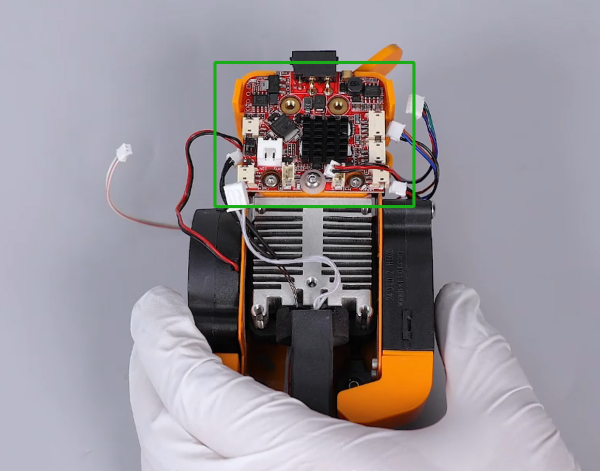

4. Desconectá todos los cables planos de los puertos de la placa adaptadora. Aflojá el tornillo que la sujeta y retirá la placa vieja.

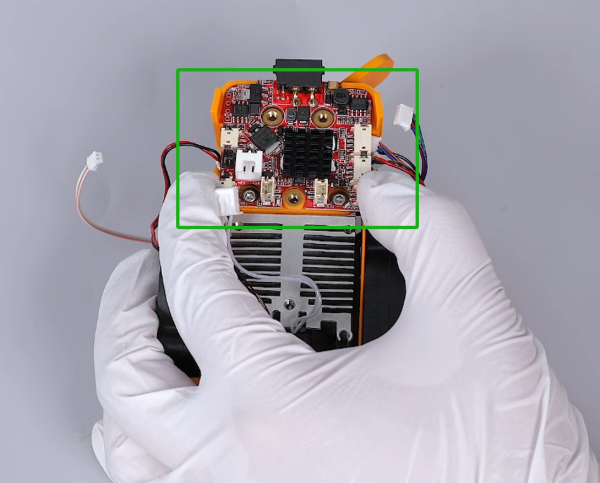

5. Presentá la placa adaptadora nueva alineándola con los agujeros de los tornillos. Colocá la junta en su posición y ajustá los tornillos de la placa con la llave Allen. Conectá los cables planos respetando sus funciones y la forma de cada puerto.

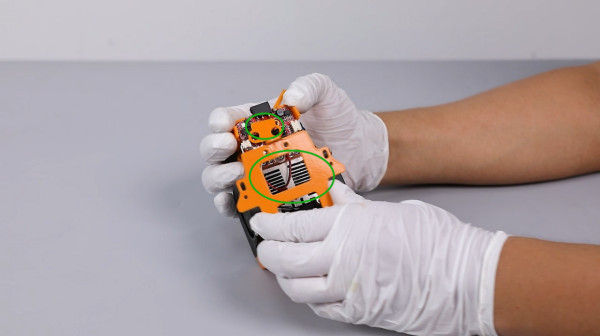

6. Prepará la placa trasera y la de presión. Acoplá la placa de presión en la placa trasera (fijate que tiene una única dirección de montaje). Poné el conjunto en su lugar y ajustá los 3 tornillos de sujeción.
7. Volvé a poner la tapa frontal y ajustá sus 2 tornillos. Colocá el cabezal completo en su soporte y ajustá los 2 tornillos frontales. Nota: fijate que el nivel de los agujeros sobre los costados de la placa trasera coincida con la parte superior del soporte de montaje.
8. Ajustá los 2 tornillos de la parte de atrás del cabezal y conectá nuevamente los cables planos en la parte superior.
9. Prendé la máquina. Entrá en "Prepare" y configurá la temperatura del nozzle a 220 °C. Cuando llegue a esa temperatura, tocá "Load" en la pantalla táctil.
10. Una vez que el filamento salga correctamente y vuelvas a nivelar la impresora, ya la podés usar con normalidad.
