En esta guía vas a encontrar los pasos detallados para cambiar el termistor y la placa de calentamiento cerámica de tu OrangeStorm Giga. Es un procedimiento fundamental para asegurar que el hotend mantenga la temperatura adecuada y evitar errores de lectura durante la impresión.
Herramientas y materiales
Para este trabajo vas a necesitar una llave Allen de 2.0 mm, pinzas de punta de aguja, grasa de silicona térmica y el kit de repuesto que incluye el termistor y la placa de calentamiento cerámica nuevos.
Desmontaje del cabezal de impresión

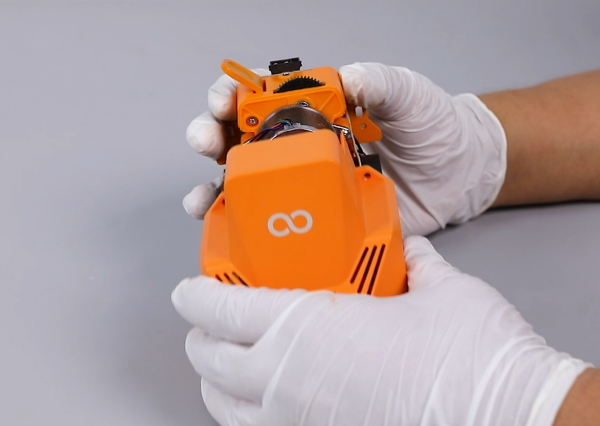

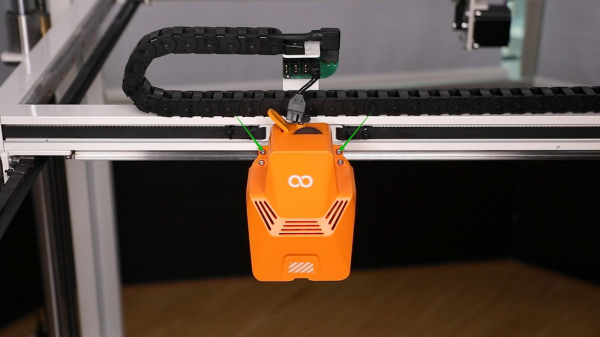

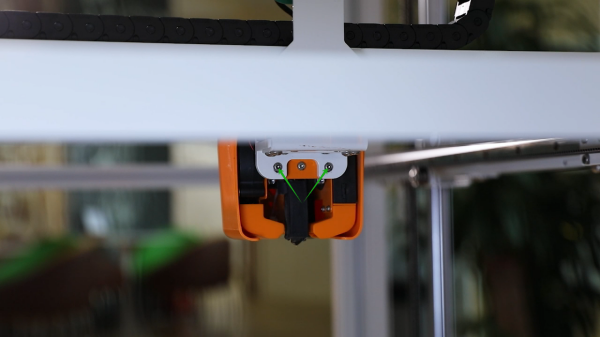

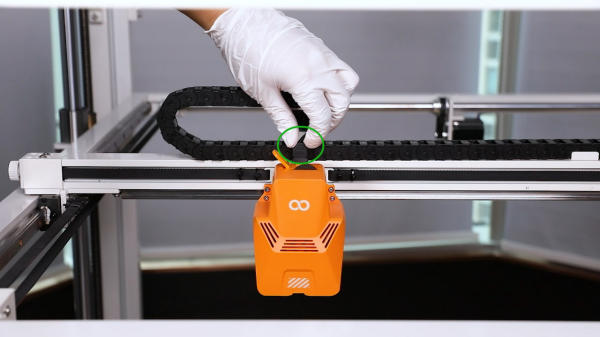

Primero apagá la impresora y desenchufá el cable de corriente para trabajar seguro. Desconectá los cables cinta que están arriba del cabezal y usá la llave Allen de 2.0 mm para aflojar los dos tornillos de la parte trasera. Después, sacá los dos tornillos frontales mientras sostenés el cabezal con la mano para evitar que se caiga al soltarlo.

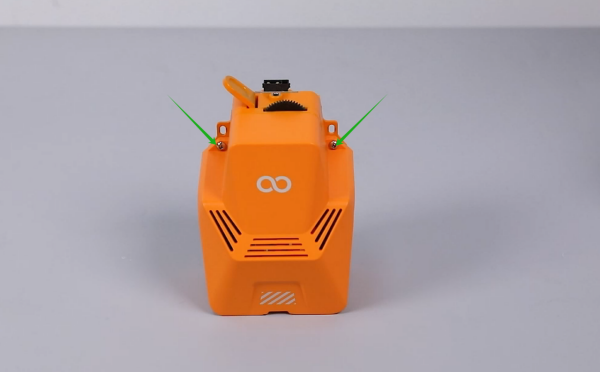

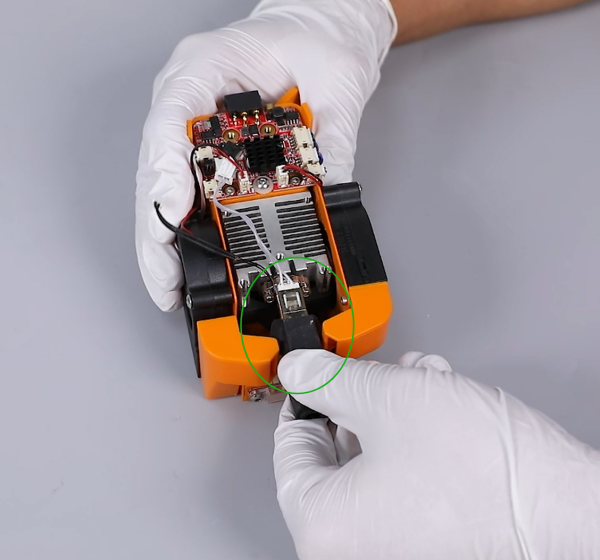

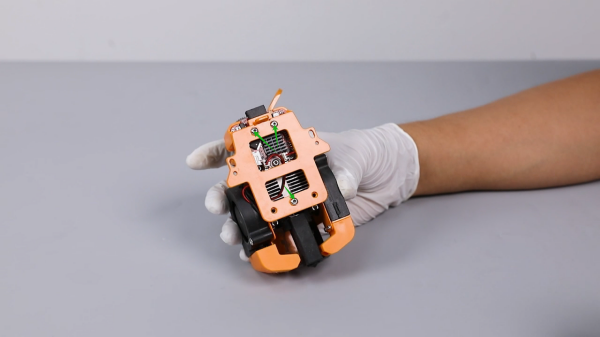

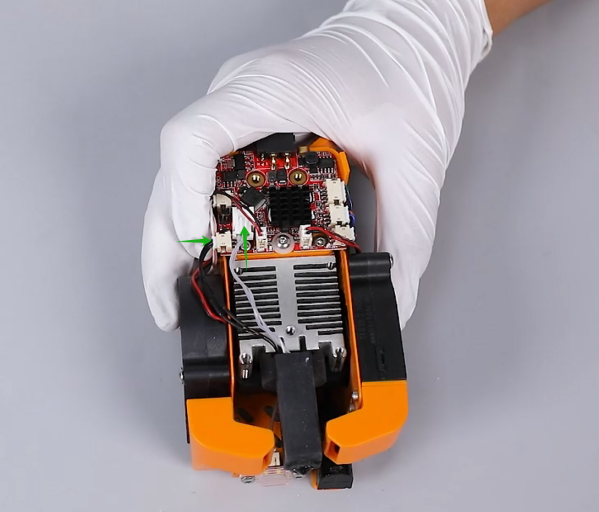

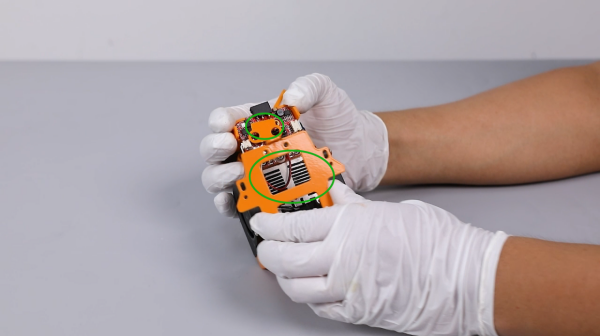

Con el cabezal afuera, retirá la tapa frontal aflojando sus dos tornillos. Luego, sacá los tres tornillos de la placa trasera para retirar tanto la placa como la pieza de presión de la placa adaptadora. Desenchufá los cables del termistor y de la placa cerámica de sus puertos, quitá la funda de silicona negra y usá las pinzas para retirar los anillos de sujeción de la placa; hacelo con cuidado para no romper la cerámica.
Instalación de los componentes nuevos
Retirá las piezas viejas y prepará el termistor nuevo doblando el cable unos 5 mm antes de la punta para que encaje bien en el agujero. Aplicá una capa fina y pareja de pasta térmica en la superficie del bloque donde va la placa. Colocá la placa cerámica nueva alineada con el bloque, poné los anillos de sujeción (fijate bien que la dirección sea la correcta) y volvé a poner la funda de silicona.
Conectá los cables en los puertos TH1 y HE0 de la placa adaptadora. Volvé a armar la placa trasera y la de presión, teniendo en cuenta que tienen una posición fija, y ajustá los tres tornillos. Por último, colocá la tapa frontal y ajustá sus dos tornillos con la llave Allen.
Montaje y verificación final
Presentá el cabezal completo en su lugar alineando los agujeros y ajustá los tornillos frontales; asegurate de que los laterales queden bien nivelados con el soporte antes de apretar. Ajustá los dos tornillos traseros y volvé a conectar los cables cinta superiores. Una vez que esté todo firme, prendé la impresora.
En la pantalla, andá a "Prepare" y poné la temperatura del nozzle en 220 °C. Cuando llegue a esa temperatura, dale a "Load" y fijate que el material salga normalmente. Para terminar, volvé a nivelar la impresora y ya la podés usar como siempre.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
