Si necesitás cambiar el conjunto del nozzle de tu OrangeStorm Giga, acá tenés los pasos detallados para hacerlo de forma segura. Seguí estas instrucciones para asegurar que tu equipo siga funcionando bárbaro y sin problemas de extrusión.
Herramientas y Materiales
Vas a necesitar una llave Allen de 2.0 mm, una llave Allen de 2.5 mm y un conjunto de nozzle nuevo.
Instrucciones

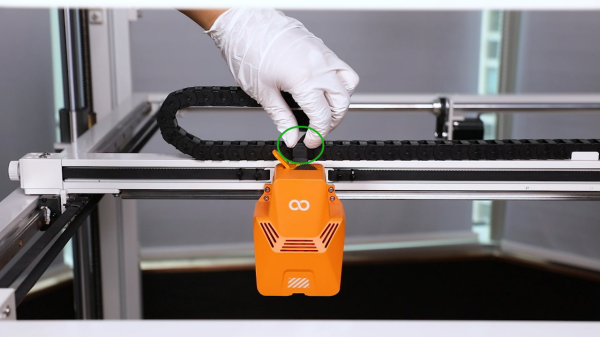

Primero, apagá la impresora y desenchufá el cable de alimentación. Desconectá los cables cinta que están arriba del cabezal de impresión.

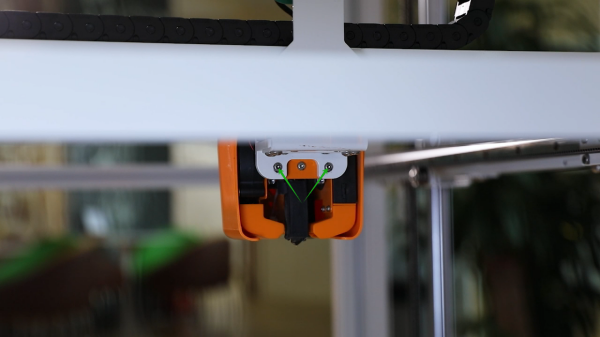

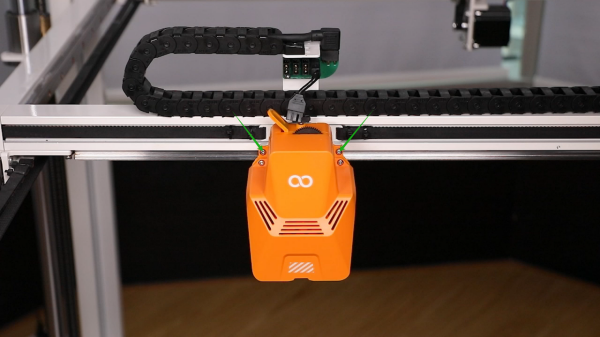

Usá la llave Allen de 2.0 mm para aflojar los 2 tornillos que sujetan la parte trasera del cabezal. Después, aflojá los 2 tornillos de la parte delantera y retirá todo el cabezal. Fijate de agarrarlo bien mientras sacás el último tornillo para que no se te caiga.

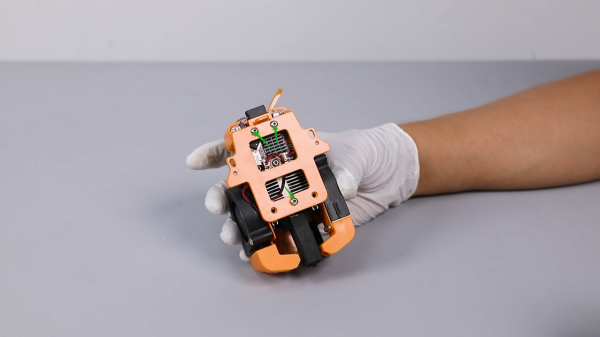

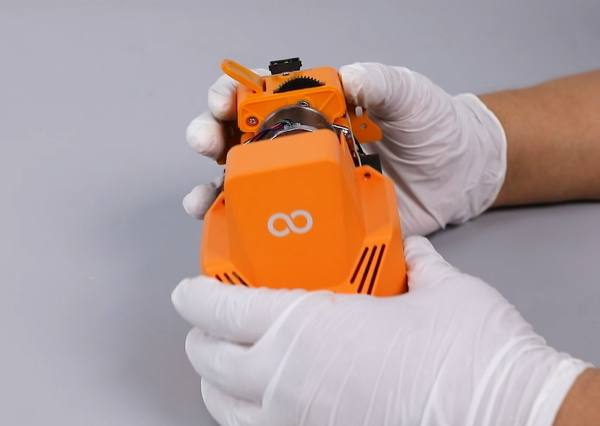

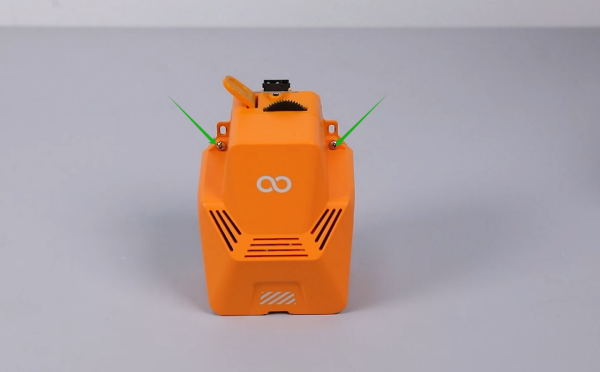

Aflojá los 2 tornillos de la tapa frontal del cabezal con la llave de 2.0 mm y sacala. Después, sacá los 3 tornillos de la placa trasera para retirar la placa junto con la pieza de presión de la placa adaptadora.

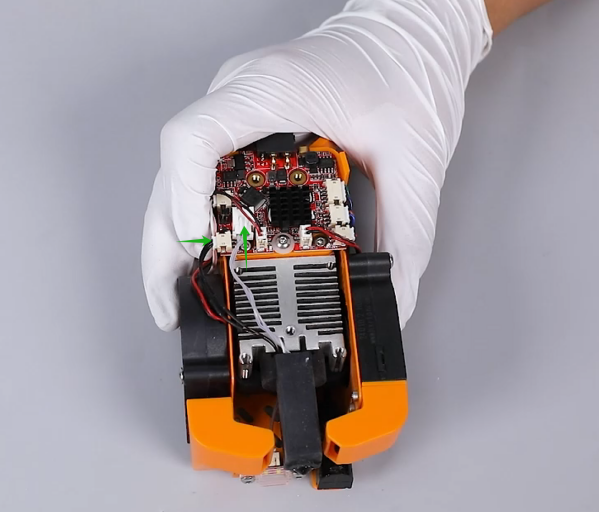

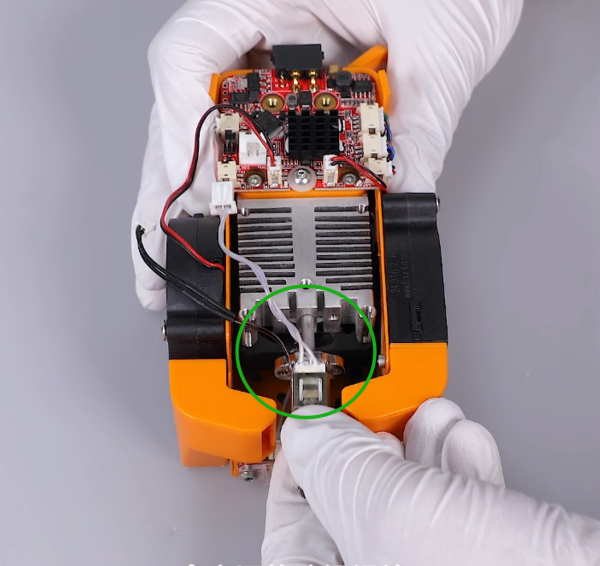

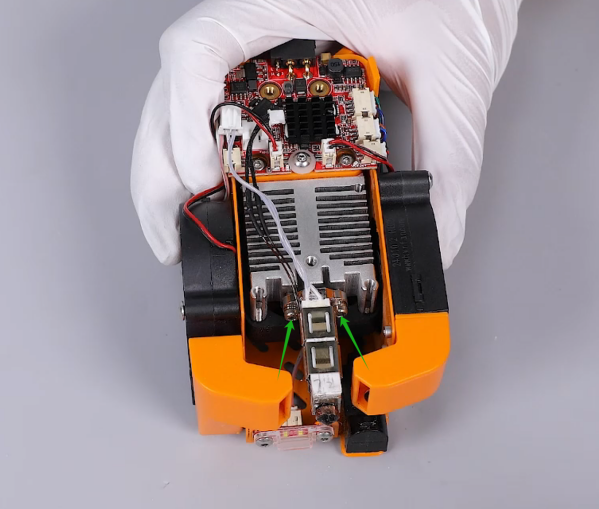

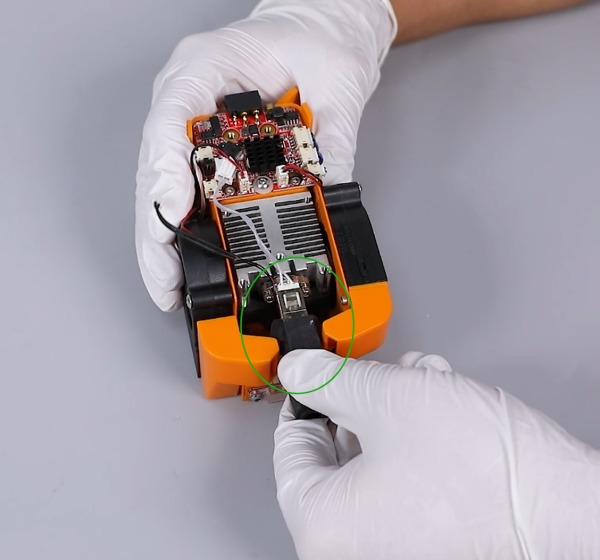

Desconectá los cables cinta del termistor y de la placa cerámica de calentamiento en la placa adaptadora del cabezal. Sacá la funda de silicona negra y aflojá los 2 tornillos de los costados del bloque calefactor con la llave Allen de 2.5 mm para retirar el conjunto del nozzle viejo.
Prepará el conjunto del nozzle nuevo y ponelo en su lugar alineándolo con el agujero del throat tube. Ajustá los dos tornillos de los costados del bloque calefactor con la llave de 2.5 mm y volvé a poner la funda de silicona negra.

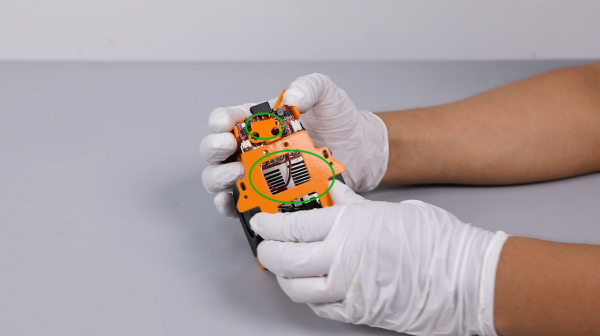

Enchufá los cables cinta del termistor y de la placa cerámica en los puertos TH1 y HE0 de la placa adaptadora. Prepará la placa trasera y la de presión; poné la placa de presión sobre los agujeros de los tornillos en la placa trasera (ojo que tiene una dirección de instalación fija).
Poné el conjunto de la placa trasera en su lugar alineándolo con los agujeros y ajustá los 3 tornillos con la llave de 2.0 mm. Hacé lo mismo con la tapa frontal y sus 2 tornillos.
Volvé a colocar todo el cabezal en su posición de instalación y ajustá los 2 tornillos delanteros con la llave de 2.0 mm. Asegurate de alinear bien los lados de la placa trasera con el soporte de montaje. Finalmente, ajustá los 2 tornillos de la parte de atrás y conectá los cables cinta.
Prendé la impresora, tocá en "Prepare" y configurá la temperatura del nozzle a 220 °C. Una vez que llegue a esa temperatura, dale a "Load" en la pantalla táctil. La impresora ya se puede usar normalmente después de verificar que el filamento extruya bien y de volver a nivelar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
