En esta guía vas a encontrar los pasos detallados para cambiar el motor del eje X de tu impresora OrangeStorm Giga. Es un procedimiento esencial para mantener la precisión del movimiento lateral y asegurar que tus impresiones salgan impecables.
Herramientas y materiales
Para este trabajo vas a necesitar: una llave Allen de 2.0 mm, una llave Allen de 2.5 mm y un motor de eje X nuevo de repuesto.
Instrucciones
1. Apagá la impresora y desenchufá el cable de alimentación para trabajar con seguridad.

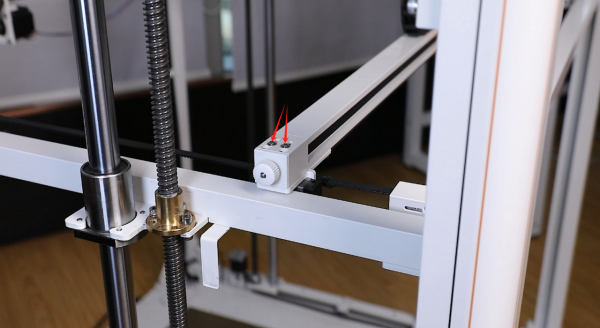

2. Usá la llave Allen de 2.0 mm para aflojar los 2 tornillos que sujetan el deslizador de la polea pasiva, ubicado en el lado izquierdo del eje X.

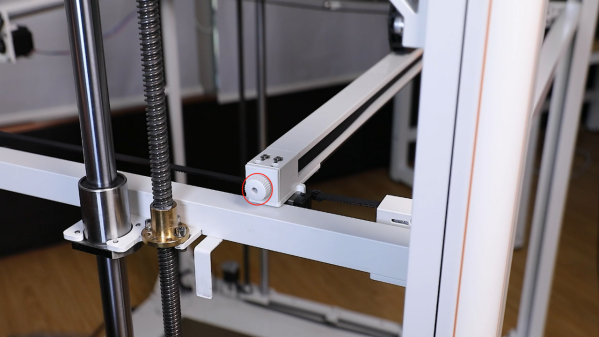

3. Aflojá la tuerca del dispositivo de ajuste de tensión de la correa.

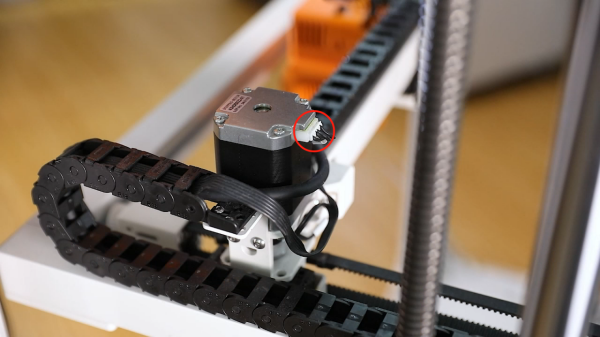

4. Desconectá con cuidado el cable plano (ribbon cable) del motor del eje X.

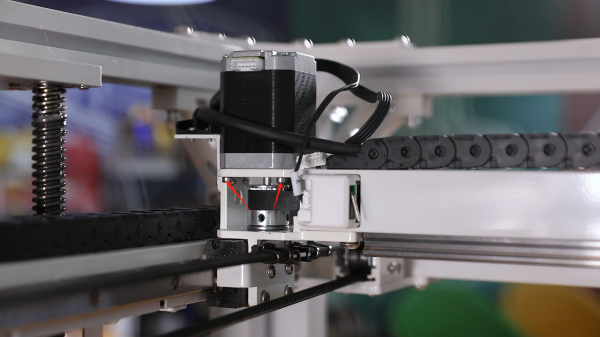

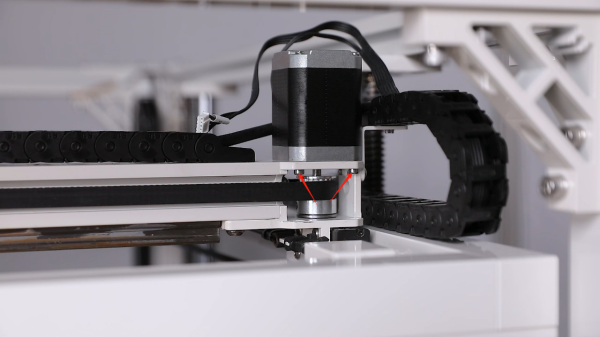

5. Con la llave Allen de 2.5 mm, aflojá los 4 tornillos que mantienen el motor del eje X en su lugar.

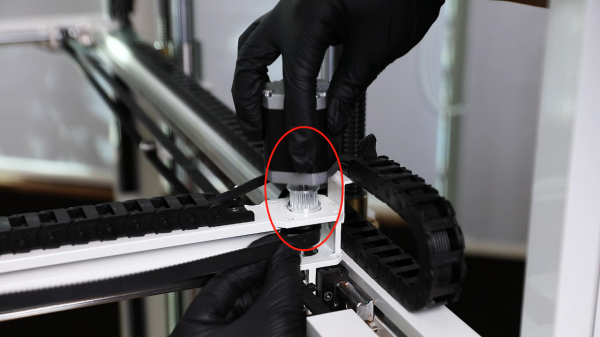

6. Retirá la correa dentada y sacá todo el conjunto del motor del eje X.
7. Sacá el rodamiento que está en el eje del motor.
8. Aflojá los 2 tornillos prisioneros que sujetan la polea dentada usando la llave Allen de 2.0 mm y retirá la polea.

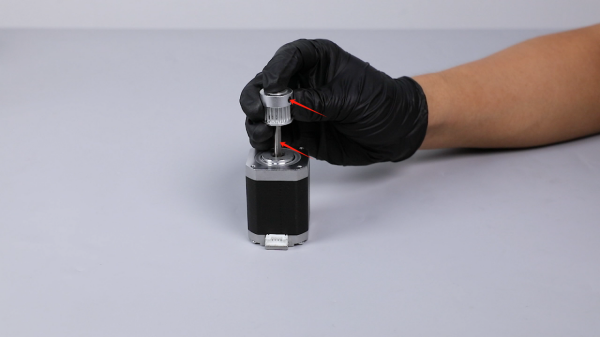

9. Tomá el motor nuevo y la polea. Colocá la polea en el eje del motor alineándola correctamente. Nota: Uno de los tornillos prisioneros de la polea tiene que quedar fijo contra la cara plana del eje del motor.

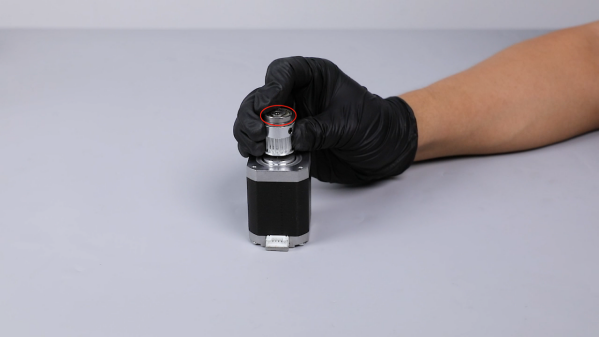

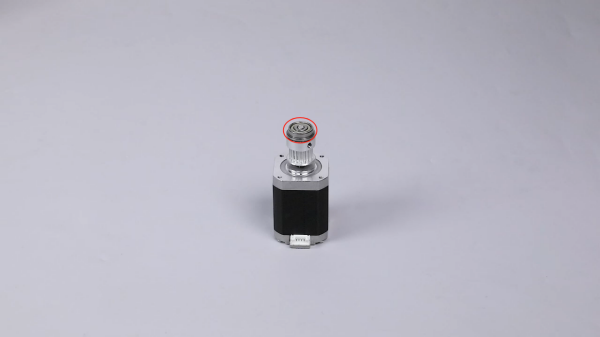

10. Poné el rodamiento sobre la polea dentada. Nota: Asegurate de que la parte superior del rodamiento quede nivelada con la punta del eje del motor.

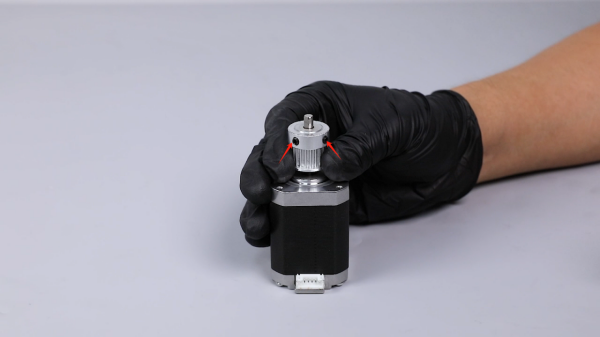

11. Ajustá bien los 2 tornillos prisioneros de la polea con la llave Allen de 2.0 mm.

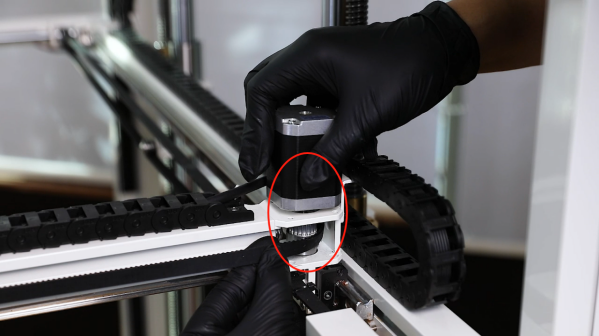

12. Presentá el conjunto del motor en su posición de instalación, alineando los agujeros de los tornillos. Mientras tanto, acomodá la correa dentada del eje X y pasala alrededor de la polea.
13. Ajustá los 4 tornillos del motor hasta un 75% de su torque usando la llave Allen de 2.5 mm. Una vez que los cuatro estén presentados, terminalos de apretar por completo.
14. Volvé a conectar el cable plano en el motor del eje X.
15. Girá la perilla del tensor de la correa del eje X para darle la tensión justa; fijate que no quede ni muy suelta ni demasiado tirante.
16. Ajustá los 2 tornillos del deslizador de la polea pasiva con la llave Allen de 2.5 mm.
17. Enchufá el cable de corriente y prendé la máquina. En la pantalla táctil, seleccioná "Prepare - all" (el ícono de Home).
18. La impresora va a volver a la posición cero. Si el movimiento es normal, ya podés volver a imprimir como siempre.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
