Si el motor del eje Y de tu OrangeStorm Giga está fallando, en esta guía te explicamos cómo cambiarlo por uno nuevo paso a paso. Es un proceso sencillo, pero tenés que prestar mucha atención a la tensión de la correa al final para que la impresora funcione impecable.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.0 mm, una llave Allen de 4.0 mm, una pinza de punta y el motor del eje Y de repuesto.
Instrucciones

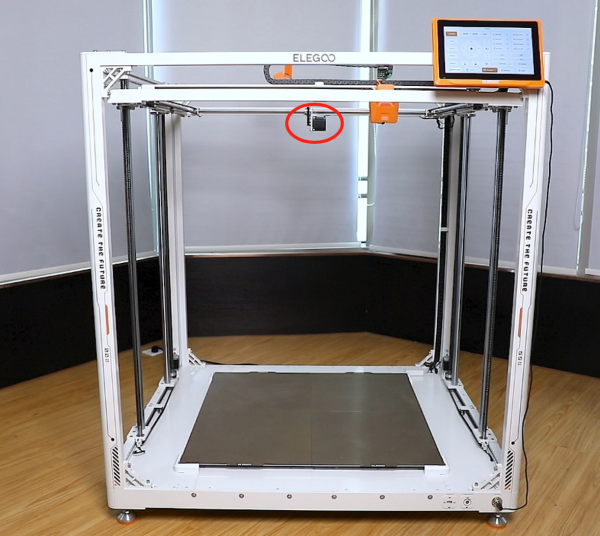

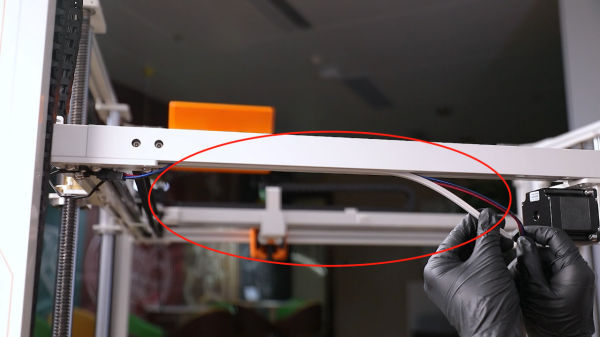

El motor del eje Y está ubicado en la parte trasera de la impresora. Primero, sacá la funda protectora que sujeta los cables planos del motor de la ranura del perfil de aluminio y desconectá los cables del puerto.

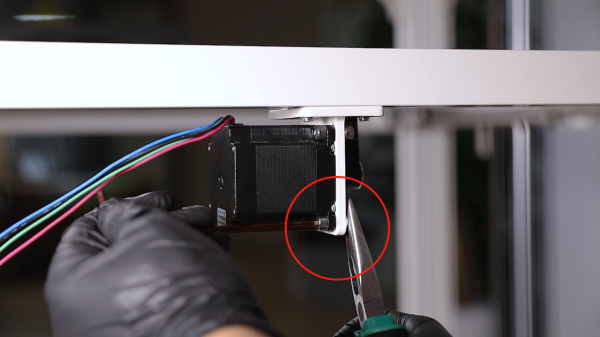

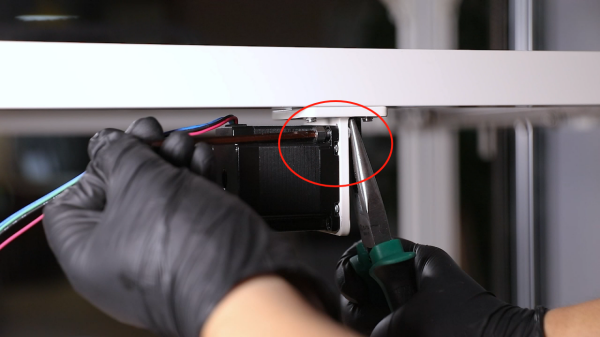

Sujetá la tuerca que está detrás del tornillo de fijación con la pinza de punta. Usá la llave Allen de 4.0 mm para aflojar el tornillo y retirá la tuerca, la arandela y el tornillo. Después, aflojá los tres tornillos restantes; tené cuidado de sostener el motor mientras sacás el último tornillo para evitar que se caiga.

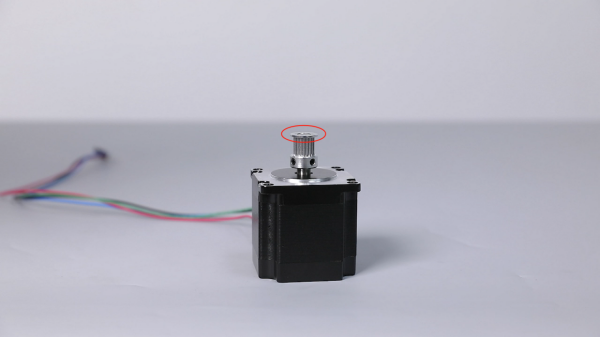

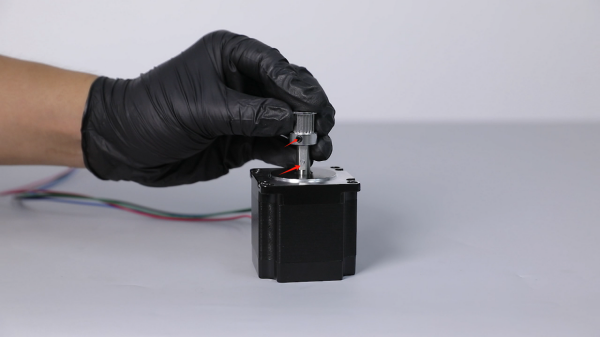

Con el motor afuera, usá la llave Allen de 2.0 mm para aflojar los dos tornillos prisioneros que sujetan la polea dentada y sacá el motor viejo. Prepará el motor nuevo y la polea; tené en cuenta que uno de los prisioneros debe quedar fijo sobre la cara plana del eje del motor. Colocá la polea en el eje, alineando la parte superior de la polea con el tope del eje, y ajustá los dos prisioneros.

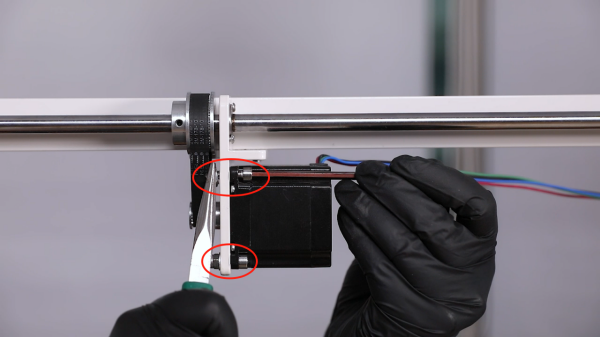

Presentá el motor en su lugar de instalación, alinealo con los agujeros y pasá la correa por la polea dentada. Insertá los cuatro tornillos, poné las arandelas y las tuercas por detrás, y empezá a ajustarlos. Sujetá la tuerca con la pinza y apretá los tornillos hasta tres cuartos de su torque total.
Sujetá el motor y la polea, y tirá del motor hacia abajo con firmeza para asegurarte de que la correa quede bien tensada. Una vez que esté tensa, terminá de apretar a fondo los cuatro tornillos de fijación con la llave Allen de 4.0 mm y la pinza.

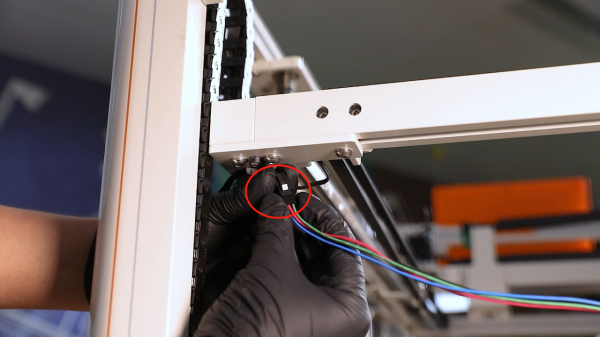

Conectá los cables planos del motor en el puerto; fijate bien porque la ficha tiene una sola posición de encastre. Colocá los cables dentro de la funda protectora y volvé a meterla en la ranura del perfil de aluminio.
Por último, enchufá el cable de alimentación y prendé la impresora. En la pantalla táctil, tocá en "Prepare - all (Home button)". La impresora va a volver a cero y, si todo opera normalmente, ya podés usarla como siempre.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
