Si los ventiladores de tu OrangeStorm Giga están dañados, hacen ruido o dejaron de girar, es fundamental que los cambies para evitar recalentamientos. En esta guía te explicamos cómo reemplazar los ventiladores de la placa base, del controlador de motores y de la fuente de alimentación paso a paso.
Herramientas y materiales

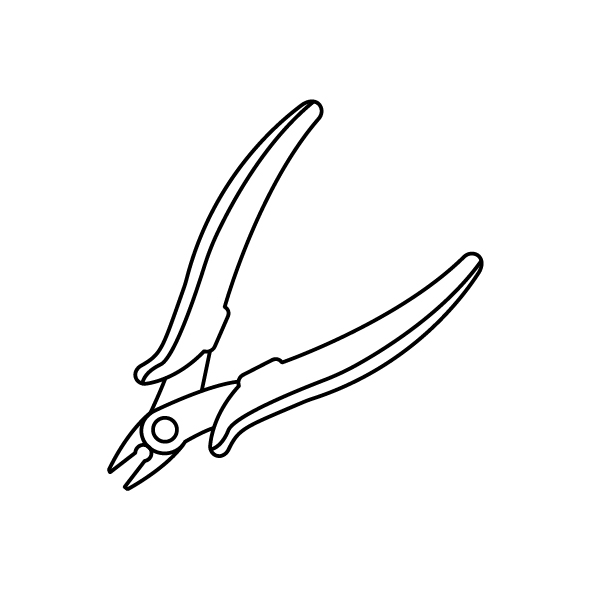

Vas a necesitar una llave Allen de 2.0 mm, un alicate de corte diagonal, dos precintos, un destornillador Phillips y los ventiladores de repuesto correspondientes para cada sección.
Precauciones previas
Esta operación implica manipular cables y conectores, así que fijate de tomar todas las precauciones necesarias antes de desarmar. Apagá la máquina y desenchufá el cable de alimentación para trabajar tranquilo.
Instrucciones de desarme

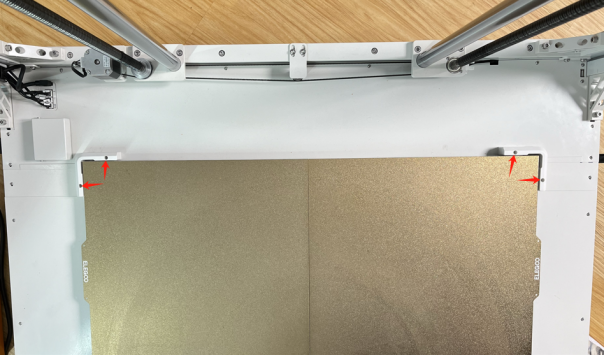

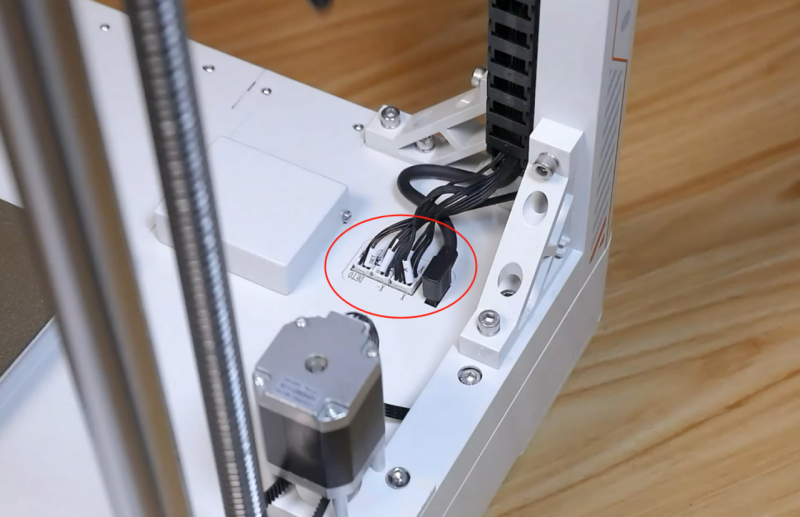

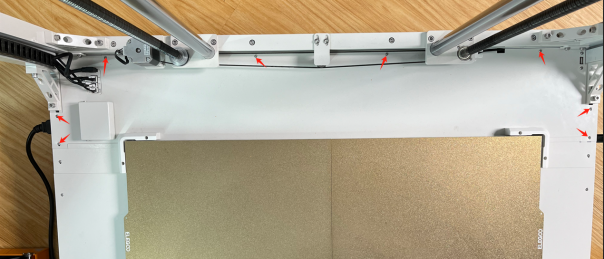

Primero, desenchufá la impresora. Con la llave Allen de 2.0 mm, aflojá los dos tornillos que sujetan el bloque de límite PEI en la parte derecha (adelante y atrás) y sacalo. Desconectá los cables planos de la placa adaptadora en la parte trasera derecha. Después, sacá los 8 tornillos de la tapa de la caja de potencia con la llave Allen, deslizá la tapa hacia la cama caliente desde abajo, levantá el lado exterior y retirala.

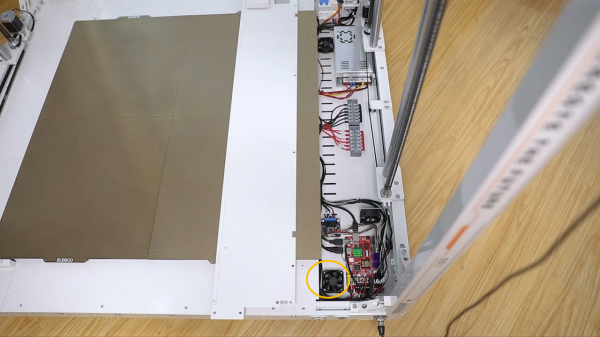

Cambio del ventilador de la placa base

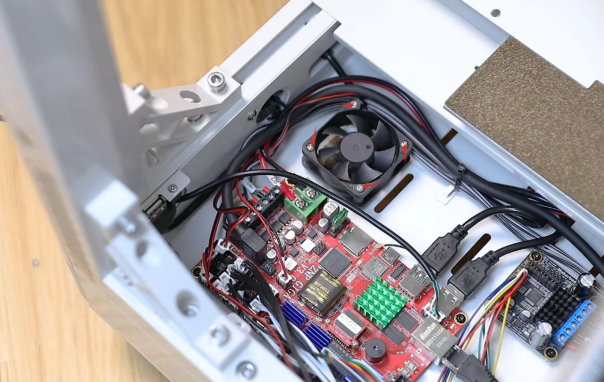

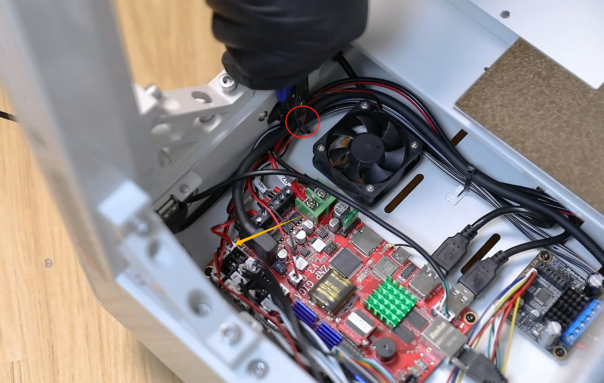

Cortá los precintos con el alicate y desenchufá los cables del puerto FAN0 de la placa base. Sacá los 4 tornillos del ventilador viejo con la llave Allen y retirá la pieza. Colocá el ventilador nuevo alineando los agujeros, ajustá los tornillos, conectalo al puerto FAN0 y volvé a asegurar los cables con precintos.
Cambio del ventilador del controlador de motores
Desconectá los cables del puerto VIN0 de la placa base. Aflojá los 4 tornillos con la llave Allen de 2.0 mm y sacá el ventilador viejo. Presentá el repuesto en su posición, ajustá los 4 tornillos y volvé a enchufar los cables en el puerto VIN0.
Cambio del ventilador de la fuente de alimentación
Cortá los precintos y usá el destornillador Phillips para aflojar los tornillos de los cables en el puerto de energía. Sacá el ventilador viejo retirando sus 4 tornillos con la llave Allen. Poné el nuevo ventilador en su lugar y ajustalo. Conectá los cables al puerto de energía respetando la polaridad (rojo al positivo y negro al negativo) y ajustá bien los tornillos del puerto.
Ensamblado final y verificación
Asegurá todos los cables con precintos nuevos. Colocá la tapa de la caja de potencia deslizándola bajo la cama caliente y alineá los agujeros de los tornillos. Ojo: ordená bien los cables de la placa adaptadora para que no queden apretados bajo la tapa. Ajustá los 8 tornillos (los largos van adelante y atrás, los cortos a la derecha). Reconectá los cables a la placa adaptadora según las etiquetas y volvé a poner el bloque de límite PEI. Finalmente, prendé la impresora, hacé un "Home" general y, si todo anda bien, seleccioná "PLA" para calentar el nozzle y la cama para confirmar que todo funcione bárbaro.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
