En esta guía vas a encontrar los pasos necesarios para instalar el kit de cámara en tu impresora. Seguí estas instrucciones detalladas para poder monitorear tus piezas en tiempo real de forma remota y segura.
Herramientas y materiales
Para realizar la instalación vas a necesitar una llave Allen de 2.0 mm, un destornillador Phillips y el kit de cámara nuevo.
Instrucciones de montaje

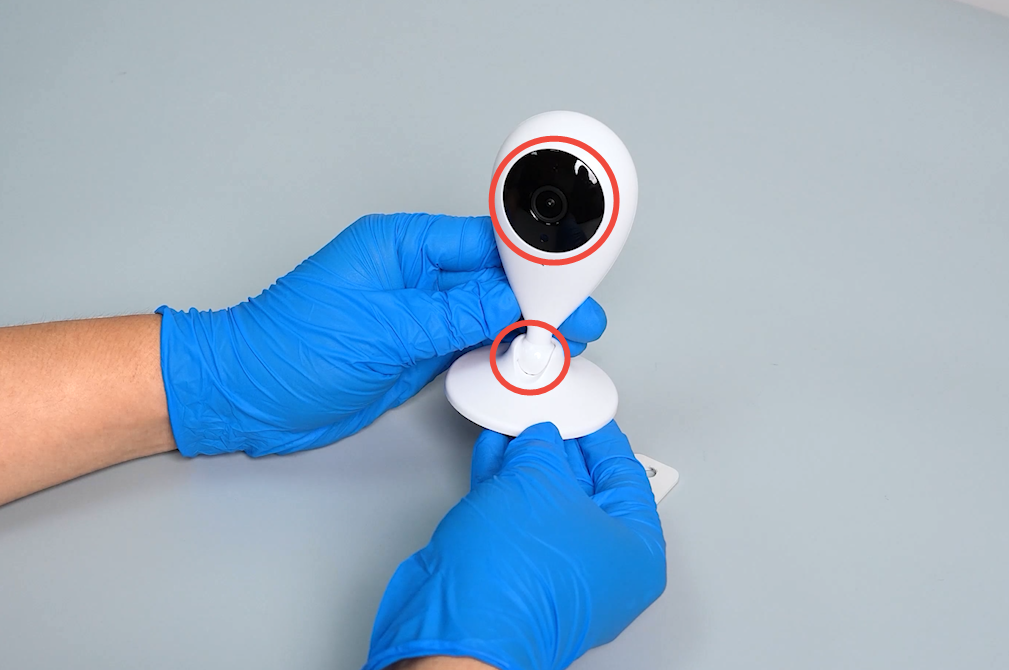

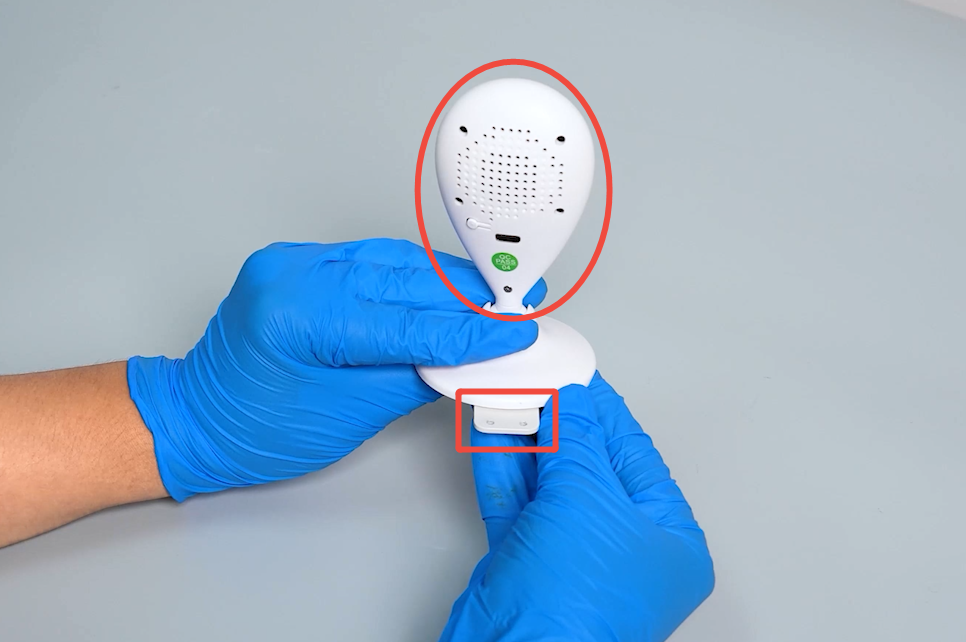

Primero, apagá la impresora y desenchufá el cable de alimentación por seguridad. Prepará la cámara y orientala hacia la abertura de la base.

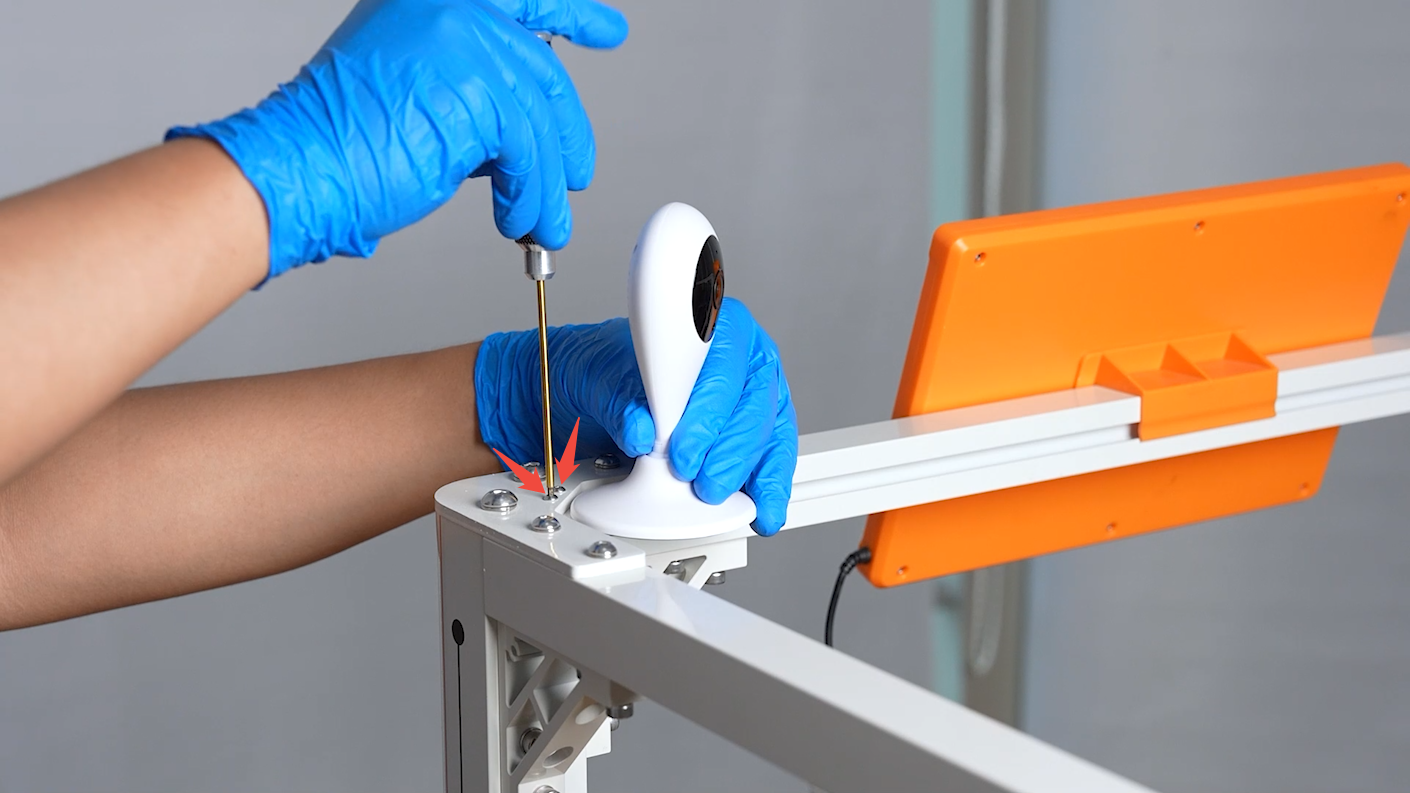

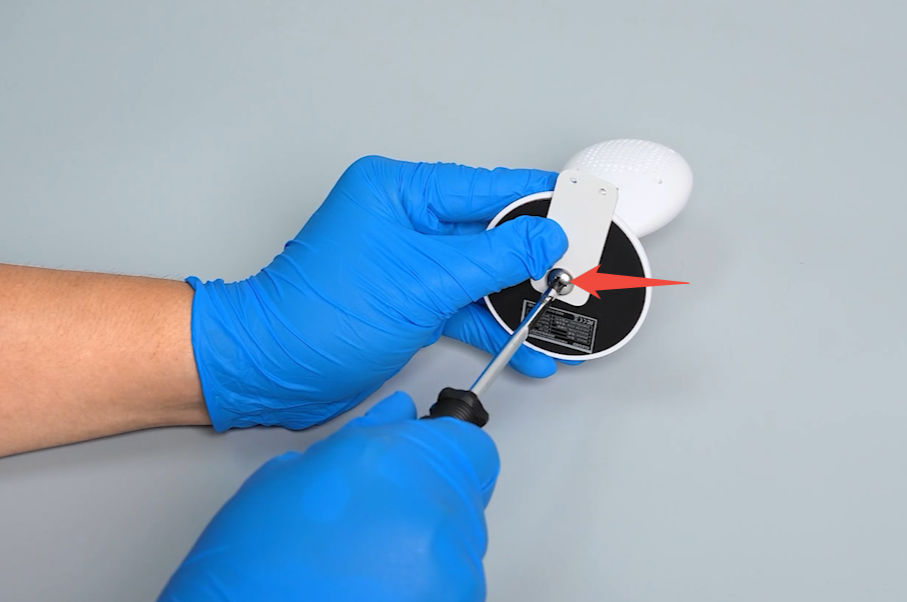

Agarrá el soporte de montaje y colocalos hacia la parte de atrás de la cámara. Usá el destornillador Phillips para apretar el tornillo que asegura el soporte. Después, alineá el soporte con los agujeros de montaje en las esquinas superiores de la impresora. Usá la llave Allen de 2.0 mm para ajustar los 2 tornillos del conjunto. Tené en cuenta que la cámara solo se puede instalar en la esquina superior derecha de la impresora.

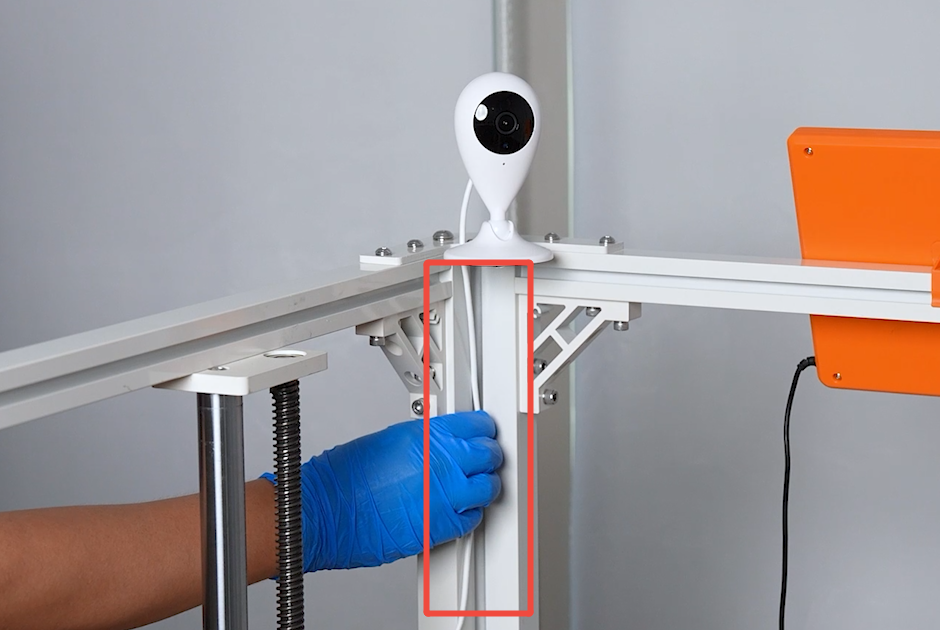

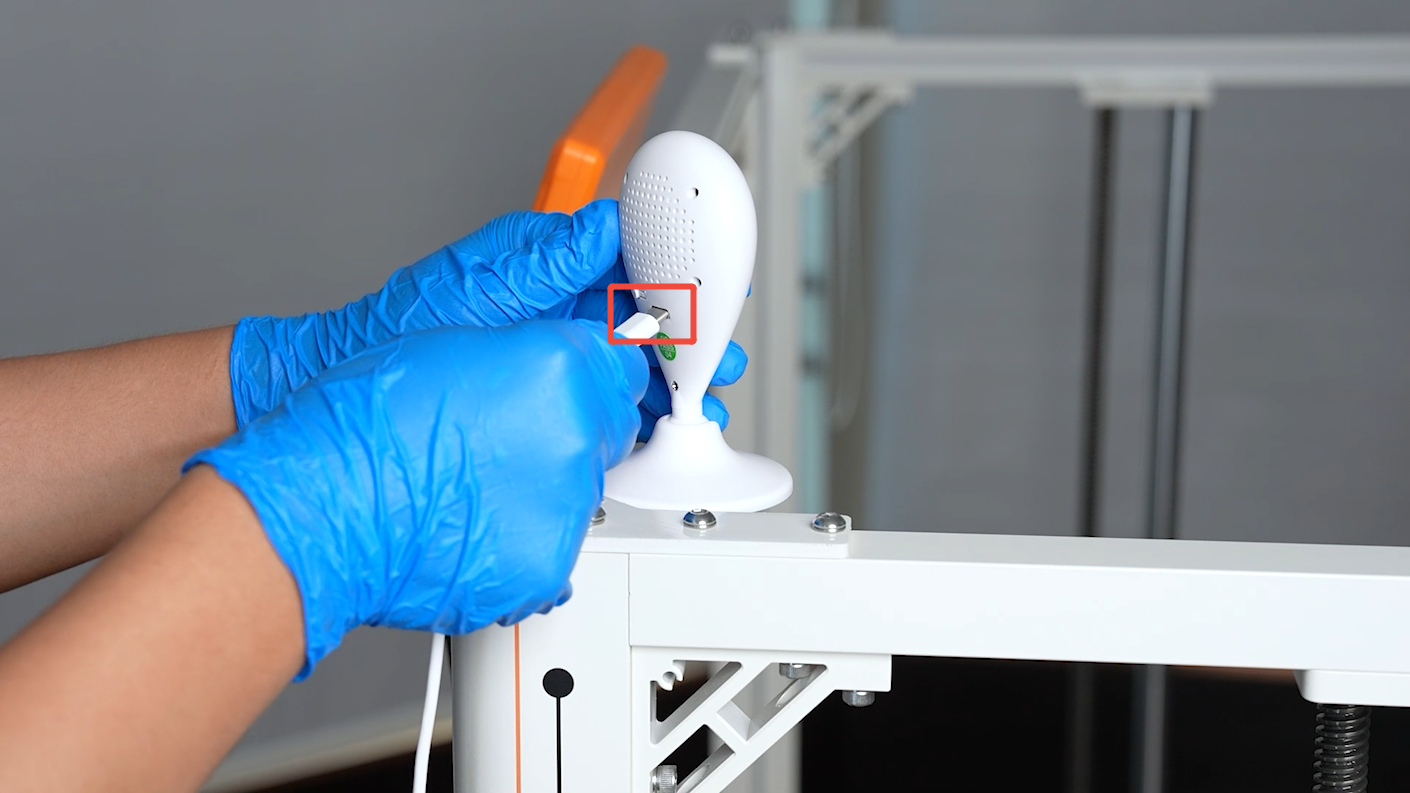

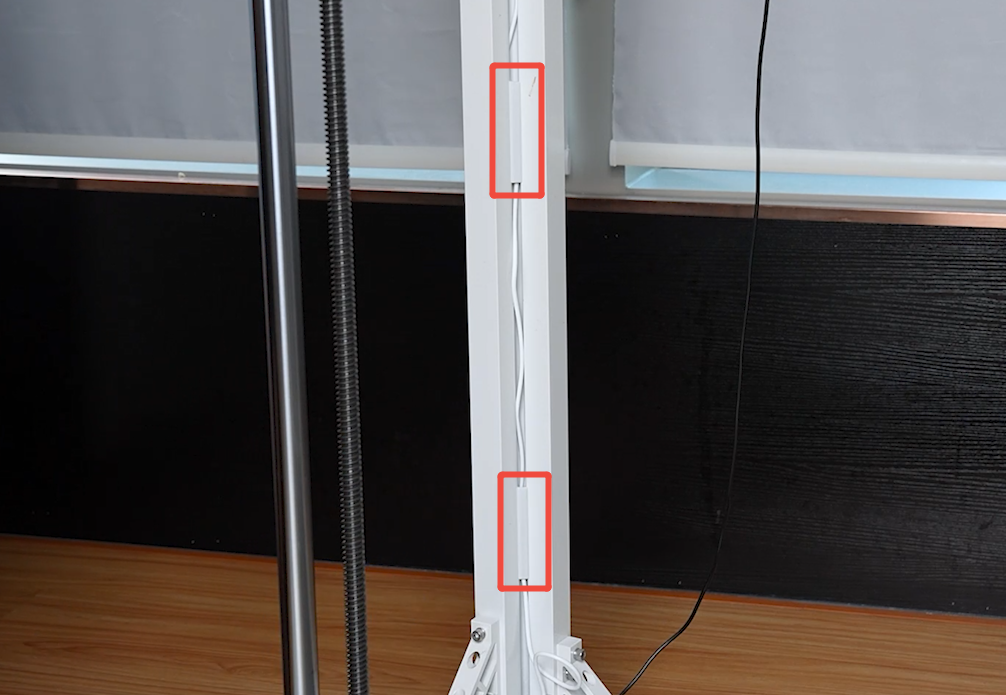

Conectá el cable de datos Type-C en el puerto que está atrás de la cámara. Acomodá los cables y metelos adentro de las ranuras de los perfiles de aluminio. Usá dos sujetacables (strain reliefs) y presionalos para que los cables queden bien firmes dentro de las ranuras del perfil.

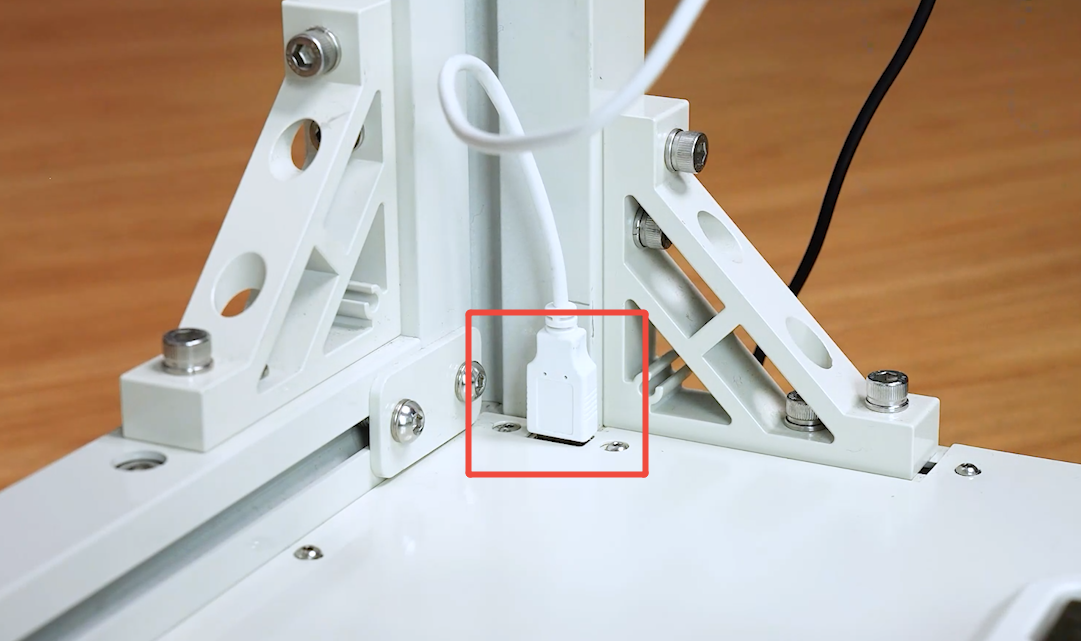

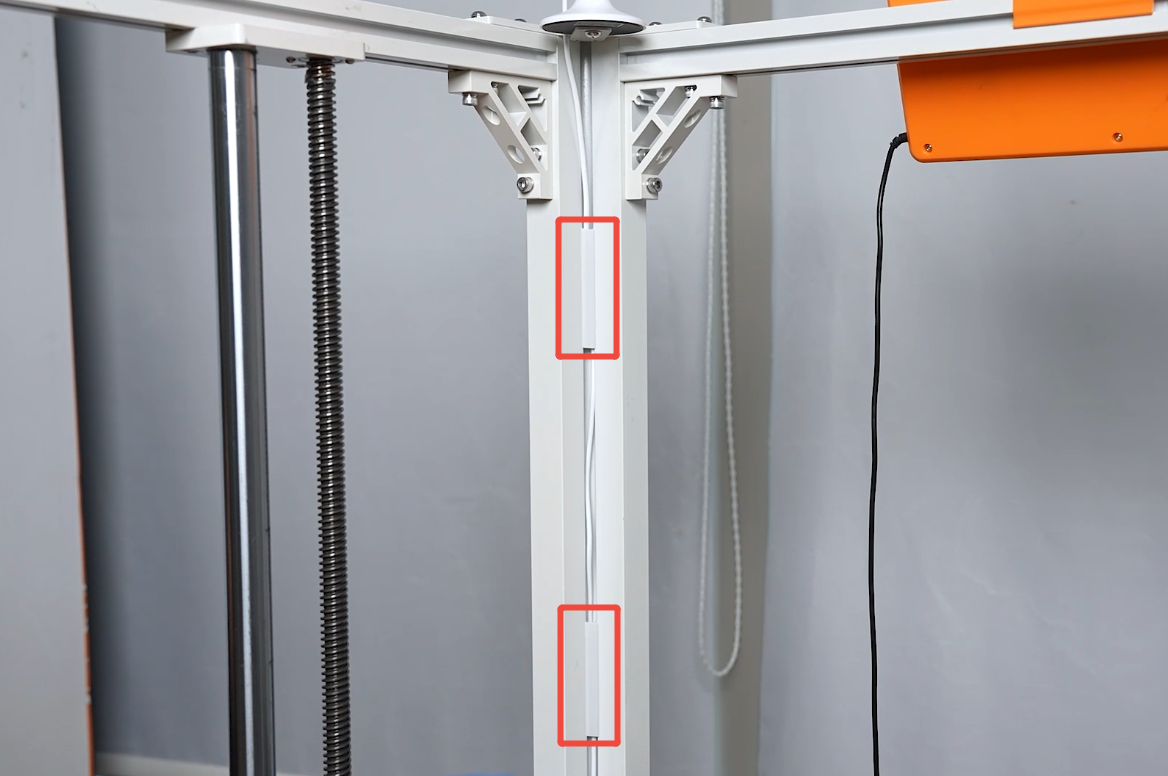

Enchufá el conector USB de los cables en el puerto USB que se encuentra en el lado interno de la cabina. Usá otros dos sujetacables para terminar de asegurar el cableado en los perfiles, tratando de que queden a la misma distancia uno del otro.
Configuración y visualización

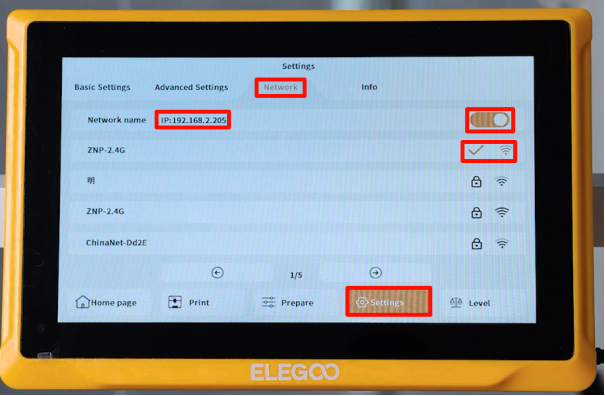

Prendé la impresora. Entrá en "Settings - Network name" para buscar tu red y escribí la contraseña para conectarte. Revisá la información de la IP en la pantalla táctil para confirmar que la impresora se haya conectado correctamente.
Desde tu computadora, conectate a la misma red que la impresora. Abrí el navegador y escribí la dirección IP de la impresora en la barra de direcciones para entrar a la página de control. Vas a ver que la imagen de la cámara ya aparece disponible en la sección "Cameras". Por último, ajustá el ángulo de la cámara para que se vea bien el modelo que estés imprimiendo.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
