En esta guía te explicamos cómo hacer el cambio del motor del eje Z en tu OrangeStorm Giga. Es un procedimiento directo, pero tenés que tener cuidado con la alineación y la tensión de las correas para que todo funcione perfecto.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.0 mm, una de 4.0 mm, pinzas de punta y el motor de repuesto nuevo.
Instrucciones

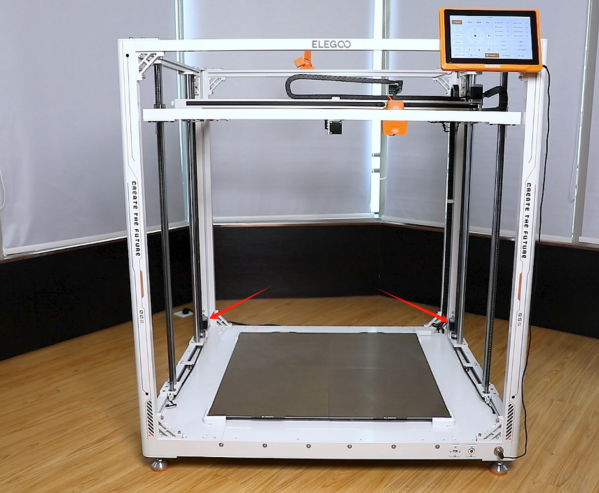

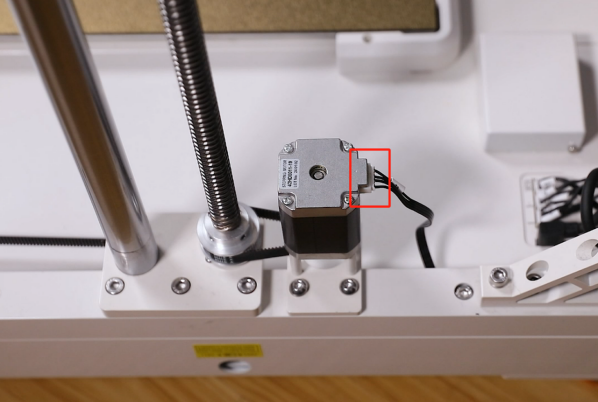

Los motores del eje Z están ubicados a ambos lados de la impresora. Primero que nada, desconectá los cables cinta de los motores.

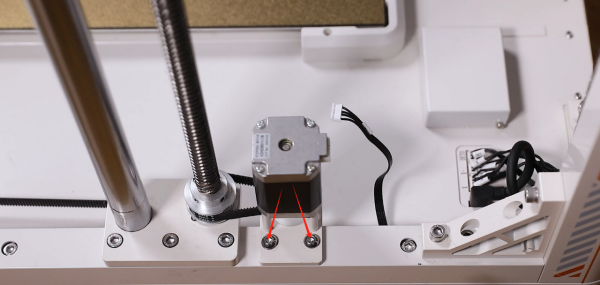

Con la llave Allen de 4.0 mm, aflojá los 2 tornillos que sujetan el soporte del motor. Tené cuidado: sujetá el motor con la mano mientras sacás el último tornillo para evitar que se caiga de golpe.

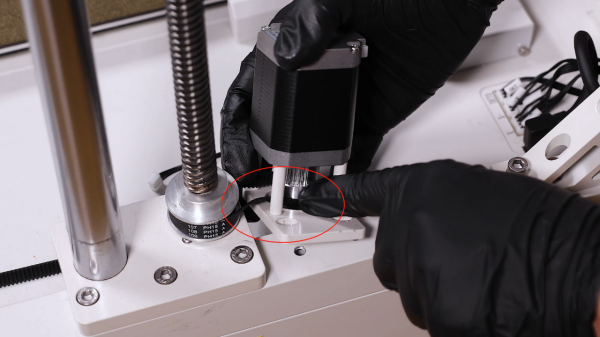

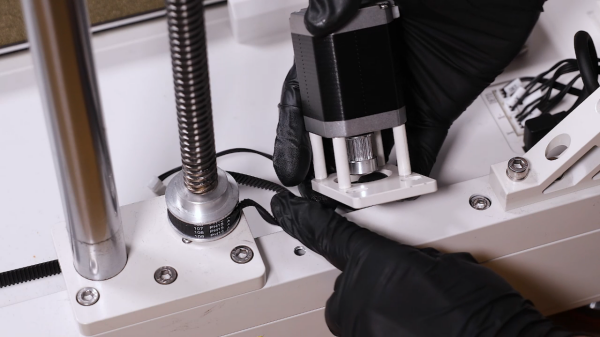

Sacá la correa de distribución de la polea y pasala por el hueco del soporte para liberarla. Retirá el conjunto del motor y usá una llave Allen de 2.5 mm para sacar los 4 tornillos que lo unen al soporte. Retirá el soporte y los cuatro espaciadores.

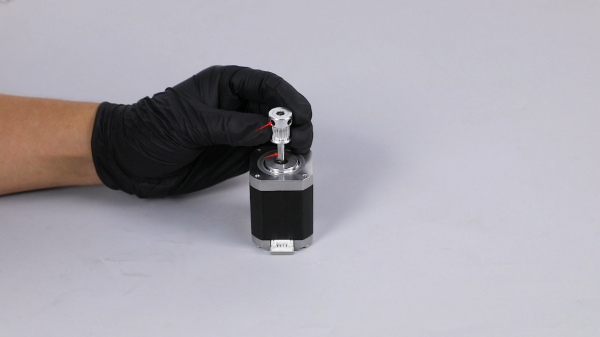

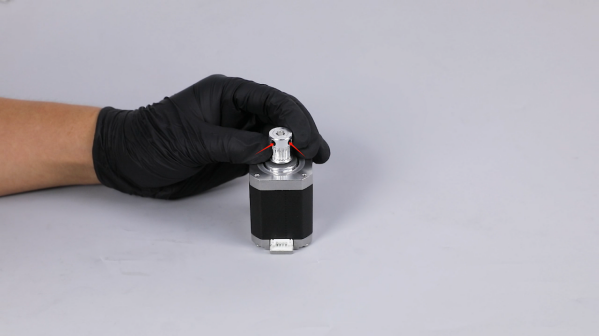

Ahora, con la llave de 2.0 mm, aflojá los 2 pernos de la polea para sacarla del motor viejo. Prepará el motor nuevo y colocá la polea en el eje. Un detalle clave: uno de los tornillos de la polea tiene que quedar justo sobre la parte plana (sección transversal) del eje del motor. Ajustá los pernos de la polea con la llave de 2.0 mm, dejando que la parte de arriba de la polea quede nivelada con la punta del eje.

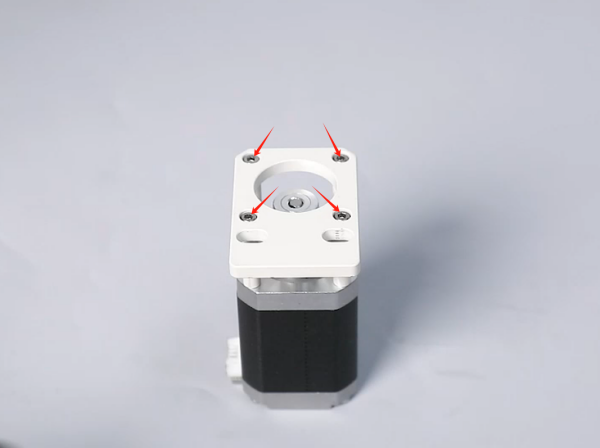

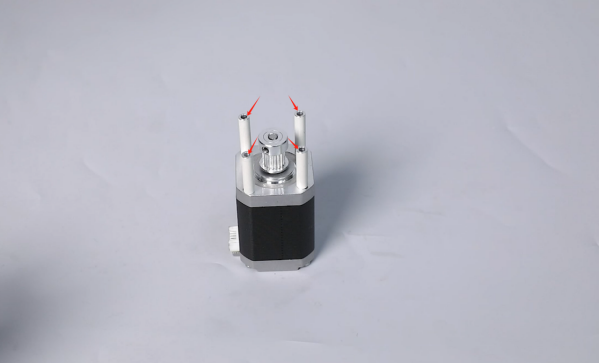

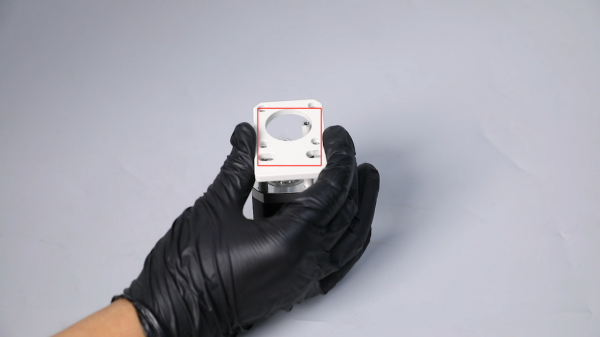

Poné los 4 espaciadores en su lugar y presentá el soporte, alineando todo con los agujeros de los tornillos. Ajustá los 4 tornillos de fijación con la llave de 2.5 mm. Ojo que el soporte tiene una orientación de instalación específica, fijate bien cómo va. Después, pasá la correa por el hueco del soporte y enganchala en la polea.
Tirá del conjunto del motor hacia la derecha para que la correa quede bien tensa y, sin soltar, ajustá los 2 tornillos del soporte con la llave de 4.0 mm. El borde exterior del soporte tiene que quedar bien alineado con el perfil de aluminio. Conectá el cable cinta y repetí los mismos pasos del otro lado.
Para terminar, enchufá la impresora y prendela. Tocá "Prepare-all (botón Home)" en la pantalla táctil para que la máquina vuelva a cero. Una vez que verifiques que todo se mueve con normalidad, volvé a nivelar la impresora y ya la podés usar como siempre.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
