Reemplazo del ventilador de enfriamiento del heat break

En esta guía te explicamos cómo cambiar el ventilador del heat break en tu OrangeStorm Giga. Es un procedimiento fundamental para asegurar que el hotend se mantenga a la temperatura correcta y evitar atascos durante la impresión.

Herramientas y materiales

• Una llave Allen de 1.5 mm
• Una llave Allen de 2.0 mm
• Una nueva caja de engranajes del extruder

Video tutorial

Podés guiarte con el siguiente video para ver el proceso de desarmado y montaje en detalle.

Pasos a seguir

1. Apagá la impresora y desenchufá el cable de alimentación.

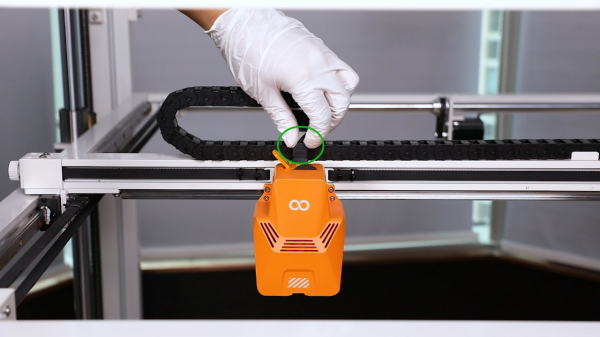

2. Desconectá los cables cinta que están arriba del cabezal de impresión.

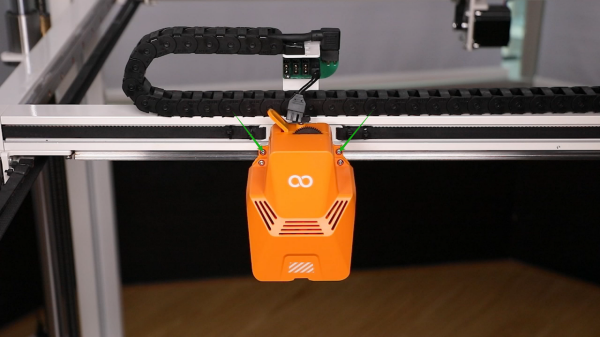

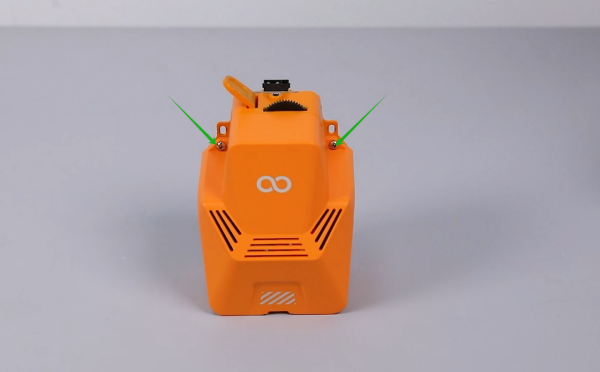

3. Aflojá los 2 tornillos que aseguran la parte trasera del cabezal de impresión usando una llave Allen de 2.0 mm.

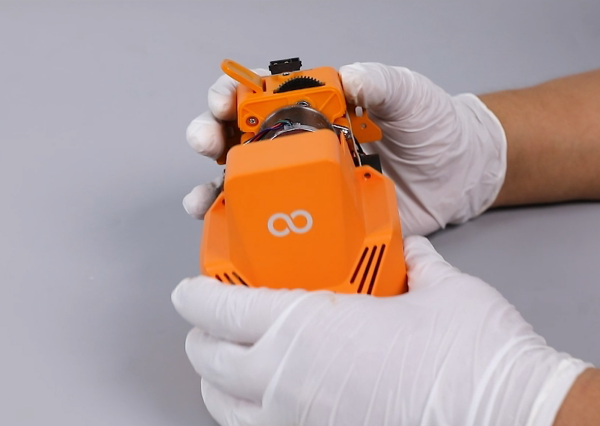

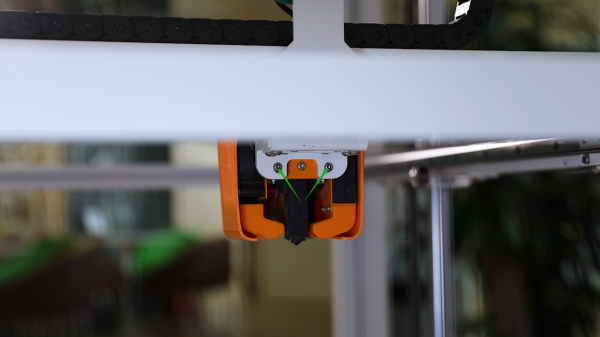

4. Aflojá los 2 tornillos que aseguran la parte frontal del cabezal de impresión usando una llave Allen de 2.0 mm y retirá el cabezal.
   Nota: Sostené el cabezal mientras aflojás el último tornillo para evitar que se te caiga.

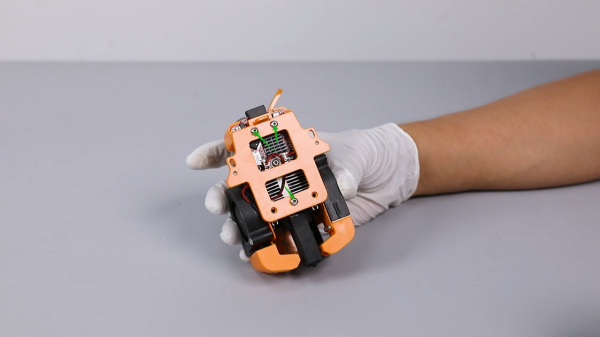

5. Aflojá los 2 tornillos que aseguran la tapa frontal del cabezal de impresión usando una llave Allen de 2.0 mm y sacá la tapa.
6. Aflojá los 3 tornillos que aseguran la placa trasera del cabezal usando una llave Allen de 2.0 mm y retirá la placa junto con la placa de presión de la placa adaptadora.

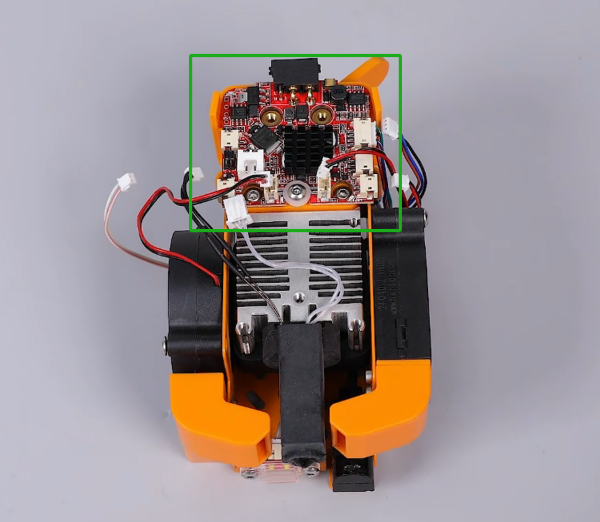

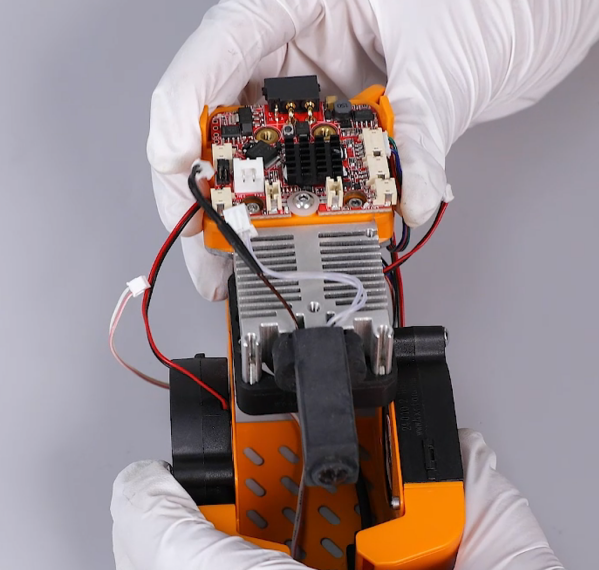

7. Desconectá los cables cinta de los puertos en la placa adaptadora del cabezal, EXCEPTO el puerto E0 (motor del extruder).

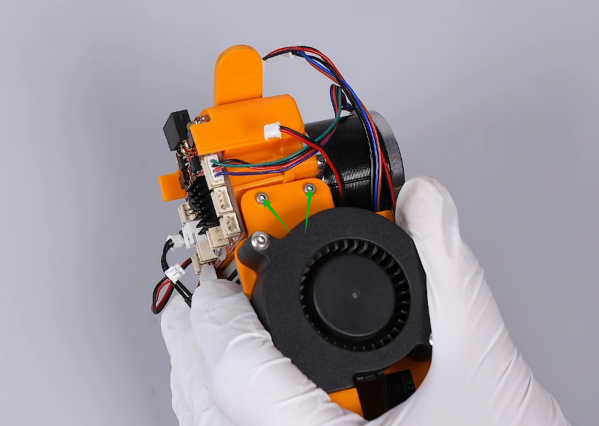

8. Aflojá los 4 tornillos que sujetan los laterales izquierdo y derecho del soporte del ventilador de enfriamiento de pieza con una llave Allen de 1.5 mm.
9. Retirá el conjunto del ventilador de enfriamiento de pieza.

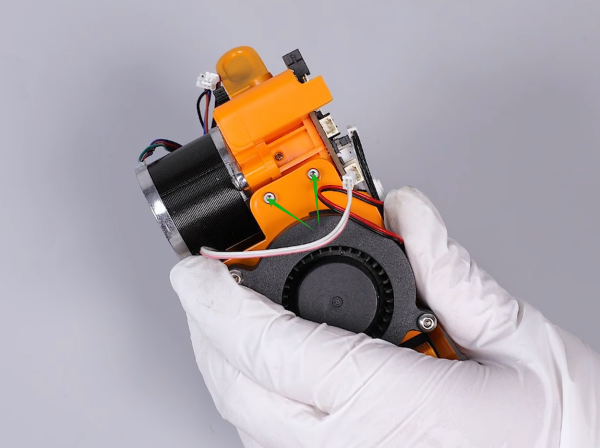

10. Aflojá los 4 tornillos que aseguran el ventilador del heat break usando una llave Allen de 2.0 mm y sacá el ventilador viejo.
11. Prepará el nuevo ventilador del heat break. Ponelo en su lugar alineándolo con los agujeros de los tornillos y ajustá los 4 tornillos de sujeción con la llave Allen de 2.0 mm.
12. Prepará el conjunto del ventilador de enfriamiento de pieza. Ponelo en posición alineándolo con los agujeros y ajustá los 4 tornillos con la llave Allen de 1.5 mm.
13. Conectá los cables cinta en la placa adaptadora del cabezal respetando su función y la forma del puerto.

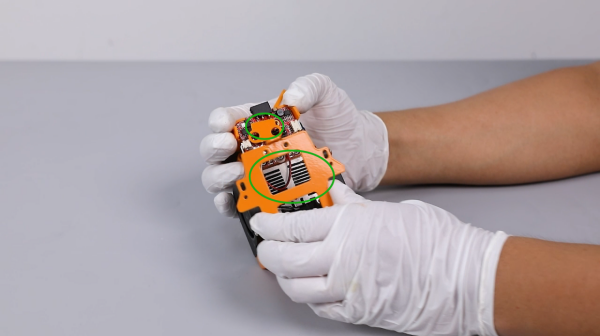

14. Prepará la placa trasera del cabezal y la placa de presión de la placa adaptadora. Colocá la placa de presión sobre los agujeros de la placa trasera.
    Nota: La placa de presión de la placa adaptadora tiene una orientación de montaje fija.
15. Colocá el conjunto de la placa trasera en su lugar alineando los agujeros. Ajustá los 3 tornillos con la llave Allen de 2.0 mm.
16. Poné la tapa frontal en su posición y ajustá los 2 tornillos con la llave Allen de 2.0 mm.
17. Colocá todo el cabezal de impresión en su lugar alineando los agujeros y ajustá los 2 tornillos con la llave Allen de 2.0 mm.
    Nota: Alineá el nivel de los agujeros de los tornillos de la placa trasera con la parte superior del soporte de montaje del cabezal.
18. Ajustá los 2 tornillos que aseguran la parte trasera del cabezal con la llave Allen de 2.0 mm.
19. Conectá los cables cinta arriba del cabezal de impresión.
20. Prendé la impresora. Tocá en "Prepare" y configurá la temperatura del nozzle a 220 °C. Una vez que llegue a esa temperatura, dale a "Load" en la pantalla táctil.
21. La impresora se puede usar normalmente después de que el filamento salga de forma fluida y hayas vuelto a nivelar la máquina.
