En esta guía te mostramos paso a paso cómo cambiar los rodamientos del eje liso en el eje Y de tu OrangeStorm Giga. Es un mantenimiento clave para que la impresora se mueva suavemente y sin ruidos extraños. Fijate bien en cada paso para asegurar que todo el hardware quede perfectamente alineado.
Herramientas y materiales
Vas a necesitar llaves Allen de 2.0 mm, 3.0 mm, 4.0 mm y 5.0 mm, una llave fija de 8.0 mm y un destornillador plano.
Video tutorial
Próximamente.
Instrucciones
Desmontar el eje liso del eje Y

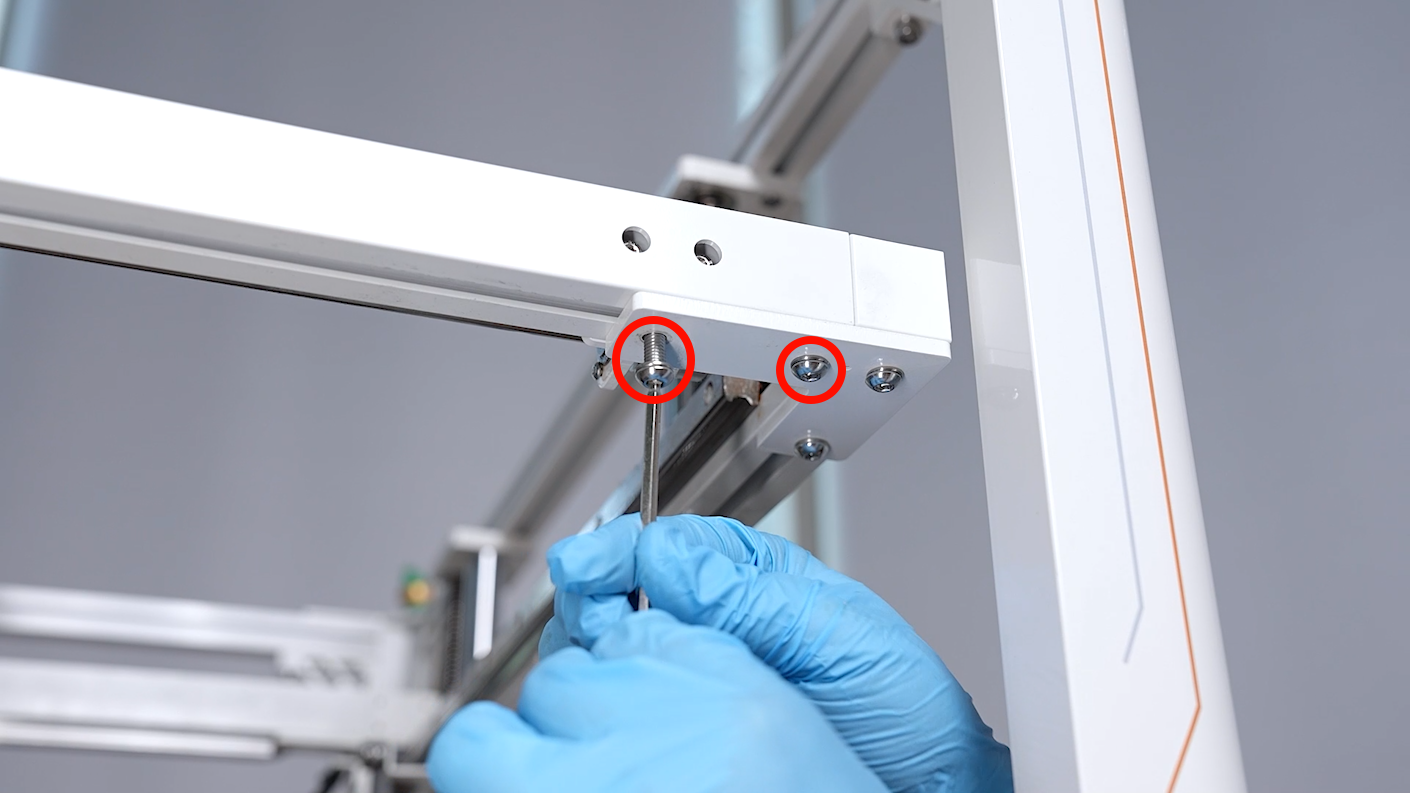

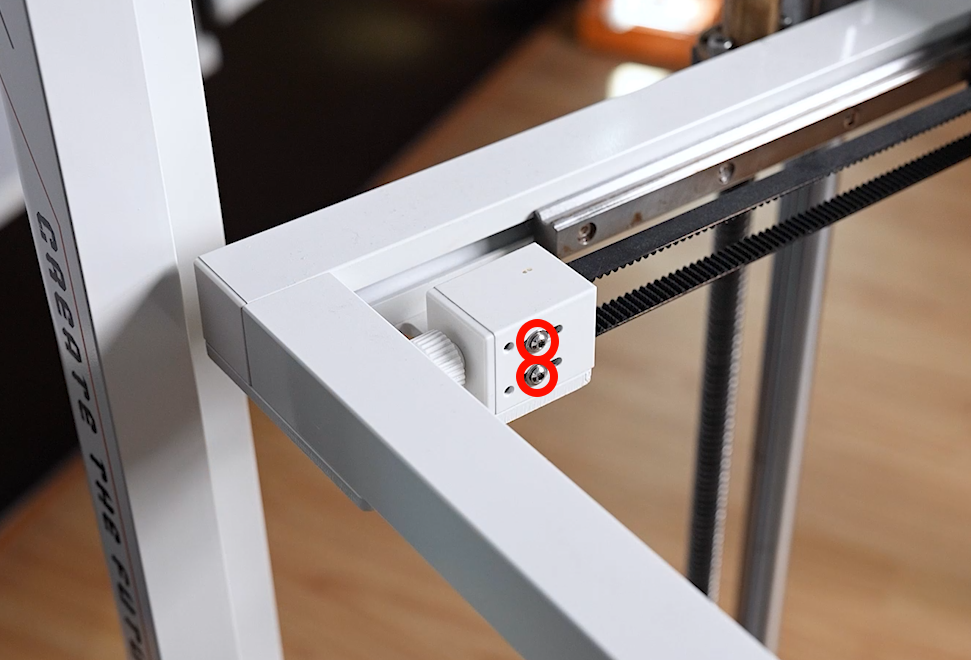

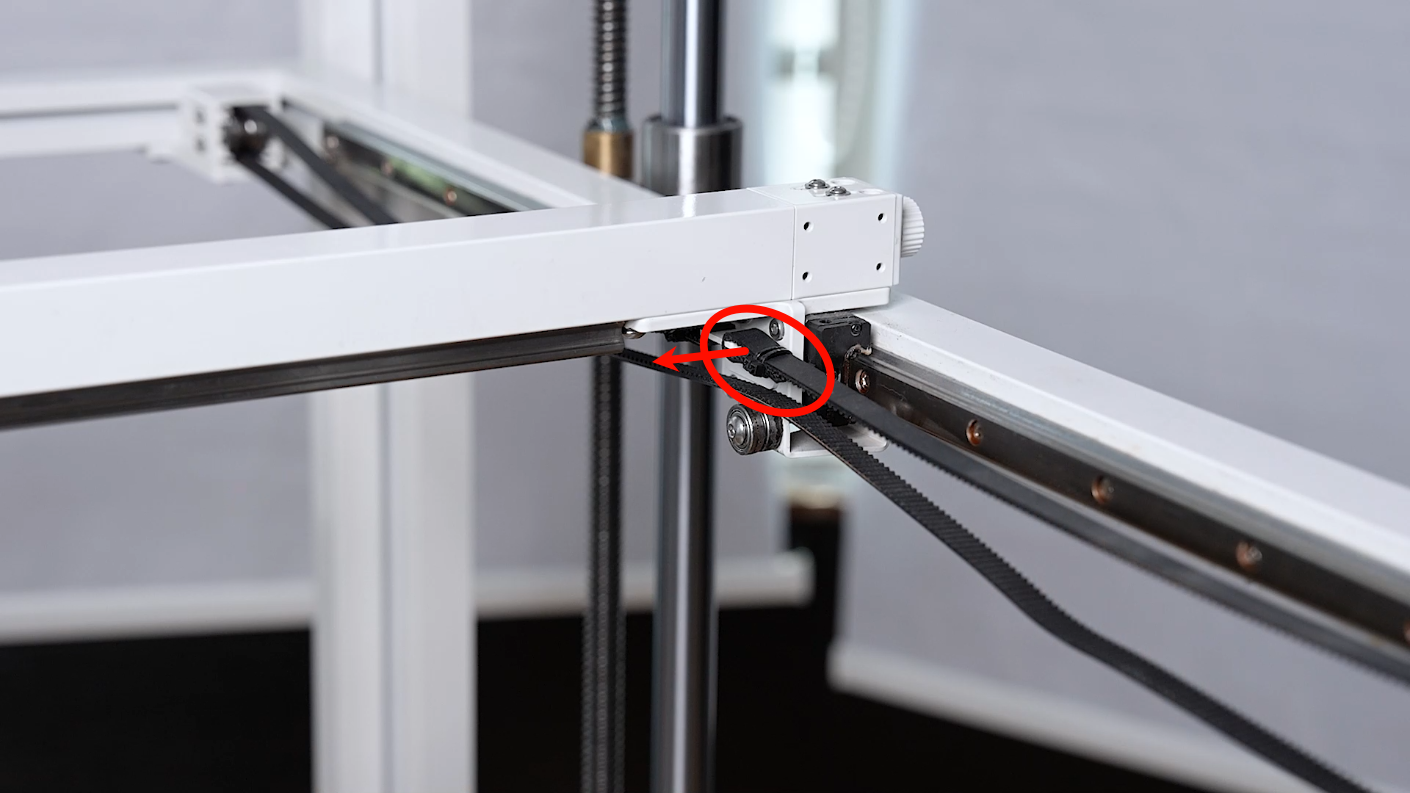

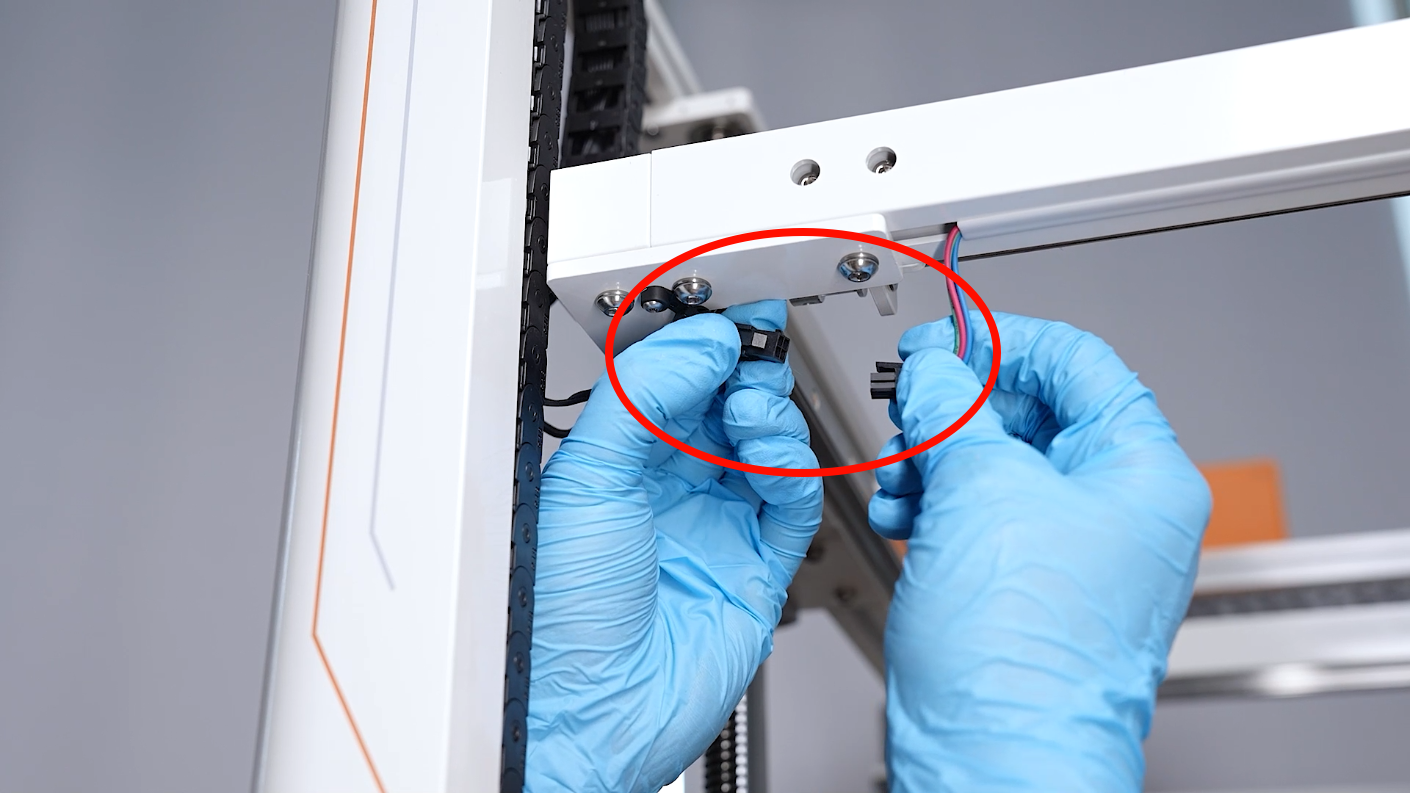

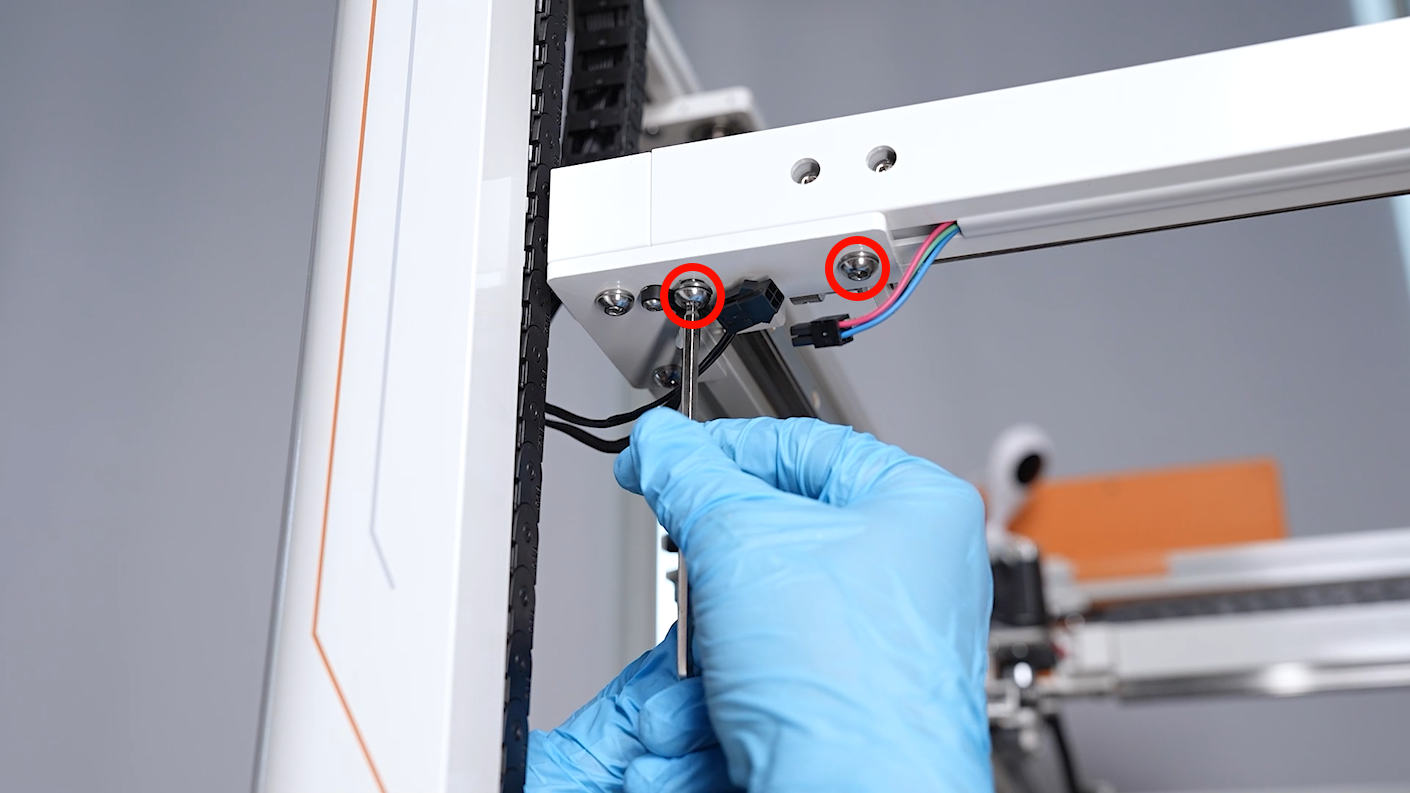

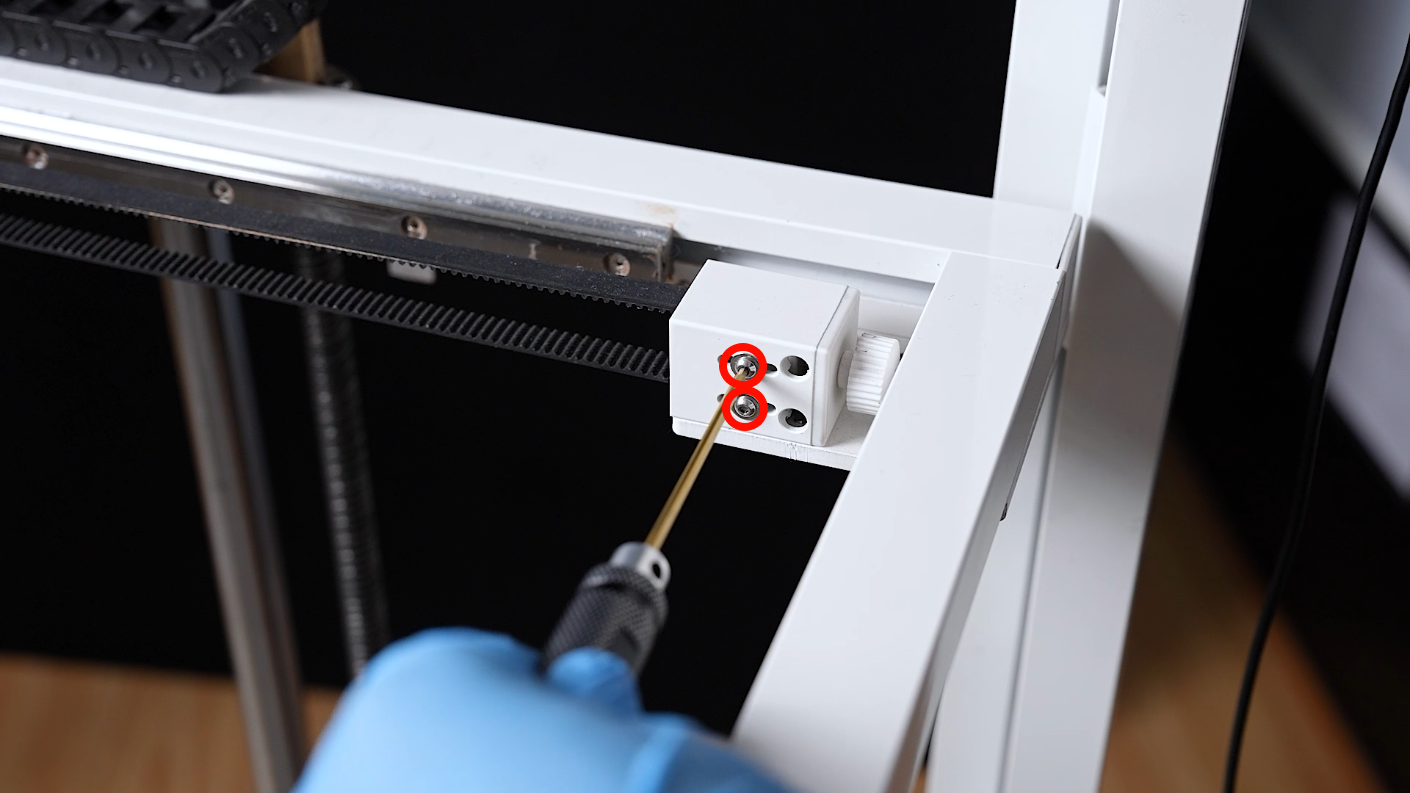

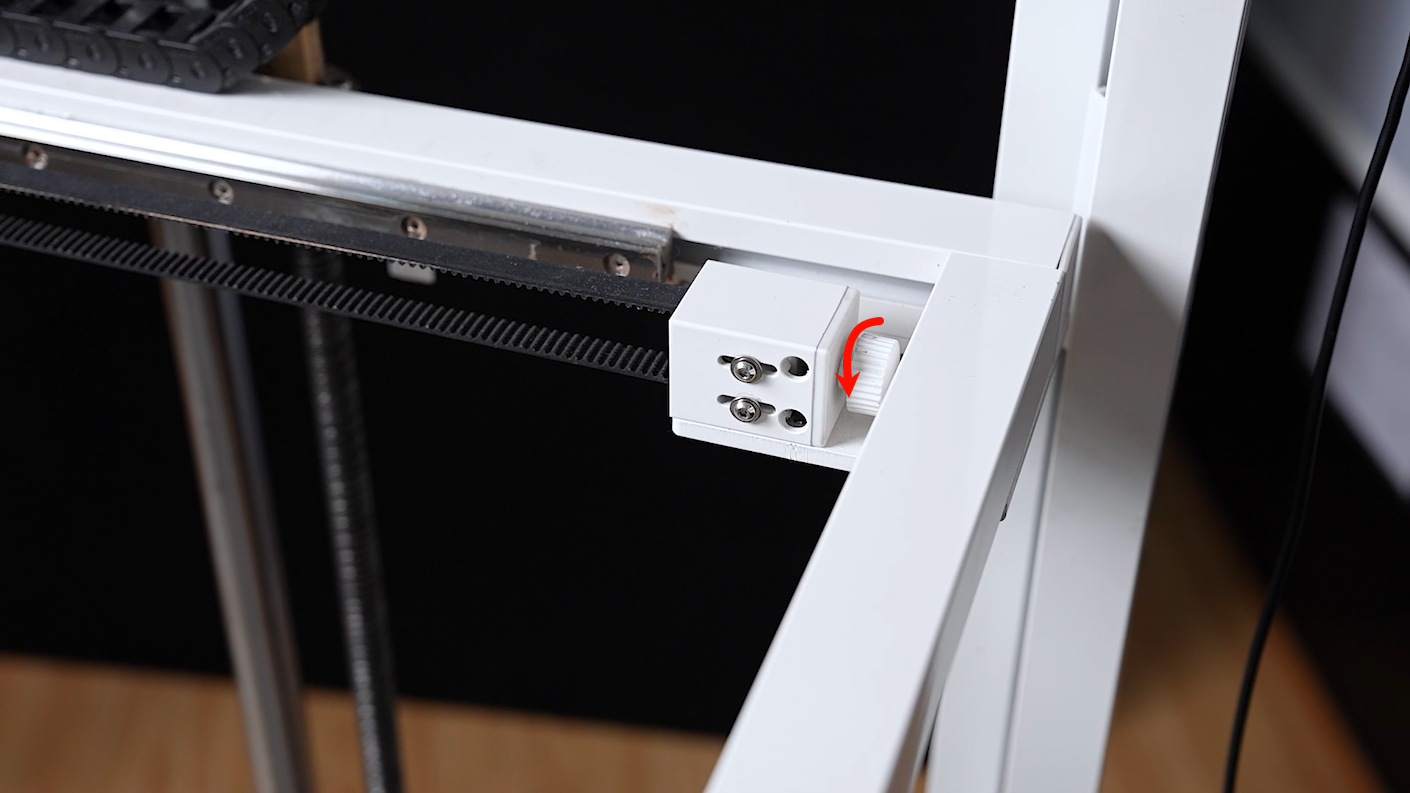

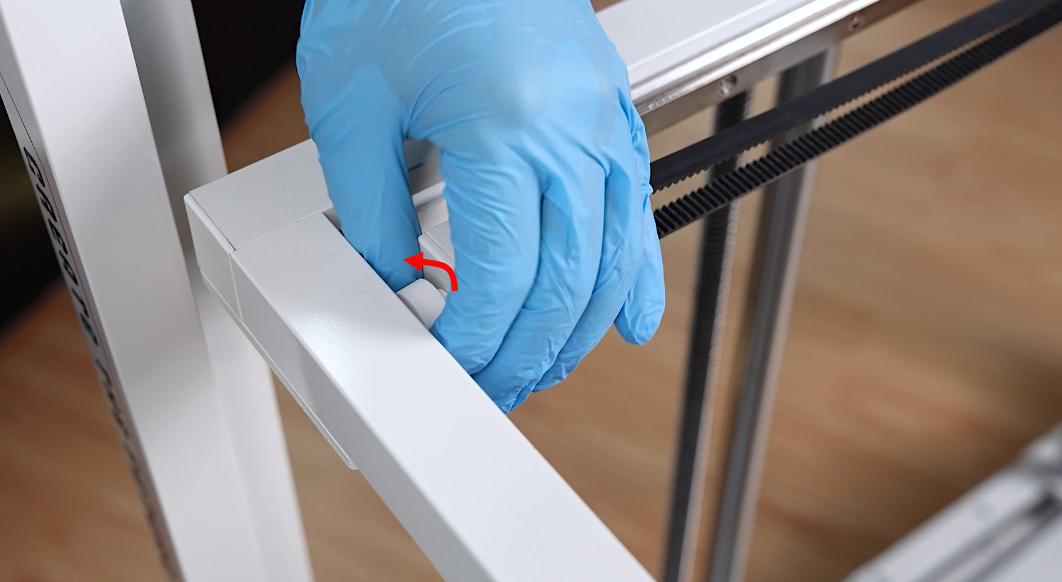

Primero apagá la impresora y desenchufá el cable de corriente. Con la llave Allen de 2.0 mm, aflojá los tornillos del tensor de la correa y luego las tuercas de sujeción. Sacá los extremos de las correas dentadas de sus soportes y quitalas de las poleas del eje liso. Desconectá los cables del motor del eje Y y retirá todo el conjunto aflojando los tornillos inferiores con la llave Allen de 4.0 mm.
Reemplazar los rodamientos laterales

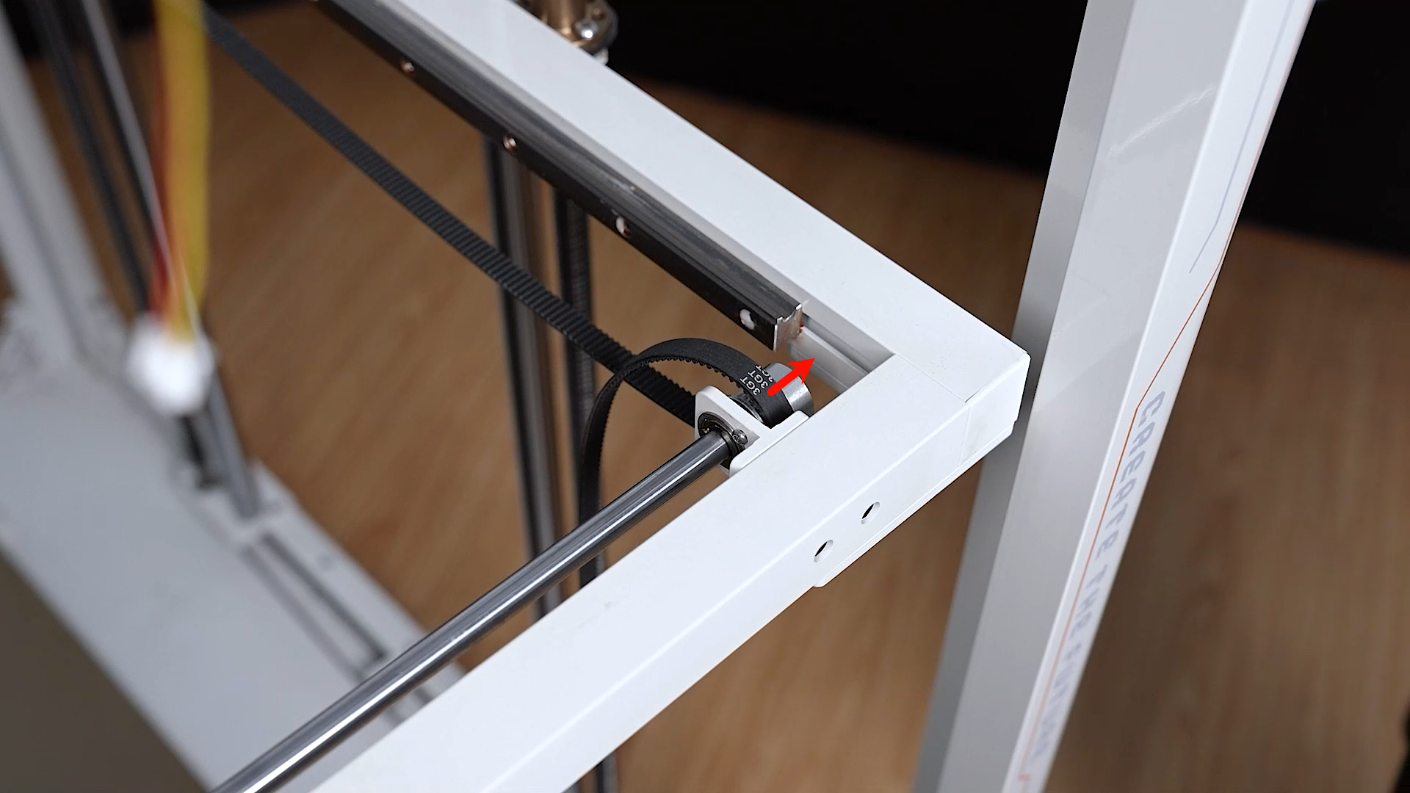

Para sacar los rodamientos viejos, retirá la polea dentada y el acoplador del eje liso usando las llaves Allen correspondientes. Sacá el conjunto del rodamiento y aflojá sus tornillos para quitar la pieza gastada. Poné el rodamiento nuevo, alinealo con los agujeros y ajustalo bien. Al volver a montar la polea, asegurate de que uno de los tornillos coincida con la muesca del eje liso y que la cara frontal de la polea quede al ras de la superficie plana del eje.
Reemplazar los rodamientos del motor

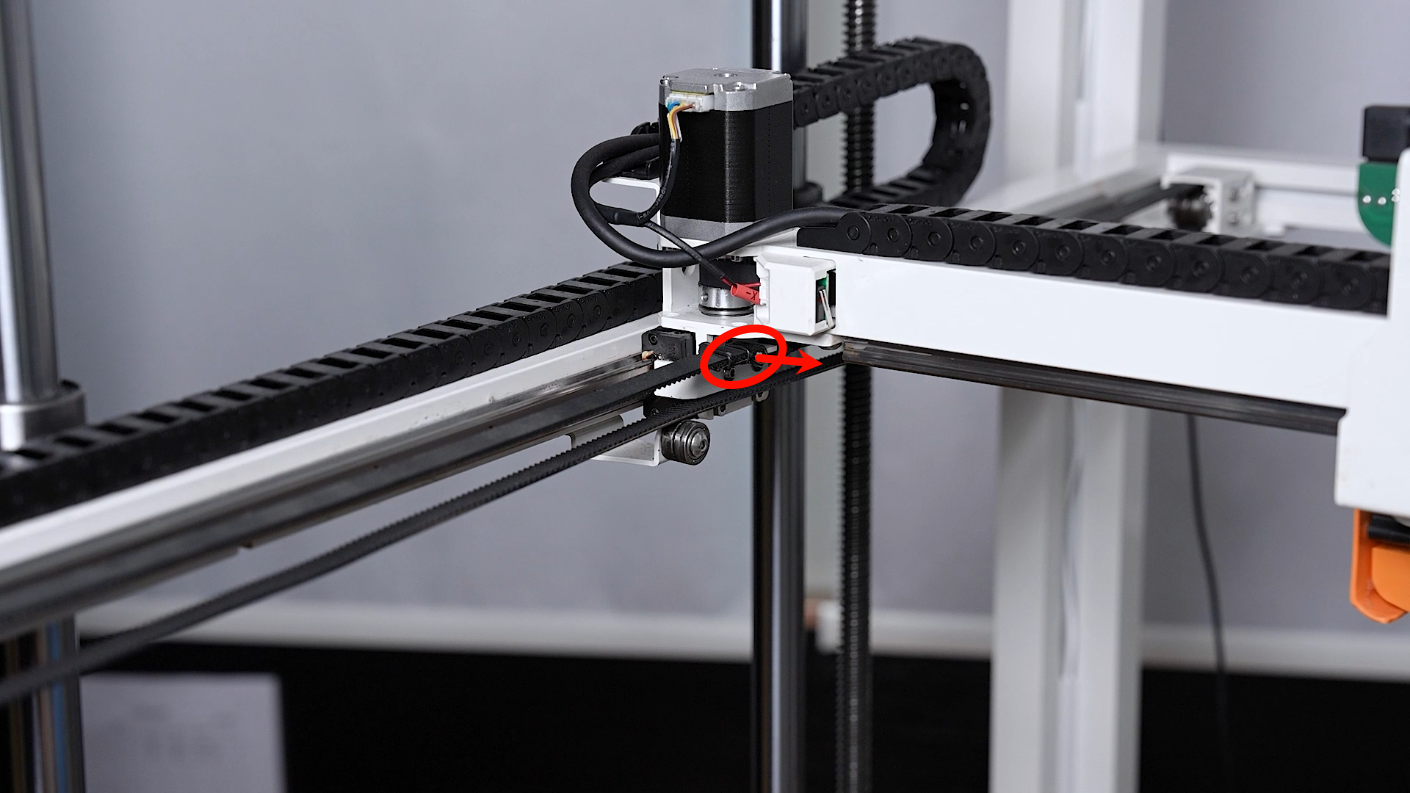

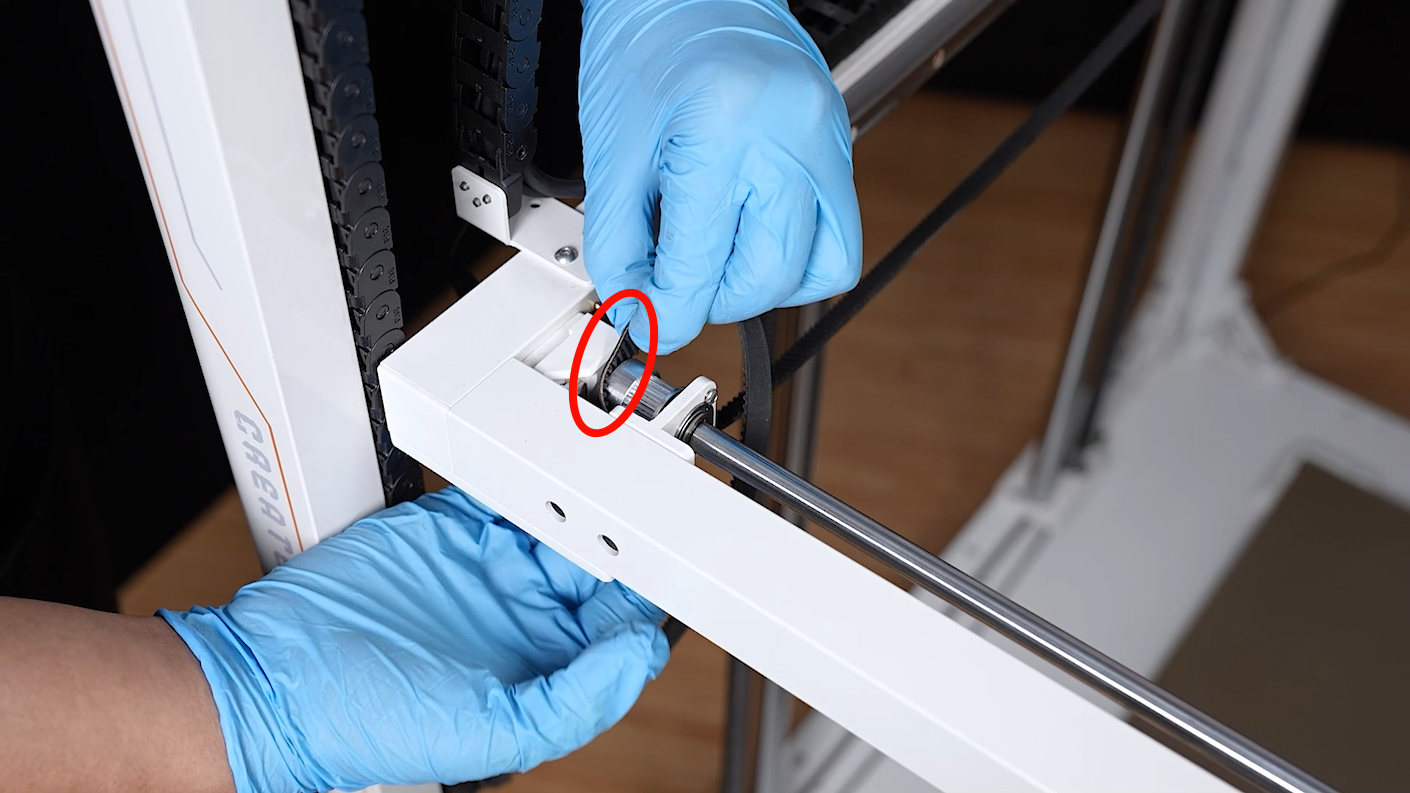

Desmontá la polea y el acoplador, y usá el destornillador plano para sacar el anillo elástico (circlip). Retirá el motor y su soporte del eje liso para cambiar el rodamiento viejo por uno nuevo. Al rearmar, deslizá el soporte en su posición fija y colocá el motor de modo que el lado sin cables planos mire hacia el soporte. Tirar del motor hacia arriba para tensar bien la correa antes de apretar los tornillos definitivamente y no te olvides de volver a poner el anillo elástico en su ranura.
Instalación del eje liso
Colocá el conjunto del eje Y en su lugar, alinealo con los agujeros de los tornillos y ajustá la base con la llave Allen de 4.0 mm. Conectá de nuevo los cables del motor y acomodá la correa dentada deslizándola a través del sistema de poleas y tensores.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
