En esta guía te explicamos paso a paso cómo cambiar los cables cinta del motor del eje X y del interruptor de límite en tu OrangeStorm Giga. Es un procedimiento necesario si los cables originales están dañados o presentan fallas de conexión que afectan el movimiento de la impresora.
Herramientas y materiales
- Una llave Allen de 2.0 mm
- Una llave Allen de 2.5 mm
- Pinzas de punta fina
Video Tutorial
Próximamente.
Instrucciones
Retirá los cables cinta viejos del motor del eje X y del interruptor de límite
1. Apagá la impresora y desenchufá el cable de alimentación.

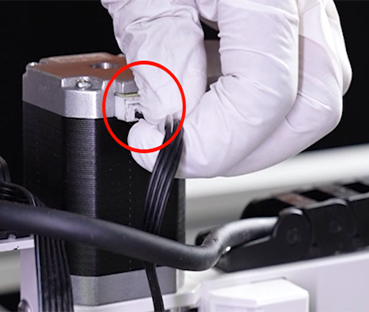

2. Desconectá el interruptor de límite del eje X y el cable del puerto del motor.

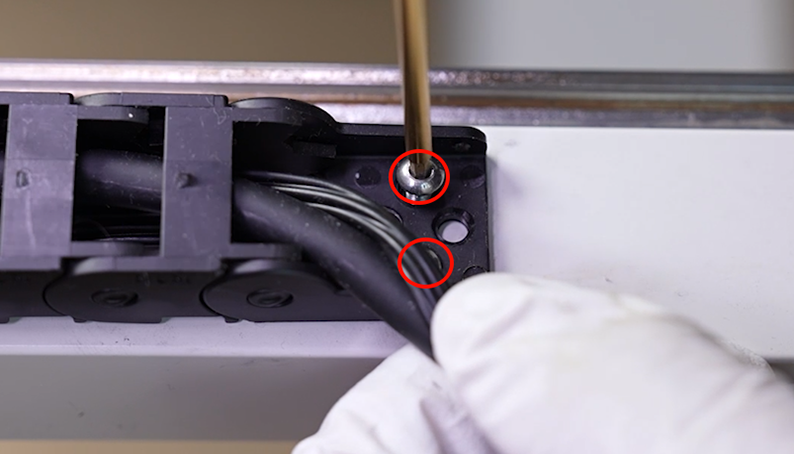

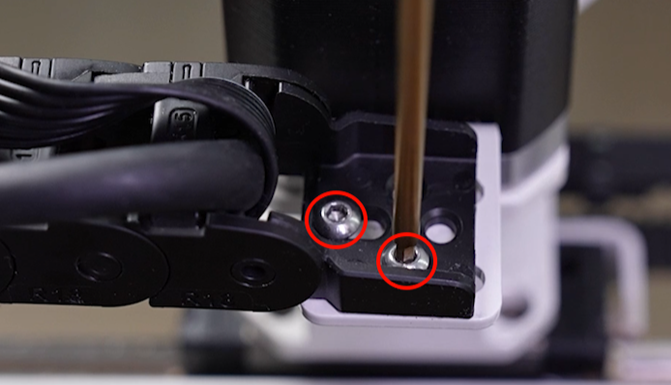

3. Aflojá los 2 tornillos que aseguran los dos extremos de la cadena portacables usando una llave Allen de 2.0 mm.

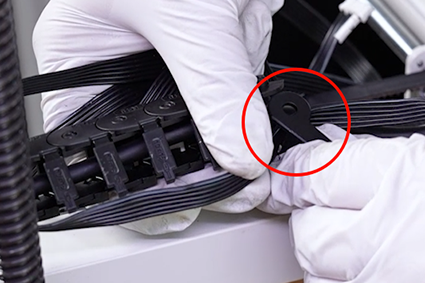

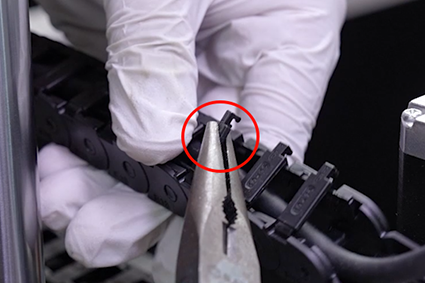

4. Enganchá la tapa de la cadena portacables elevada con las pinzas de punta fina y retirá el cable de la cadena.
Nota: La tapa está sujeta a presión y tiene una etiqueta específica.

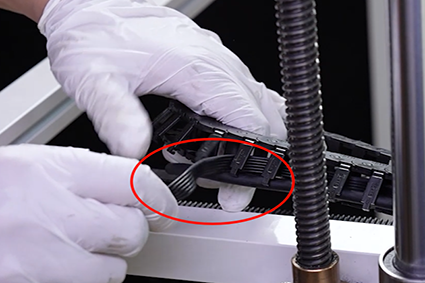

5. Sacá el último eslabón al final de la cadena portacables para retirar completamente el cable de conexión del cabezal de impresión.
Nota: Retirá el cable de conexión y después volvé a colocar la última sección del extremo de la cadena portacables en su lugar.

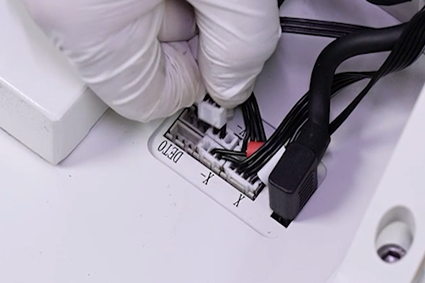

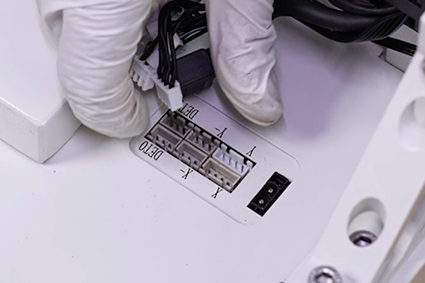

6. Desconectá los puertos de los cables y los cables en la placa adaptadora de la impresora.
7. Sacá los cables cinta del cabezal de impresión de la cadena portacables del eje Z de la misma manera.
8. Aflojá los 2 tornillos que aseguran el panel lateral usando una llave Allen de 2.5 mm.
Instalación de los nuevos cables cinta del motor del eje X y del interruptor de límite

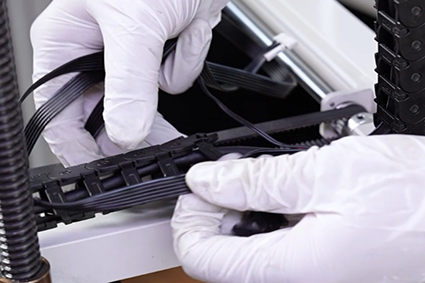

1. Prepará los nuevos cables cinta del motor del eje X y del interruptor de límite. Organizá los cables cinta del cabezal de impresión, ponelos adentro de la cadena portacables, presioná el clip y asegurá los cables.

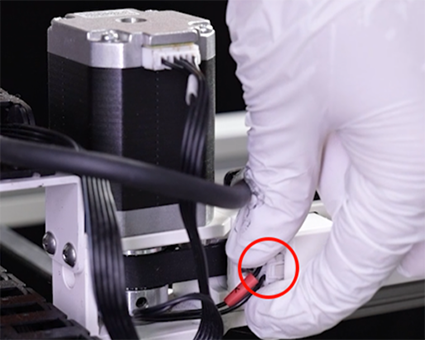

2. Conectá los cables cinta en el motor del eje X y en el interruptor de límite.
Nota: Los 2 puertos de los cables cinta del interruptor de límite del eje X son distintos. El puerto que tiene dos pines separados es el que va conectado al interruptor de límite.
3. Ajustá los 2 tornillos que aseguran los dos extremos de la cadena portacables con una llave Allen de 2.0 mm.
4. Insertá los cables cinta del cabezal de impresión en la cadena portacables del eje Z de la misma manera.
5. Prepará el panel lateral, ponelo en su posición de instalación alineándolo con los agujeros de los tornillos y ajustá los 2 tornillos con una llave Allen de 2.5 mm.
6. Insertá los cables cinta en la placa de interfaz de la cámara de acuerdo a la información de la etiqueta.
Nota: El puerto de los 2 pines adyacentes es el que va conectado a la placa de interfaz de la cámara.
7. Enchufá el cable de alimentación y prendé la impresora. Seleccioná "Prepare - All (Botón de Homing)" en la pantalla táctil. La impresora va a empezar el proceso de homing y va a estar lista para usar una vez que termine de funcionar normalmente.
