En esta guía te explicamos paso a paso cómo realizar el reemplazo de la placa controladora del motor del eje Y en tu OrangeStorm Giga. Es un procedimiento fundamental si notás problemas en el movimiento del eje o si la placa sufrió algún daño electrónico evidente.
Cuándo reemplazar la placa controladora del motor del eje Y
Deberás realizar este cambio cuando la placa controladora del motor del eje Y esté dañada y no funcione correctamente, impidiendo el desplazamiento normal de la impresora.
Herramientas y materiales
- Llave Allen de 2.0mm
- Destornillador Phillips
- Placa controladora del motor del eje Y
Precauciones y estado de la máquina antes de la operación
Esta operación implica manipular la placa y el cableado interno. Antes de empezar a desarmar, tomá todas las precauciones de seguridad: apagá la máquina y desenchufá el cable de alimentación para evitar cualquier riesgo eléctrico.
Instrucciones
- Apagá la impresora y desenchufá el cable de corriente.

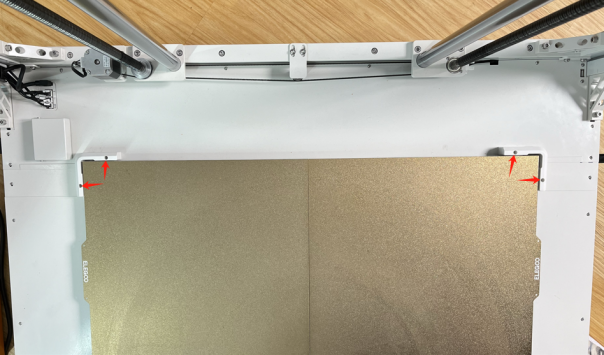

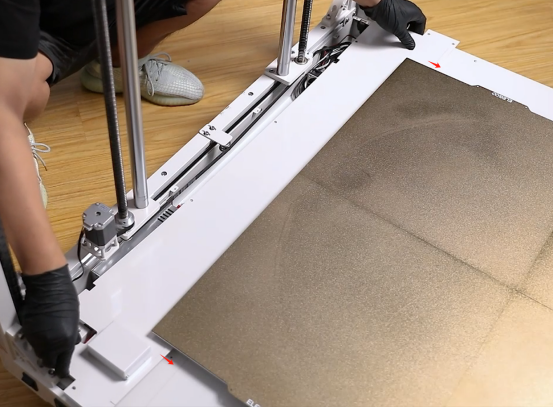

- Usá la llave Allen de 2.0mm para aflojar los 2 tornillos que sujetan el bloque de límite de PEI en el lateral derecho (frontal y trasero) y retirá el bloque.

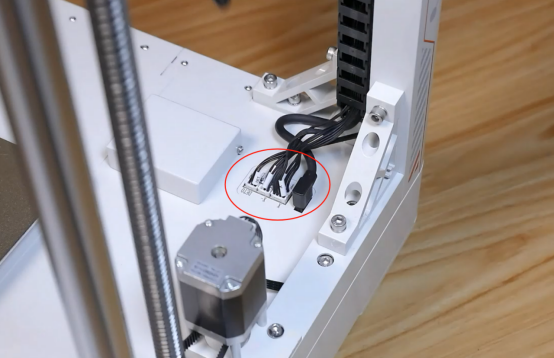

- Desconectá los cables planos que están enchufados a la placa adaptadora del lado derecho de la impresora.

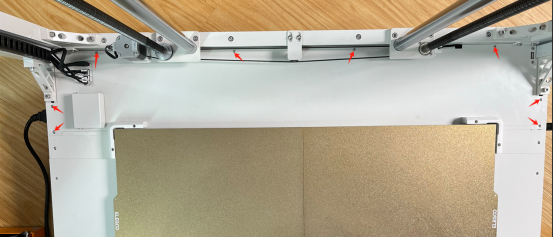

- Aflojá los 8 tornillos que aseguran la tapa de la caja de potencia usando la llave Allen de 2.0mm.

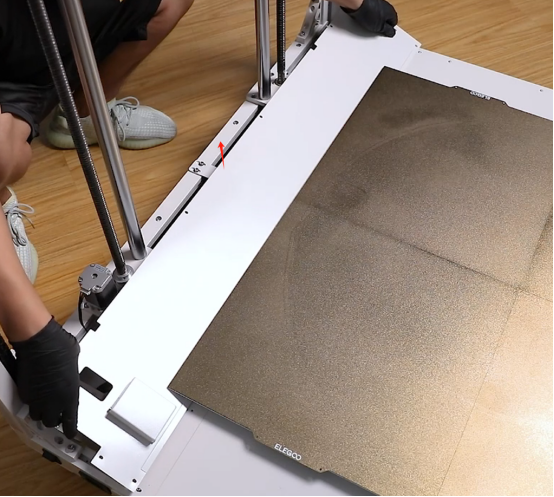

- Retirá la tapa deslizándola hacia abajo en dirección a la cama caliente y luego levantando el borde exterior.
- Con el destornillador Phillips, aflojá los tornillos que sujetan los puertos de los cables planos y desconectá todos los cables de la placa controladora del motor del eje Y.

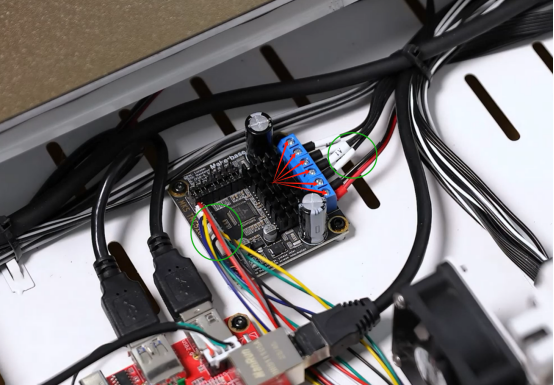

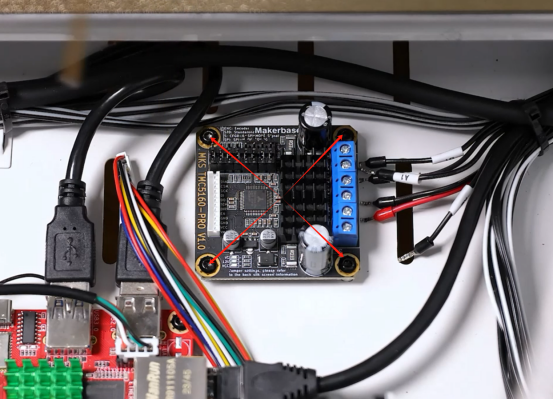

- Usá la llave Allen de 2.0mm para sacar los 4 tornillos que fijan la placa controladora del motor del eje Y y retirá la placa vieja.
- Ubicá la nueva placa controladora en su lugar y ajustá los 4 tornillos con la llave Allen de 2.0mm.
- Conectá cada cable plano en la placa nueva respetando la forma del puerto y la información de las etiquetas identificadoras.

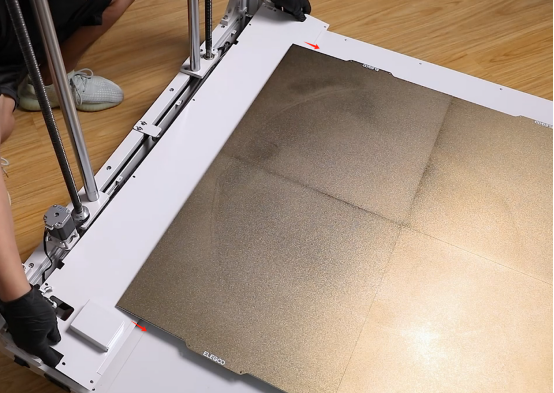

- Para colocar la tapa de la caja de potencia, pasá el lado interno por debajo de la cama caliente. Deslizá la tapa hasta que calce en su posición y alineá los agujeros de los tornillos.
- Nota: Acomodá bien los cables planos conectados a la placa adaptadora trasera. Fijate que no quede ningún cable apretado debajo de la tapa.
- Ajustá los 8 tornillos de la tapa con la llave Allen de 2.0mm. Tené en cuenta que los tornillos largos van en la parte frontal y trasera, mientras que los cortos van en el lateral derecho.
- Reconectá los cables planos en la placa adaptadora trasera del lado derecho de la impresora guiándote por las etiquetas.
- Colocá el bloque de límite de PEI en su posición original y ajustá los 2 tornillos (frontal y trasero derecho) con la llave Allen de 2.0mm.
- Enchufá el cable de corriente y encendé la impresora.
- En la pantalla táctil, seleccioná “Prepare - all (ícono de Home)” para que los ejes vuelvan a cero. Si todo se mueve con normalidad, ya podés usar la impresora como siempre.
