Reemplazo de la fuente de alimentación de la cama caliente

En esta guía te explicamos paso a paso cómo realizar el reemplazo de la fuente de alimentación de la cama caliente en tu OrangeStorm Giga. Es un procedimiento fundamental para mantener el equipo en condiciones óptimas y asegurar que el calentamiento de la base sea constante y seguro.

Herramientas y materiales

• Llave Allen de 2.0 mm x 1
• Llave Allen de 2.5 mm x 1
• Destornillador Phillips

Video Tutorial

Próximamente.

Instrucciones

Cómo sacar la fuente vieja

1. Apagá la impresora y desenchufá el cable de alimentación.

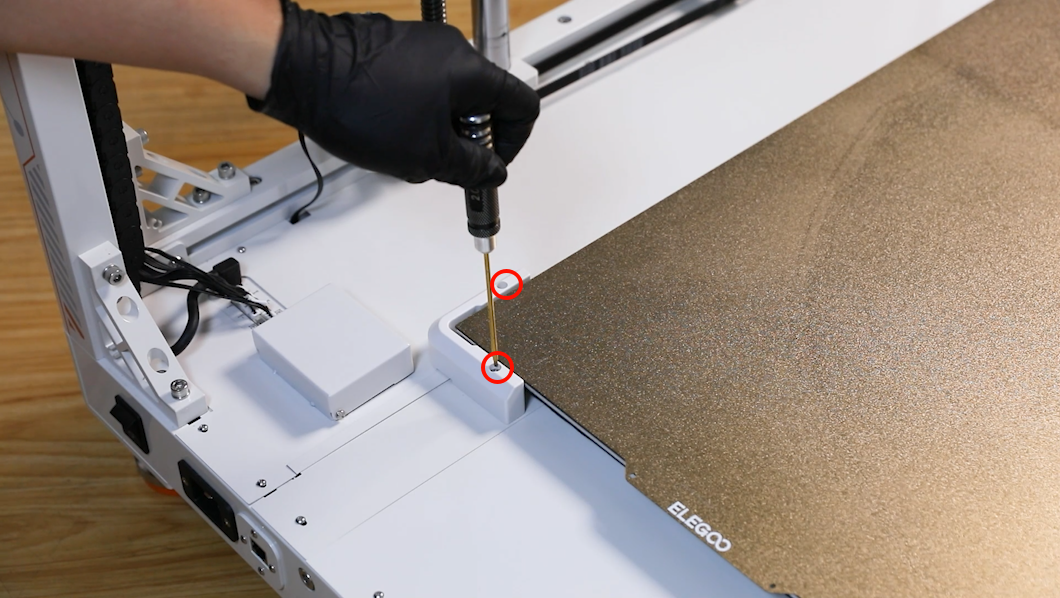

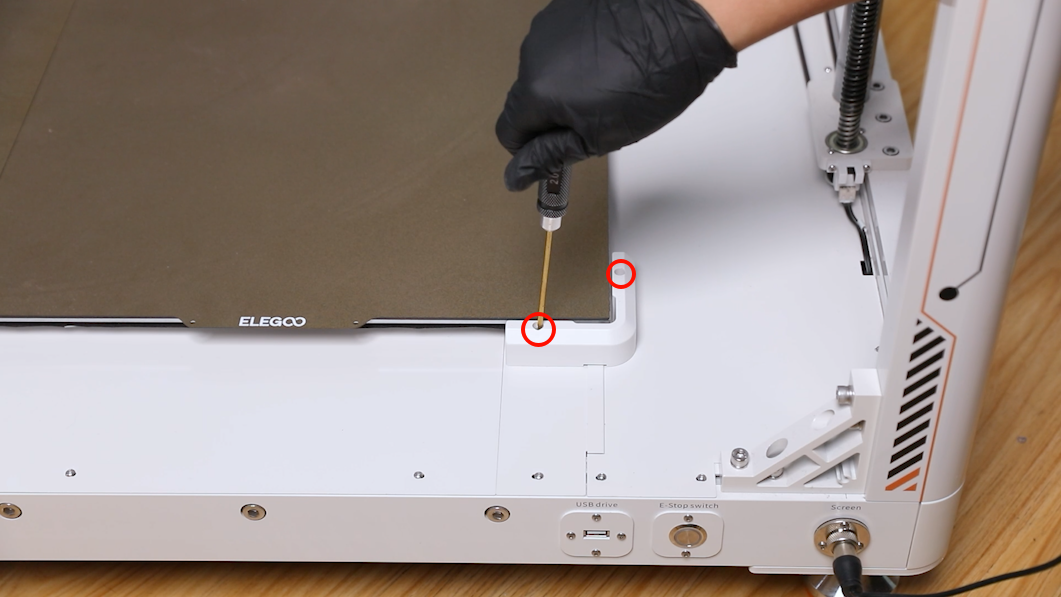

2. Aflojá los dos tornillos que sujetan los limitadores de PEI delantero y trasero en el lado derecho de la impresora usando la llave Allen de 2.0 mm. Retirá los limitadores de PEI.

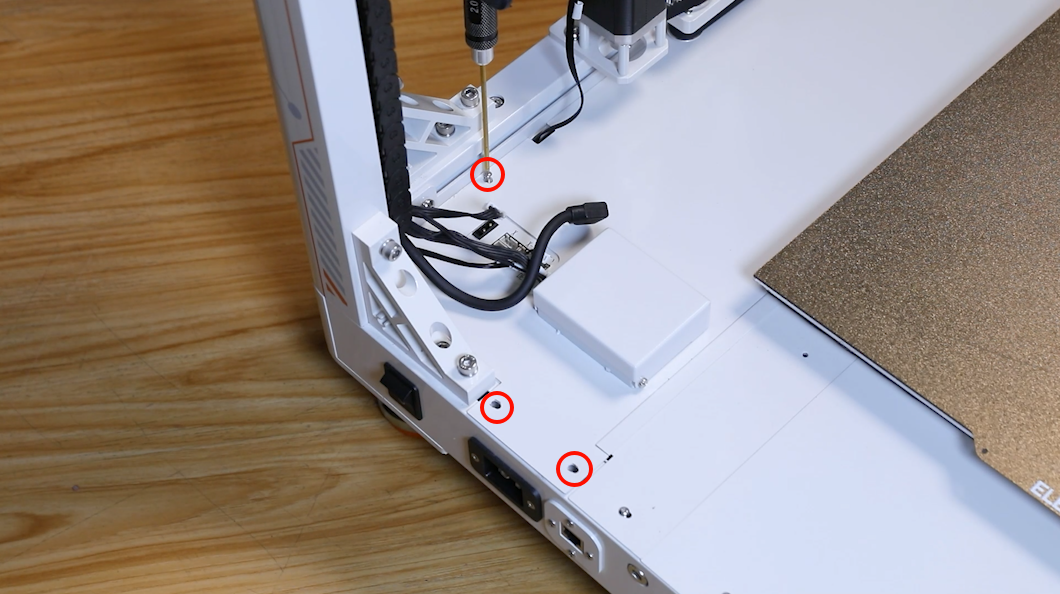

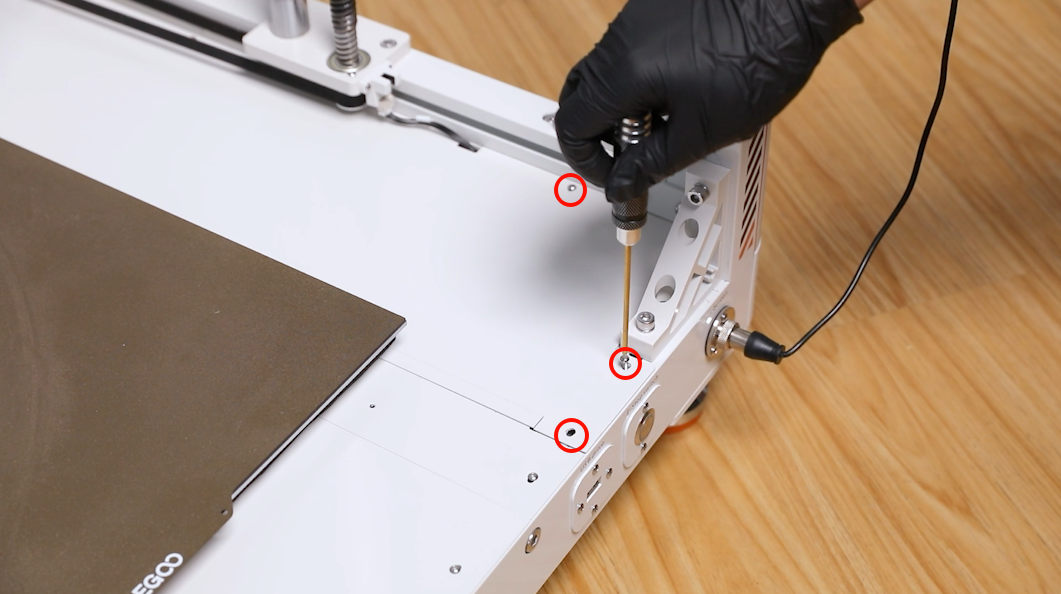

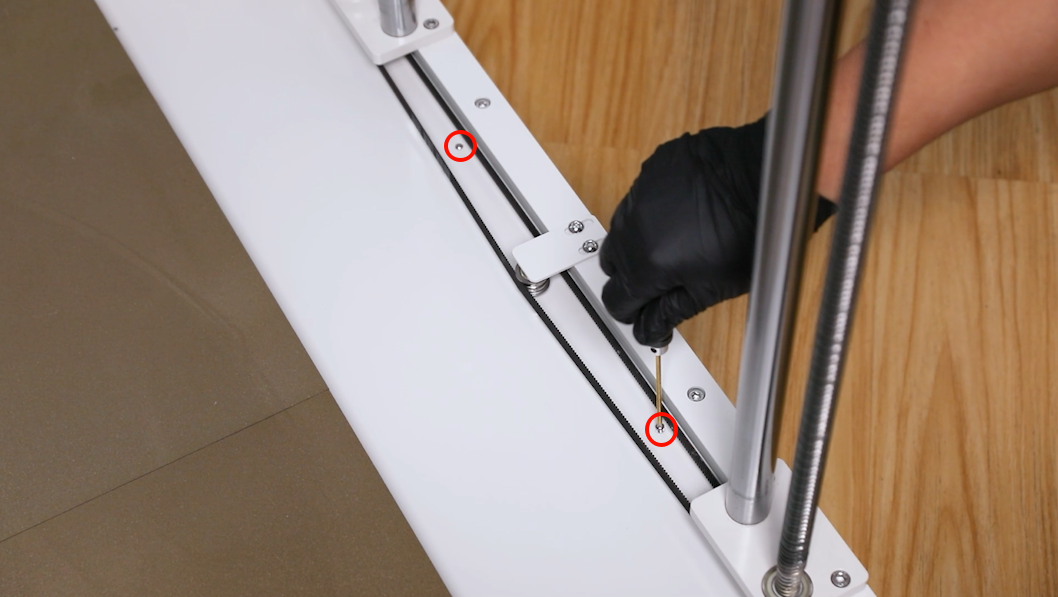

3. Aflojá los ocho tornillos que sujetan la tapa de la caja de la fuente usando una llave Allen de 2.0 mm.

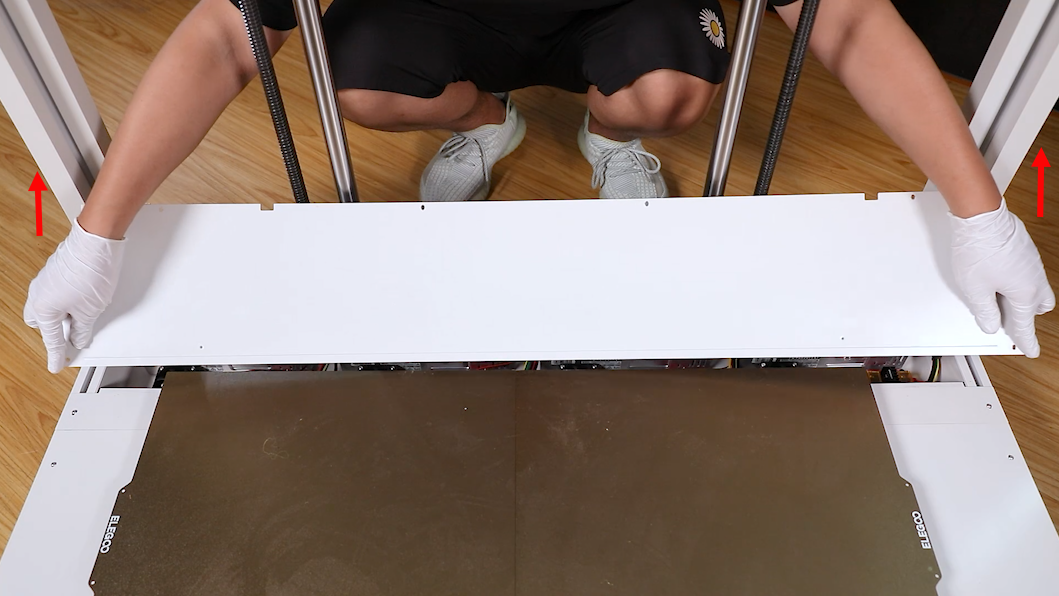

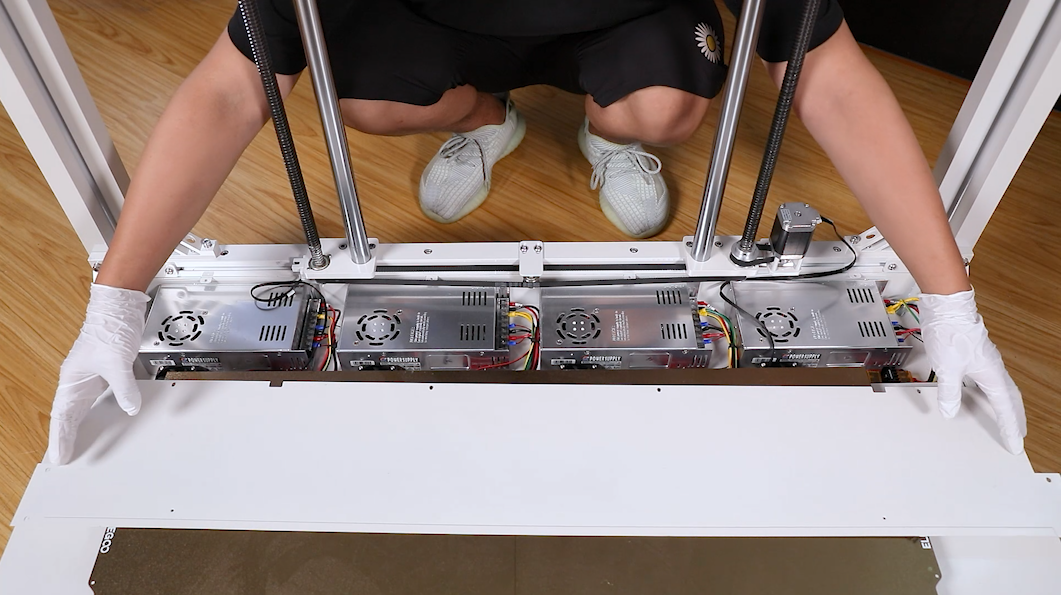

4. Levantá la tapa de la caja de la fuente de la cama caliente. Empujala hacia la cama caliente. Levantá el lado exterior de la tapa y retirala.

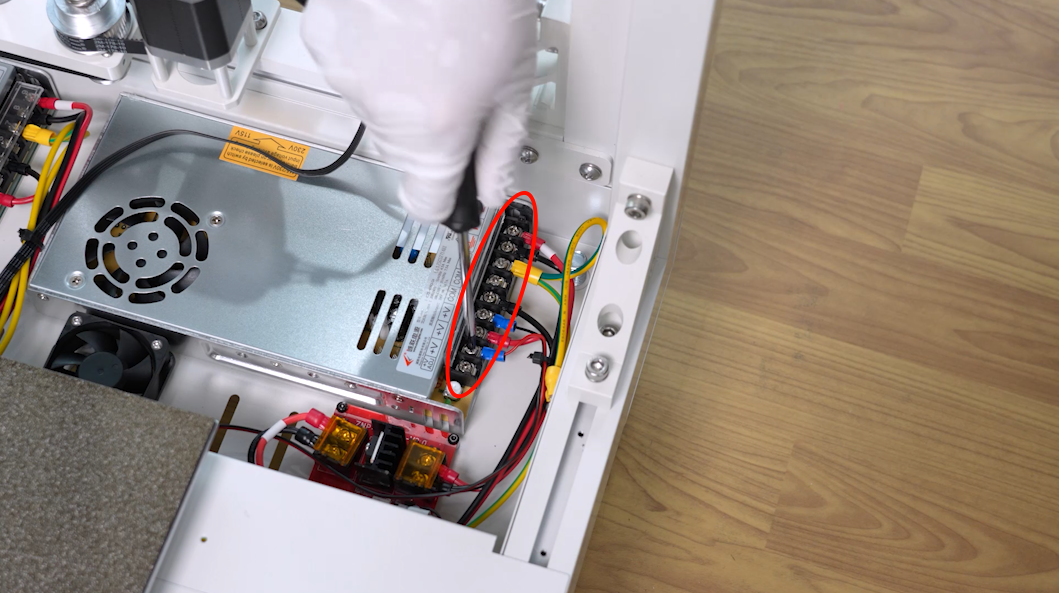

5. Aflojá los tornillos que sujetan los cables del puerto de alimentación con el destornillador Phillips. Retirá los cables del puerto.

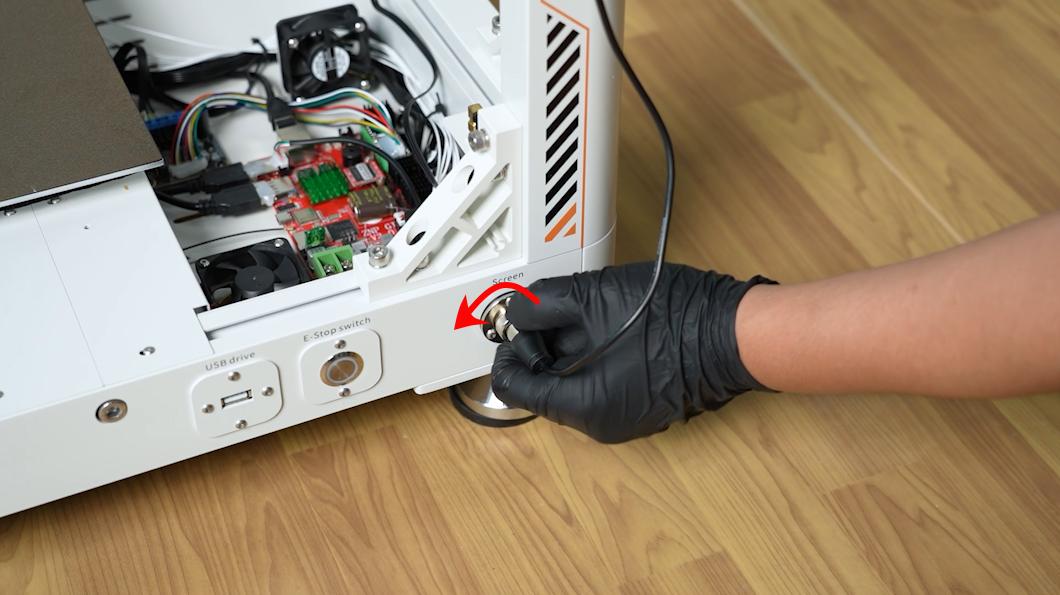

6. Aflojá el clip. Retirá el puerto del cable de conexión de la pantalla táctil. Sacá la pantalla táctil.
   NOTA: Retirá todas las piezas de la impresora para evitar que se caigan.
7. Poné la impresora de costado.
   Advertencia: La impresora es pesada y se necesitan dos personas para manipularla.
8. En la parte inferior de la impresora, aflojá los cuatro tornillos que sujetan la fuente usando la llave Allen de 2.5 mm.
9. Retirá la fuente vieja.

Cómo instalar la fuente nueva

1. Prepará la fuente nueva. Alineala con los agujeros de los tornillos y ponela en la posición de instalación.
   NOTA: Acomodá los cables para evitar que queden apretados o presionados.
2. Ajustá los cuatro tornillos que sujetan la fuente usando la llave Allen de 2.5 mm.
3. Volvé a poner la impresora en su orientación normal.
4. Conectá el cable de alimentación de la placa madre, el cable de la placa controladora del motor del eje Y y el cable del ventilador de enfriamiento en la salida de energía, en ese orden. El cátodo debe ir con los cables rojos y el ánodo con los cables negros. Enchufá el cable de conexión de energía en el puerto de entrada. El puerto del cable etiquetado como L debe coincidir con el cable vivo rojo. El puerto etiquetado como N debe coincidir con el cable neutro negro. El puerto etiquetado con ⏚ debe coincidir con el cable de tierra amarillo.
5. Las otras tres fuentes de las camas se pueden reemplazar de la misma manera.

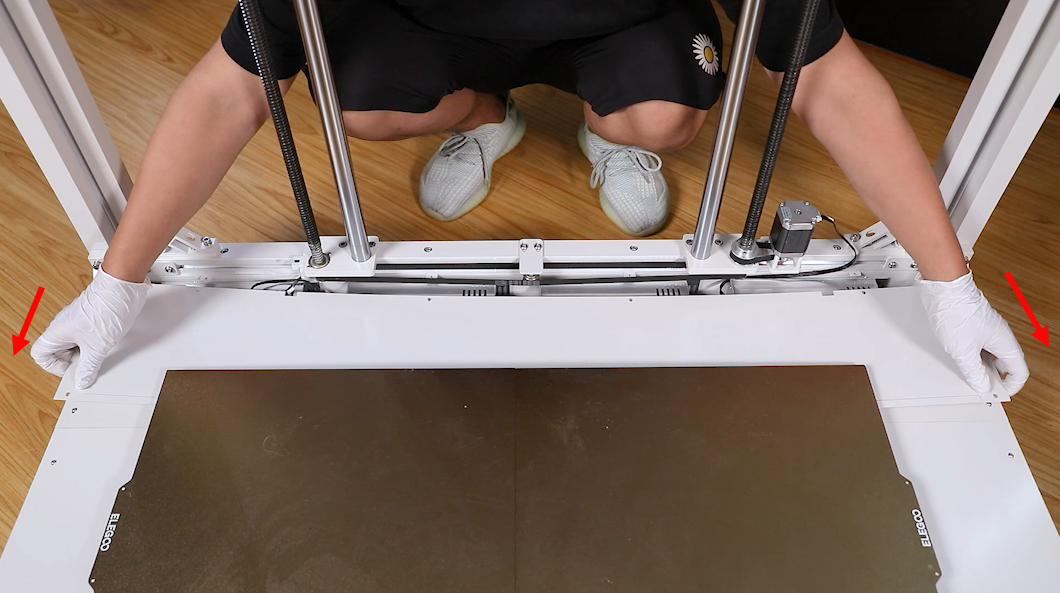

6. Colocá la tapa de la caja de la fuente debajo de la cama caliente poniéndola de costado. Alineá la placa de la caja de la fuente con los agujeros de los tornillos y deslizá la placa hasta la posición de instalación.
7. Ajustá los ocho tornillos que sujetan la tapa de la caja de la fuente usando una llave Allen de 2.0 mm.
   NOTA: Los lados delantero y trasero se fijan con tornillos largos y el lado derecho se fija con tornillos cortos.
8. Ajustá los dos tornillos que sujetan los limitadores de PEI en la parte delantera derecha y en la parte trasera de la impresora usando la llave Allen de 2.0 mm.
9. Colocá la pantalla táctil en la posición de instalación. Alineá el cable de la pantalla con el conector y girá el clip para asegurar el cable de conexión.
   NOTA: Alineá los cables de conexión de la pantalla táctil con la ranura al insertar el cable.
10. Enchufá el cable de alimentación y prendé la impresora. En la pantalla táctil, seleccioná Prepare - PLA.

La impresora ya está lista para usar una vez que la cama caliente alcance la temperatura normalmente.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
