Si la cama caliente no calienta o si el módulo MOS anda con problemas, vas a tener que cambiar la placa de control MOS. Este procedimiento te guía paso a paso para hacer el reemplazo de forma segura en tu OrangeStorm Giga.
Cuándo hacer el reemplazo
Es necesario cambiar la placa de control MOS de la cama caliente cuando esta no levanta temperatura o cuando el módulo MOS funciona de manera anormal.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.0 mm, un destornillador Phillips y una placa de control MOS de repuesto nueva.
Instrucciones

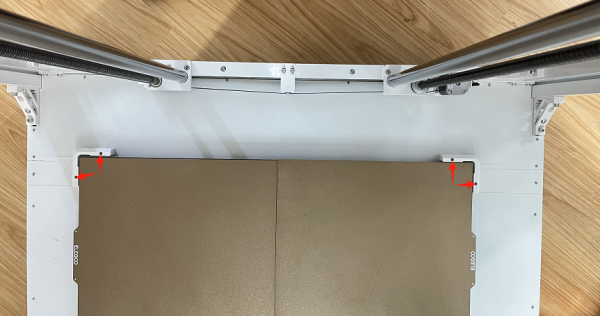

Primero, apagá la impresora y desenchufá el cable de alimentación. Usando la llave Allen de 2.0 mm, aflojá los 2 tornillos que sujetan el bloque de límite del PEI en la parte delantera y trasera izquierda de la impresora y retirá el bloque.

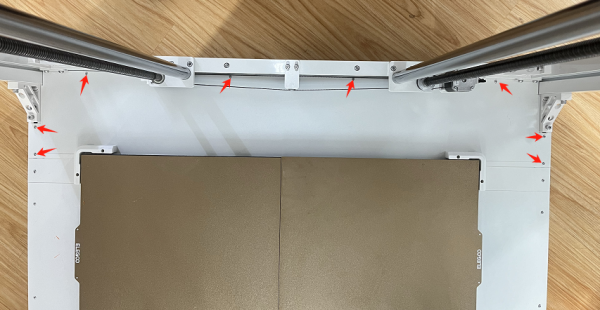

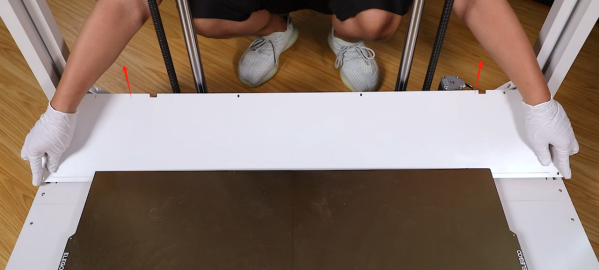

Después, aflojá los 8 tornillos de la tapa de la caja de potencia de la cama caliente con la llave Allen de 2.0 mm. Para sacar la tapa, deslizala hacia la cama caliente desde abajo y después levantá el lado exterior.

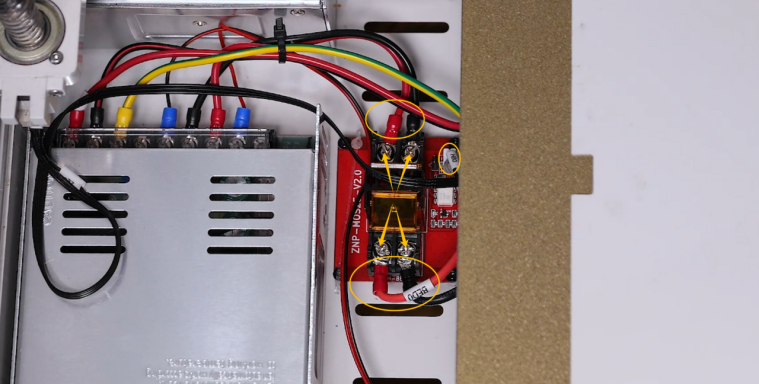

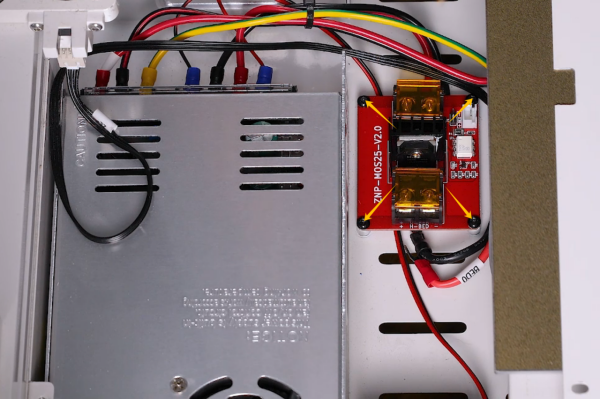

Usá el destornillador Phillips para aflojar los tornillos del terminal de entrada y del puerto del cable cinta H-BED en la placa de control MOS y desconectá los cables. Luego, sacá los 4 tornillos de fijación con la llave Allen de 2.0 mm y retirá la placa vieja.

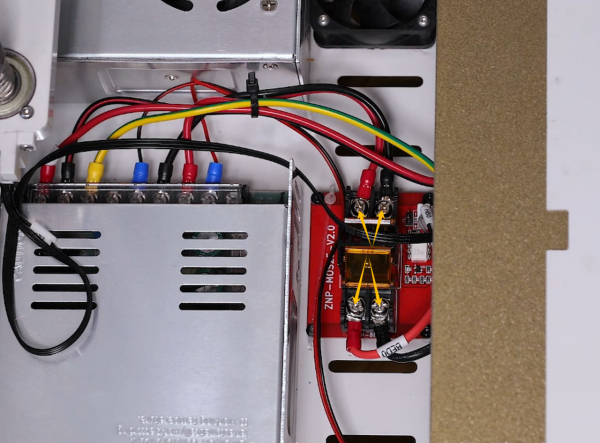

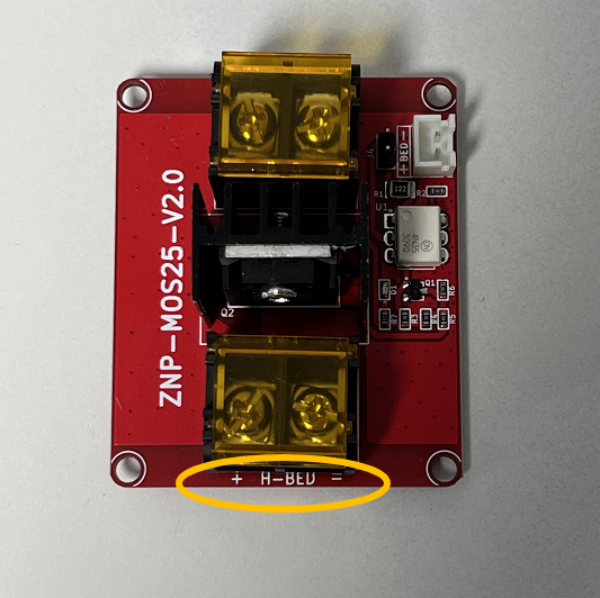

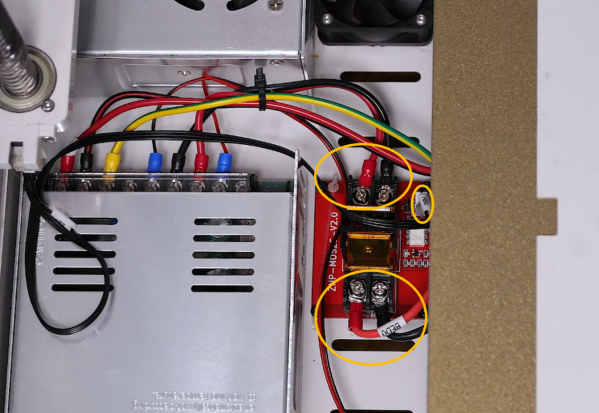

Presentá la placa de control MOS nueva alineándola con los agujeros de los tornillos y ajustá los 4 tornillos de fijación. Conectá los cables en los puertos correspondientes según las etiquetas de los cables cinta. Nota: Asegurate de conectar los cables en el terminal de entrada y en el puerto H-BED respetando la polaridad "rojo positivo, negro negativo" y ajustá bien los tornillos con el destornillador.

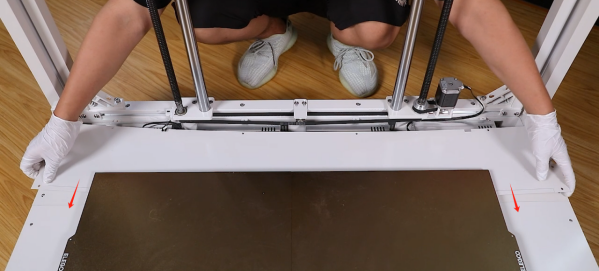

Si hace falta, repetí el proceso con las otras 3 placas de control MOS. Para cerrar, deslizá la tapa de la caja de potencia por debajo de la cama caliente, alineala con los agujeros y ajustá los 8 tornillos. Tené mucho cuidado de no apretar la correa de distribución ni los cables cinta del motor. Acordate que los tornillos largos van en el frente y atrás, mientras que los cortos van en el lateral izquierdo.
Finalmente, reinstalá el bloque de límite del PEI, enchufá la impresora y prendela. Seleccioná "Prepare-PLA" en la pantalla táctil para verificar que caliente bien; si todo está en orden, ya podés usar la impresora normalmente.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
