En esta guía vas a encontrar los pasos detallados para cambiar los cables de conexión del cabezal en tu OrangeStorm Giga. Es un procedimiento necesario para mantener la integridad de las conexiones y requiere que trabajes con cuidado sobre las cadenas portacables de los distintos ejes.
Herramientas y materiales

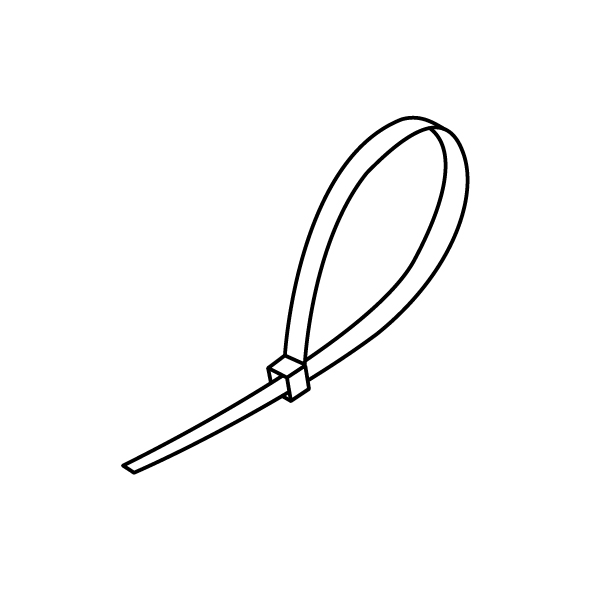

Para realizar este reemplazo vas a necesitar: una llave Allen de 2.0 mm, una llave Allen de 2.5 mm, pinzas de punta, pinzas de corte diagonal, precintos y el juego de cables de conexión nuevo.
Cómo sacar el cable de conexión viejo

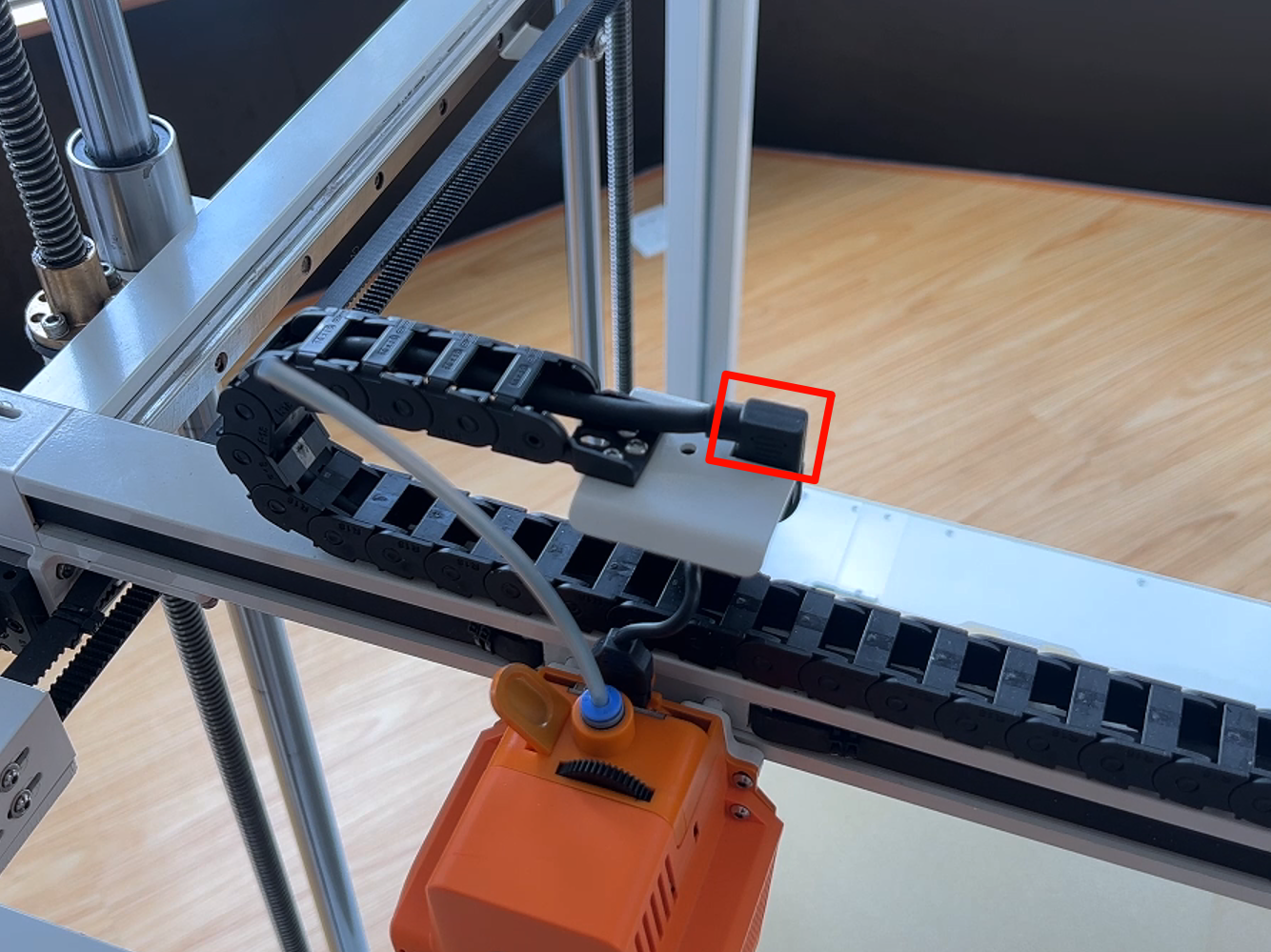

Antes de empezar, apagá la impresora y desenchufá el cable de corriente por seguridad. Después, desconectá el puerto del cable de conexión que va al cabezal de impresión.

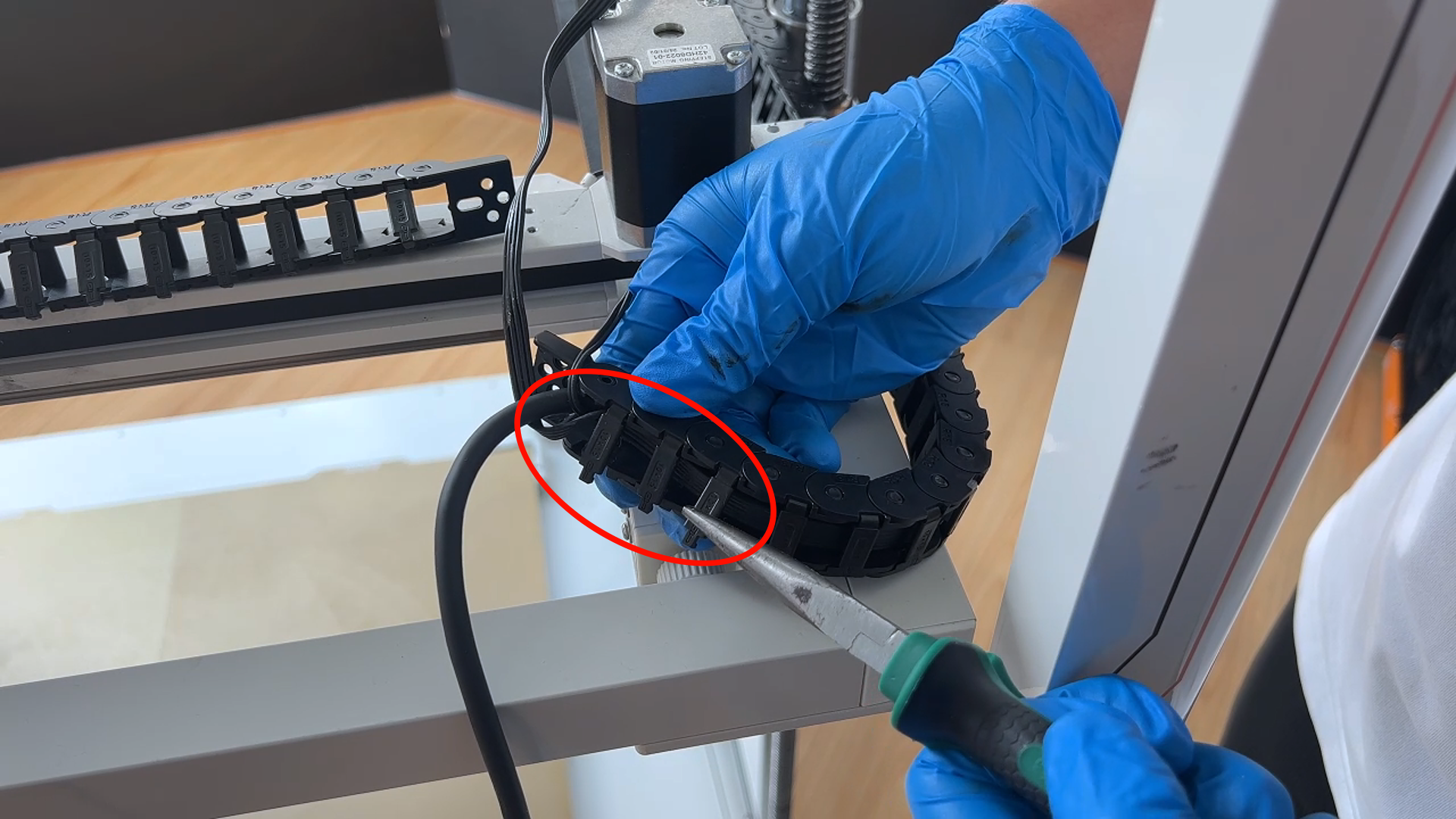

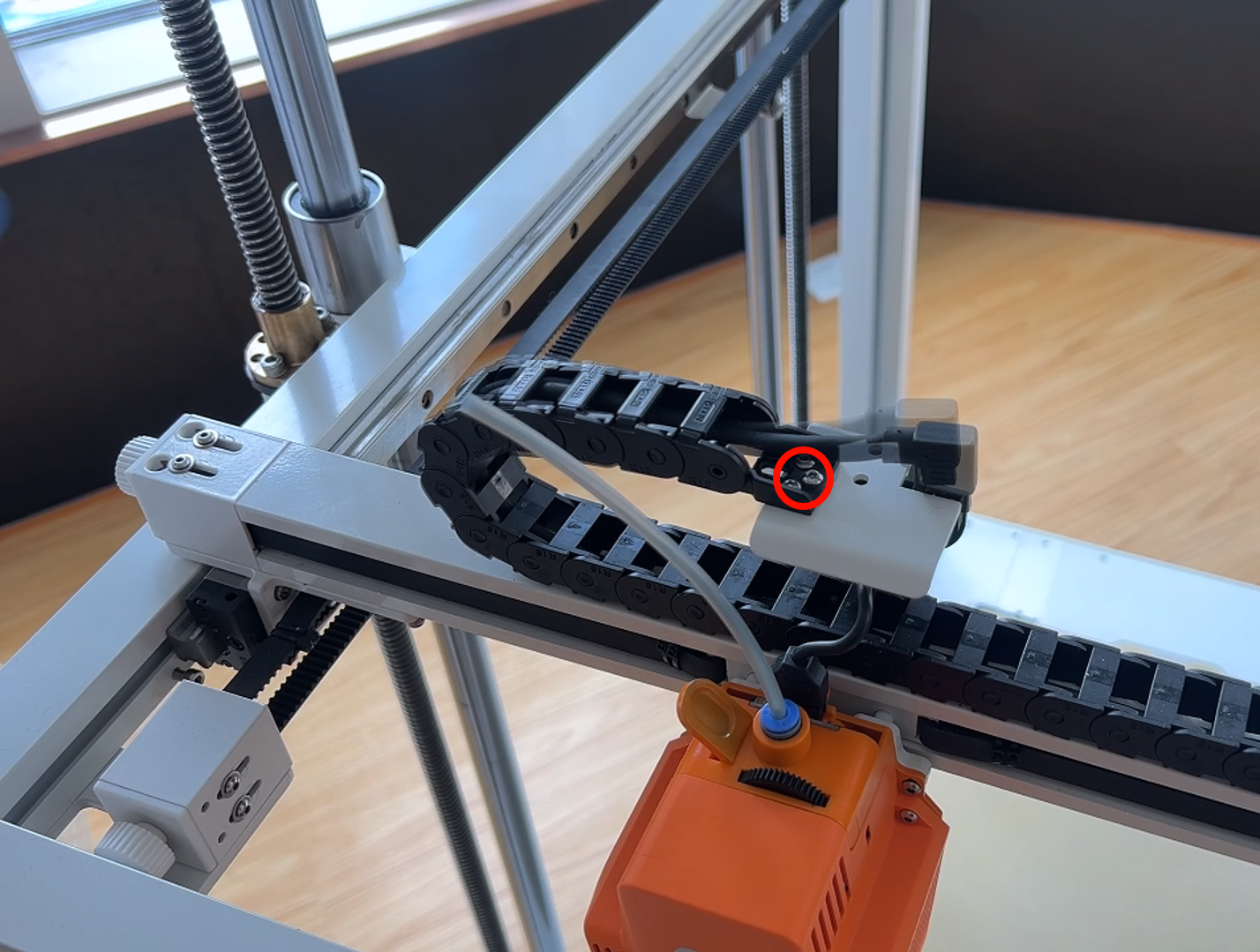

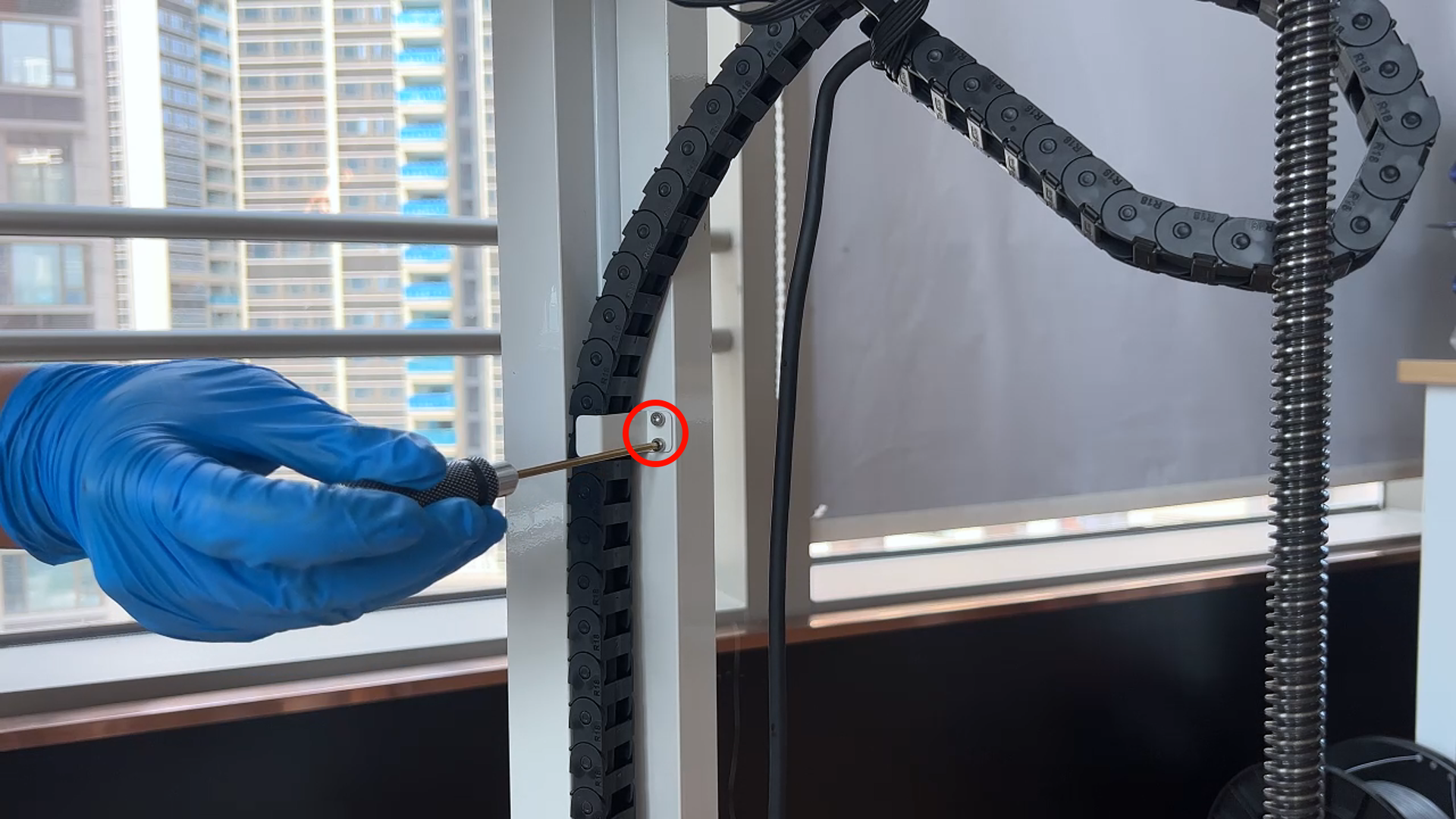

Usá la llave Allen de 2.0 mm para aflojar los tres tornillos que aseguran los extremos izquierdo y derecho de la cadena portacables. Con las pinzas, hacé palanca con cuidado para abrir la tapa de la cadena; tené en cuenta que la tapa está enganchada a presión y tiene marcas específicas donde están los cierres.

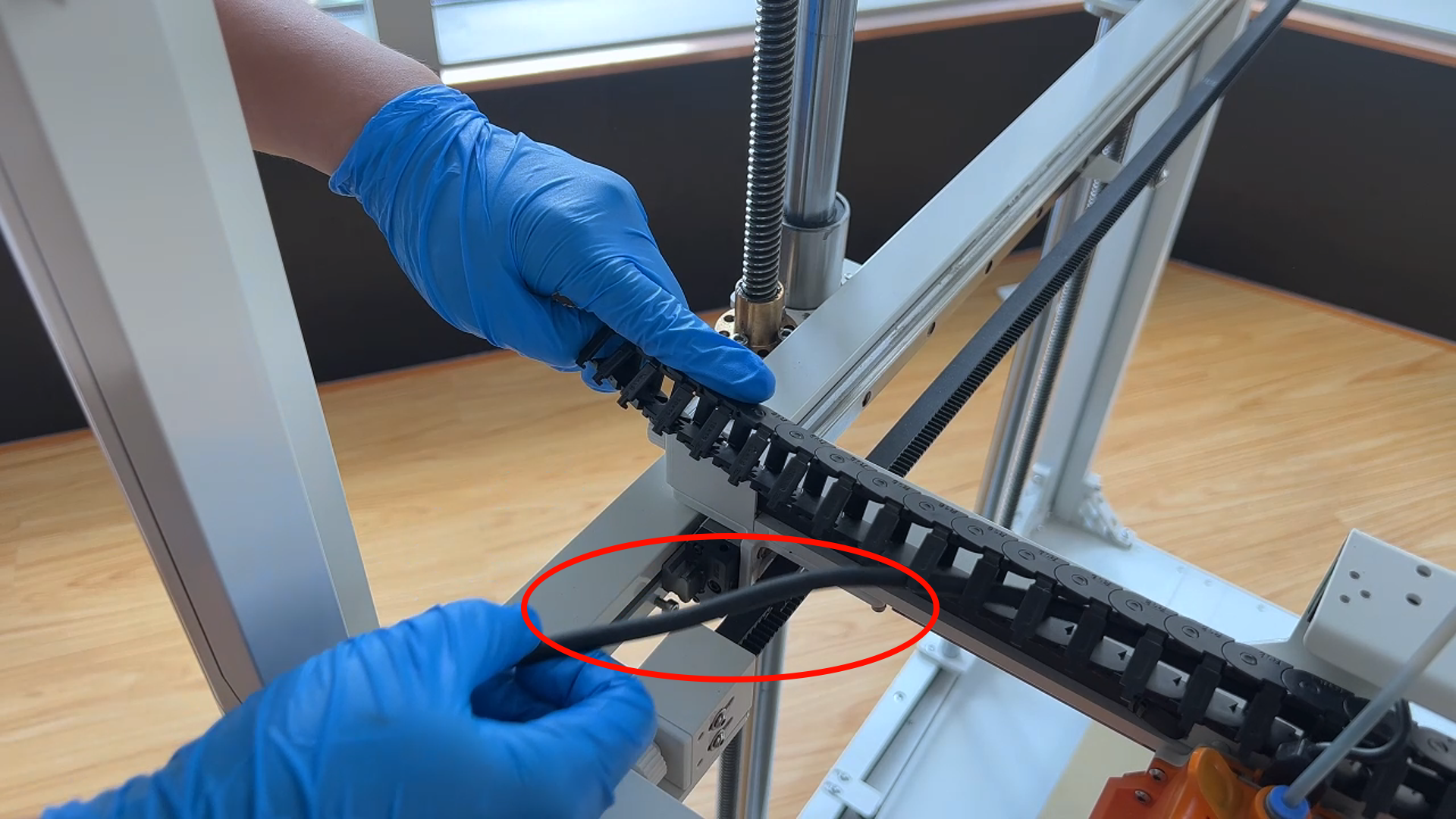

Retirá los cables de conexión del cabezal que pasan por la cadena portacables del eje X. Hacé lo mismo para sacar los cables de la cadena del eje Y. Una vez liberados, usá las pinzas de corte diagonal para cortar los precintos que mantienen los cables sujetos.

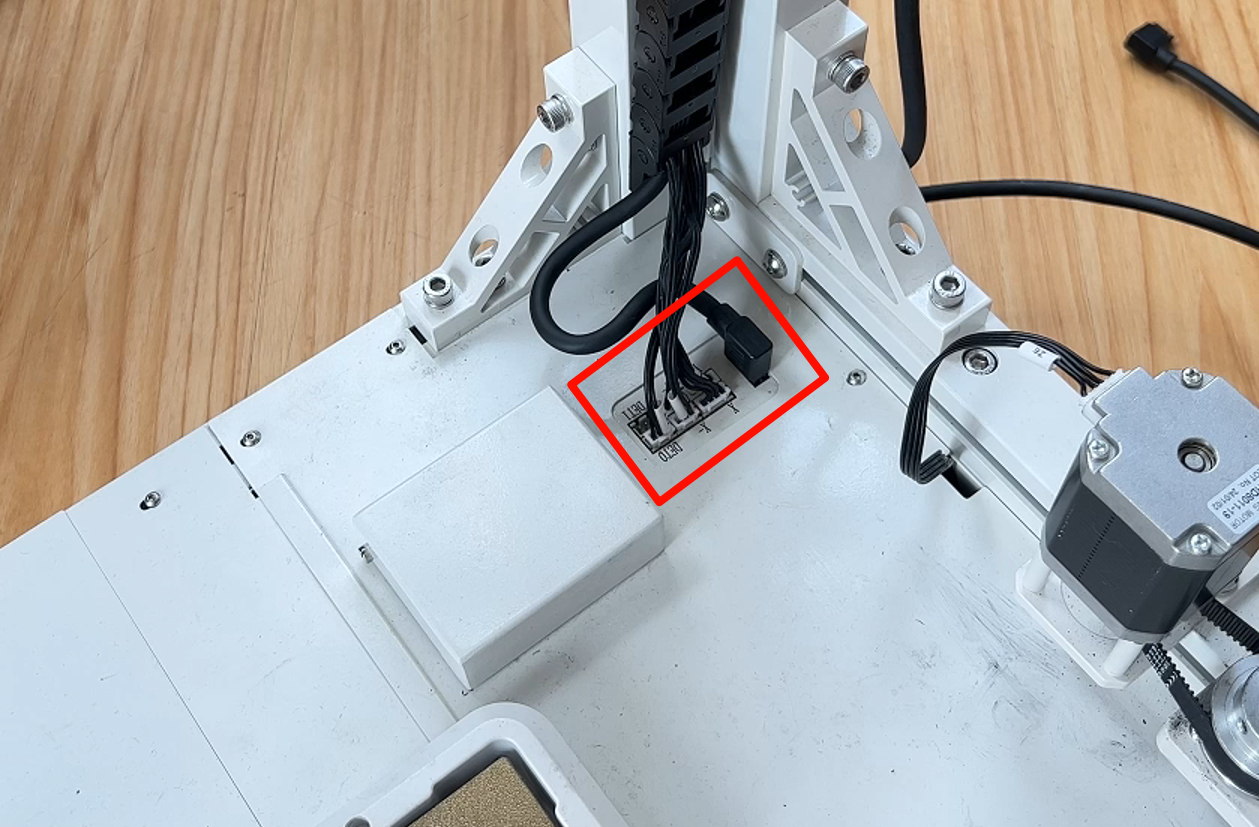

Desconectá los puertos del cable cinta en la placa adaptadora de la cámara de la impresora. Aflojá los 2 tornillos que sujetan el panel lateral con la llave Allen de 2.5 mm y retirá el cable de conexión de la cadena portacables del eje Z siguiendo el mismo procedimiento que en los ejes anteriores.
Cómo instalar los cables de conexión nuevos
Prepará los cables de conexión nuevos y presentalos dentro de la cadena portacables. Fijate que ambos extremos de los cables son iguales, así que podés usarlos en cualquier sentido. Conectá el cable en el puerto correspondiente de la placa adaptadora.

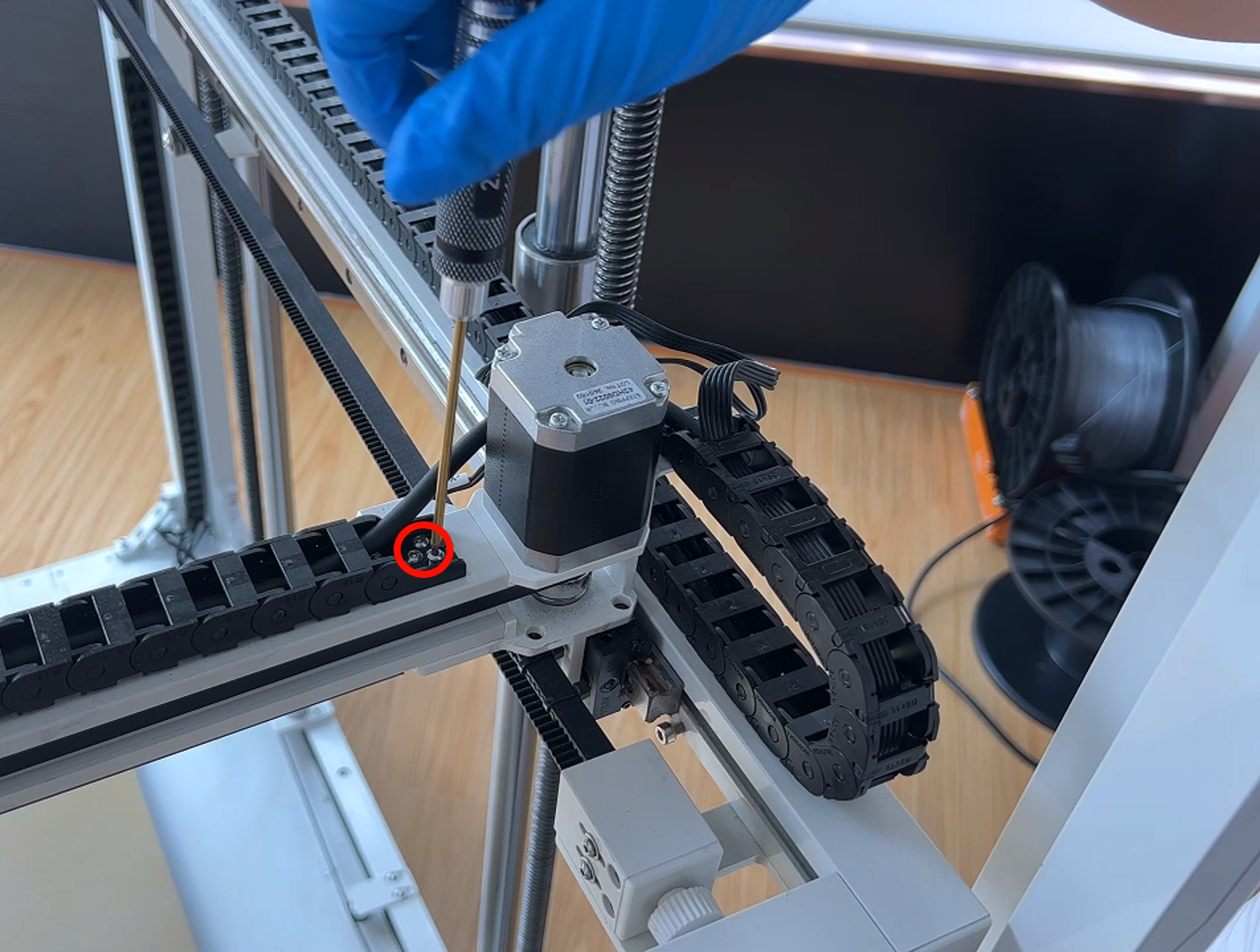

Ajustá los tres tornillos de los extremos de la cadena portacables con la llave de 2.0 mm. Insertá los cables de conexión en la cadena del eje Y y luego repetí el proceso para la cadena del eje Z.
Colocá el panel lateral alineándolo con los agujeros de los tornillos y ajustá los dos tornillos de la manija usando la llave Allen de 2.5 mm. Conectá los cables en los puertos de la placa adaptadora siguiendo la información que figura en las etiquetas.

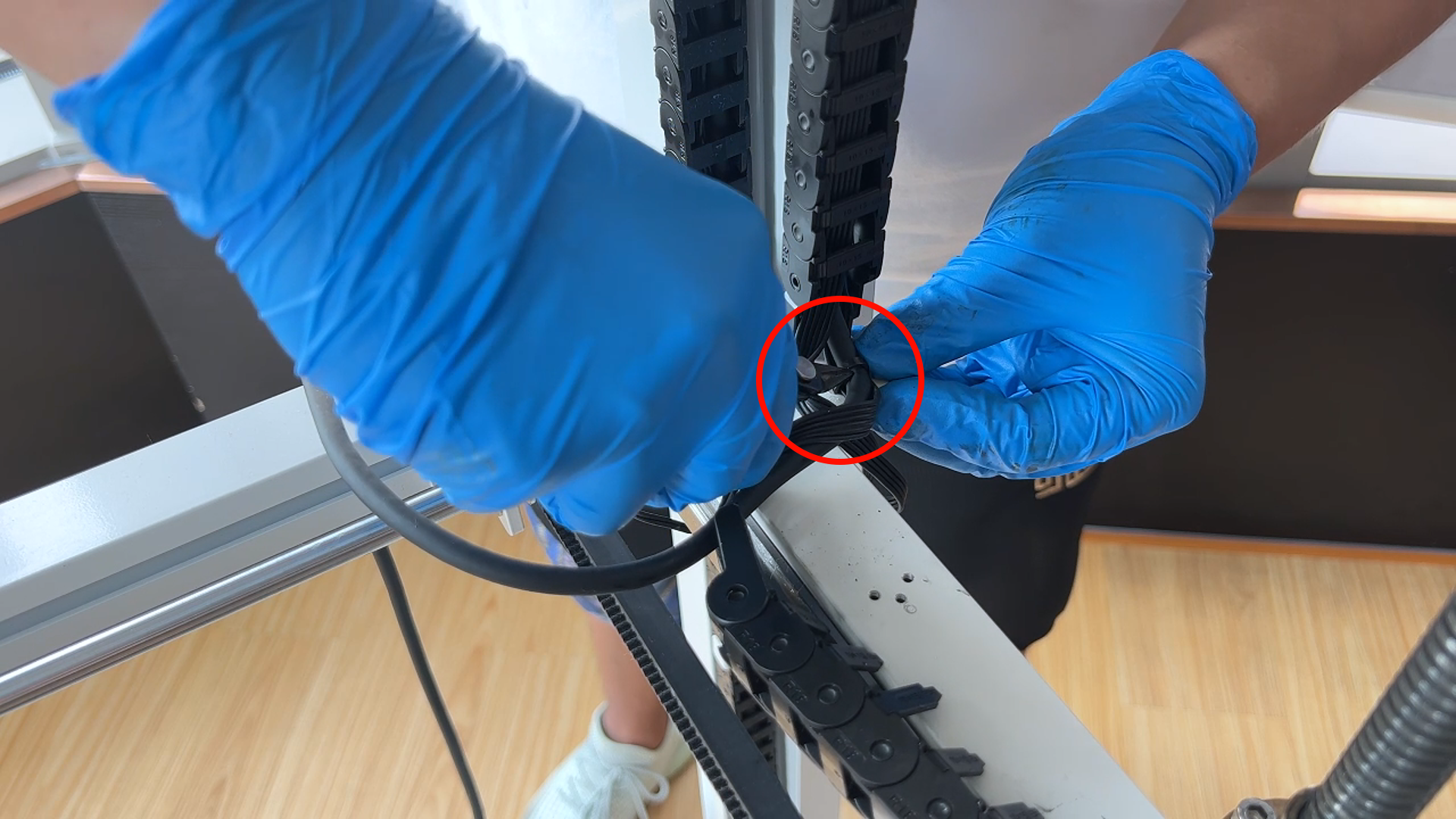

Asegurá los cables por encima del eje Z usando precintos nuevos para que queden firmes. Para terminar, prendé la impresora y entrá a la interfaz "Prepare". Configurá la temperatura del nozzle a 220 ℃; cuando el nozzle caliente de forma normal, la impresora ya estará lista para volver a trabajar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
