En esta guía vas a encontrar los pasos necesarios para cambiar los interruptores de límite de tu OrangeStorm Giga. Es un proceso fundamental para que los ejes se posicionen correctamente y evites errores durante el funcionamiento de la impresora.
Herramientas y materiales
Para este trabajo vas a necesitar: una llave Allen de 2.0 mm, una llave Allen de 2.5 mm, un destornillador Phillips, una pinza pequeña y los repuestos nuevos de los interruptores de límite para los ejes X, Y y Z.
Instrucciones iniciales
Antes de empezar, asegurate de apagar la impresora y desenchufar el cable de corriente para trabajar de forma segura.
Reemplazo del interruptor del eje X

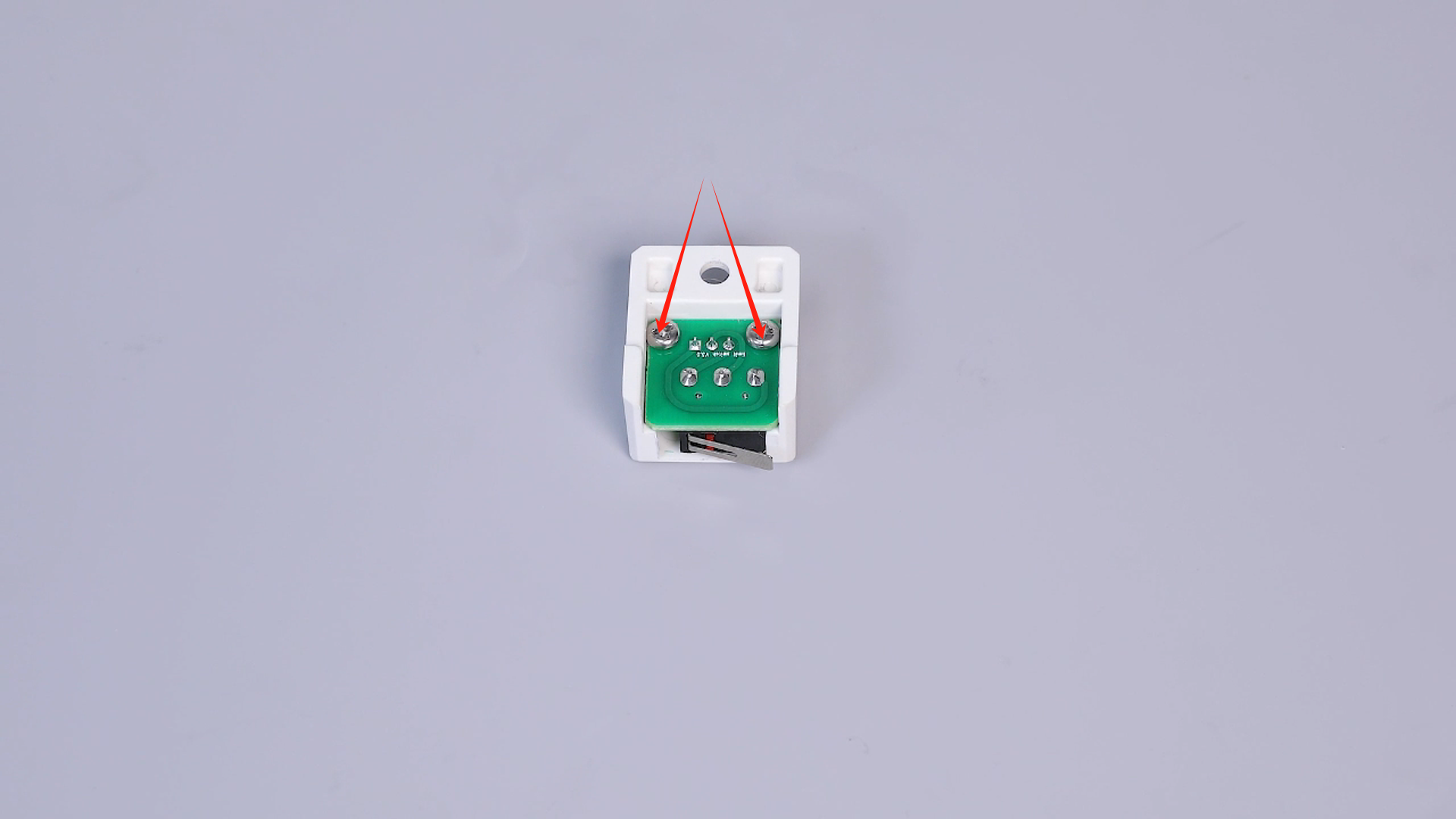

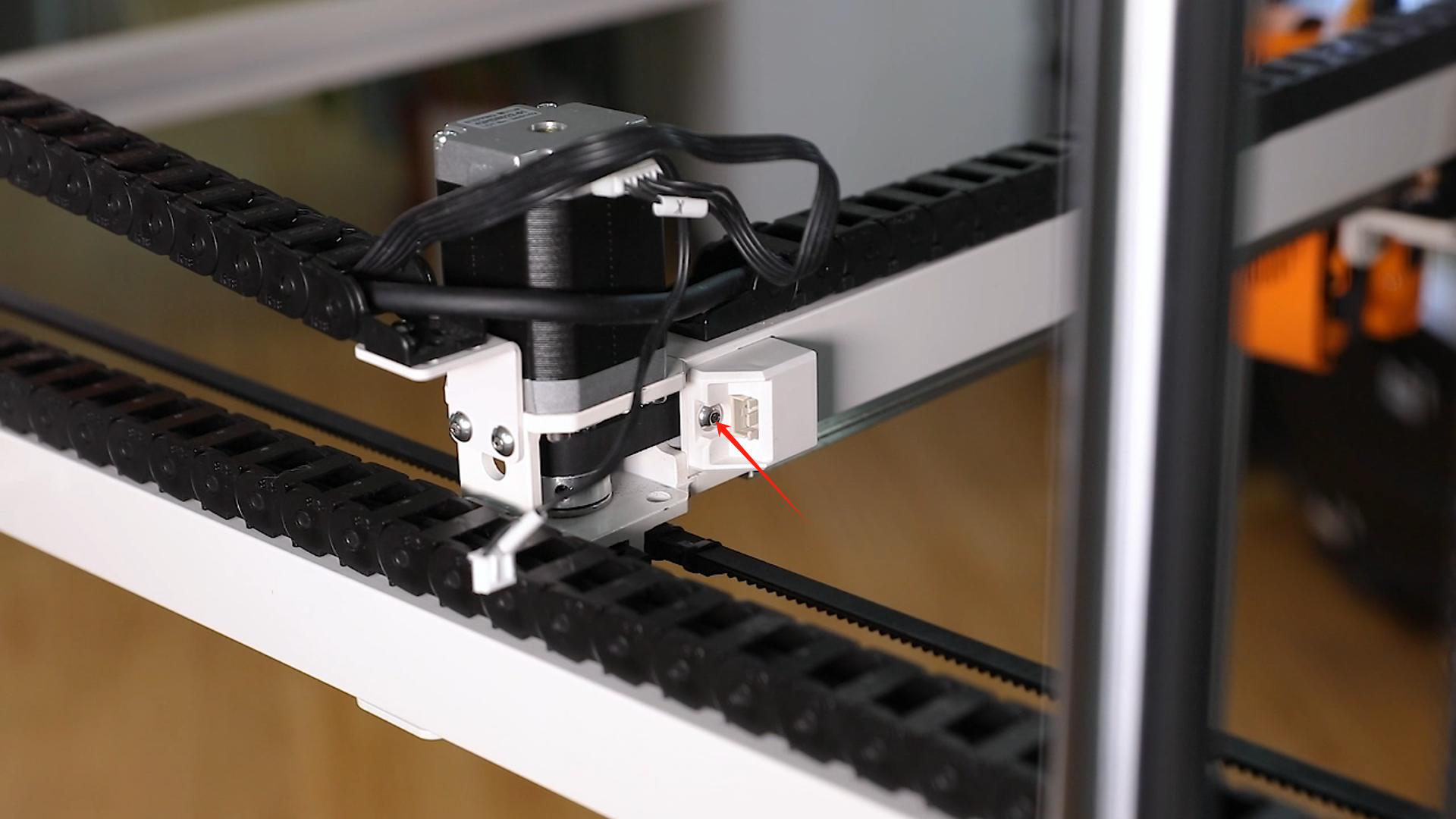

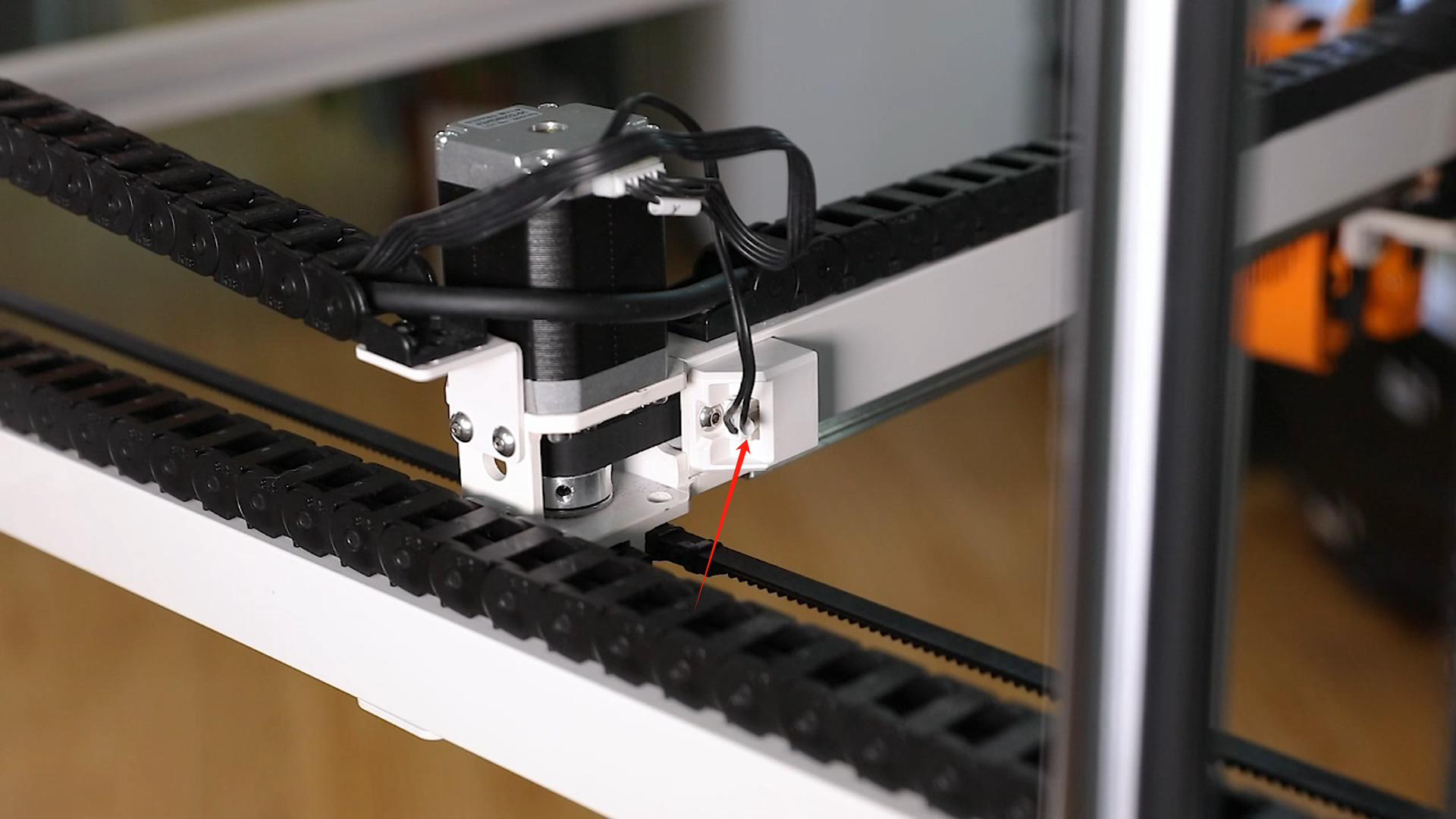

Primero, desconectá el cable plano del interruptor de límite del eje X. Usá la llave Allen de 2.5 mm para aflojar el tornillo que sujeta el conjunto del interruptor y sacalo. Después, con el destornillador Phillips, sacá los dos tornillos que fijan el interruptor viejo y retiralo. Tomá el repuesto nuevo, alinealo con los agujeros, ajustá los tornillos Phillips, volvé a montar el conjunto en su lugar apretando el tornillo Allen y conectá el cable plano.
Reemplazo del interruptor del eje Y
Usá la pinza para desconectar con cuidado el cable plano del eje Y. Aflojá el tornillo que asegura el conjunto con la llave Allen de 2.5 mm y retirá la pieza. Sacá los dos tornillos Phillips del interruptor viejo para poder removerlo. Colocá el nuevo interruptor alineando los orificios, apretá los dos tornillos de fijación y volvé a instalar el conjunto en la impresora ajustando el tornillo Allen.
Reemplazo del interruptor del eje Z

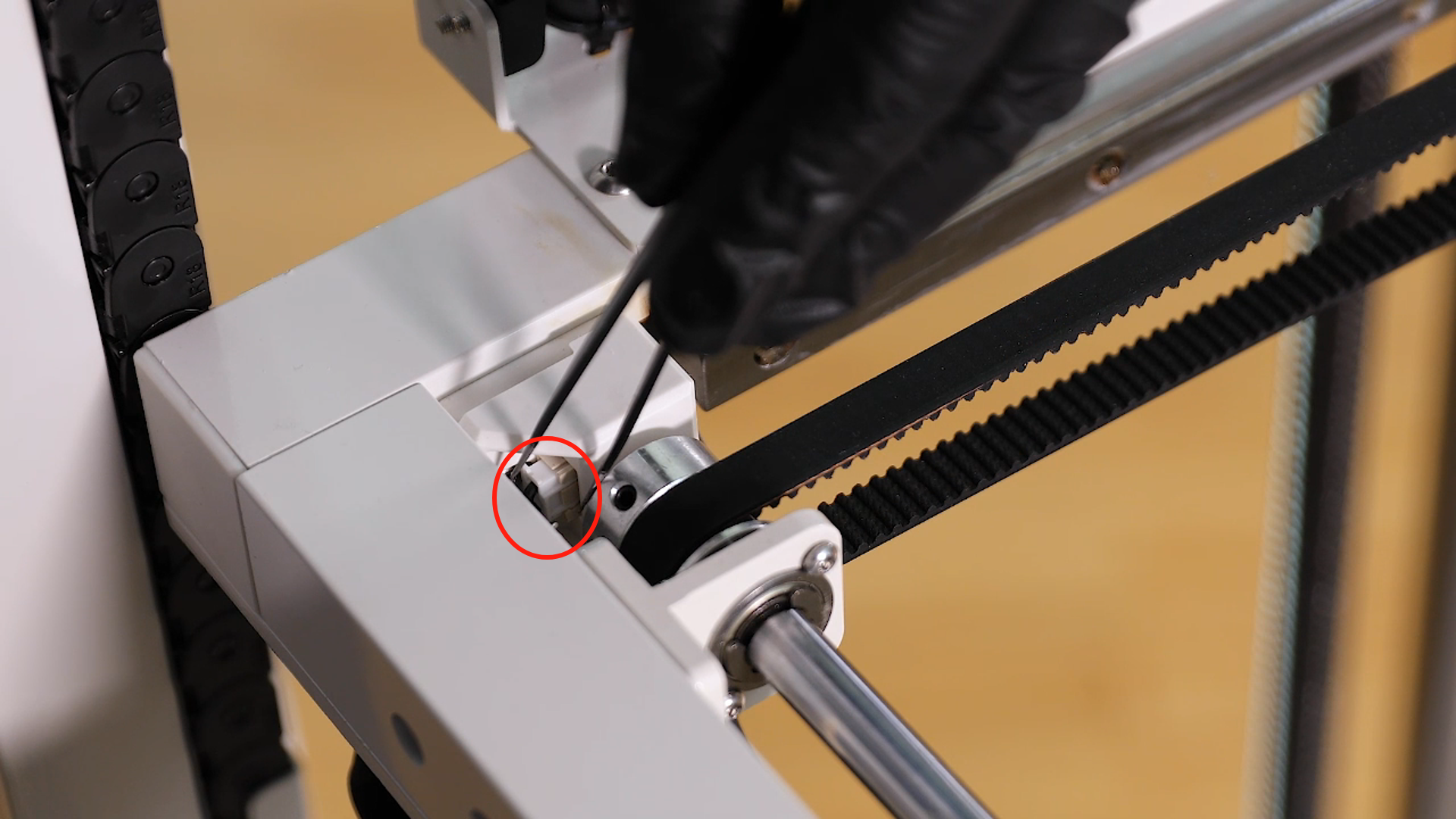

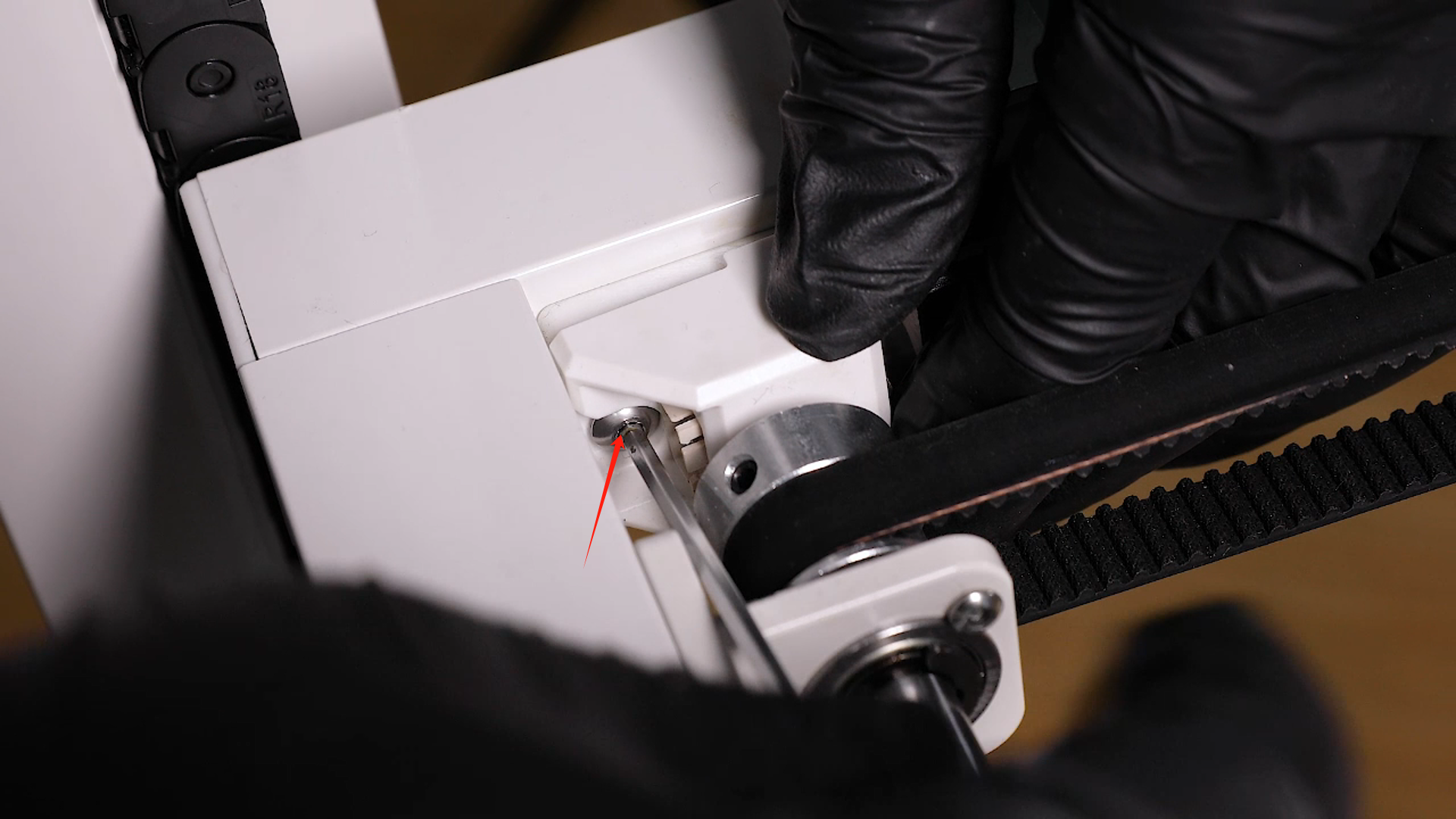

Aflojá los dos tornillos que sujetan el interruptor del eje Z con la llave Allen de 2.0 mm. Desconectá el cable plano y sacá el interruptor viejo. Prepará el repuesto nuevo, conectale el cable plano y ubicalo en su posición. Por último, ajustá los dos tornillos de sujeción con la llave Allen de 2.0 mm.
Puesta en marcha
Conectá el cable de corriente y prendé la impresora. En la pantalla táctil, buscá y tocá "Prepare-all (botón Home)". La impresora debería volver a su punto cero sin problemas; una vez que verifiques que se mueve como siempre, ya podés nivelar y usar tu OrangeStorm Giga normalmente.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
