En esta guía te explicamos paso a paso cómo realizar el cambio de la placa de interfaz de la cámara en tu OrangeStorm Giga. Es un procedimiento sencillo que requiere un manejo cuidadoso de los cables para asegurar que todos los componentes funcionen correctamente.
Herramientas y materiales
Para este trabajo vas a necesitar una llave Allen de 2.0 mm, una llave Allen de 2.5 mm y una placa de interfaz de la cámara nueva.
Retirar la placa de interfaz de la cámara vieja

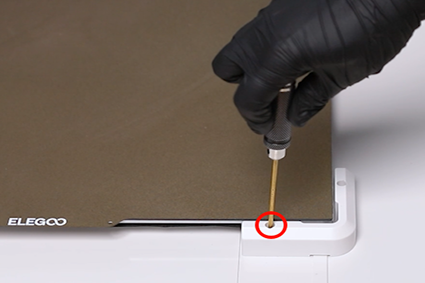

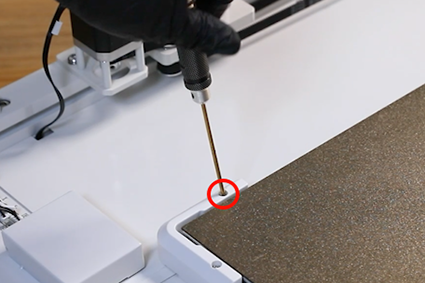

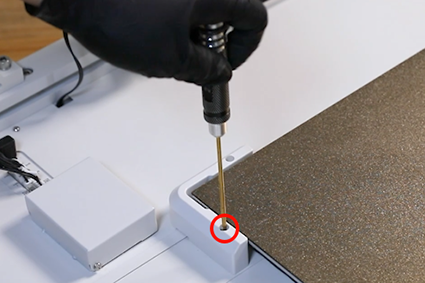

Primero, apagá la impresora y desenchufá el cable de alimentación. Con la llave Allen de 2.0 mm, aflojá los 2 tornillos que aseguran el tope de límite PEI en la parte frontal derecha y en la parte trasera de la impresora.

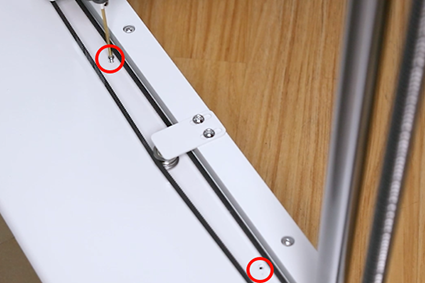

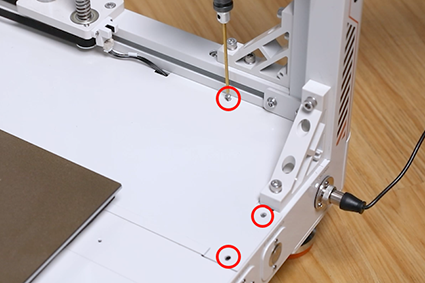

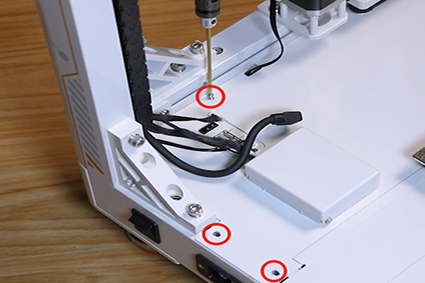

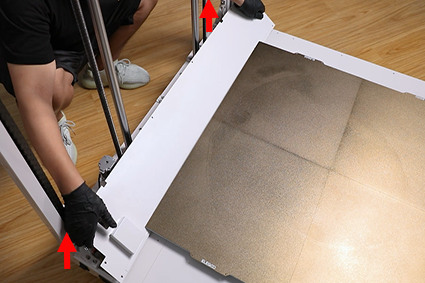

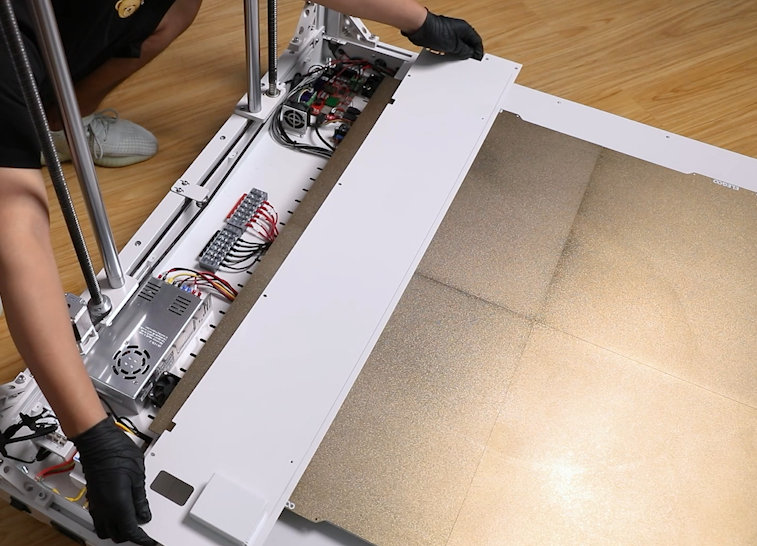

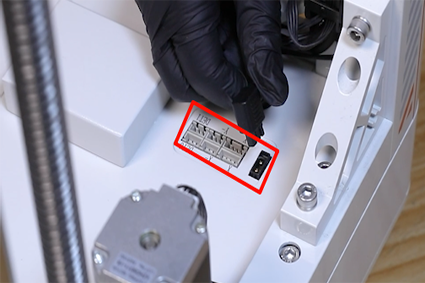

Desconectá los cables y las conexiones de la placa de interfaz de la cámara en la parte trasera derecha. Después, aflojá los ocho tornillos que sujetan la tapa de la power box con la llave Allen de 2.0 mm. Levantá el lado exterior de la tapa y retirala por completo.
Aflojá los dos tornillos que aseguran el soporte de la placa de interfaz de la cámara con la llave Allen de 2.5 mm. Desconectá los cables que están debajo de la placa y, con la llave de 2.0 mm, sacá los cuatro tornillos que la sujetan para retirar la placa vieja.
Instalar la placa de interfaz de la cámara nueva
Prepará la placa de interfaz nueva, alineala con los agujeros de los tornillos y ubicala en su posición de instalación. Ajustá los cuatro tornillos de sujeción con la llave Allen de 2.0 mm.
Conectá los cables debajo de la placa siguiendo la información de las etiquetas. Alineá el soporte de la placa con los agujeros y ajustá los dos tornillos con la llave Allen de 2.5 mm. Prepará la tapa de la power box y colocala de costado debajo de la cama caliente.

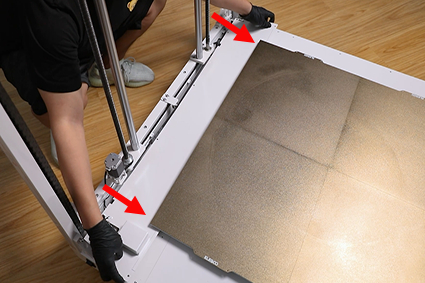

Alineá la placa de la power box con los agujeros y deslizala hasta su posición. Importante: organizá los cables planos (ribbon cables) conectados a la placa de interfaz para que no queden debajo de la tapa. Ajustá los 8 tornillos de la tapa con la llave de 2.0 mm, teniendo en cuenta que los lados frontal y trasero llevan tornillos largos y el derecho tornillos cortos. Luego, insertá los cables restantes en la placa.

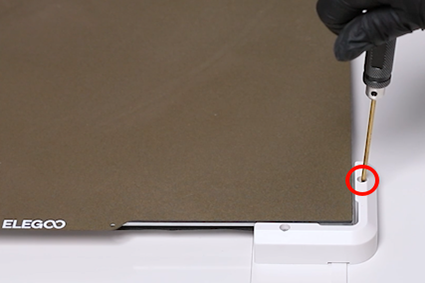

Aflojá los 2 tornillos que aseguran el tope de límite PEI en la parte frontal derecha y trasera con la llave de 2.0 mm. Enchufá el cable y prendé la impresora. En la pantalla táctil, seleccioná "Prepare - All (Homing Button)" para iniciar el proceso de homing. Una vez que termine y verifiques que todo funciona bien, la impresora ya está lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
