Reemplazo de la caja de engranajes del extruder (B0G0H1)

Si notás problemas en la tracción del filamento de tu OrangeStorm Giga, es probable que necesites cambiar la caja de engranajes del extruder. En esta guía te explicamos paso a paso cómo realizar el reemplazo para que tu impresora vuelva a funcionar de diez.

Herramientas y materiales

• Una llave Allen de 1.5 mm
• Una llave Allen de 2.0 mm
• Una nueva caja de engranajes del extruder

Video tutorial

(El video no está disponible en este momento)

Pasos a seguir

1. Apagá la impresora y desconectá el cable de alimentación.

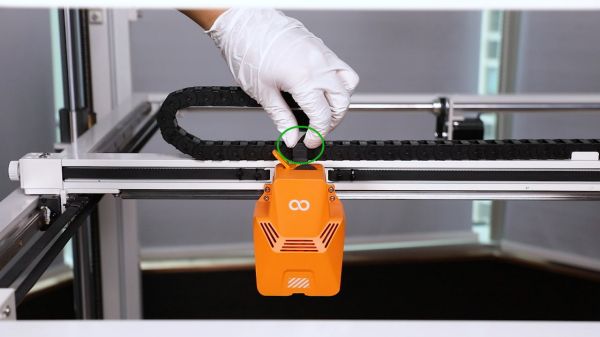

2. Desconectá los cables cinta que están arriba del cabezal de impresión.

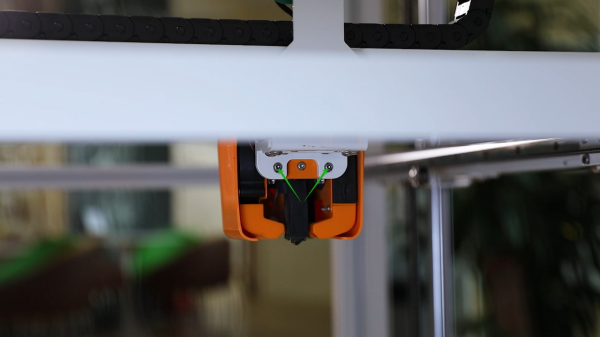

3. Aflojá los 2 tornillos que sujetan la parte trasera del cabezal usando una llave Allen de 2.0 mm.

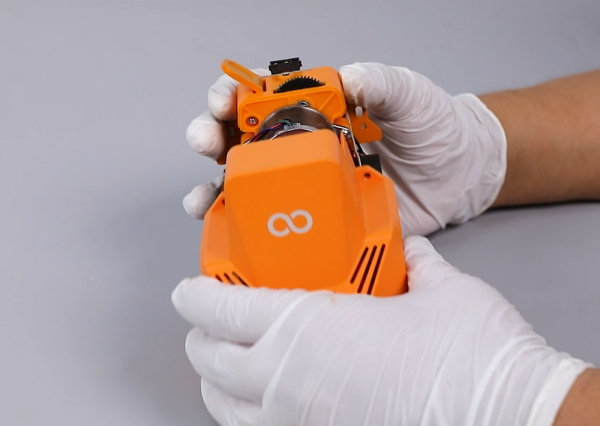

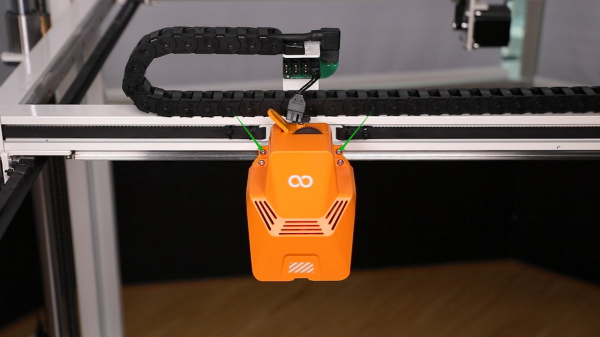

4. Aflojá los 2 tornillos que sujetan la parte delantera del cabezal con una llave Allen de 2.0 mm y retirá el cabezal completo. Nota: Sostené el cabezal mientras aflojás el último tornillo para evitar que se caiga.

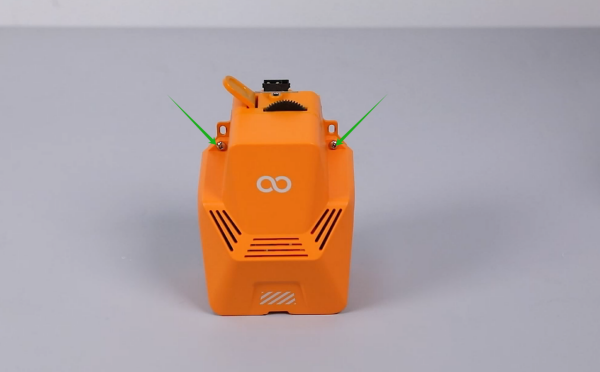

5. Aflojá los 2 tornillos de la tapa frontal del cabezal con la llave Allen de 2.0 mm y sacá la tapa.

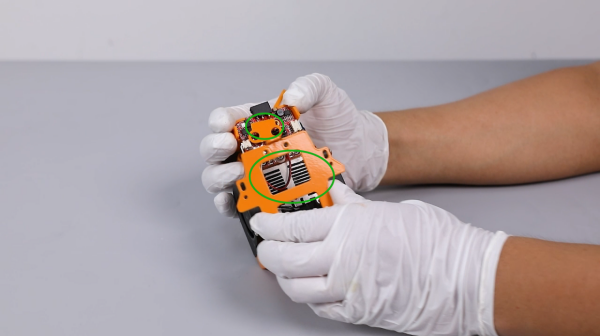

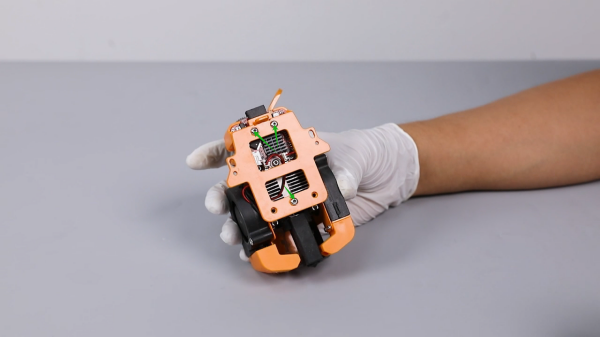

6. Aflojá los 3 tornillos de la placa trasera del cabezal con la llave de 2.0 mm; retirá la placa trasera y la placa de presión de la placa adaptadora.

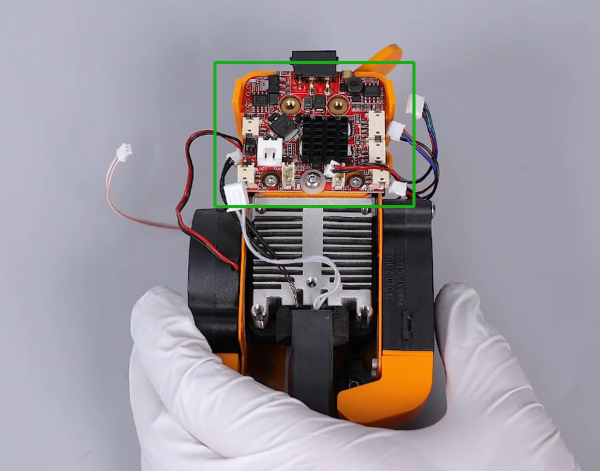

7. Desconectá todos los cables cinta de los puertos en la placa adaptadora del cabezal.

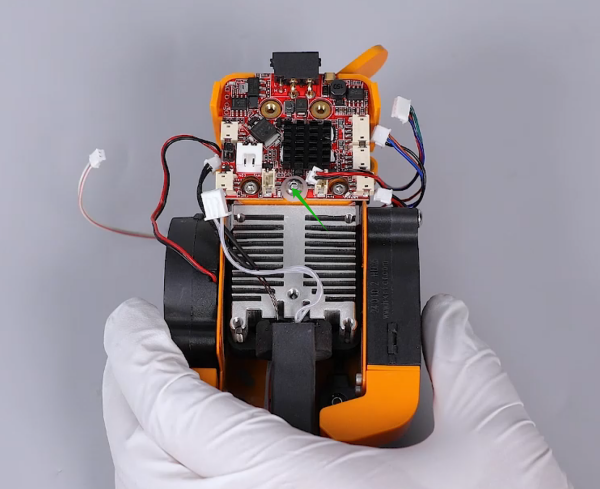

8. Aflojá el tornillo que sujeta la placa adaptadora con la llave de 2.0 mm y retirala.

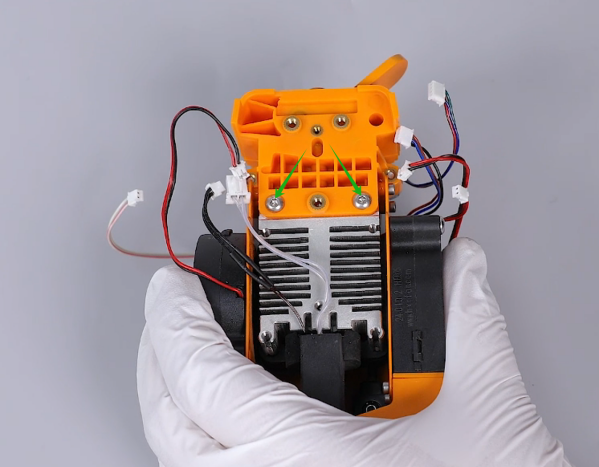

9. Aflojá los 2 tornillos que sujetan el conjunto del cabezal con una llave Allen de 2.5 mm.

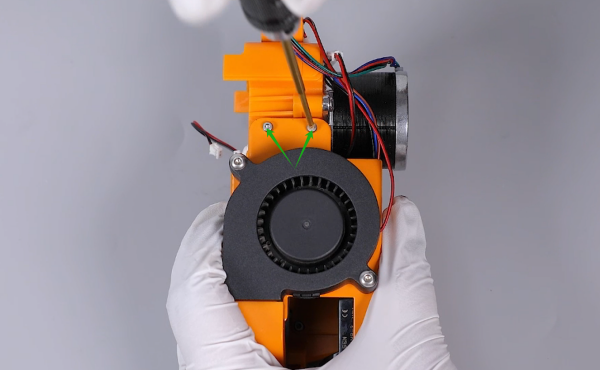

10. Aflojá los 4 tornillos del soporte del ventilador de enfriamiento del modelo en ambos lados con la llave de 1.5 mm y retirá el conjunto del ventilador.
11. Retirá el conjunto del cabezal y el tubo PTFE.
12. Aflojá los 2 tornillos que sujetan el motor del extruder con la llave de 2.5 mm y retirá la caja de engranajes vieja.
13. Prepará la nueva caja de engranajes del extruder. Colocala en su posición alineando el motor con los agujeros de los tornillos. Ajustá los 2 tornillos de sujeción con la llave de 2.5 mm.
14. Prepará el nuevo conjunto del cabezal y el nuevo tubo PTFE. Insertá el tubo PTFE en el tubo de garganta del disipador de calor y empujalo hasta el fondo.
15. Poné el conjunto del cabezal en su posición alineándolo con los agujeros de paso del filamento de la caja de engranajes. Ajustá los 2 tornillos de sujeción con la llave de 2.5 mm.
16. Prepará el conjunto del ventilador de enfriamiento del modelo. Ubicalo en su lugar alineándolo con los agujeros de los tornillos. Ajustá los 4 tornillos con la llave de 1.5 mm.
17. Prepará la placa adaptadora del cabezal. Ubicala en su posición alineando los agujeros.
18. Colocá la junta en su lugar alineando los agujeros. Ajustá el tornillo de la placa adaptadora con la llave de 2.0 mm.
19. Insertá los cables cinta en la placa adaptadora siguiendo las marcas.
20. Prepará la placa trasera del cabezal y la placa de presión de la placa adaptadora. Acoplá la placa de presión en los agujeros correspondientes. Nota: La placa de presión tiene una dirección de instalación fija.
21. Poné el conjunto de la placa trasera en su posición alineándolo con los agujeros. Ajustá los 3 tornillos con la llave de 2.0 mm.
22. Poné la tapa frontal en su lugar y ajustá los 2 tornillos con la llave de 2.0 mm.
23. Colocá todo el cabezal en su posición alineando los agujeros y ajustá los 2 tornillos con la llave de 2.0 mm. Nota: Alineá el nivel de los agujeros superiores de ambos lados de la placa trasera con la parte superior del soporte de montaje del cabezal.
24. Ajustá los 2 tornillos que sujetan la parte trasera del cabezal con la llave de 2.0 mm.
25. Conectá los cables cinta del cabezal en sus posiciones originales.
26. Prendé la impresora.
27. Tocá "Prepare" y poné la temperatura del nozzle a 220 °C. Cuando llegue a la temperatura seteada, tocá "Load" en la pantalla táctil.
28. La impresora ya se puede usar normalmente una vez que el filamento se extruya bien y la hayas vuelto a nivelar.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
