Cómo reemplazar el ensamblaje de la cama caliente

En esta guía te explicamos paso a paso cómo cambiar el ensamblaje de la cama caliente de tu OrangeStorm Giga. Es un proceso detallado, así que fijate bien en cada instrucción para que la máquina te quede perfecta y lista para seguir imprimiendo.

Herramientas y materiales

• 1 llave Allen de 2.5 mm
• 1 llave Allen de 2.0 mm
• Un destornillador Phillips
• Alicates de corte diagonal
• Precintos

Instrucciones

Retirar el ensamblaje viejo de la cama caliente

1. Apagá la impresora y desenchufá el cable de alimentación.

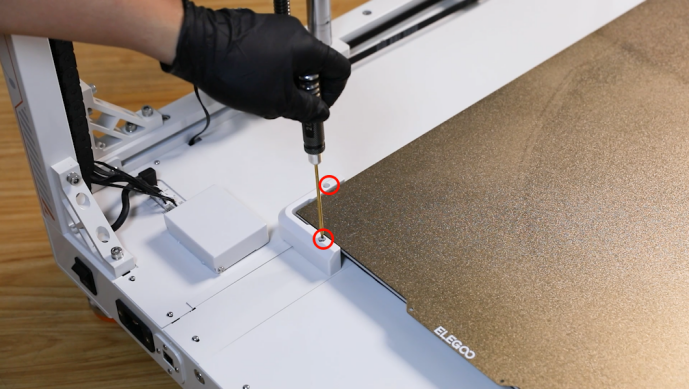

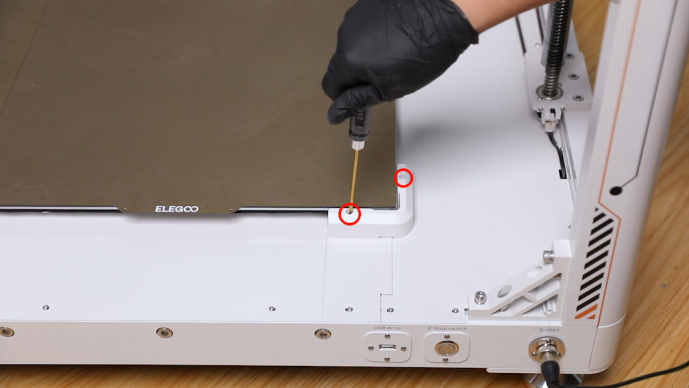

2. Con la llave Allen de 2.0 mm, sacá los dos tornillos que sujetan los limitadores de PEI frontales y traseros del lado derecho de la impresora. Retirá los limitadores de PEI.

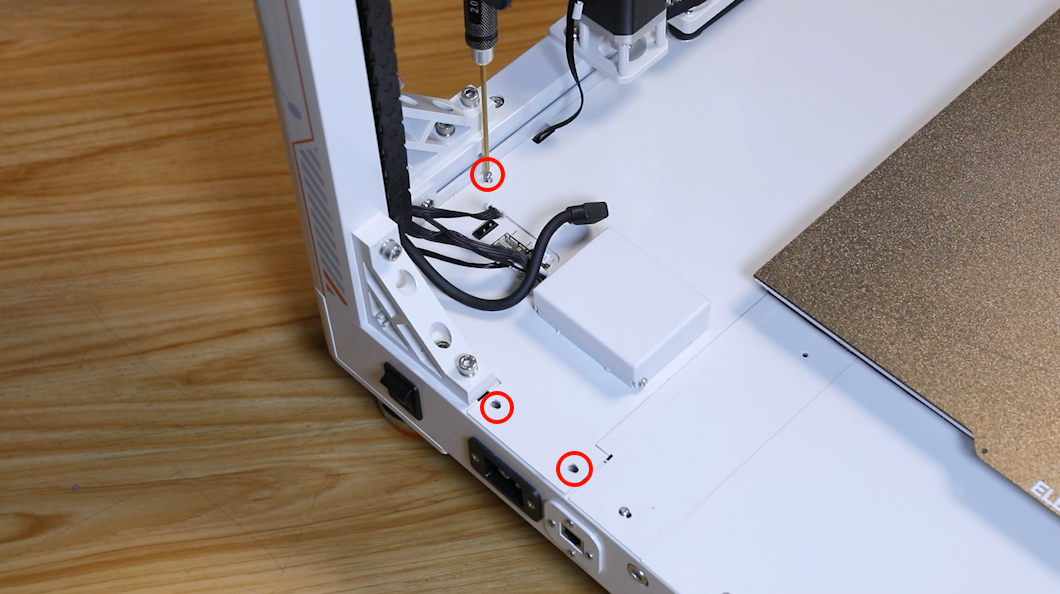

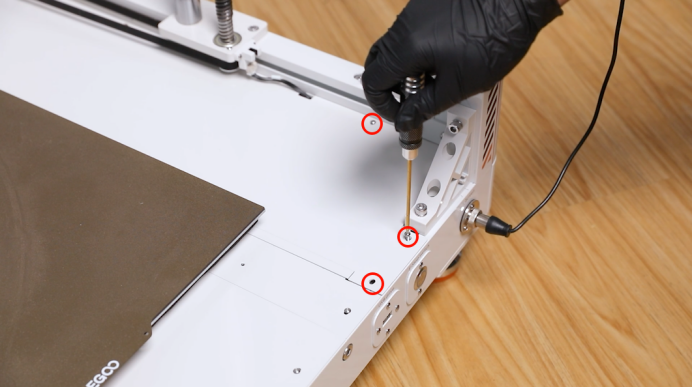

3. Usando la llave Allen de 2.0 mm, sacá los ocho tornillos que aseguran la tapa de la caja de potencia.

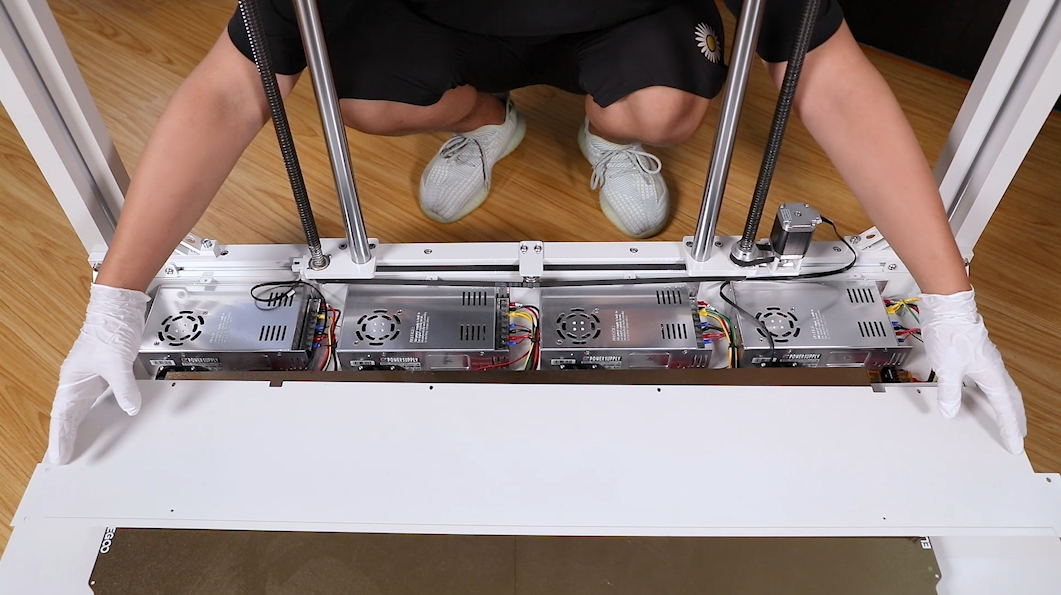

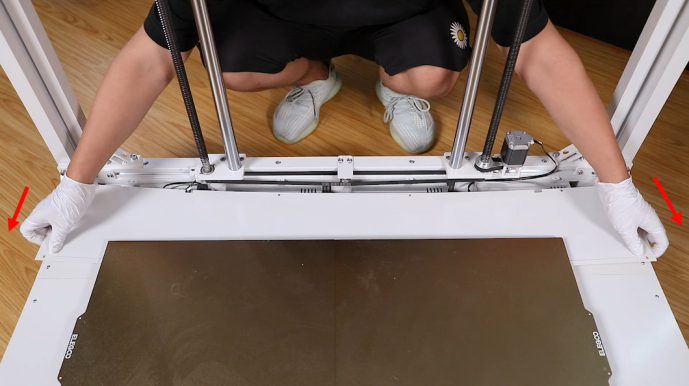

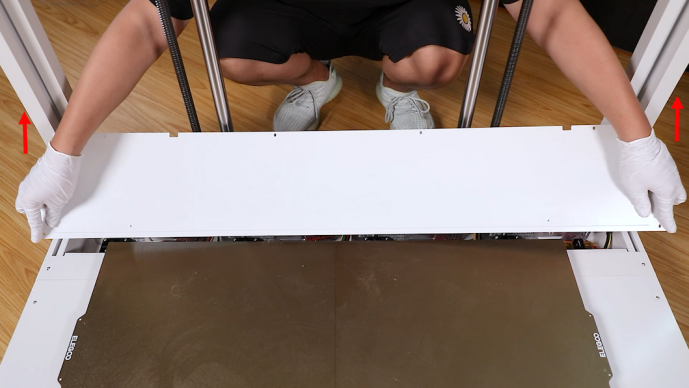

4. Empujá la tapa de la caja de potencia hacia la cama caliente. Levantá el lado exterior de la tapa y sacala.
5. Desconectá los cables de la placa adaptadora en la parte posterior derecha de la impresora.
6. Con la llave Allen de 2.0 mm, sacá los dos tornillos que sujetan los limitadores de PEI frontales y traseros del lado izquierdo. Retirá los limitadores de PEI.

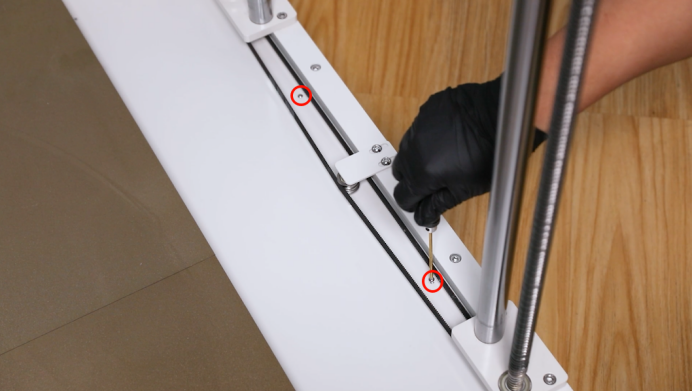

7. Usando la llave Allen de 2.0 mm, sacá los ocho tornillos que aseguran la tapa de la caja de la placa madre.
8. Empujá la tapa de la caja de la placa madre hacia la cama caliente. Levantá el lado exterior y sacala.
9. Retirá las build plate de PEI de las dos camas calientes de la parte delantera.
10. Con la llave Allen de 2.5 mm, aflojá los nueve tornillos que sujetan la cama caliente y quitalos. Nota: No los saques todos de golpe.
11. Levantá la cama caliente y apoyala sobre la cama trasera. Sacá los nueve resortes que están debajo. Ojo que hay cables debajo de la cama; tené cuidado al moverla.
12. Retirá el ensamblaje de la cama caliente del lado derecho de la misma manera.
13. En la caja de potencia, cortá los precintos que sujetan los cables de conexión de la cama caliente usando los alicates.
14. Con el destornillador Phillips, aflojá los dos tornillos que aseguran los cables de conexión en la placa MOS de la placa madre. Acomodá y tirá de los cables de la cama del lado izquierdo. Fijate que es más fácil encontrar los cables desde la parte de abajo de la cama.
15. En la caja de la placa madre, usá los alicates para cortar los tres precintos que sujetan el termistor de la cama caliente. Desconectá el puerto del cable del termistor.
16. Acomodá y sacá los cables del termistor de la cama caliente del lado derecho. Retirá el ensamblaje de la cama izquierda.
17. Hacé lo mismo con los cables de conexión de la cama derecha y retirá el ensamblaje completo.

Instalar el nuevo ensamblaje de la cama caliente

1. Prepará el nuevo ensamblaje y apoyalo sobre la cama trasera.
2. Acomodá los cables. Pasá los cables de conexión por el agujero del perfil de aluminio en la base de la impresora e insertalos en la caja de potencia. Nota: Los cables de las camas delantera y trasera deben ir por lados opuestos del perfil de aluminio.
3. Conectá el cable rojo al conector positivo y el negro al negativo. Usando el destornillador Phillips, ajustá los dos tornillos del cable de conexión. Tapá la placa y acomodá bien los cables.
4. Pasá los cables del termistor por el agujero del perfil de aluminio hacia la caja de la placa madre.
5. Enchufá los cables del termistor de la cama delantera izquierda en el puerto TB0 de la placa madre.
6. Acomodá e insertá los cables de conexión de la cama derecha siguiendo los mismos pasos.
7. Enchufá los cables del termistor de la cama delantera derecha en el puerto TB1 de la placa madre.
8. Alineá los nueve resortes con los agujeros de los tornillos. Alineá el ensamblaje de la cama con los resortes y ponelo en su lugar.
9. Poné los nueve tornillos en su posición. Con la llave Allen de 2.5 mm, ajustá los tornillos en diagonal solo hasta la mitad de su profundidad. Nota: No los apretes del todo todavía.
10. Ajustá un poquito más los nueve tornillos hasta que queden aproximadamente al ras de la cama caliente trasera.
11. Instalá el ensamblaje de la cama derecha de la misma forma.
12. Colocá las dos build plate de PEI en la cama caliente.
13. En la caja de potencia, asegurá los cables de conexión con un precinto.
14. En la caja de la placa madre, asegurá los cables del termistor con tres precintos.
15. Los otros dos ensamblajes de las camas traseras se pueden reemplazar siguiendo este mismo procedimiento.

Instalar tapas y limitadores

Una vez que termines con los cables y el montaje, volvé a colocar la tapa de la caja de potencia, la de la placa madre y los limitadores de PEI con sus respectivos tornillos. Asegurate de que todo quede firme antes de nivelar la cama caliente y volver a imprimir.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
