En esta guía te explicamos cómo cambiar la correa de distribución del eje Y en tu OrangeStorm Giga para asegurar un movimiento preciso y fluido. Seguí estos pasos con atención para mantener tu equipo en perfectas condiciones y evitar errores de desplazamiento.
Herramientas y materiales
Para este procedimiento vas a necesitar una llave Allen de 2.0 mm, un alicate de corte diagonal, 4 precintos y una correa de distribución del eje Y nueva.
Pasos a seguir

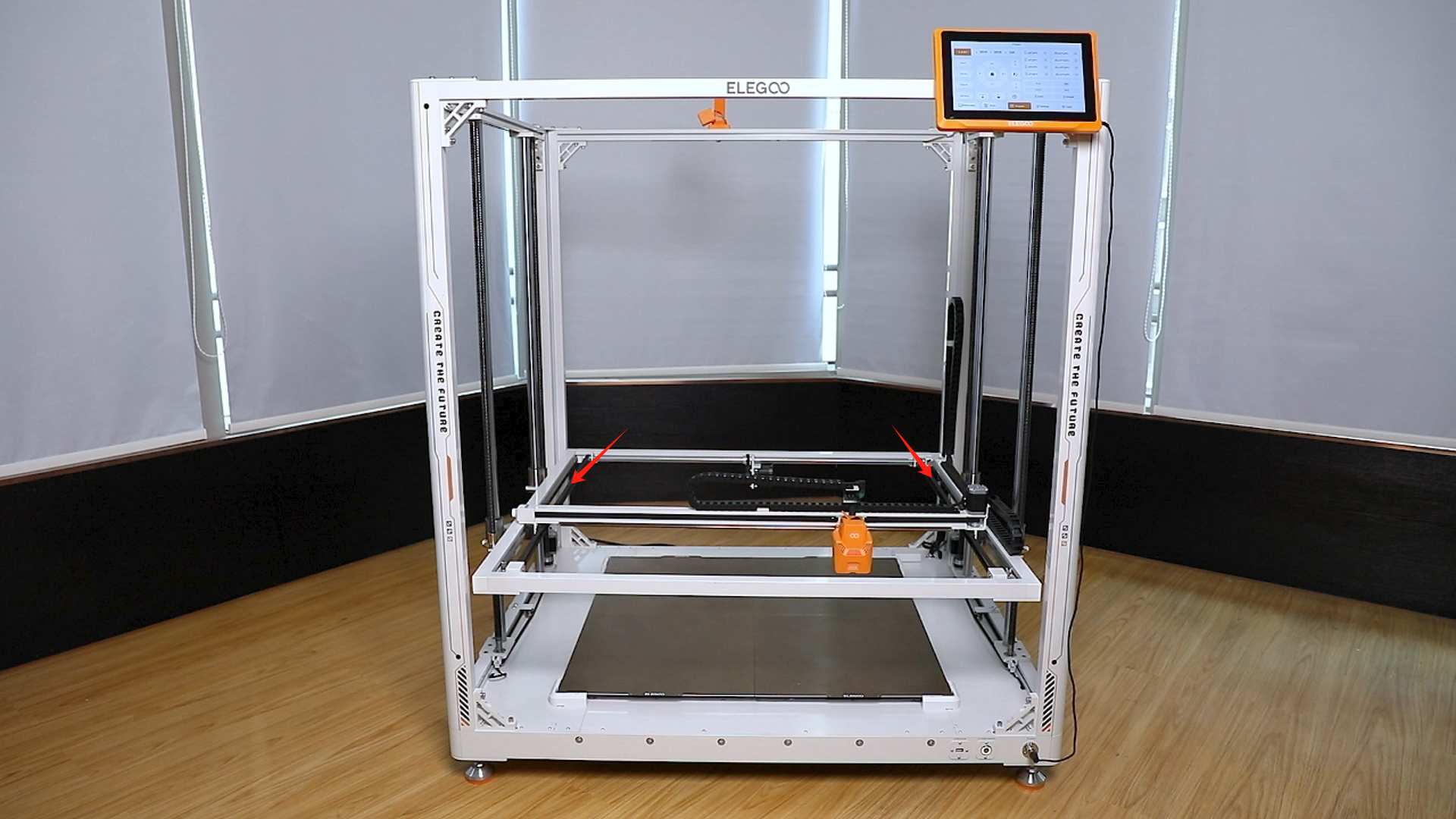

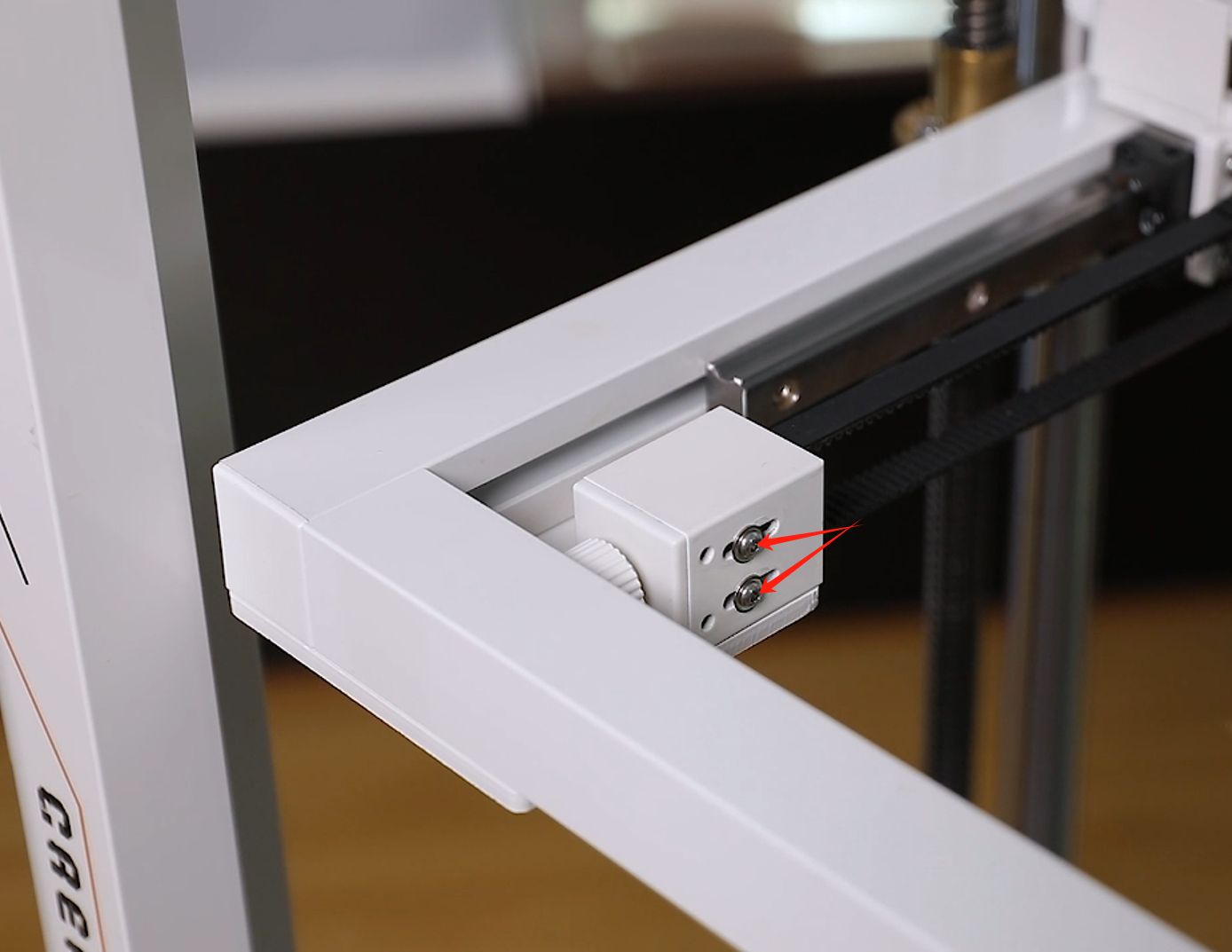

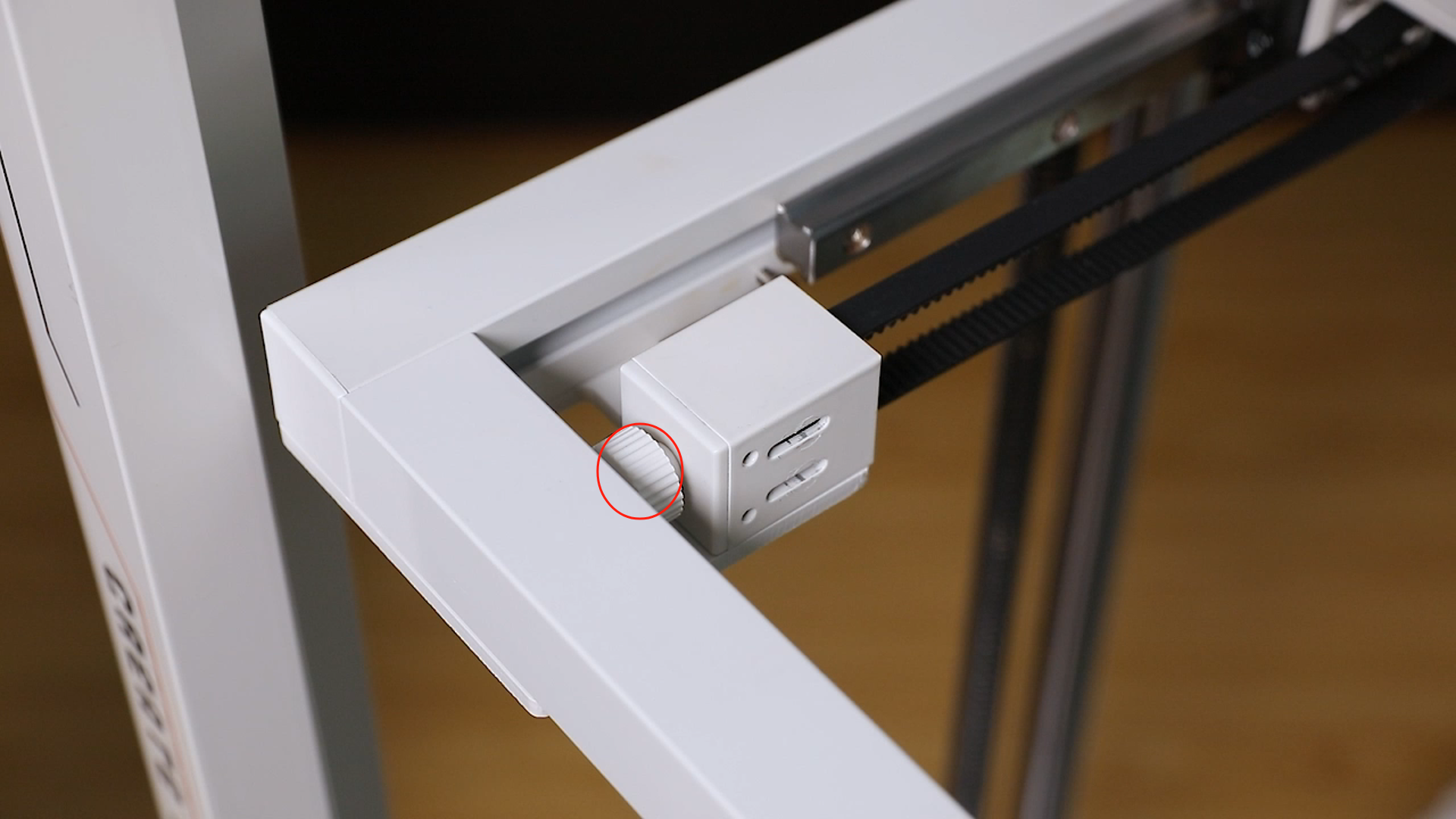

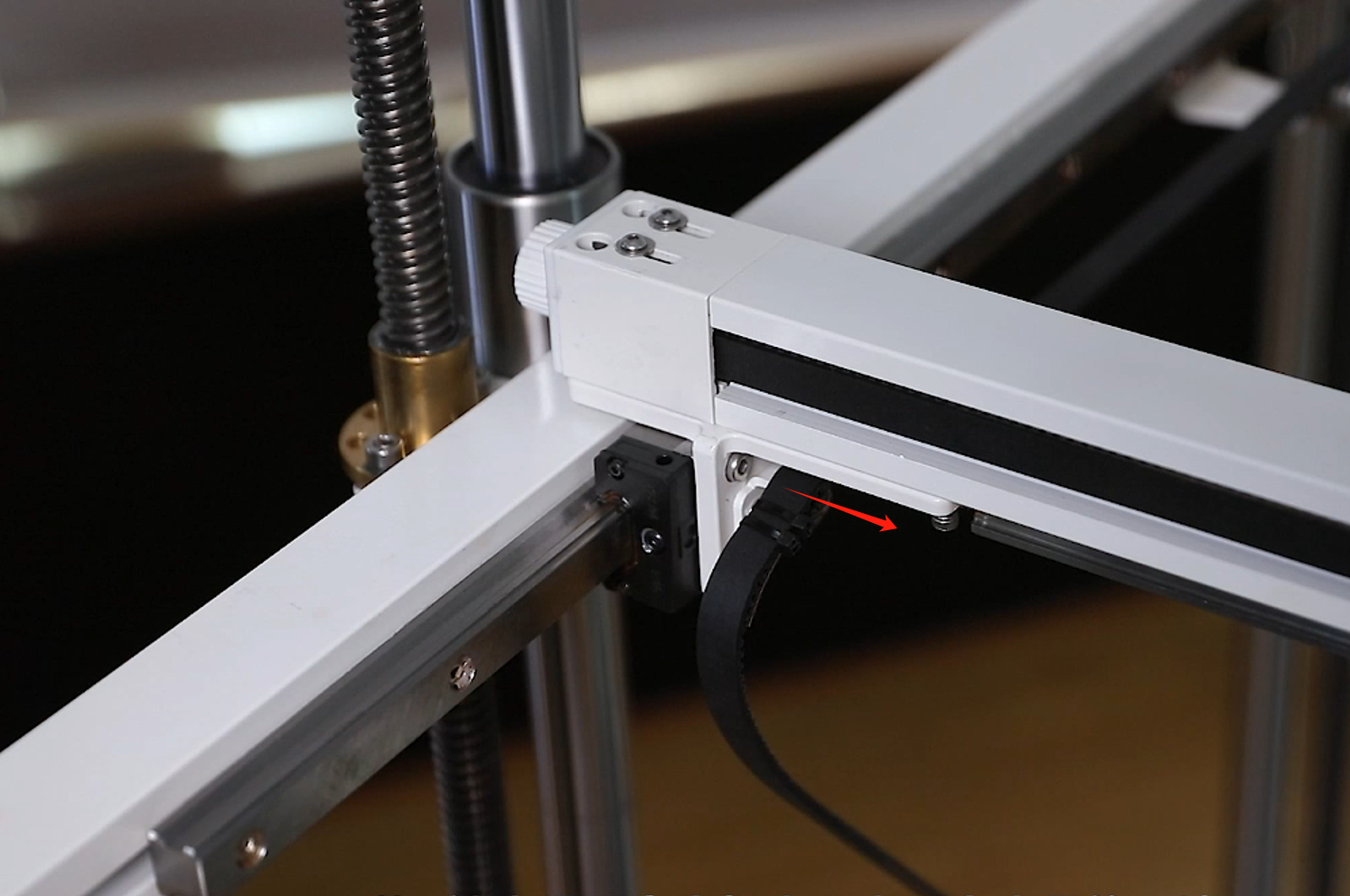

El eje Y tiene una correa en el lado izquierdo y otra en el derecho; este tutorial toma como ejemplo la del lado izquierdo. Primero, usá la llave Allen de 2.0 mm para aflojar los 2 tornillos que sujetan el deslizador de la polea pasiva. Después, aflojá la tuerca del dispositivo de ajuste de tensión y retirá tanto la tuerca como la placa de cubierta para poder sacar el deslizador del soporte de montaje.

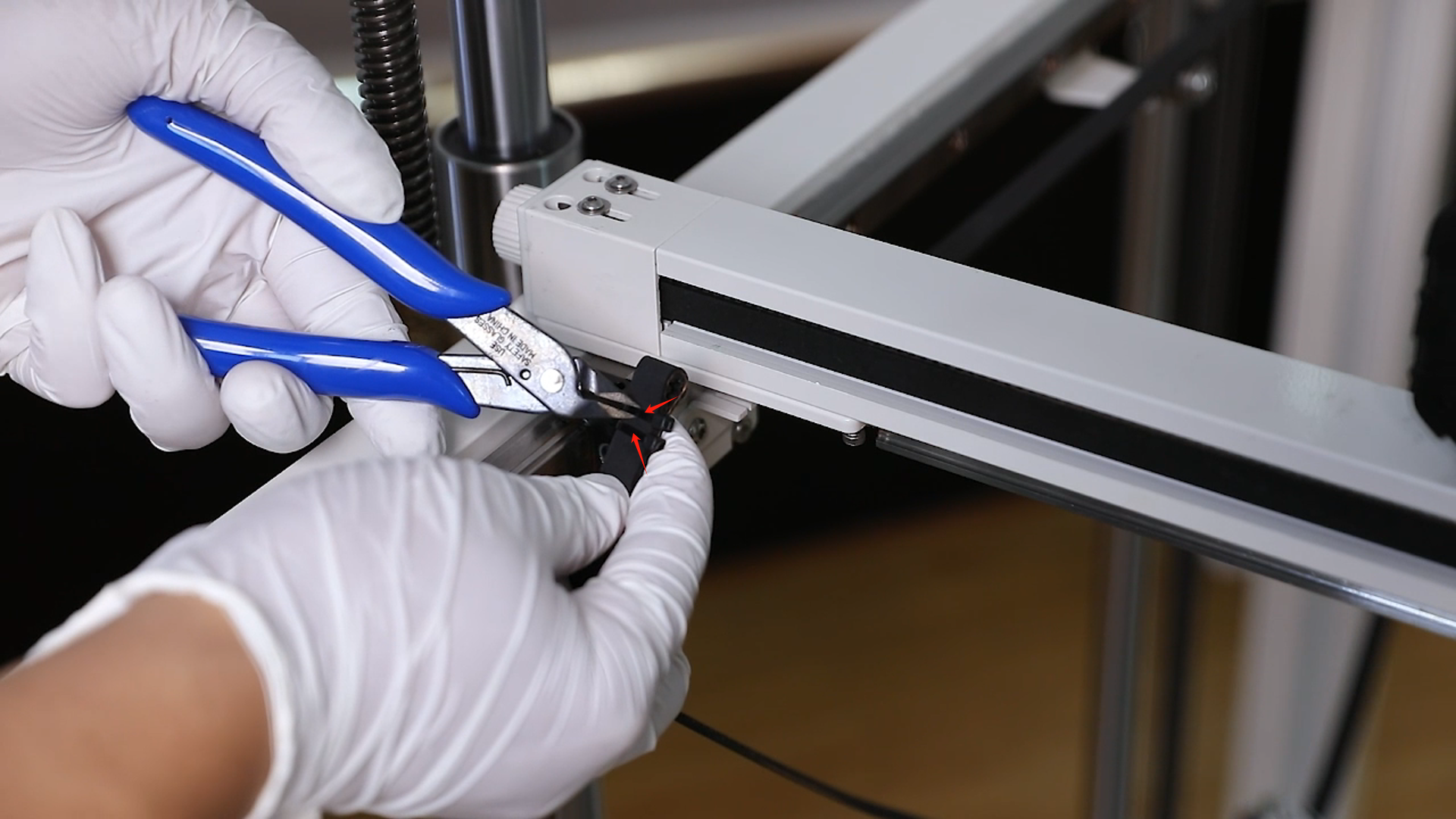

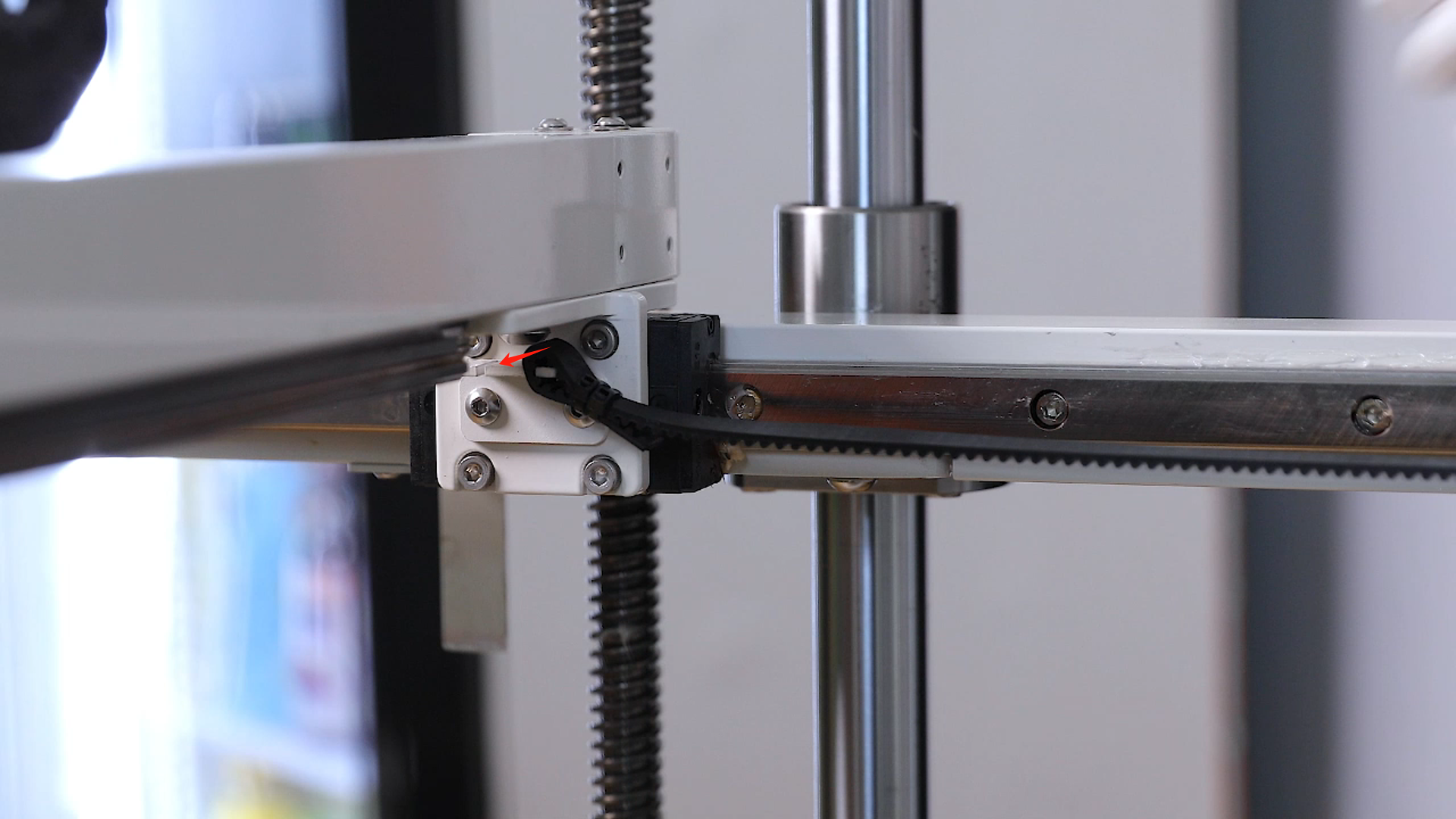

Desenganchá un extremo de la correa del soporte de montaje y cortá los precintos que la sujetan usando el alicate. Retirá el deslizador de la polea pasiva de la correa vieja. Luego, desenganchá el otro extremo, cortá los precintos restantes y retirá la correa vieja por completo.

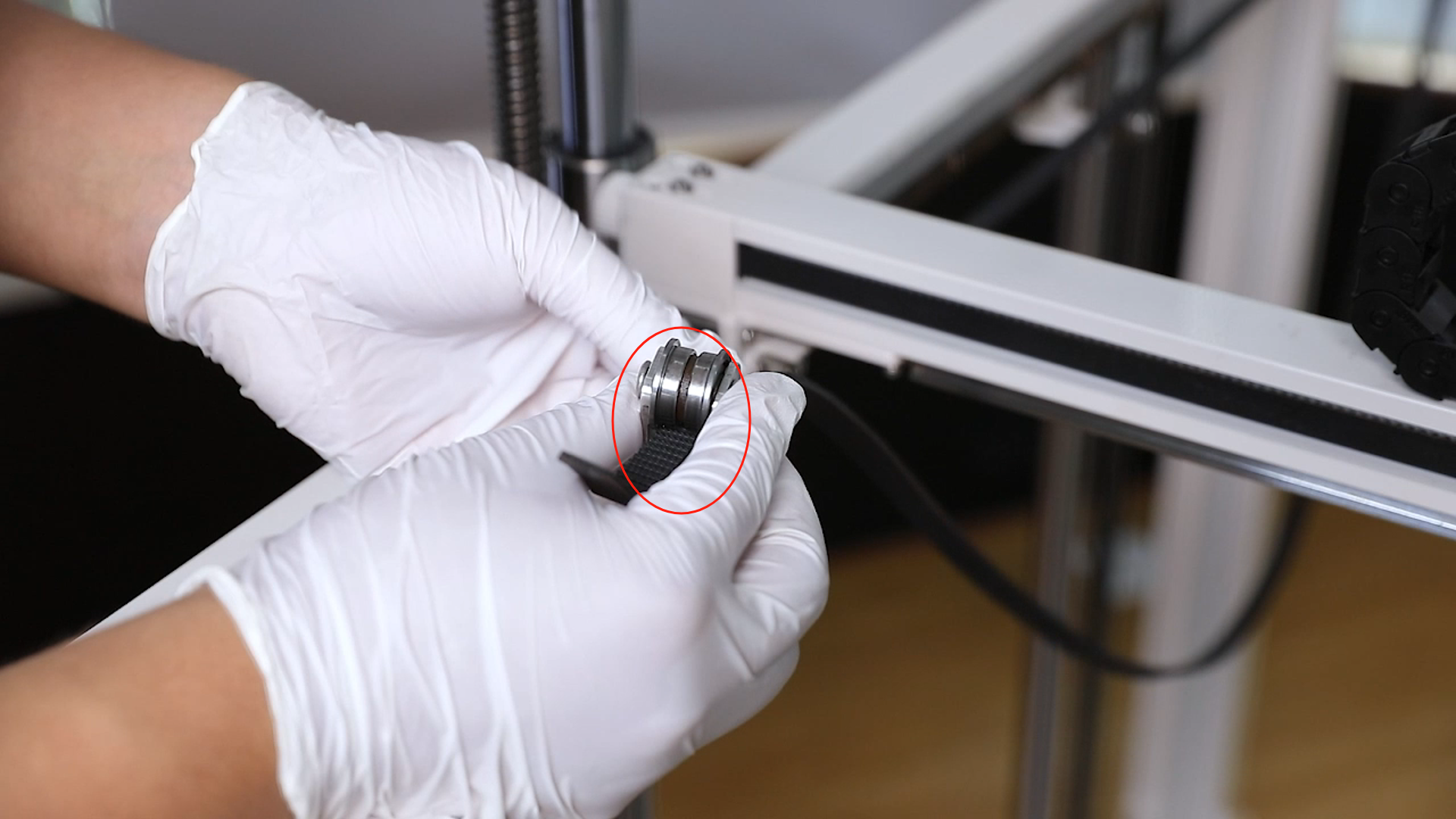

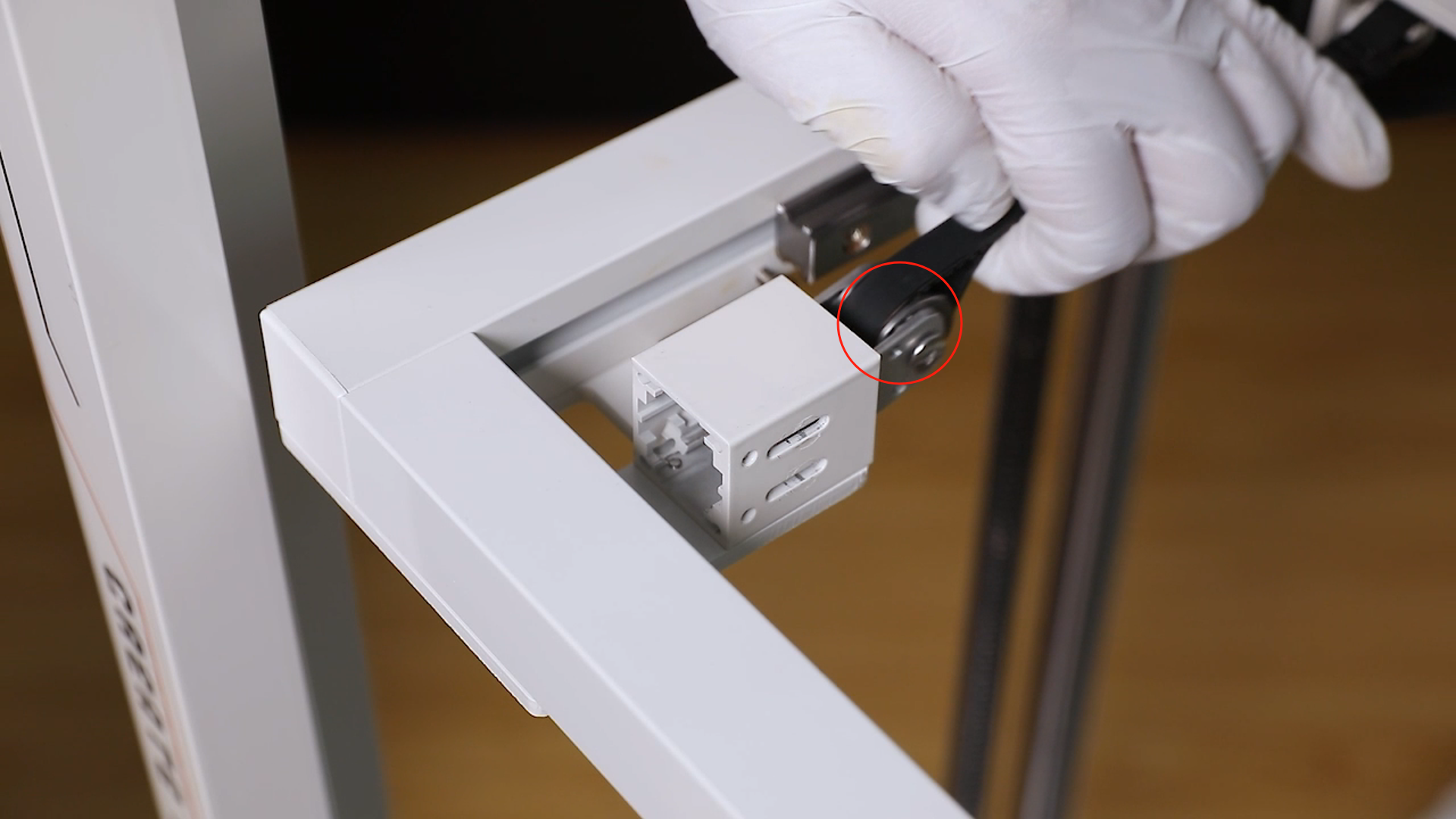

Prepará la correa nueva y pasá un extremo a través del deslizador de la polea pasiva, fijándote que la polea tenga la orientación correcta. Colocá el deslizador en su posición de instalación y volvé a poner la placa de cubierta y la tuerca, dándole a la tuerca solo dos vueltas completas por ahora. Prepará la punta de la correa doblando aproximadamente 3 cm y asegurando esa parte con un precinto para que quede firme.
Enganchá el extremo doblado de la correa en su soporte de montaje. Acomodá la correa a lo largo del eje Y y pasala a través de la rueda de ajuste de tensión y la polea de distribución trasera. Hacé lo mismo con el otro extremo: doblá unos 3 cm de la punta, asegurala con un precinto y enganchala en su soporte correspondiente.

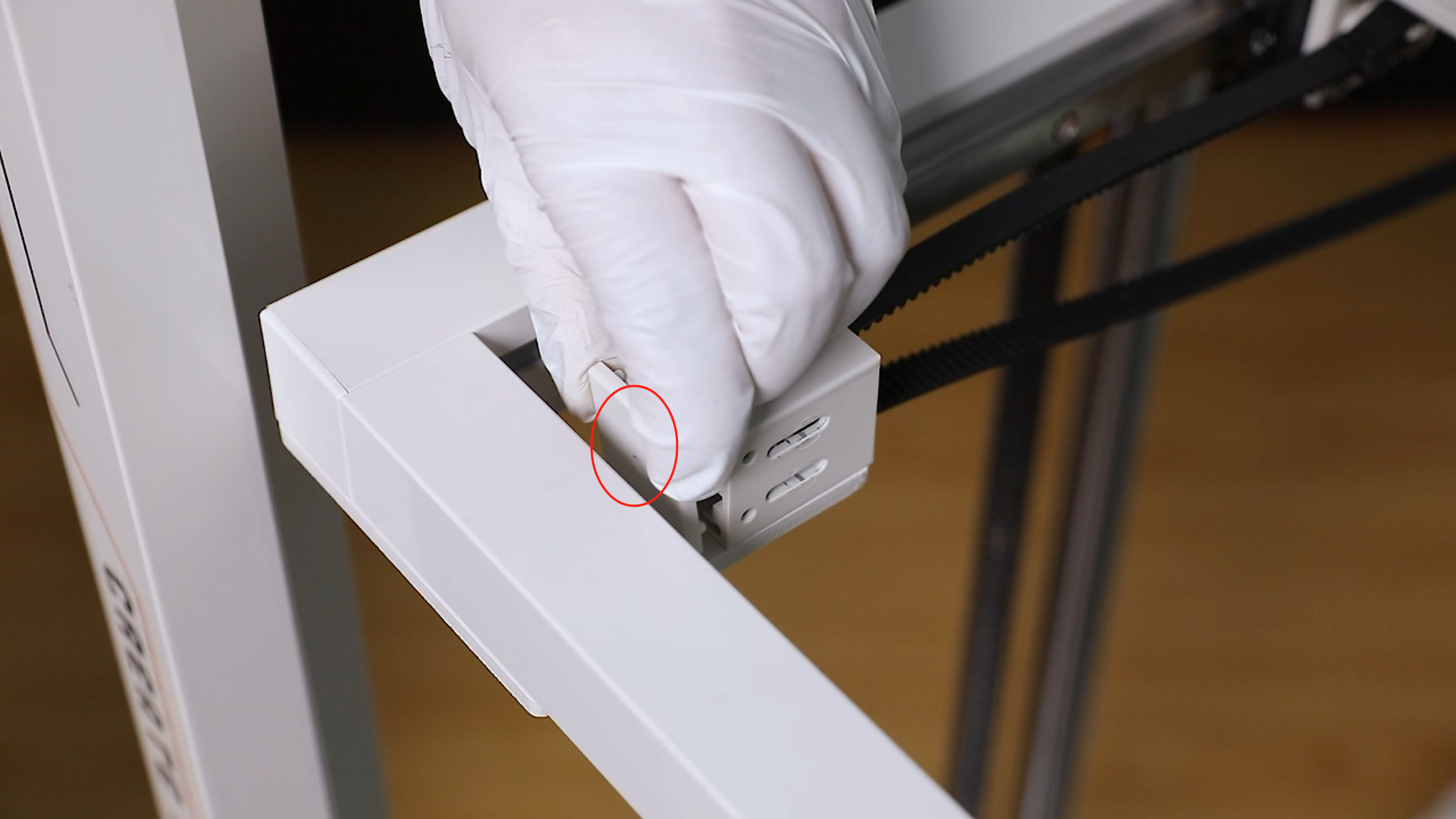

Acomodá bien la correa sobre la rueda de ajuste de tensión. Girá la perilla de ajuste del eje Y hasta que la tensión sea la adecuada: no tiene que quedar ni muy floja ni demasiado tirante. Una vez que estés conforme, ajustá los 2 tornillos del deslizador de la polea pasiva con la llave Allen.
Repetí el mismo proceso para la correa del otro lado del eje Y. Para terminar, enchufá el cable, encendé la impresora y seleccioná "Prepare-all (Home button)" en la pantalla táctil. La impresora va a volver a cero y, si todo se mueve bien, ya podés usarla normalmente. ¡Listo, quedó bárbaro!
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
