Esta guía te muestra paso a paso cómo realizar el cambio de la fuente de alimentación de la placa madre en tu OrangeStorm Giga. Es un procedimiento técnico que requiere atención a los detalles de cableado para asegurar el correcto funcionamiento del equipo.
Herramientas y materiales

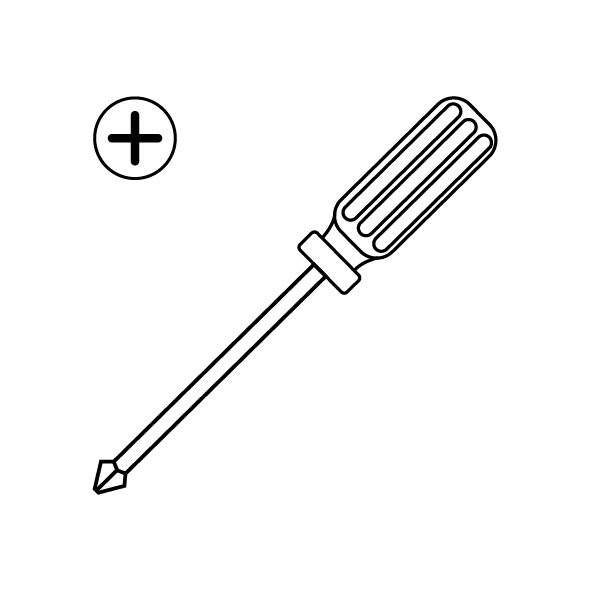

Llave Allen de 2,0 mm, llave Allen de 2,5 mm y un destornillador Phillips.
Instrucciones
Retirar la fuente vieja

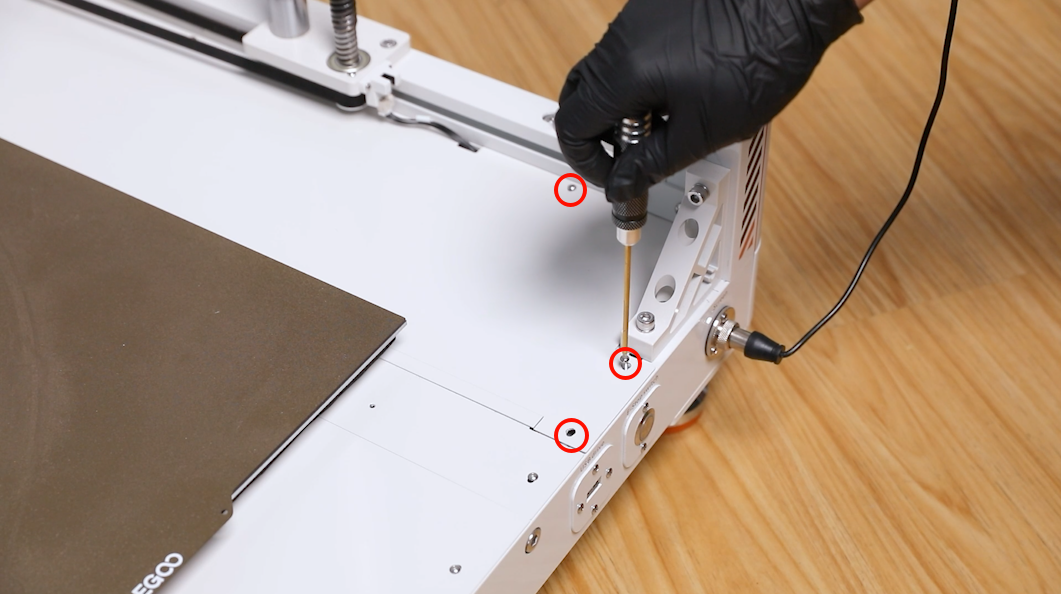

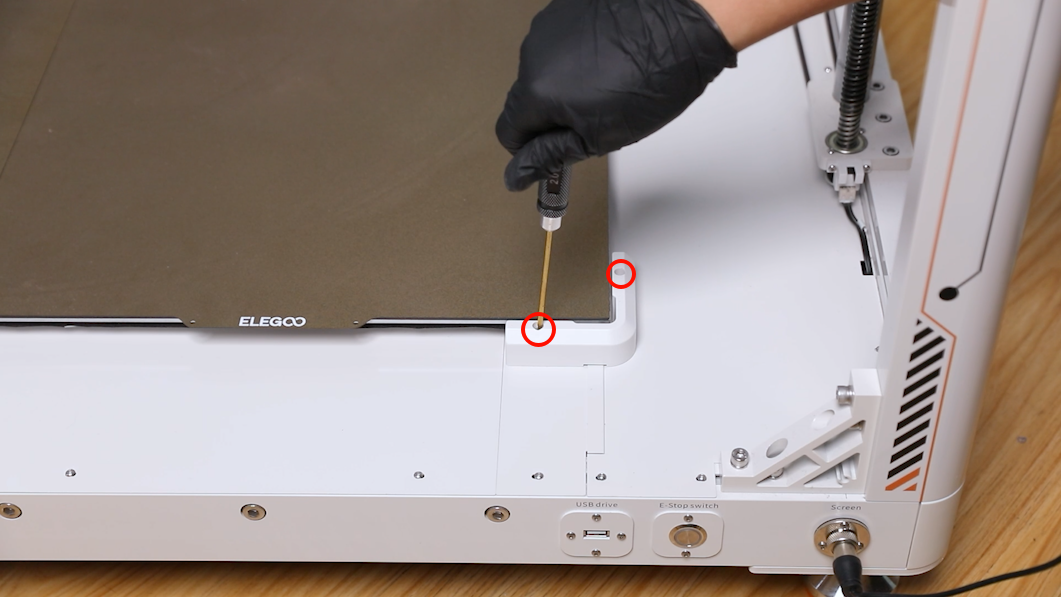

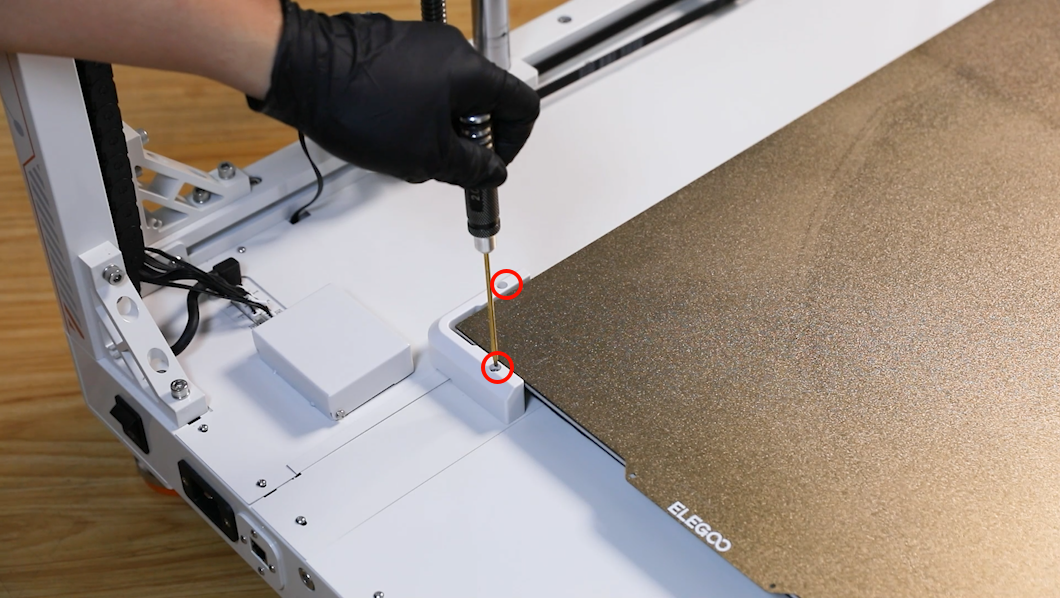

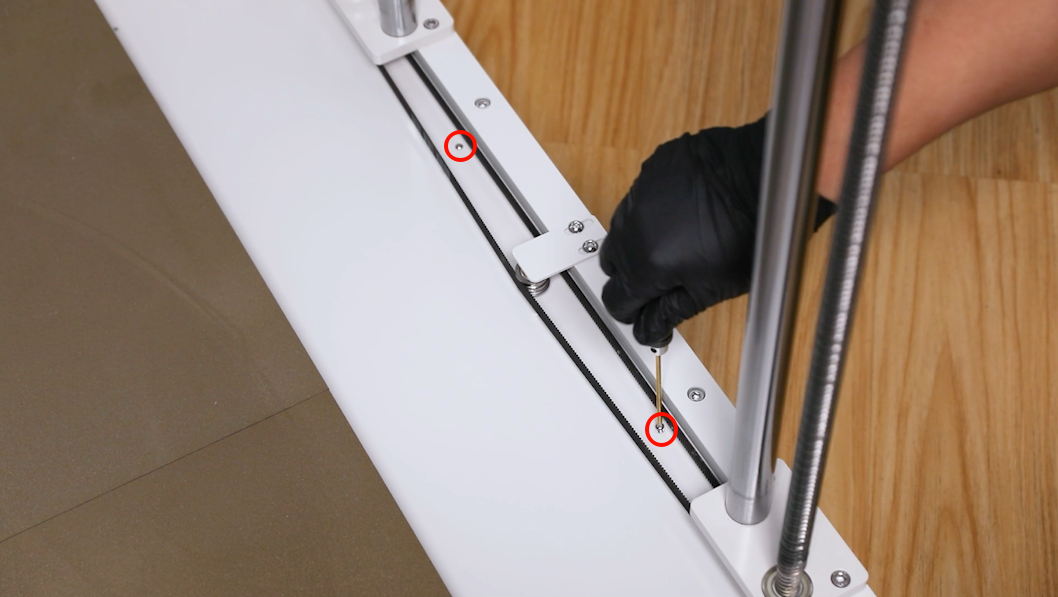

Apagá la impresora y desenchufá el cable de corriente. Usando la llave Allen de 2,0 mm, aflojá los dos tornillos que sujetan los limitadores de PEI delanteros y traseros en el lado derecho de la impresora y retiralos.

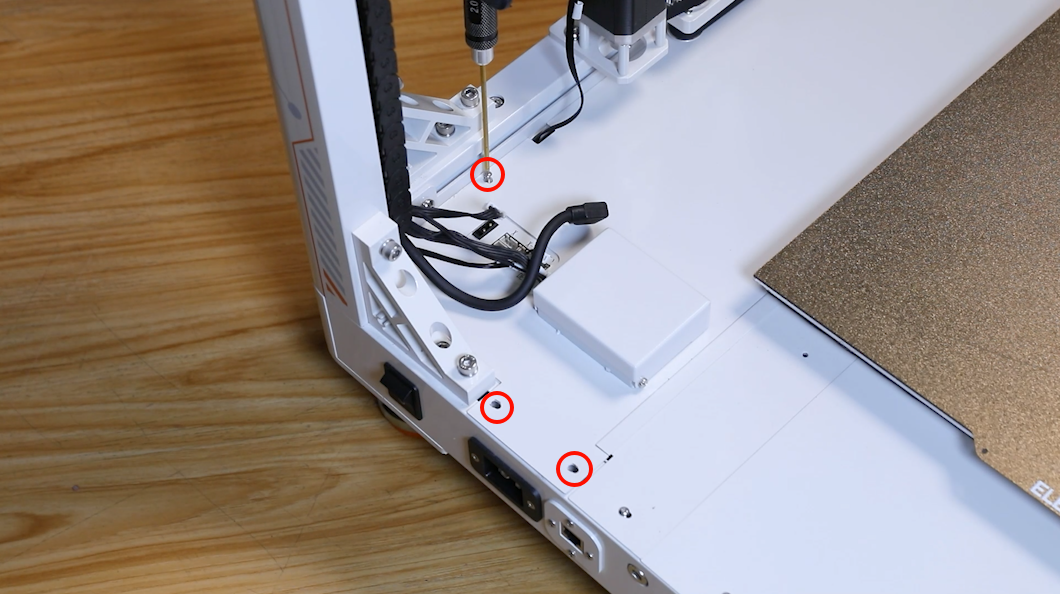

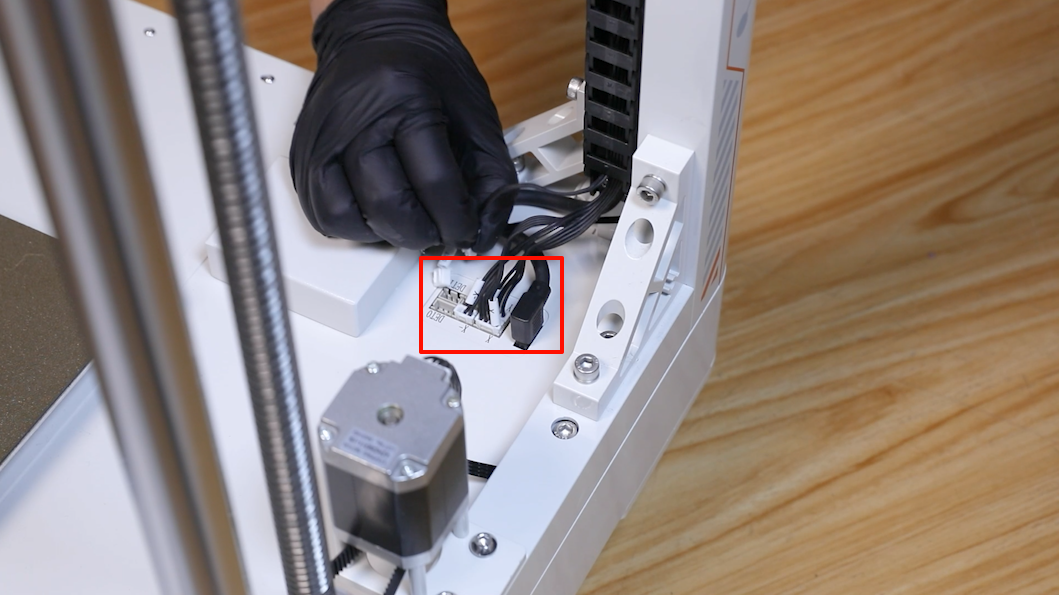

Desconectá los cables de la placa adaptadora en la parte posterior derecha de la impresora. Luego, aflojá los ocho tornillos que aseguran la tapa de la caja de la fuente con la llave Allen de 2,0 mm.

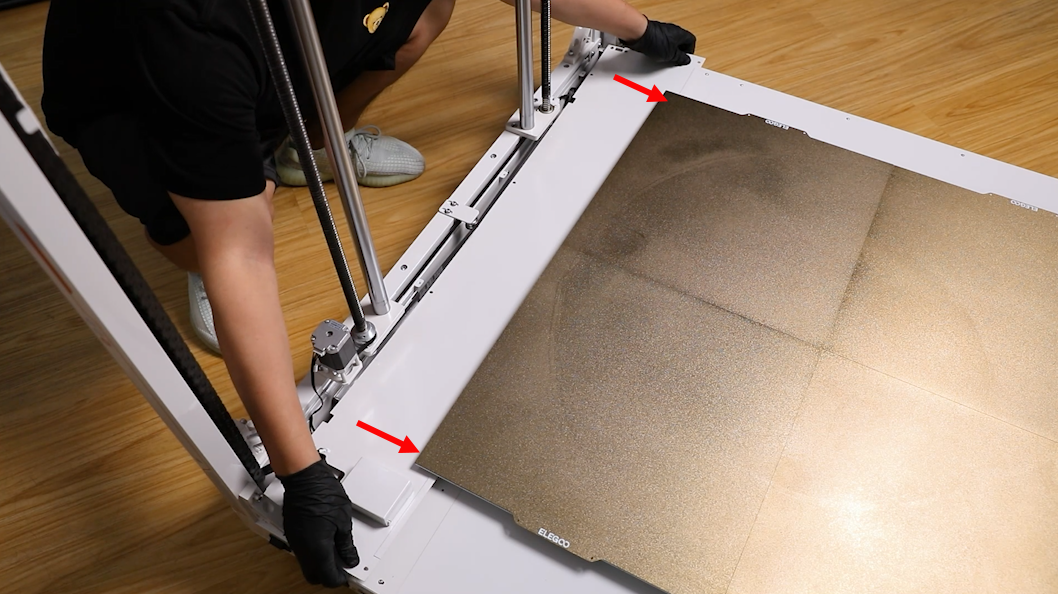

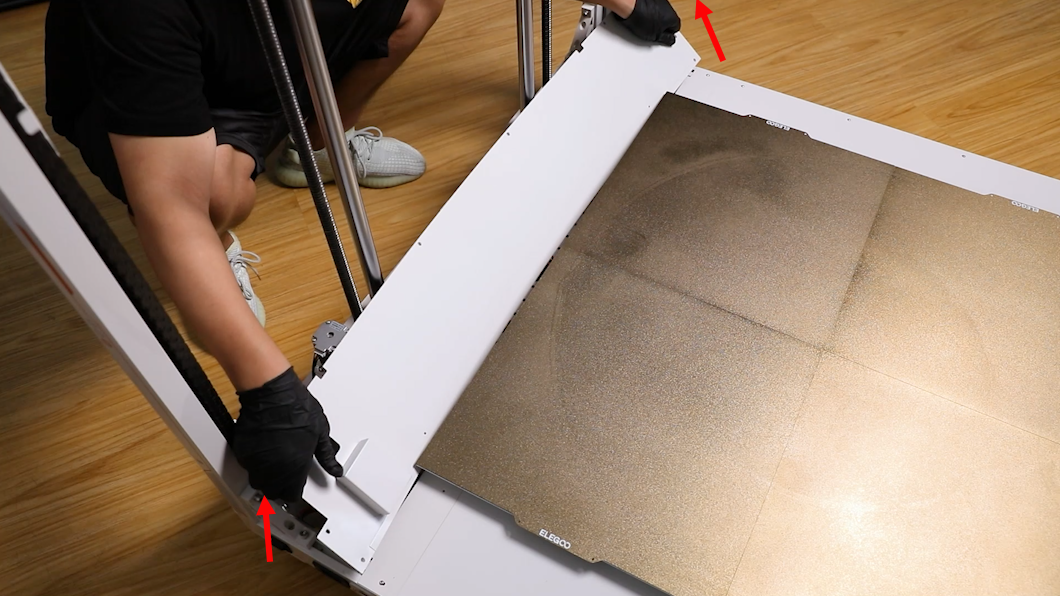

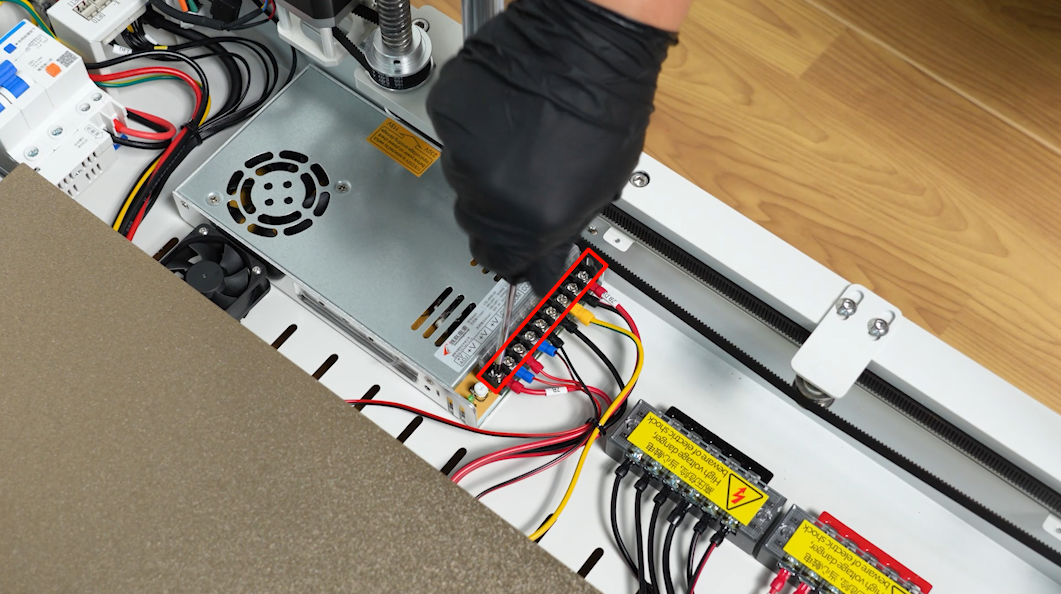

Levantá la tapa de la caja de la fuente y empujala hacia la cama caliente. Levantá el lado exterior de la tapa y sacala por completo. Con el destornillador Phillips, aflojá los tornillos que sujetan los cables del puerto de alimentación y retiralos.
Aflojá el clip, desconectá el cable de la pantalla táctil y retirá la pantalla. Asegurate de retirar todas las piezas sueltas de la impresora para evitar que se caigan.
Acostá la impresora de costado. Con la llave Allen de 2,5 mm, aflojá los 4 tornillos que sujetan la cubierta protectora en la base de la impresora y retirá la fuente vieja.
Instalar la fuente nueva
Prepará la fuente nueva, alineala con los agujeros de los tornillos y colocala en su posición. Tené cuidado al organizar los cables para evitar que queden presionados. Ajustá los cuatro tornillos de sujeción con la llave Allen de 2,5 mm y volvé la impresora a su posición normal.
Conectá en orden el cable de alimentación de la placa madre, el cable de la placa del driver del eje Y y el cable del ventilador en la salida de la fuente. El cátodo debe conectarse con los cables rojos y el ánodo con los cables negros. Conectá el cable de alimentación principal en el puerto de entrada: el cable marcado como L va con el vivo rojo, el N con el neutro negro y el de tierra (⏚) con el cable amarillo.

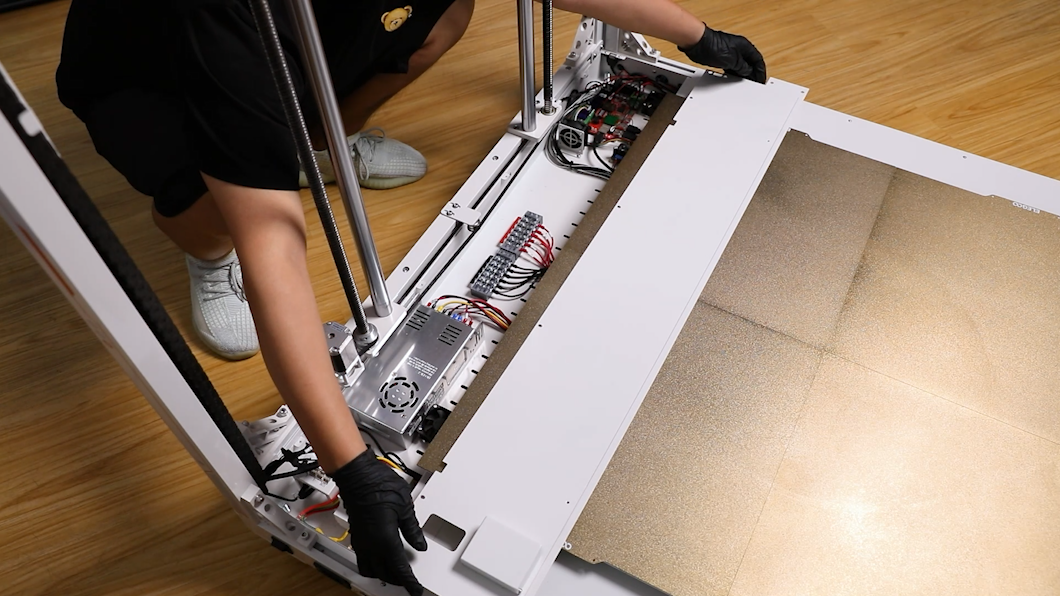

Colocá la tapa de la caja de la fuente debajo de la cama caliente de forma lateral. Alineala con los agujeros y deslizala hasta su posición. Organizá los cables que van a la placa adaptadora trasera, asegurándote de que no queden atrapados debajo de la placa.
Ajustá los ocho tornillos de la tapa con la llave Allen de 2,0 mm. Tené en cuenta que los lados delantero y trasero llevan tornillos largos, mientras que el lado derecho lleva tornillos cortos.
Siguiendo las etiquetas, conectá los cables en la placa adaptadora del lado derecho posterior. Guiate por los patrones de la serigrafía para no errarle. Volvé a colocar los limitadores de PEI en el frente derecho y la parte trasera usando la llave Allen de 2,0 mm.
Enchufá el cable, encendé la impresora y seleccioná "Prepare - All (Homing Button)" en la pantalla táctil. Una vez que termine el proceso de homing, la impresora ya está lista para usar.
