En esta guía vas a encontrar los pasos detallados para realizar el cambio de la motherboard de tu OrangeStorm Giga. Es fundamental seguir las instrucciones con cuidado para asegurar el correcto funcionamiento de los componentes electrónicos de la impresora.
Cuándo reemplazar la motherboard
Si la motherboard no está funcionando de manera correcta o presenta fallas críticas, es necesario cambiarla por un repuesto nuevo.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.0 mm, un destornillador plano, un destornillador Phillips, 5 precintos y una motherboard nueva.
Precauciones antes de arrancar
Este procedimiento implica manipular cables y componentes electrónicos. Antes de empezar a desarmar, asegurate de apagar la OrangeStorm Giga y desconectar el cable de alimentación de la corriente.
Instrucciones paso a paso
1. Apagá la impresora y desenchufá el cable de alimentación.

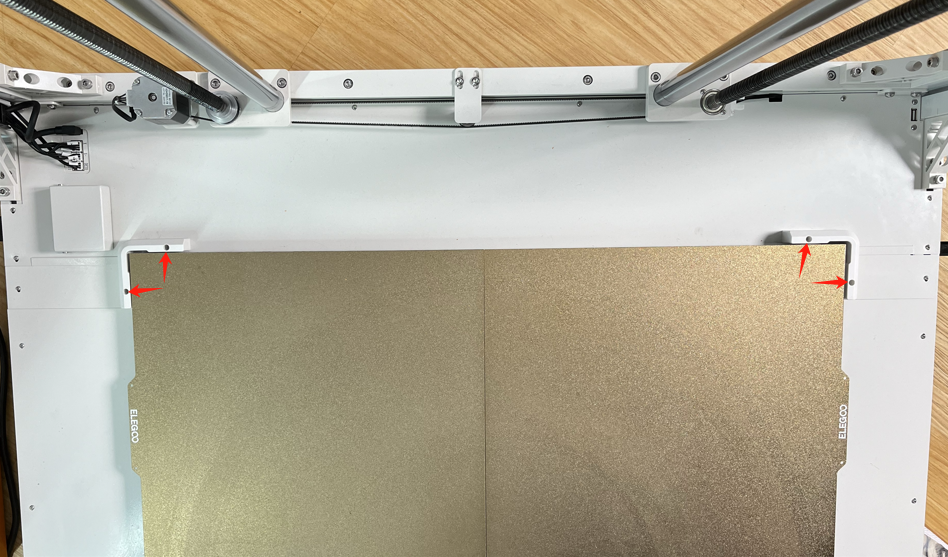

2. Usá la llave Allen de 2.0 mm para aflojar los dos tornillos que sujetan el bloque de límite de PEI, ubicado en los lados frontales y traseros derechos de la impresora, y retiralo.

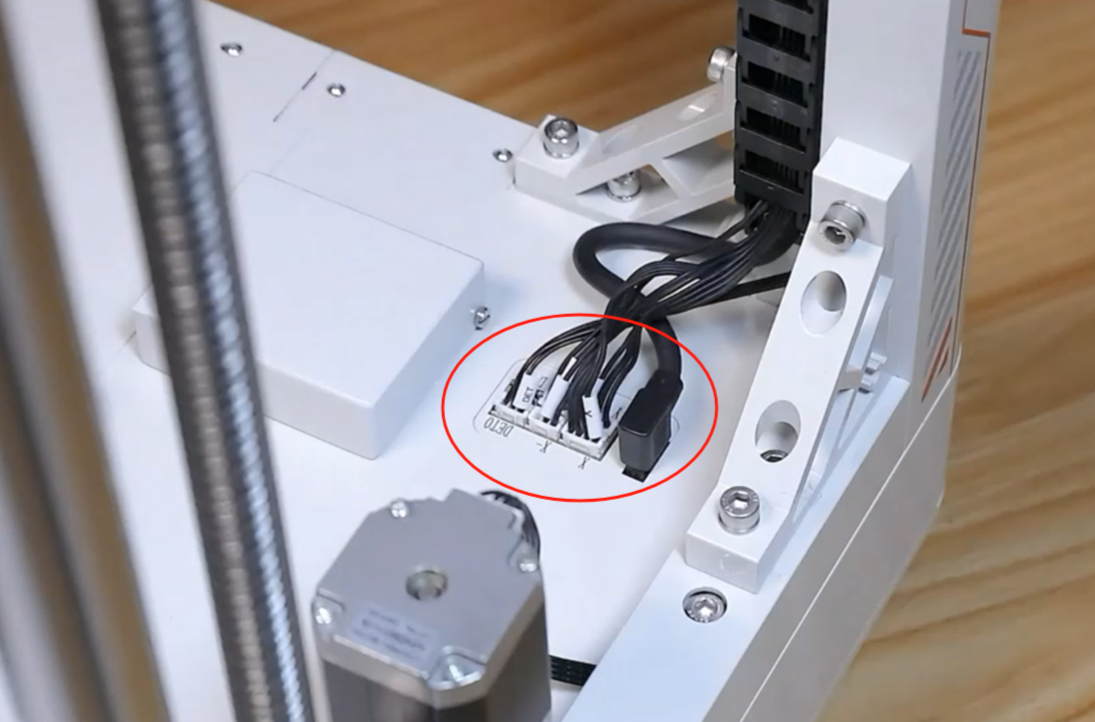

3. Desconectá los cables cinta de la placa adaptadora trasera situada en el lado derecho de la máquina.

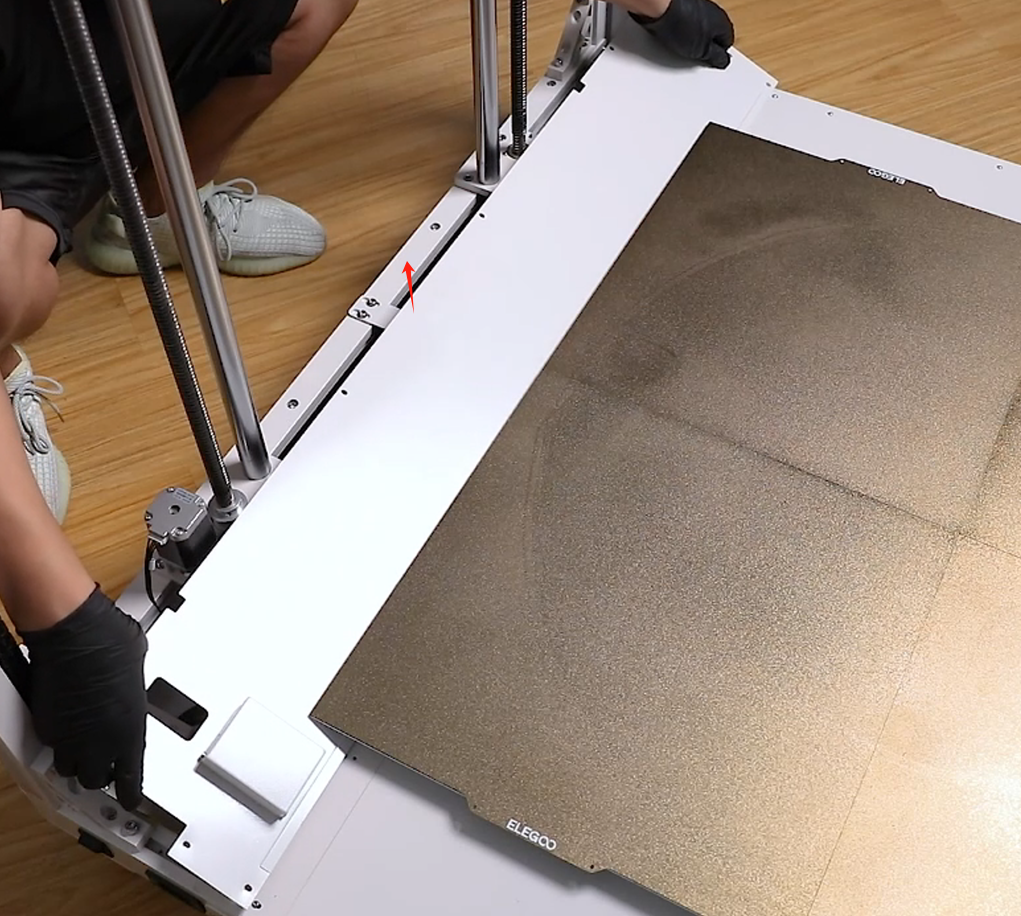

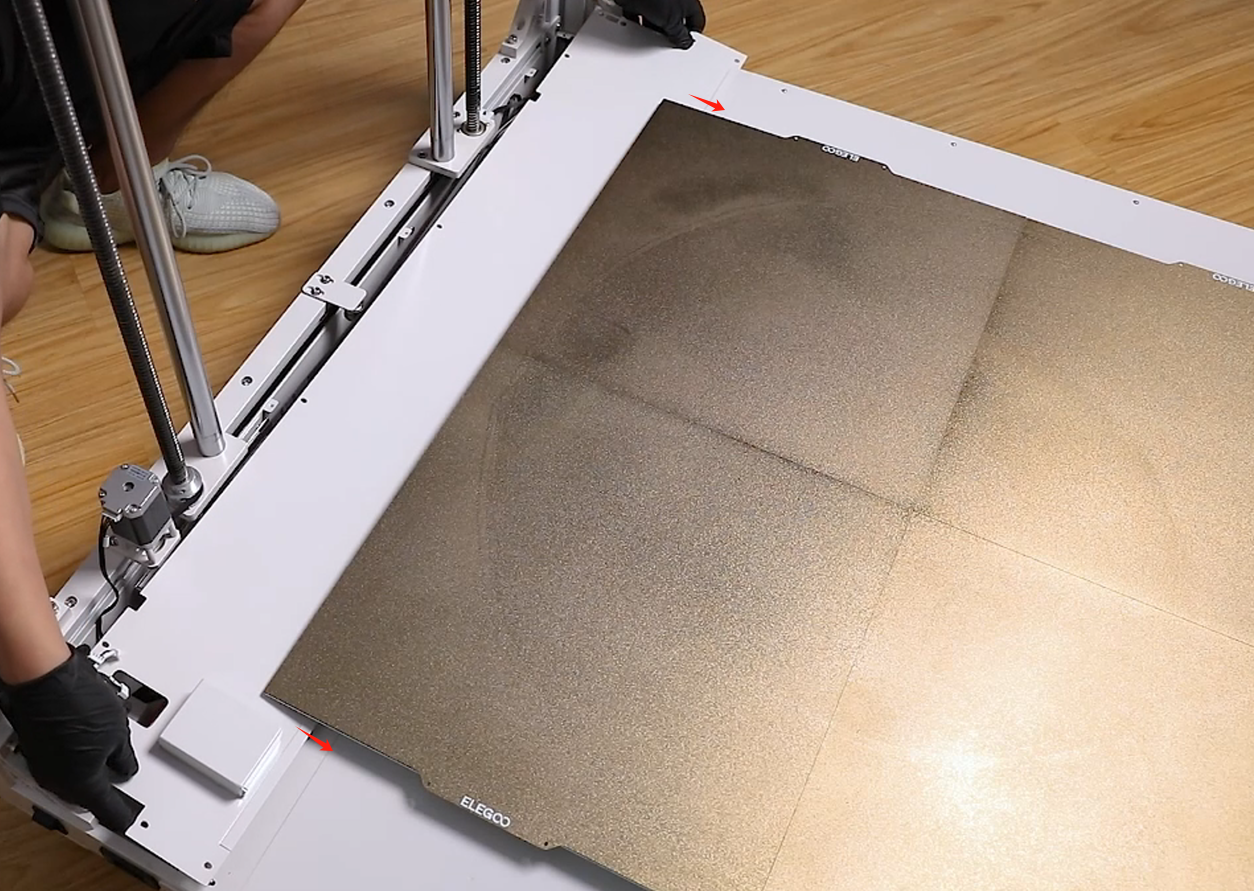

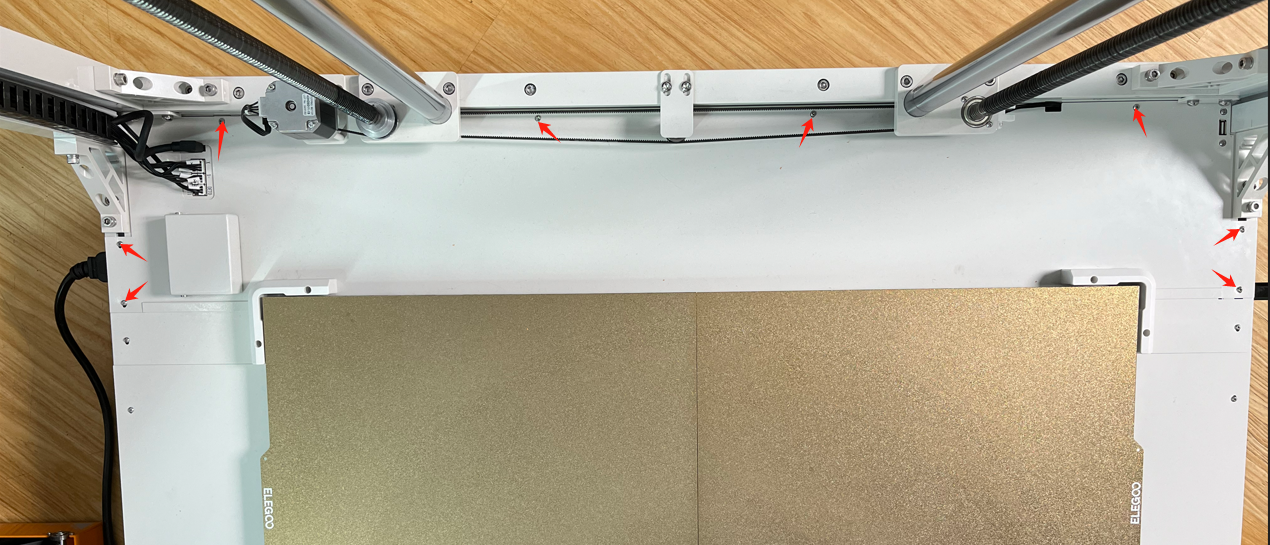

4. Aflojá los 8 tornillos de la tapa de la fuente de alimentación con la llave Allen de 2.0 mm. Deslizá la tapa hacia la cama caliente, levantá el borde exterior y sacala.
5. Usá precintos o etiquetas para marcar los cables cinta que no tengan marcas originales, así te asegurás de que coincidan con los puertos de la motherboard después.

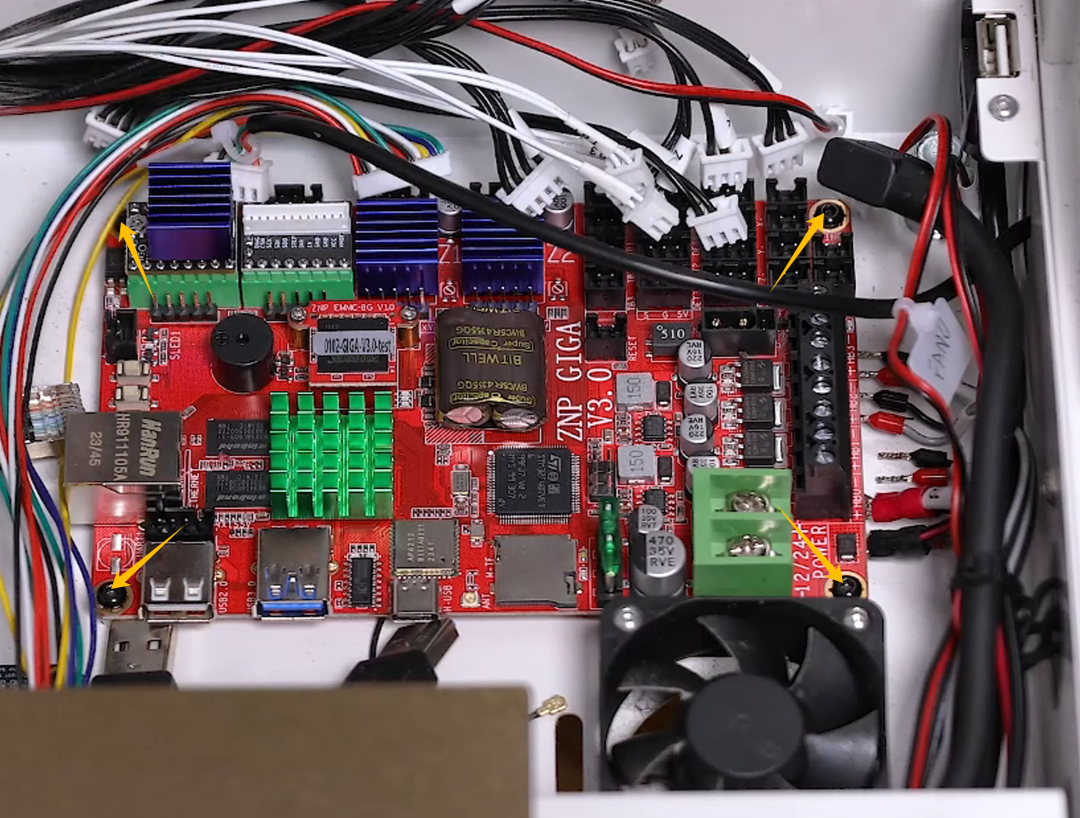

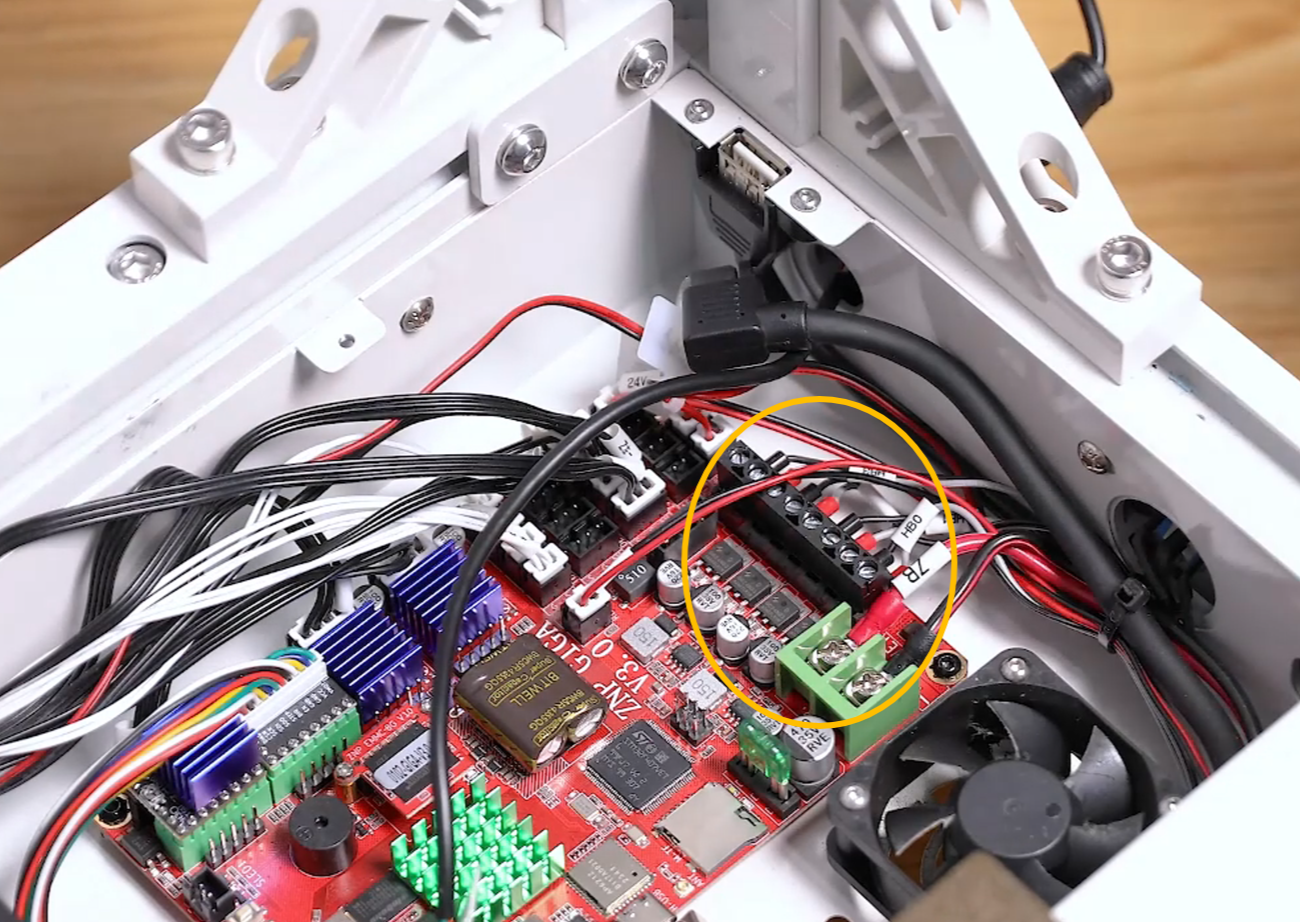

6. Desconectá todos los cables cinta de los puertos de la motherboard. Usá la llave Allen de 2.0 mm para sacar los 4 tornillos que la sujetan y retirá la placa vieja.
7. Presentá la motherboard nueva, alineala con los agujeros de los tornillos y ajustá los 4 tornillos de fijación.

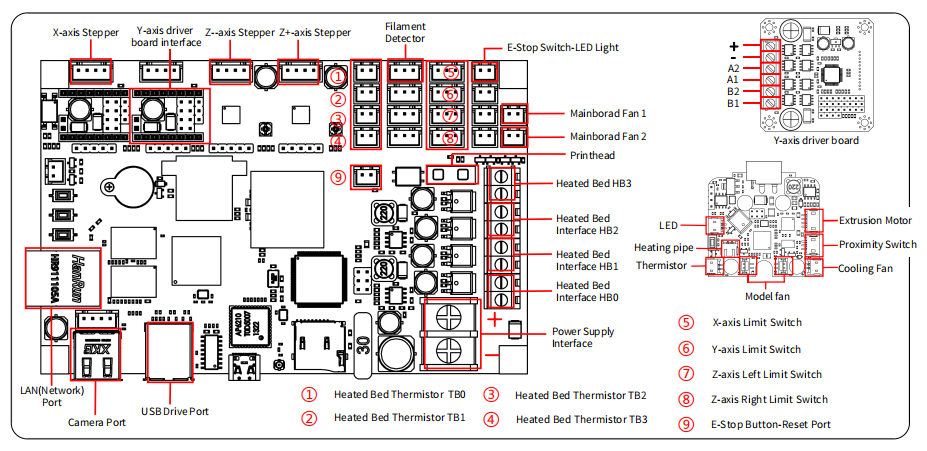

8. Conectá cada cable cinta en la motherboard respetando la forma del puerto y la información de las etiquetas. Nota: Seguí siempre el principio de "rojo positivo, negro negativo".

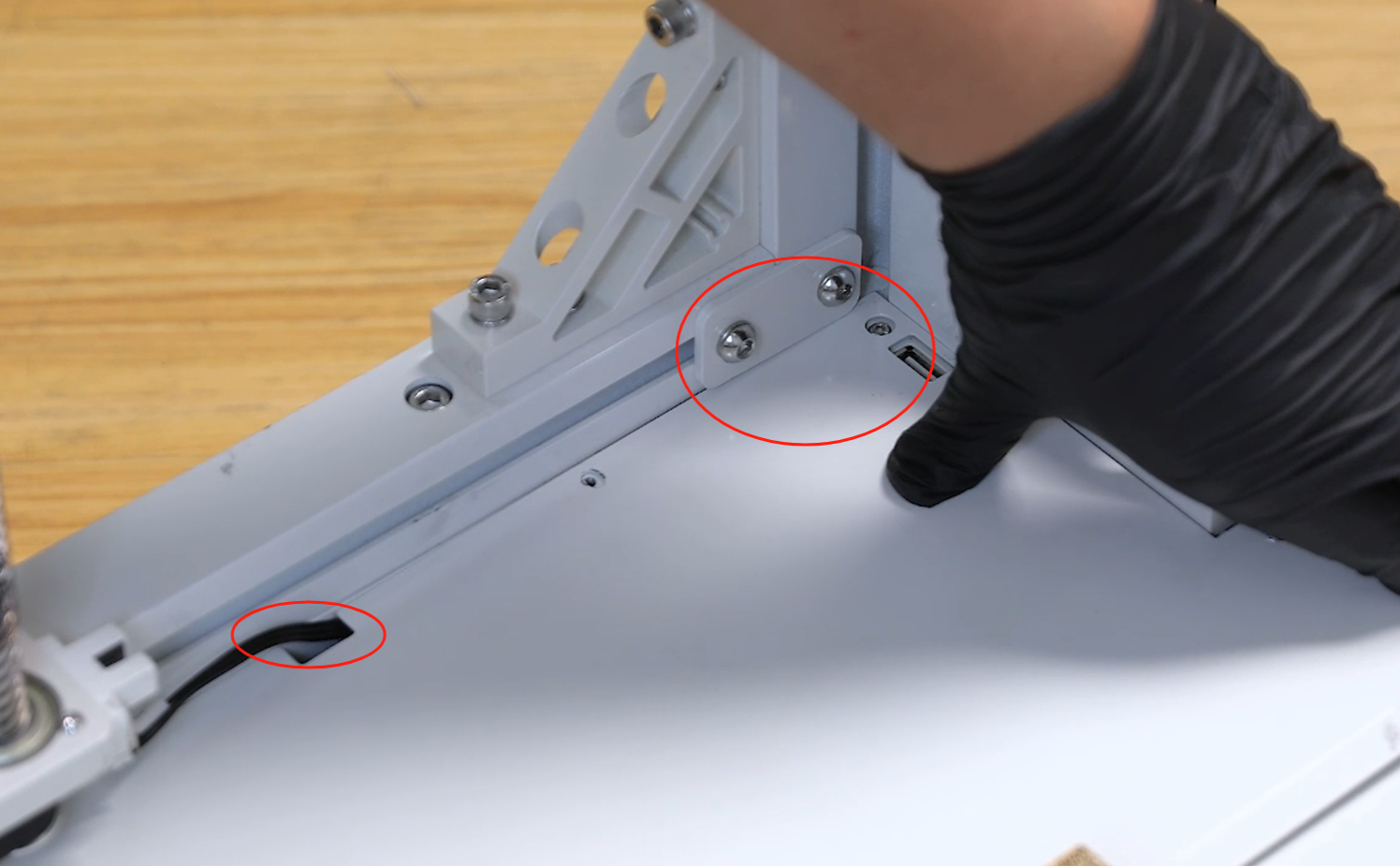

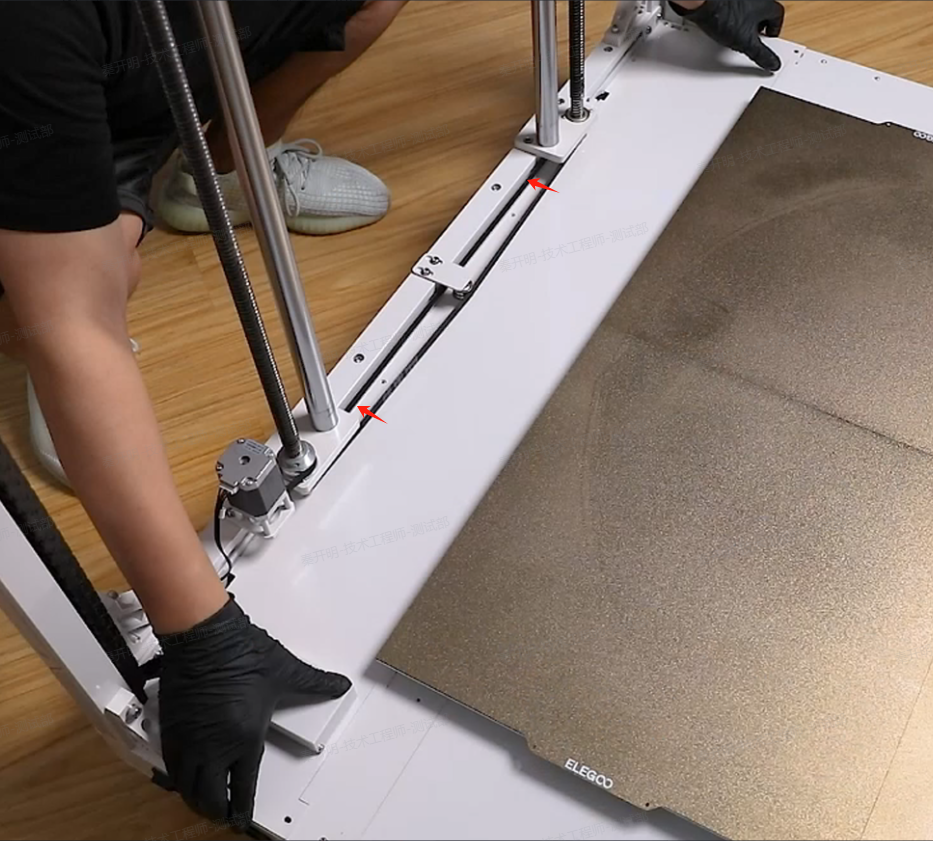

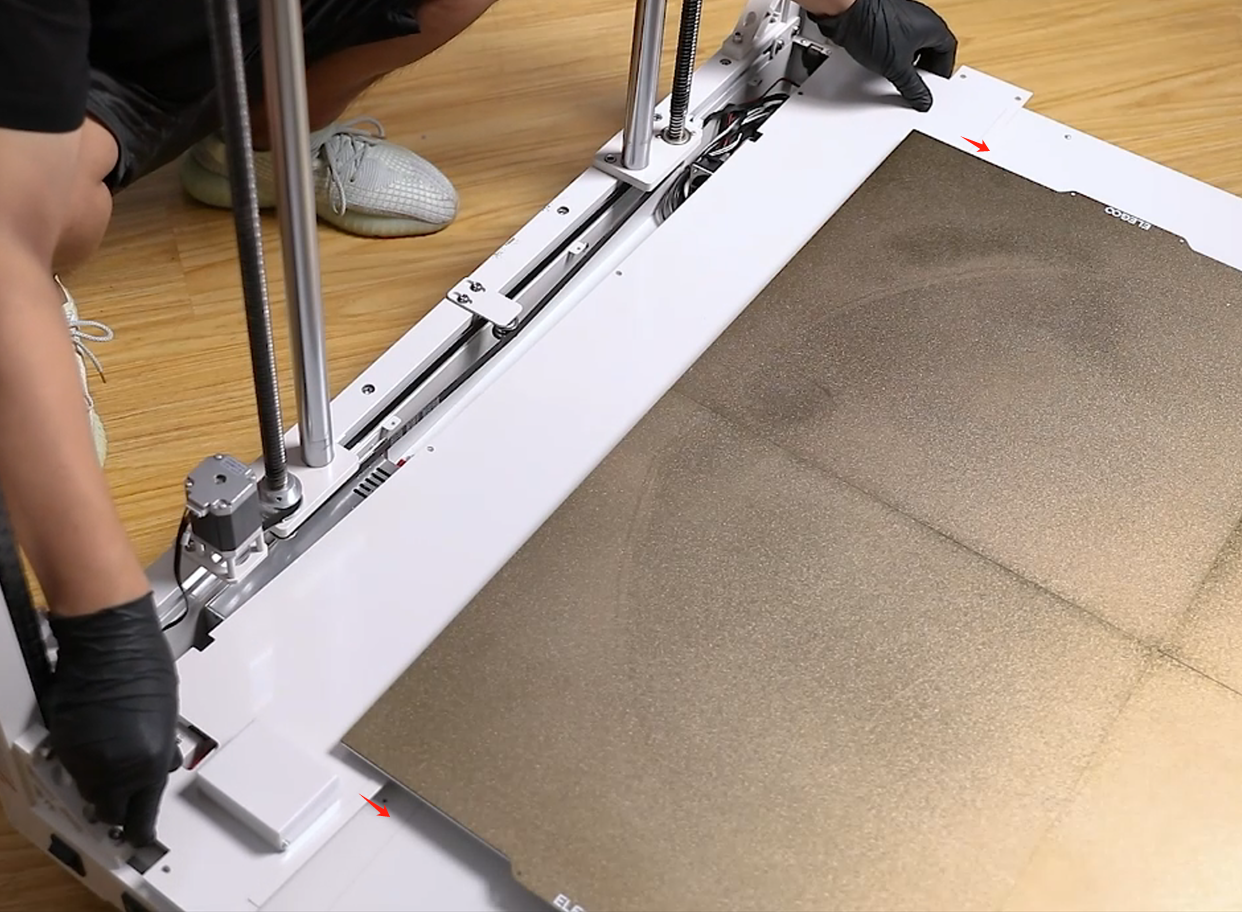

9. Tomá la tapa de la fuente de alimentación e inclinala hacia la cama caliente. Deslizala a su posición original alineando los agujeros para los tornillos. Ojo: Acomodá bien los cables de la placa adaptadora trasera; no dejes que queden apretados debajo de la tapa.
10. Ajustá los 8 tornillos de la tapa con la llave Allen de 2.0 mm. Los tornillos largos van adelante y atrás, mientras que los cortos van en el lado derecho.
11. Reconectá los cables cinta en la placa adaptadora trasera del lado derecho de la impresora según sus etiquetas.
12. Colocá el bloque de límite de PEI en su lugar y ajustá los 2 tornillos con la llave Allen de 2.0 mm (uno en el frente derecho y otro en la parte de atrás).
13. Enchufá el cable y prendé la impresora.
14. En la pantalla táctil, tocá "Prepare - all (ícono de Home)". La impresora debería volver a su posición cero. Una vez que se mueva normal, tocá "PLA". Cuando el nozzle y la cama caliente lleguen a temperatura, ya podés usar la impresora normalmente.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
