Si la correa de tu impresora se gastó o se rompió, vas a tener que cambiarla para que los movimientos del eje X sigan siendo precisos. En esta guía te explicamos paso a paso cómo hacer el reemplazo en tu OrangeStorm Giga para que vuelvas a imprimir sin problemas.
Herramientas y materiales
- Una llave Allen de 2.0 mm
- Un alicate
- Unas pinzas
- 4 precintos
- Una correa dentada del eje X nueva
Video tutorial
Pasos a seguir

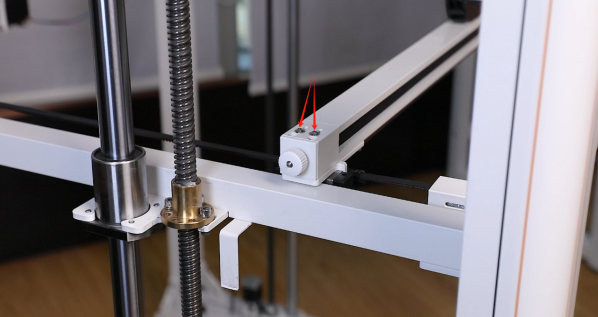

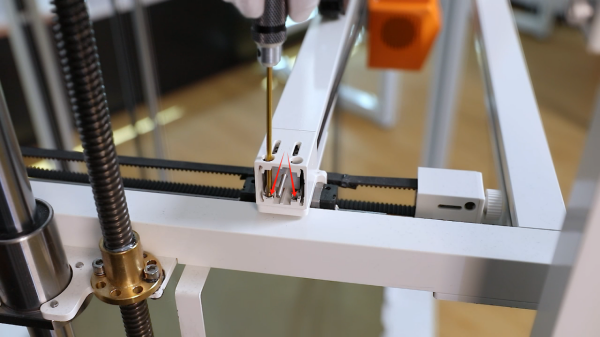

1. Del lado izquierdo del eje X, aflojá los 2 tornillos que sujetan el deslizador de la polea pasiva usando una llave Allen de 2.0 mm.

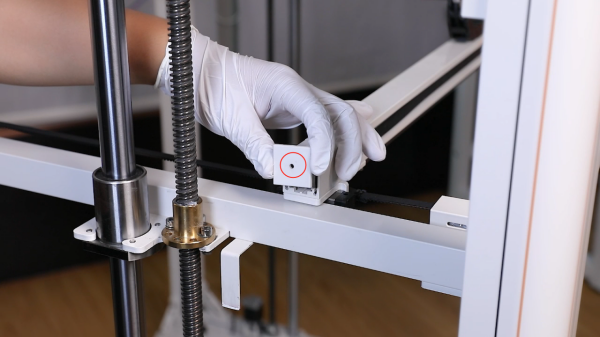

2. Aflojá la tuerca del dispositivo de ajuste de tensión de la correa, y retirá tanto la tuerca como la tapa.

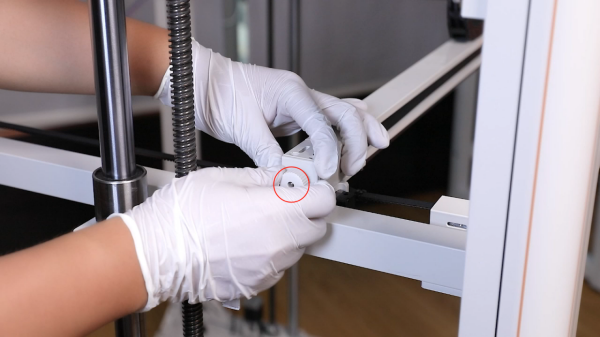

3. Aflojá los 2 tornillos que aseguran la tapa del deslizador de la polea pasiva con la llave Allen de 2.0 mm y sacá la tapa.

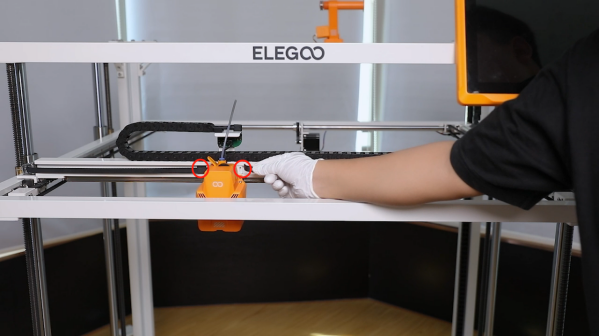

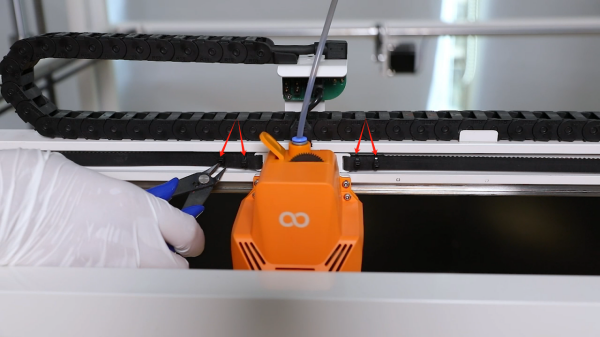

4. Cortá los precintos que sujetan la correa dentada a ambos lados del soporte de montaje del cabezal de impresión usando el alicate.
5. Tirá de la correa dentada del eje X para sacarla de los agujeros de montaje.
6. Retirá el deslizador de la polea pasiva y la correa vieja del lado izquierdo del eje X.

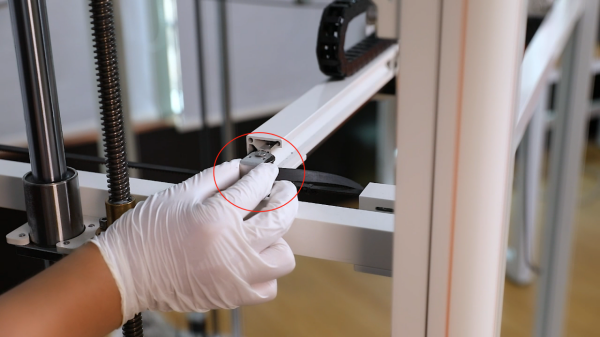

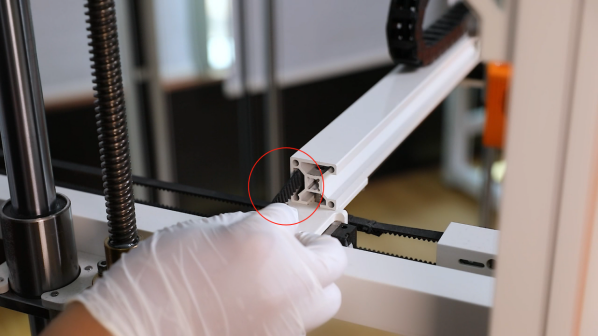

7. Prepará la correa dentada nueva y pasá un extremo a través del agujero en el marco de aluminio del eje X. Nota: Prestá atención a la dirección de instalación de la correa.
8. Agarrá el deslizador de la polea pasiva y pasá el otro extremo de la correa por la polea. Nota: La polea tiene una posición de instalación fija.

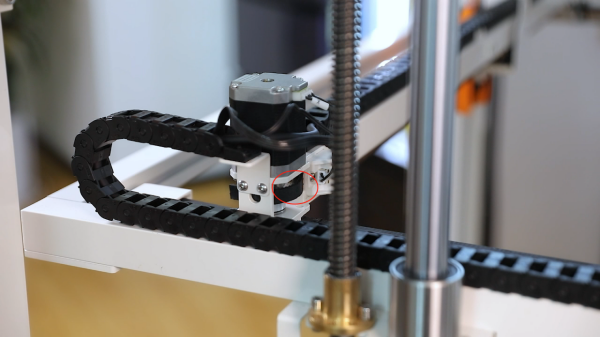

9. Acomodá la correa que sale del lado derecho del eje X y pasala por la polea dentada del motor del eje X.
10. Pasá ambos extremos de la correa por los agujeros de montaje a cada lado del soporte del cabezal de impresión. Nota: Insertá aproximadamente 23 mm del extremo de la correa.
11. Tomá dos precintos y pasalos alrededor de la correa. Usá las pinzas para pasar la punta de la correa por los precintos y ajustalos bien fuerte.
12. Agarrá la tapa del deslizador de la polea pasiva. Instalá el deslizador en la tapa y ajustá los 2 tornillos con la llave Allen de 2.0 mm. Nota: El deslizador tiene una dirección de instalación fija.
13. Colocá la tapa y la tuerca en su posición de instalación.
14. Girá la perilla de ajuste de tensión del eje X hasta que la correa no esté ni muy floja ni demasiado tensa.
15. Ajustá los 2 tornillos que sujetan el deslizador de la polea pasiva con la llave Allen de 2.0 mm.
16. Enchufá el cable y prendé la impresora. Tocá "Prepare-all (Home button)" en la pantalla táctil.
17. La impresora va a volver a cero (home). Una vez que verifiques que todo funciona con normalidad, ya podés usarla como siempre.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
