Reemplazo del ventilador de capa (B1G001)

En este tutorial te explicamos paso a paso cómo realizar el cambio del ventilador de capa en tu OrangeStorm Giga. Es un proceso directo, pero fijate bien en los detalles para asegurar que todo quede bien conectado y calibrado.

Herramientas y materiales

• Una llave Allen de 2.0 mm
• Un ventilador de capa nuevo

Video tutorial

[Aquí se encuentra el video tutorial]

Instrucciones

1. Apagá la impresora y desconectá el cable de alimentación.

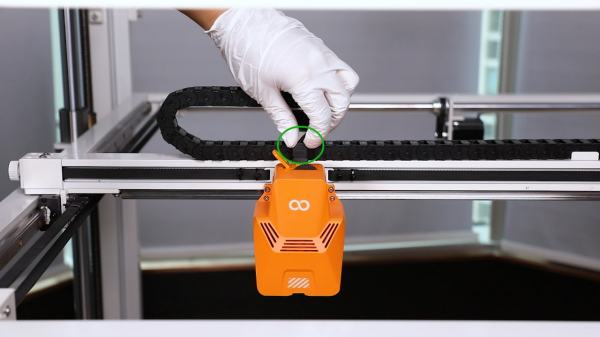

2. Desconectá los cables cinta que están arriba del cabezal de impresión.

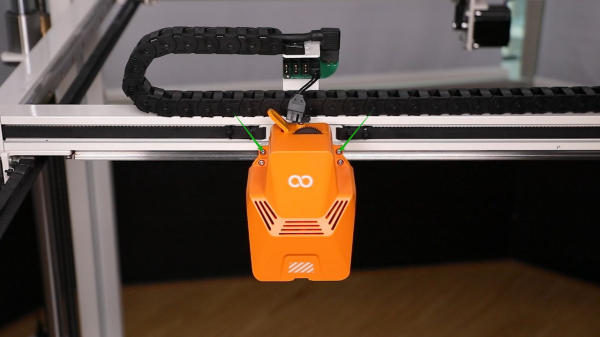

3. Aflojá los 2 tornillos que sujetan la parte trasera del cabezal usando la llave Allen de 2.0 mm.

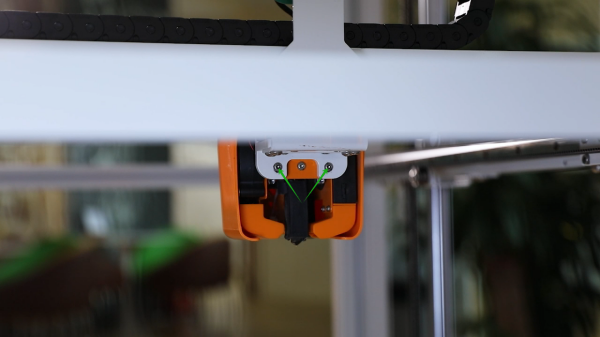

4. Aflojá los dos tornillos que sujetan el frente del cabezal con la llave Allen y retirá el cabezal de impresión. Nota: Sostené el cabezal mientras aflojás el último tornillo para evitar que se caiga.

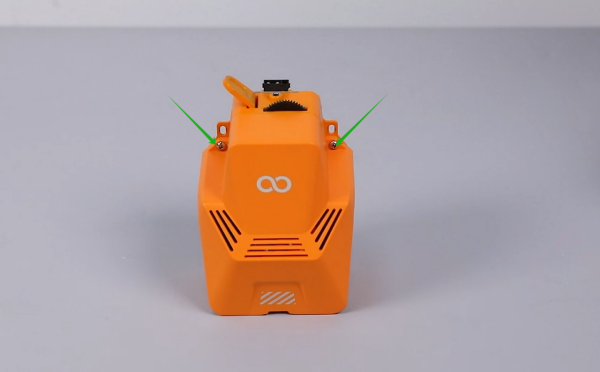

5. Aflojá los 2 tornillos de la tapa frontal del cabezal y sacala.

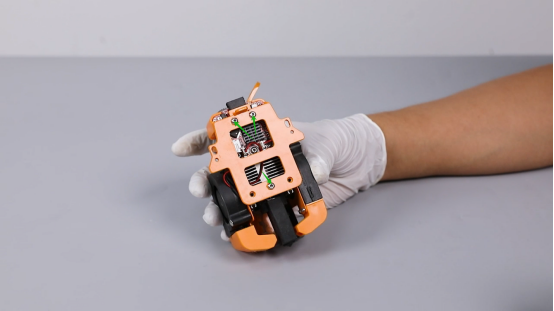

6. Aflojá los 3 tornillos que sujetan la placa trasera del cabezal y retirá tanto la placa como la pieza de presión de la placa adaptadora.

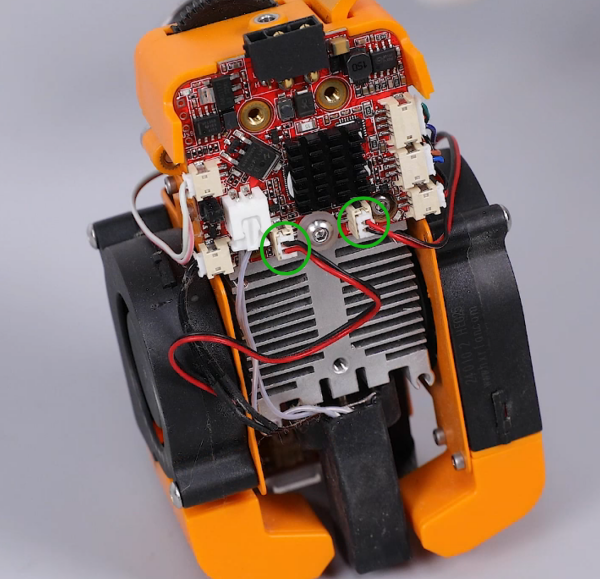

7. Desconectá los cables cinta del puerto del ventilador de capa en la placa adaptadora del cabezal.

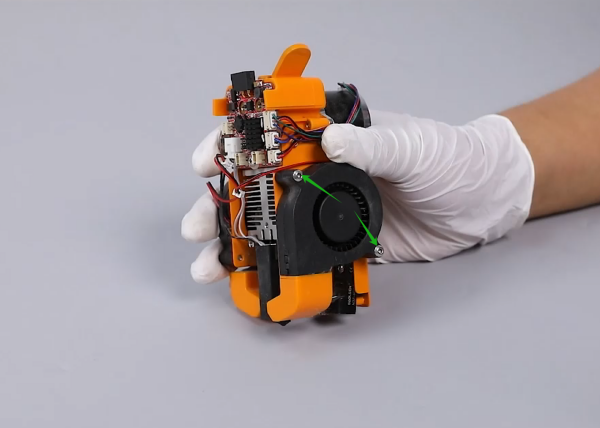

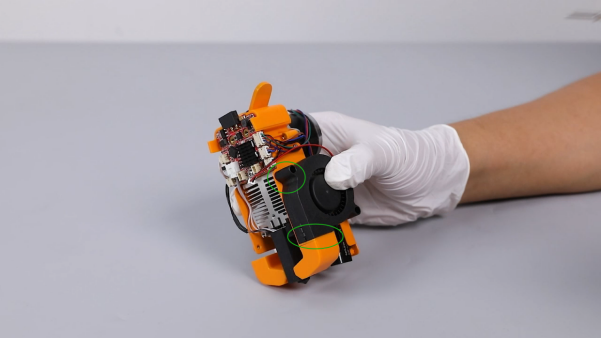

8. Aflojá los 2 tornillos del ventilador de capa y retirá el ventilador viejo.
9. Prepará el ventilador de capa nuevo y ponelo en su lugar, alineando los agujeros de los tornillos con la apertura del conducto de aire.
10. Ajustá los 2 tornillos del ventilador. Los dos lados se instalan de la misma manera.
11. Enchufá los cables cinta del ventilador de capa en el puerto de la placa adaptadora del cabezal.

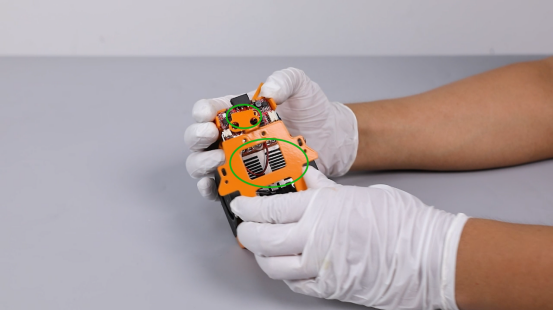

12. Prepará la placa trasera del cabezal y la pieza de presión de la placa adaptadora. Colocá la pieza de presión sobre los agujeros de los tornillos de la placa trasera. Nota: La pieza de presión tiene una orientación de montaje fija, fijate de ponerla bien.
13. Ubicá el conjunto de la placa trasera en su posición de instalación y ajustá los 2 tornillos de seguridad.

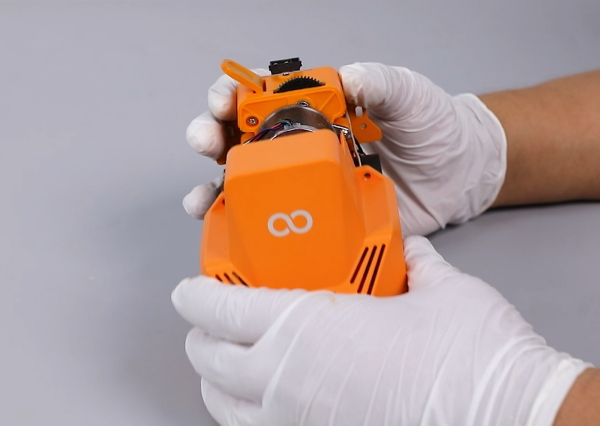

14. Poné la tapa frontal en su lugar y ajustá los 2 tornillos con la llave Allen.
15. Colocá todo el cabezal de impresión en su lugar y ajustá los 2 tornillos de seguridad. Nota: Alineá el nivel de la placa trasera del cabezal con el nivel del soporte de montaje.
16. Ajustá los 2 tornillos que sujetan la parte trasera del cabezal.
17. Conectá los cables cinta arriba del cabezal de impresión.
18. Prendé la impresora. Tocá en "Settings - Fan" en la pantalla táctil.
19. La impresora ya se puede usar normalmente una vez que verifiques que los ventiladores funcionan bien y la hayas vuelto a nivelar.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
