En esta guía te explicamos paso a paso cómo cambiar el sensor de proximidad de tu OrangeStorm Giga de forma segura. Seguí estas instrucciones para desarmar el cabezal de impresión y realizar el mantenimiento correctamente.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.0 mm y un sensor de proximidad nuevo.
Pasos de la operación
1. Apagá la impresora y desenchufá el cable de alimentación.

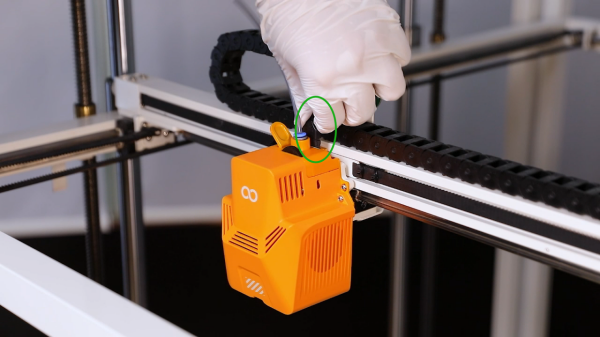

2. Desconectá los cables cinta que están arriba del cabezal de impresión.

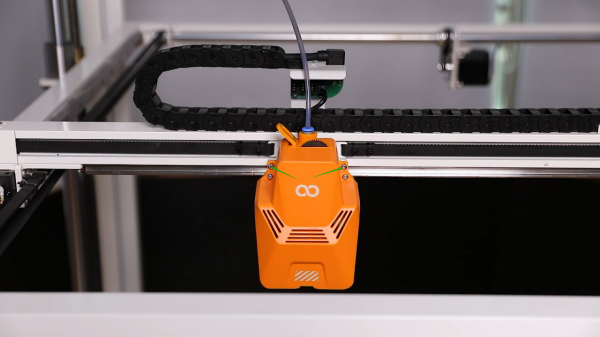

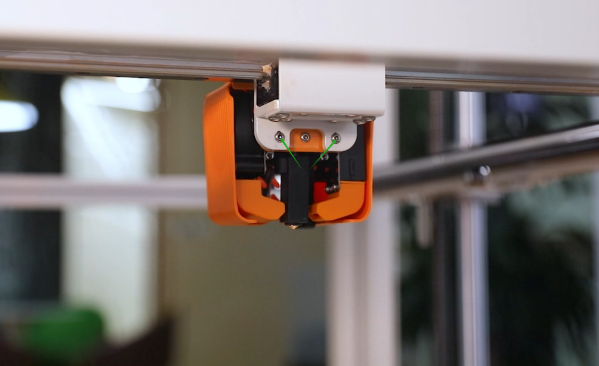

3. Usando la llave Allen de 2.0 mm, aflojá los 2 tornillos que sujetan la parte trasera del cabezal.
4. Aflojá los 2 tornillos que sujetan la parte delantera y retirá el cabezal de impresión completo. Nota: Sostené el cabezal mientras aflojás el último tornillo para evitar que se caiga.

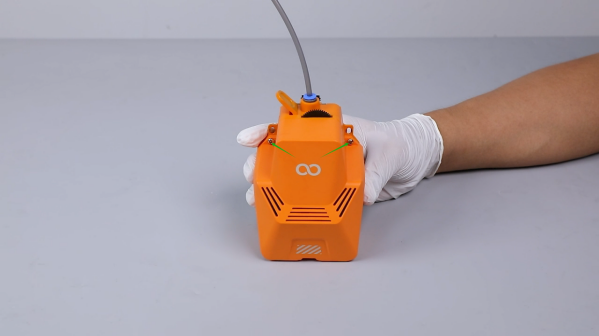

5. Aflojá los 2 tornillos de la tapa frontal del cabezal y quitala.

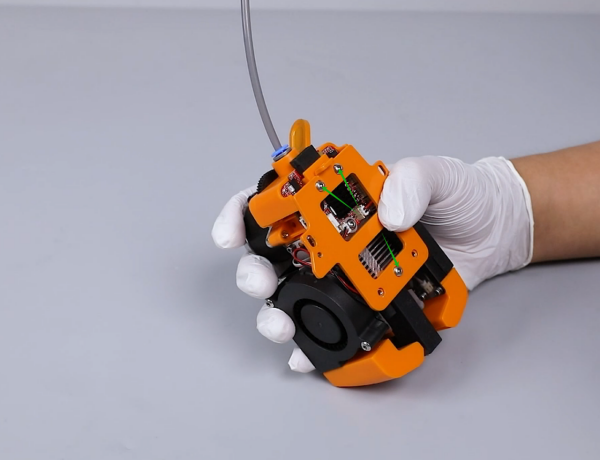

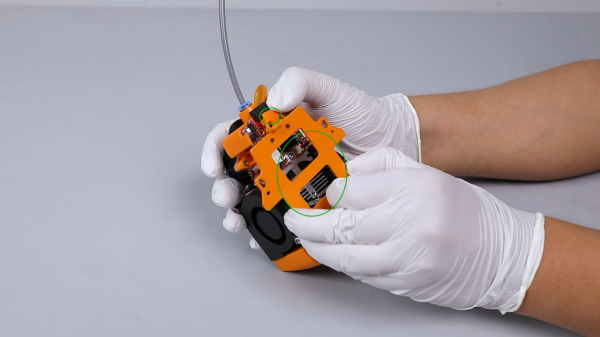

6. Aflojá los 3 tornillos de la placa trasera para retirar tanto la placa como la pieza de presión de la placa adaptadora.

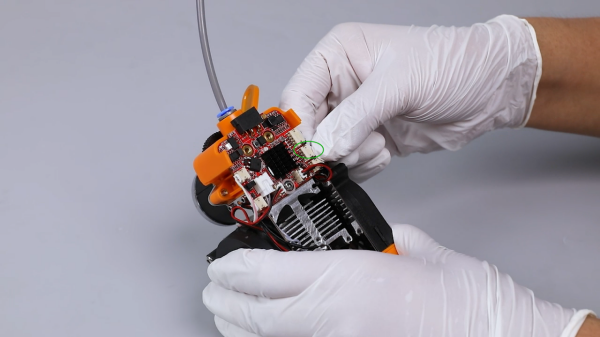

7. Desconectá los cables cinta del puerto del sensor de proximidad en la placa adaptadora del cabezal.

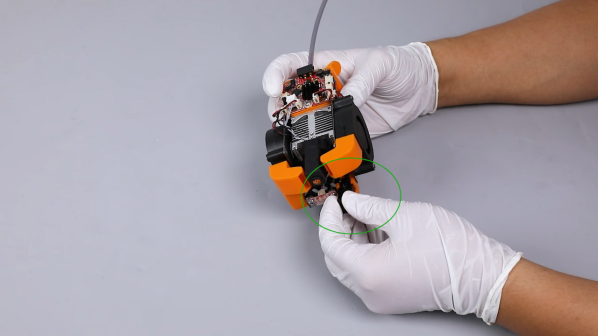

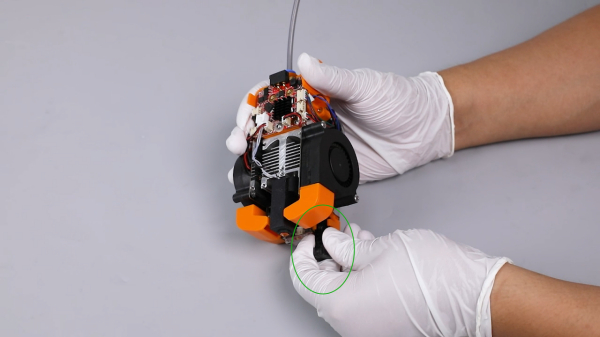

8. Aflojá el tornillo que sujeta el sensor de proximidad viejo y retiralo.
9. Prepará el sensor nuevo, acomodá los cables cinta y ponelo en posición alineando los agujeros de los tornillos y los de posicionamiento.

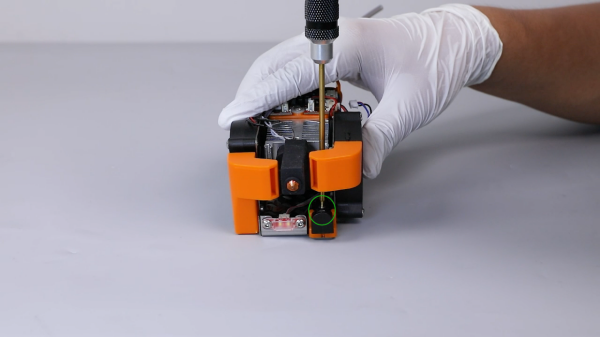

10. Ajustá el tornillo de fijación del sensor de proximidad.
11. Conectá los cables cinta del sensor en el puerto PS de la placa adaptadora del cabezal.
12. Prepará la placa trasera y la placa de presión. Colocá la placa de presión sobre los agujeros de los tornillos de la placa trasera (fijate que tiene una dirección de instalación fija).
13. Poné el conjunto de la placa trasera en su lugar y ajustá los 3 tornillos de fijación.

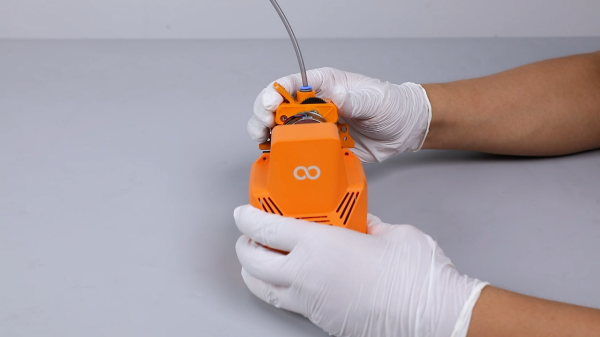

14. Colocá la tapa frontal alineándola con los agujeros y ajustá los 2 tornillos.
15. Volvé a poner el cabezal completo en su posición y ajustá los 2 tornillos delanteros. Nota: Alineá el nivel de los agujeros de los tornillos de la placa trasera con la parte superior del soporte de montaje.
16. Ajustá los 2 tornillos de la parte trasera del cabezal.
17. Enchufá los cables cinta sobre el cabezal.
18. Prendé la impresora.
19. Volvé a nivelar la impresora y ya la podés usar normalmente.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
