En esta lección vas a aprender cómo cambiar el brillo de un LED usando distintos valores de resistencia. Es un ejercicio fundamental para entender cómo limitar el flujo de corriente en tus proyectos electrónicos.
Componentes necesarios
(1) x Elegoo ESP32
(2) x LED rojo de 5mm
(2) x Resistencia de 220Ω
(1) x Resistencia de 1kΩ
(1) x Resistencia de 10kΩ
(6) x Cables puente M-M (Macho a Macho)
Introducción a los componentes

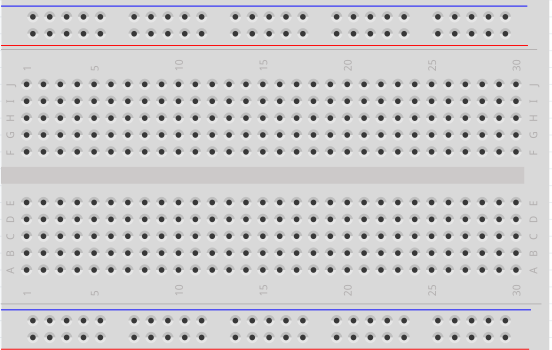

Protoboard: Te permite armar circuitos de prueba de forma rápida y sin tener que soldar nada. Adentro tiene tiras de metal que conectan los agujeros de las filas cortas. El canal que corre por el medio divide las conexiones, lo que te permite pinchar un chip sin que sus patas se toquen entre sí. Las filas largas de los costados se llaman rieles y se usan para conectar la alimentación y masa a varios puntos del tablero. Son geniales para prototipar, pero como los contactos son a presión, a veces pueden dar problemas si un cable queda flojo.
LED: Son luces indicadoras excelentes porque consumen poquísima electricidad y duran un montón. El de 5mm es el más común. Acordate que no podés conectar un LED directo a una fuente de energía por dos razones: primero, tiene polaridad (si lo ponés al revés no prende); y segundo, necesitás una resistencia para limitar la corriente. Si no le ponés resistencia, el exceso de corriente lo va a recalentar y lo vas a quemar al toque. Para identificar los polos, fijate que la pata más larga es el positivo y que, del lado del negativo, el borde del plástico suele ser plano.

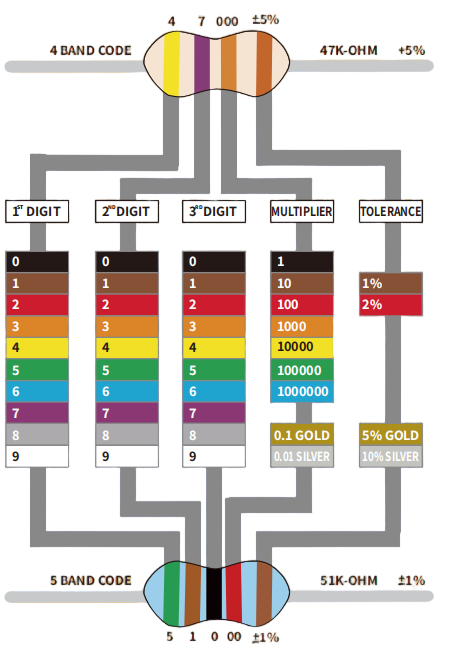

Resistencias: Como indica su nombre, se oponen al paso de la electricidad. Cuanto más alto sea el valor de la resistencia, menos corriente va a pasar y más tenue va a brillar el LED. La unidad de medida es el Ohm (Ω), y también vas a ver valores en kΩ (1.000 Ω) o MΩ (1.000.000 Ω). Para saber el valor de cada una, tenés que mirar las bandas de colores o usar un multímetro digital. A diferencia de los LEDs, las resistencias no tienen polaridad: las podés conectar para cualquier lado.

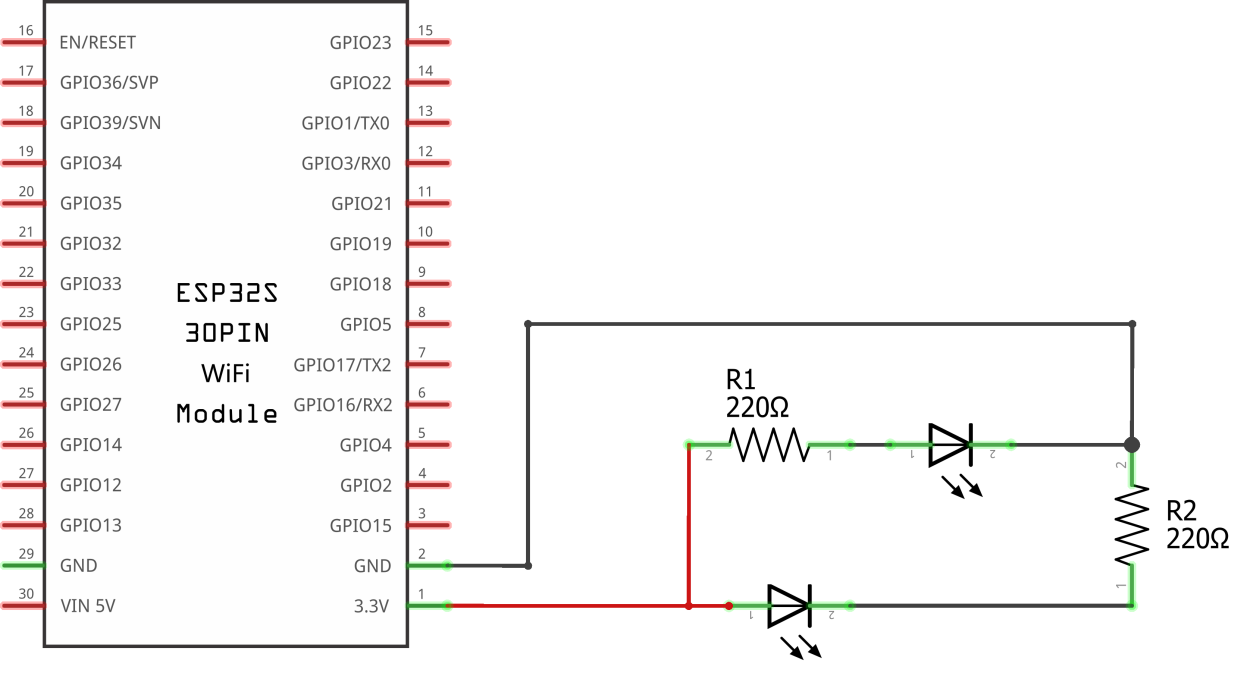

Esquema de conexión y cableado

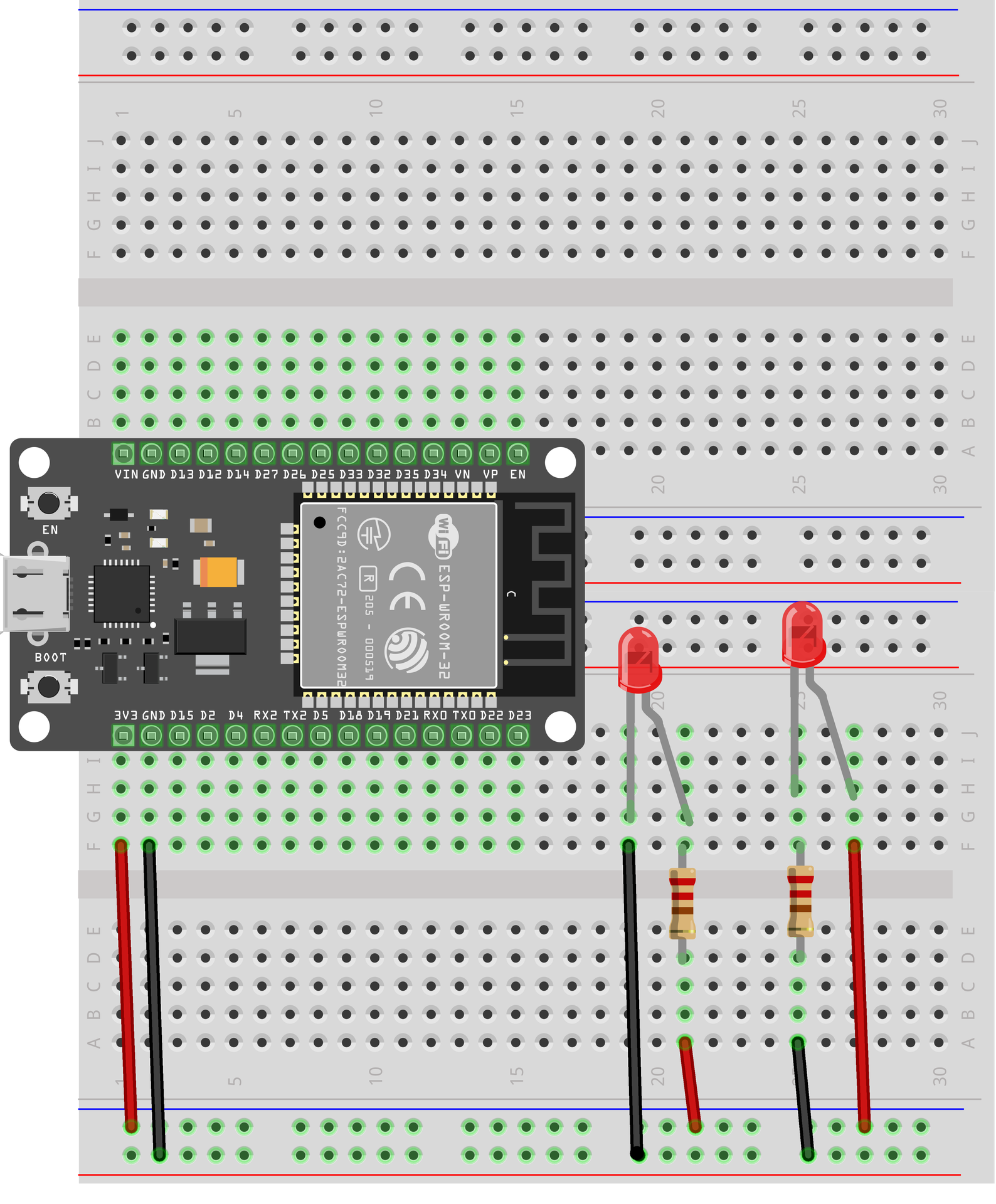

Para este circuito vamos a usar los 3.3V del ESP32 como fuente de energía. Solo necesitás conectar el ESP32 a la compu con el cable USB. Vas a notar que con la resistencia de 220Ω el LED brilla bastante fuerte. Si la cambiás por la de 1kΩ, la luz va a ser más suave. Y si probás con la de 10kΩ, el LED apenas se va a ver prendido. Podés ir probando de sacar y poner el cable puente rojo para que funcione como un interruptor y fijarte bien cómo cambia la intensidad.
