En esta lección vas a aprender cómo usar ocho LEDs rojos grandes con un MEGA 2560 sin la necesidad de sacrificar ocho pines de salida. Usando un integrado específico, vas a poder optimizar tus conexiones y dejar pines libres para otros sensores o botones en tus proyectos.
Resumen
Aunque podrías conectar ocho LEDs con sus respectivas resistencias directamente a los pines del MEGA 2560, te quedarías sin pines rápido. Por eso, en lugar de hacer eso, vas a usar un chip llamado Convertidor de Serie a Paralelo 74HC595. Este integrado tiene ocho salidas y tres entradas que se usan para mandarle datos de a un bit por vez; es un proceso muy rápido, mucho más de lo que el ojo humano puede detectar, y te permite ahorrar muchísimos recursos de tu placa.
Componentes Requeridos
(1) x Elegoo Mega 2560 R3, (1) x breadboard de 830 puntos, (8) x LEDs, (8) x resistencias de 220 ohm, (1) x integrado 74HC595 y (14) x cables jumper M-M (Macho a Macho).

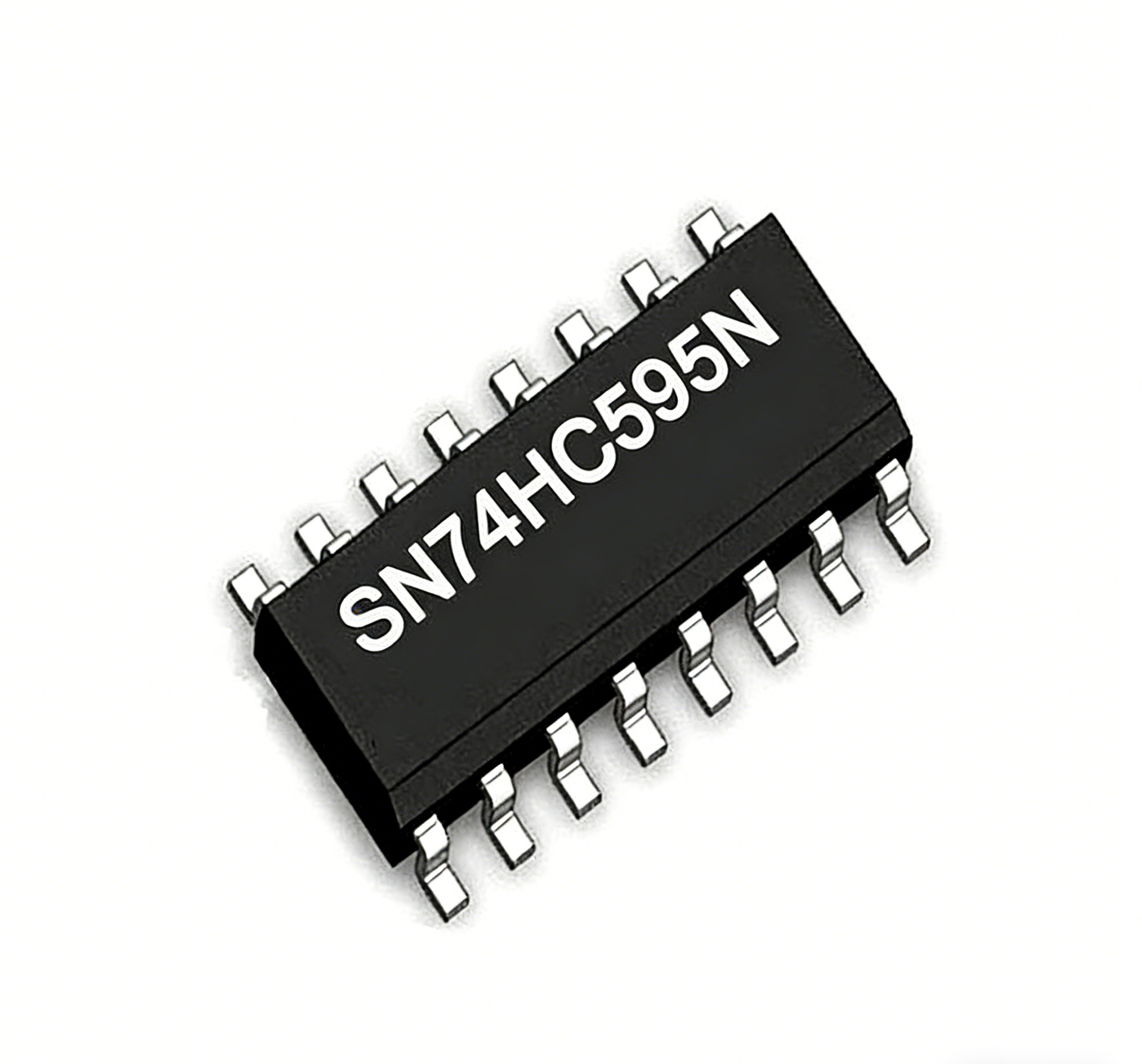

Introducción al Registro de Desplazamiento 74HC595

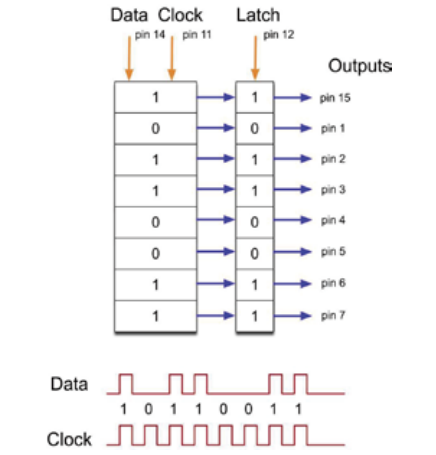

Este chip funciona como ocho posiciones de memoria que pueden ser 1 o 0. Para setear estos valores, usamos los pines 'Data' y 'Clock'. El pin de reloj (clock) recibe ocho pulsos: en cada uno, si el pin de datos está en alto, se carga un 1 en el registro. Cuando se completan los ocho pulsos, se activa el pin 'Latch' para copiar esos valores a las salidas. Esto es clave para que los LEDs no parpadeen mientras se cargan los datos. El chip también tiene un pin OE (output enable) que conectamos a GND para que las salidas estén siempre habilitadas.

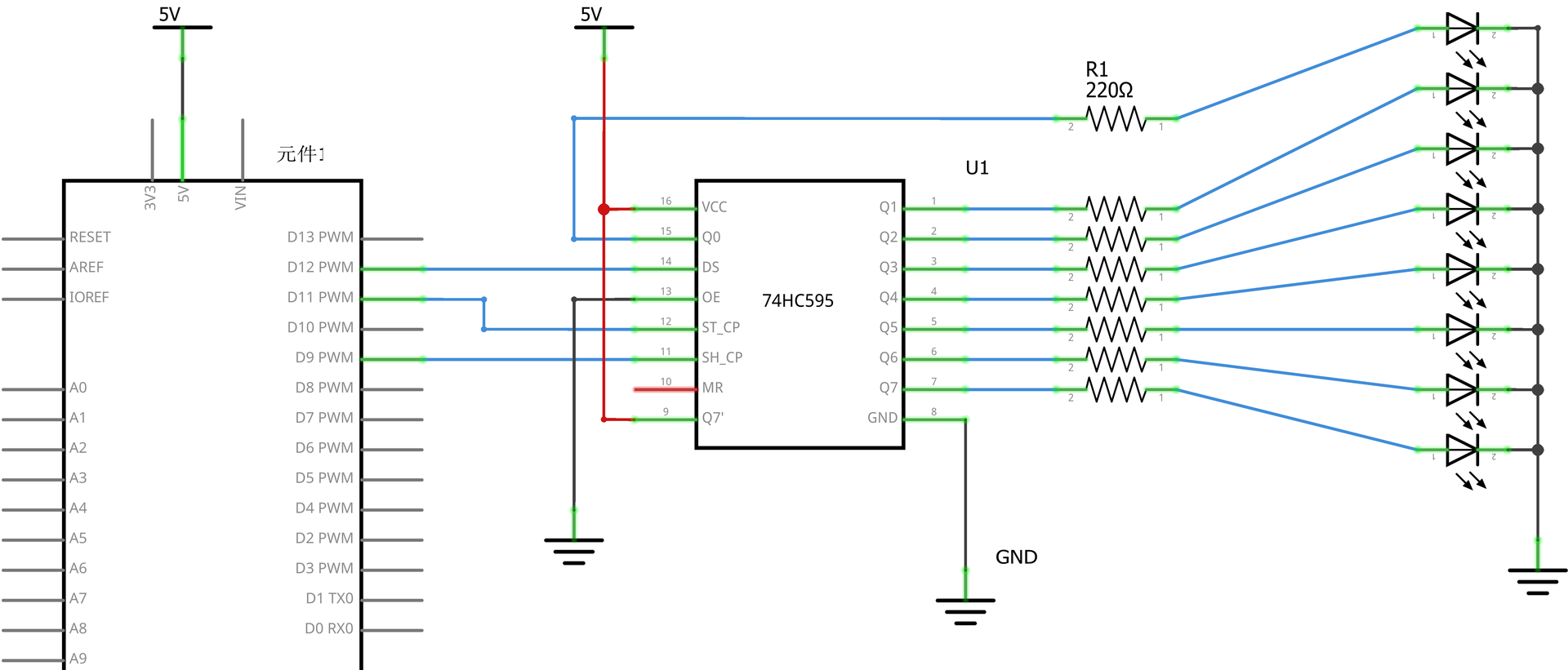

Esquema de Conexión y Diagrama de Cableado

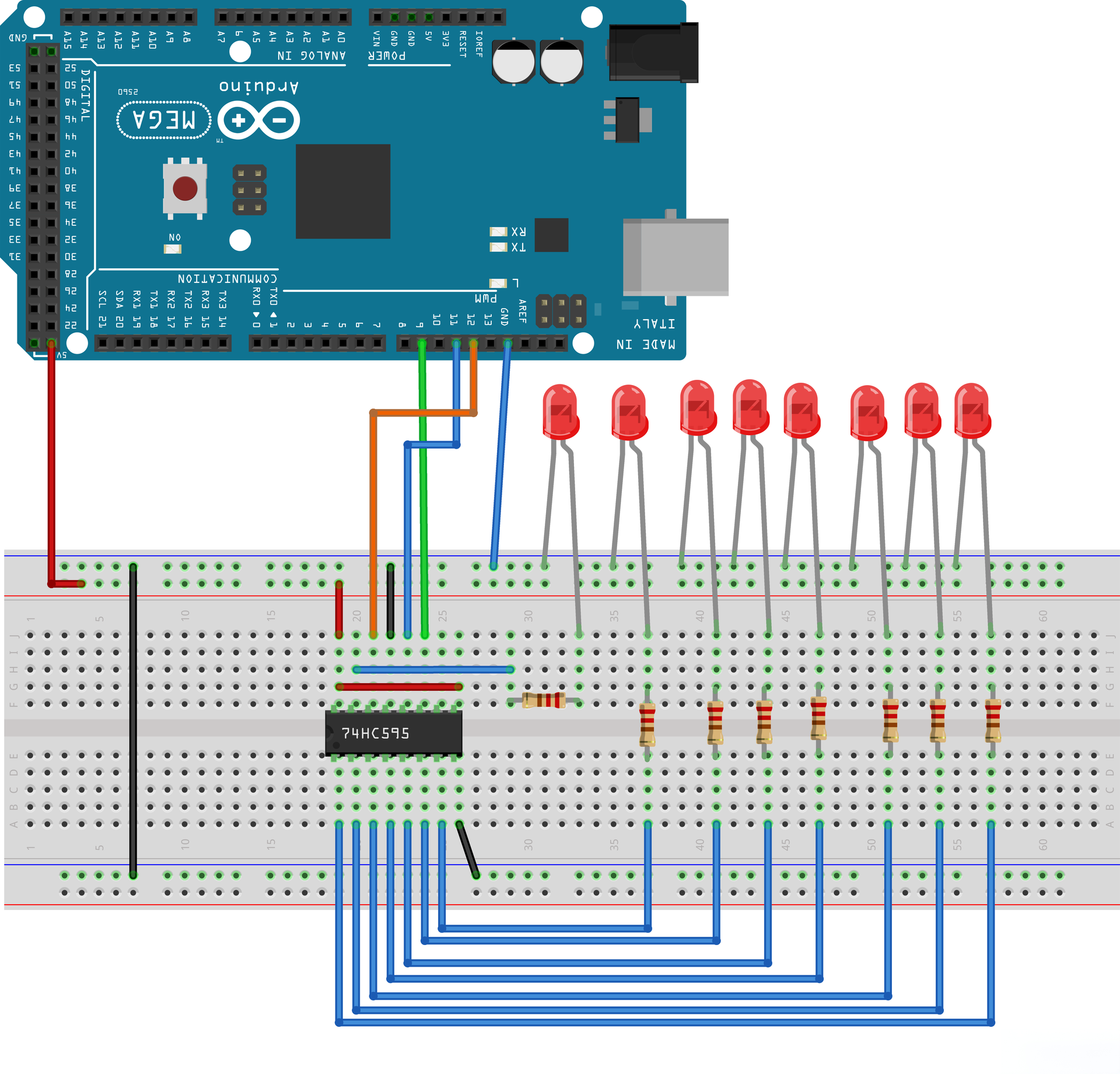

Lo más fácil es colocar primero el chip 74HC595 con la muesca en forma de U hacia la parte superior de la breadboard (el pin 1 queda a la izquierda de la muesca). Conectá el pin digital 12 del 2560 al pin 14 del integrado, el digital 11 al pin 12 y el digital 9 al pin 11. No te olvides de conectar el pin 8 del chip a la columna de GND de la breadboard para cerrar el circuito.
Montaje y Funcionamiento
Colocá las resistencias con cuidado de que las patas no se toquen entre sí; si te resulta difícil, podés cortarlas un poco para que queden más cerca de la superficie de la breadboard. Después poné los LEDs con la pata larga (positiva) orientada hacia el chip. Una vez que cargues el sketch, vas a ver cómo cada LED se enciende en orden hasta que están todos prendidos, momento en el que se apagan y el ciclo vuelve a empezar.
Configuración del Código
En el programa, definimos el latchPin en el D11, el clockPin en el D9 y el dataPin en el D12. Usamos una variable de tipo byte llamada 'leds' para guardar el estado de los ocho LEDs. Acordate de que antes de abrir el archivo .ino tenés que tener instalado el entorno de Arduino IDE y los drivers correspondientes para que la placa MEGA 2560 funcione correctamente.
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
