La ELEGOO MEGA2560 R3 es una placa de microcontrolador de código abierto diseñada para proyectos complejos que requieren una gran cantidad de pines de entrada y salida, memoria y comunicación serial. Es la evolución ideal si buscás expandir las capacidades de una placa estándar para aplicaciones de robótica, impresión 3D o automatización industrial.
¿Qué es la ELEGOO MEGA2560 R3?
Basada en el chip ATmega2560-16AU, esta placa se destaca por manejar múltiples señales en simultáneo, desde datos analógicos de potenciómetros y sensores de temperatura hasta flujos de datos de módulos GPS o lectores RFID. Podés usarla para controlar motores paso a paso, servos y relés, comunicándote con otros dispositivos a través de protocolos UART, I2C y SPI. Gracias a su enorme ecosistema, tenés acceso a miles de librerías en el Arduino IDE o PlatformIO, lo que te permite prototipar rápidamente cualquier idea, ya sea una estación de monitoreo multisensores o un controlador avanzado para sistemas industriales.
Descripción general de la placa de desarrollo MEGA2560 R3
La placa cuenta con un microcontrolador AVR de 8 bits con 256KB de memoria flash y 8KB de SRAM, operando con un oscilador de cristal de 16 MHz para garantizar estabilidad. Para alimentarla, tenés tres opciones: el puerto USB Tipo B (que también sirve para cargar código), el pin Vin para entrada de corriente continua de 7 a 12V, o el conector DC. Es fundamental que no te pases de los 12V en la entrada Vin para no dañar el regulador y que recuerdes que todos los pines GPIO funcionan con una lógica de 5V.

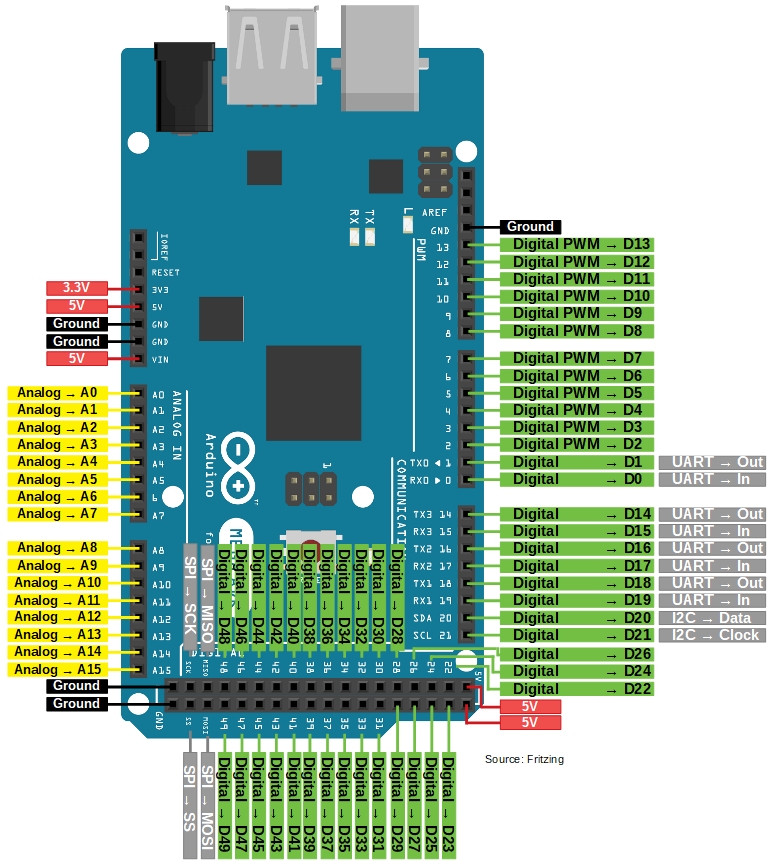

Funciones importantes de los pines
A diferencia de otras placas más modernas, los pines de la MEGA2560 tienen funciones fijas que debés conocer. Disponés de salidas reguladas de 5V (hasta 800mA) y 3.3V (hasta 50mA) para alimentar tus sensores, además de 54 pines de entrada/salida digital, de los cuales varios soportan PWM e interrupciones externas. Para la lectura de sensores analógicos, contás con 16 canales de 10 bits (A0-A15). También se incluyen cuatro puertos seriales por hardware independientes, lo que te permite debugear por USB mientras te comunicás con otros tres módulos seriales al mismo tiempo.

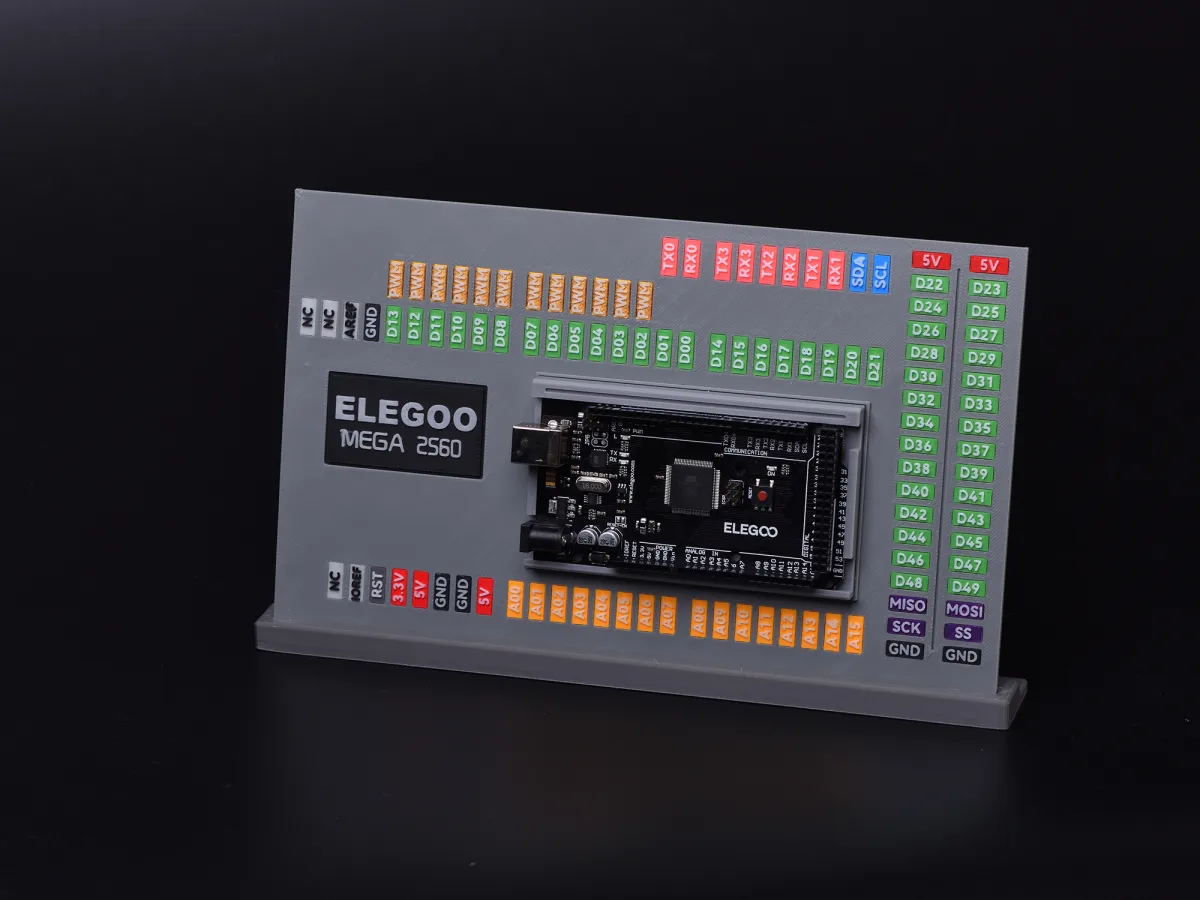

Descarga del modelo 3D
Tenés disponible para descargar un modelo 3D que visualiza detalladamente la distribución de los pines de la placa. Este recurso es muy útil si necesitás diseñar carcasas a medida o si querés imprimir una referencia visual para tener siempre a mano en tu banco de trabajo mientras realizás las conexiones de tus proyectos.
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
