En este tutorial vas a conectar un controlador MAX7219 para desplazar texto a través de una matriz de LEDs. Gracias a este chip, vas a poder controlar los 64 LEDs del módulo usando solamente 3 pines de tu placa MEGA 2560.
Información general

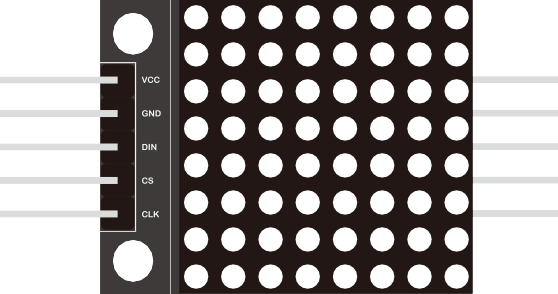

El MAX7219 es un controlador de pantalla de cátodo común con entrada/salida serial que permite conectar microprocesadores a displays de 7 segmentos, barras gráficas o matrices de 64 LEDs individuales. Para este proyecto, usamos un módulo que ya viene precableado con una matriz de 8x8.
Componentes necesarios
Para armar este proyecto vas a necesitar: una placa Elegoo Mega2560 R3, un módulo Max7219 y cinco cables DuPont hembra-macho.
Especificaciones técnicas
El módulo opera con un voltaje de entre 4.7V y 5.3V (siendo 5V lo ideal). La corriente de operación típica es de 320mA, con un pico máximo de 2A.

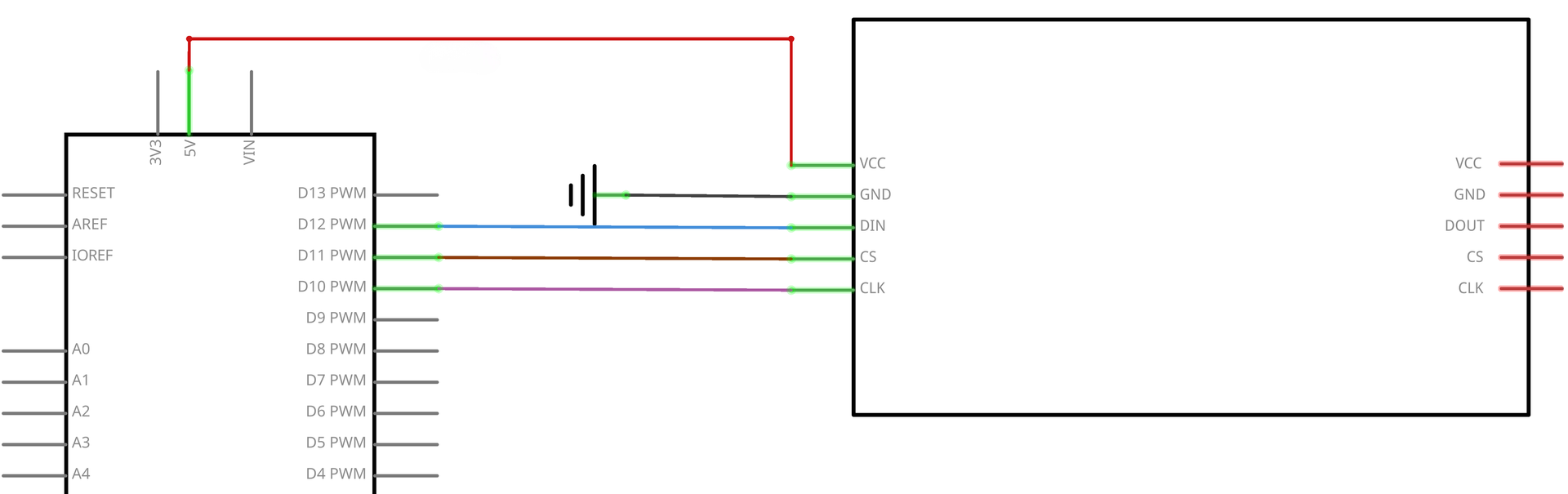

Esquema de conexión y diagrama de cableado

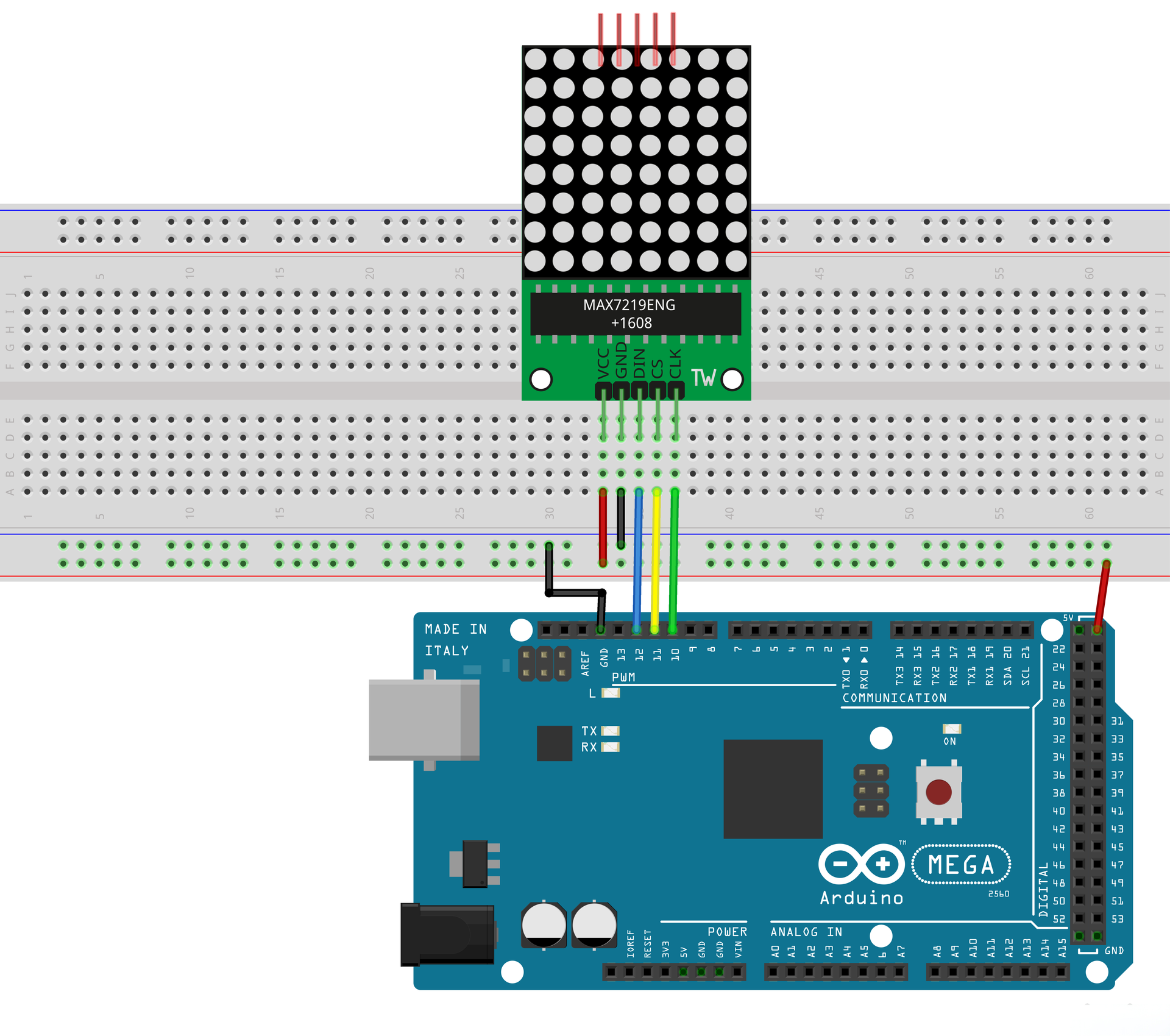

Fijate bien en las conexiones de los pines antes de alimentar el circuito para evitar problemas. Los pines de datos deben conectarse correctamente a los pines digitales de la placa Mega 2560 según lo definido en el código.
Código del proyecto
Podés descargar el archivo "led_matrix.ino" directamente. Acordate de tener instalado el IDE de Arduino y los drivers correspondientes a la placa 2560 R3 antes de abrirlo. El programa utiliza la librería LedControl para manejar la matriz y mostrar la palabra "Arduino" junto con varios efectos de animación.
Librerías y definiciones
El código empieza incluyendo "LedControl.h". Se crea el objeto "lc" definiendo los pines: pin 12 para DataIn, pin 11 para LOAD(CS) y pin 10 para el CLK. También se definen los tiempos de delay para el cambio de imágenes y las animaciones.
Función Setup
En el setup, el MAX7219 se despierta del modo de ahorro de energía usando lc.shutdown(0,false). Después se configura el brillo a un nivel medio con lc.setIntensity(0,8) y se limpia cualquier dato previo de la pantalla con lc.clearDisplay(0).
Función writeArduinoOnMatrix()
Esta función define arreglos de bytes para cada letra de la palabra "Arduino". El programa recorre estos datos y los muestra uno por uno en la matriz con un pequeño retraso, limpiando la pantalla al finalizar la secuencia.
Solución de problemas
Si la matriz no enciende, revisá primero la continuidad de los cables y asegurate de que los pines coincidan con los definidos en el código. Si los caracteres se ven raros, verificá que la orientación de la matriz sea la correcta respecto al cableado.
