En esta lección vas a aprender cómo aplicar el módulo lector RFID RC522 en un UNO R3. Este componente usa el bus de Interfaz Periférica Serial (SPI) para comunicarse con controladores como Arduino, Raspberry Pi o Beagle Board, entre otros.
Componentes requeridos
- (1) x Elegoo Uno R3
- (1) x Módulo RFID RC522
- (7) x Cables H-M (Hembra a Macho DuPont)
- (1) x Protoboard de 830 puntos

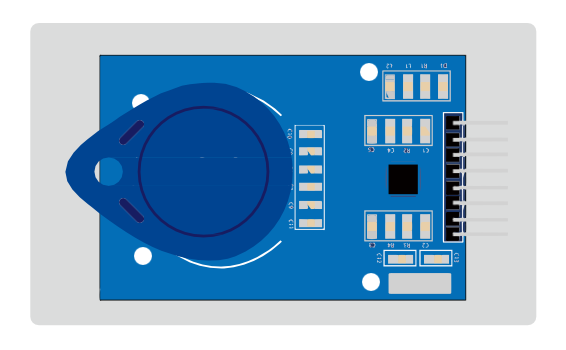

Introducción al componente
El MFRC522 es un lector/grabador de alta integración para comunicación sin contacto a 13.56 MHz. Este dispositivo soporta el modo ISO 14443A / MIFARE®.
La parte del transmisor interno puede manejar una antena diseñada para comunicarse con tarjetas y transpondedores ISO/IEC 14443A/MIFARE® sin necesidad de circuitos activos adicionales. El receptor ofrece una implementación robusta para la demodulación y decodificación de señales. La parte digital maneja la detección de errores y el entramado completo. Soporta productos MIFARE® Classic y velocidades de transferencia de hasta 848 kbit/s en ambas direcciones.
El módulo implementa varias interfaces: SPI, UART serial (similar a RS232) e I2C.
Esquema de conexión y diagrama de cableado

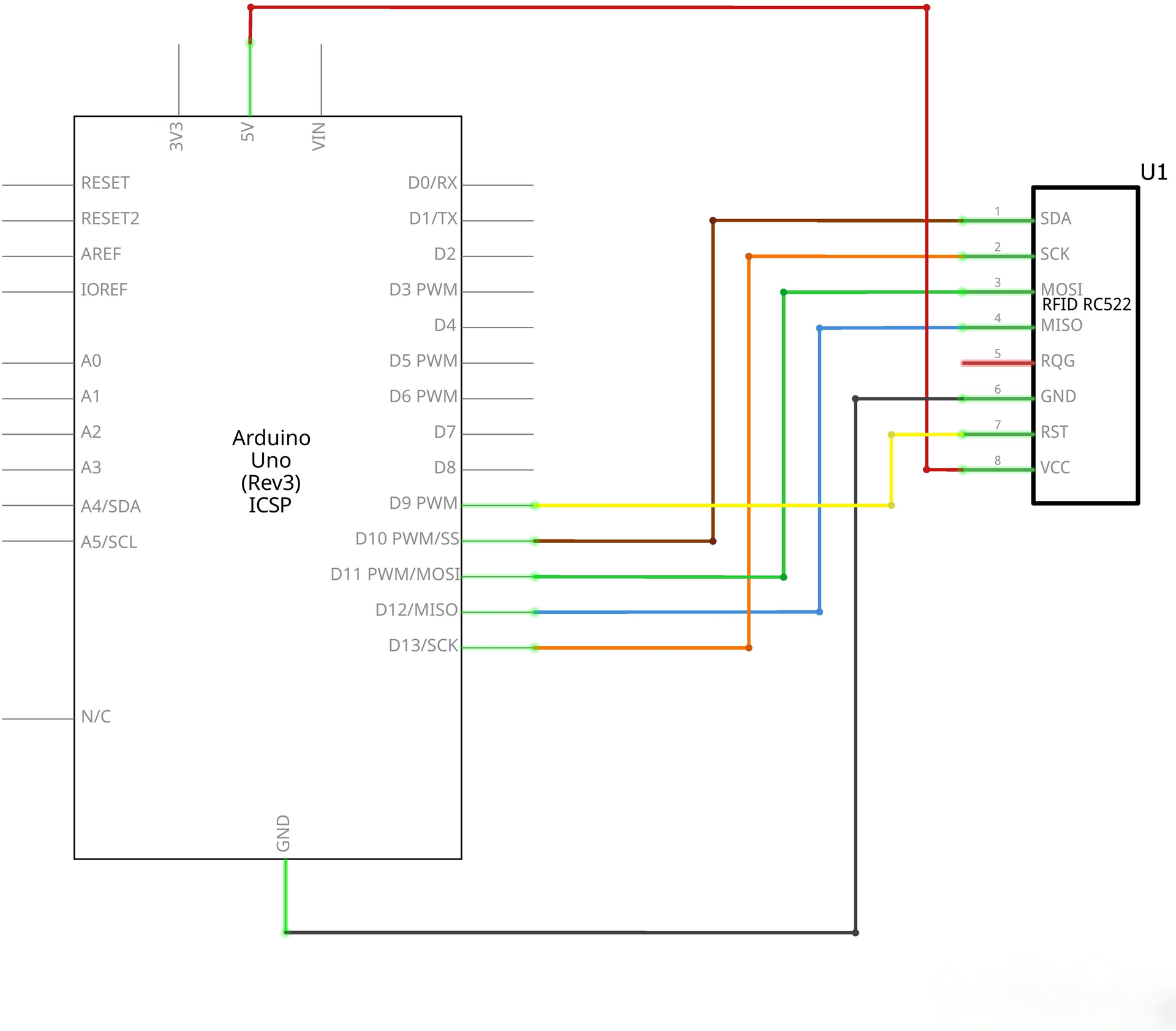

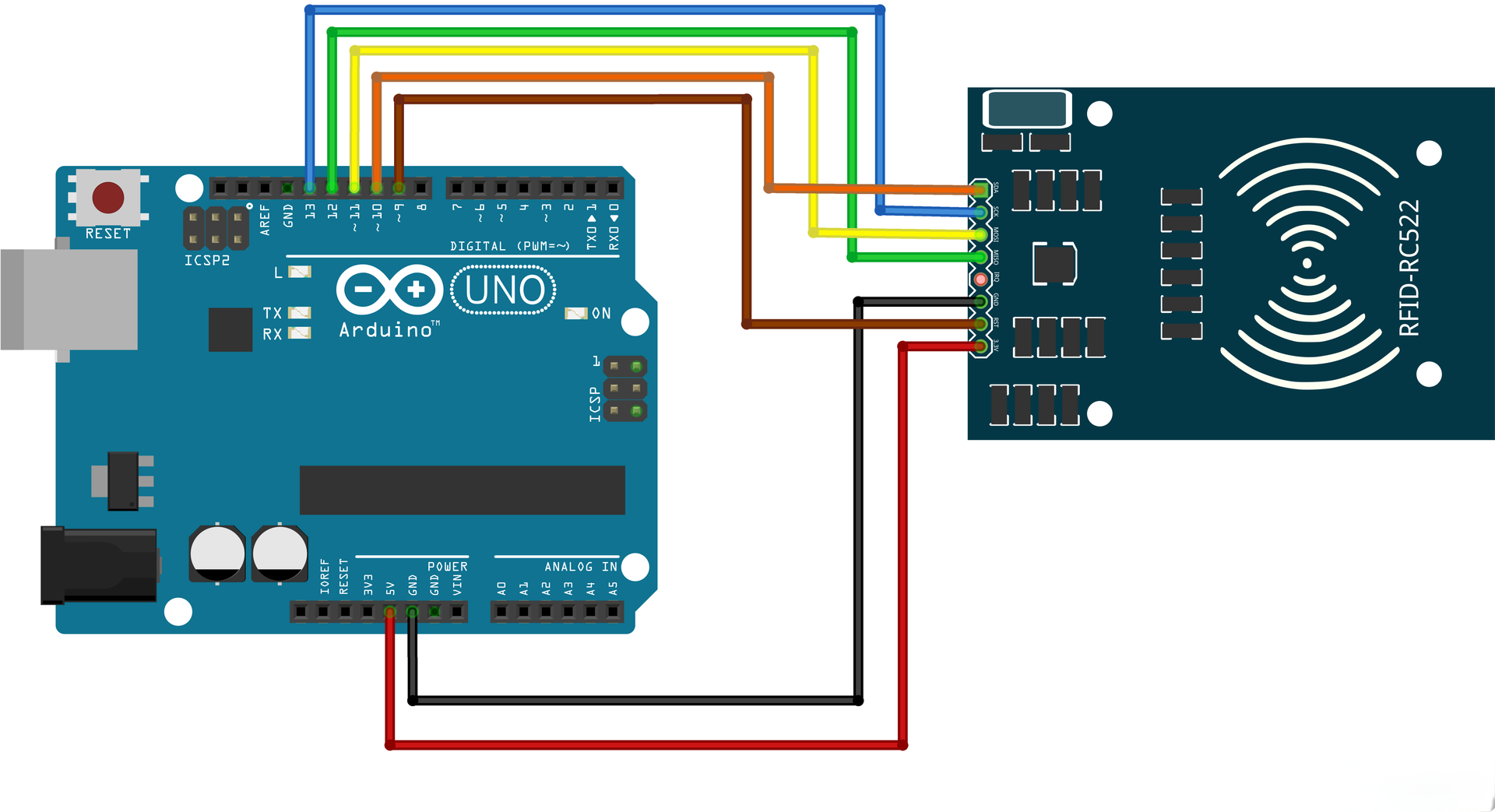

Fijate en los diagramas del kit para realizar las conexiones físicas. El MFRC522 usa el protocolo SPI, que requiere cuatro cables principales además de la alimentación: SCK (Reloj), MOSI (Salida del Maestro), MISO (Entrada del Maestro) y SS (Selección de Esclavo).
Código
Podés descargar el archivo del programa y abrirlo con un doble clic una vez terminada la descarga. Acordate de tener instalada la IDE de Arduino y los drivers correspondientes al UNO antes de empezar. Si tenés alguna duda sobre este proceso, mirá la "parte 1" del documento para una guía detallada.
📥 DESCARGAR mf-rc522_rfid.zip
Antes de correr el código, asegurate de tener instalada la librería <rfid>. Tené en cuenta que la ubicación de los pines SPI varía según el chip, por lo que quizás necesites hacer un ajuste menor en la configuración de los pines.
Configuración de Librería y Hardware

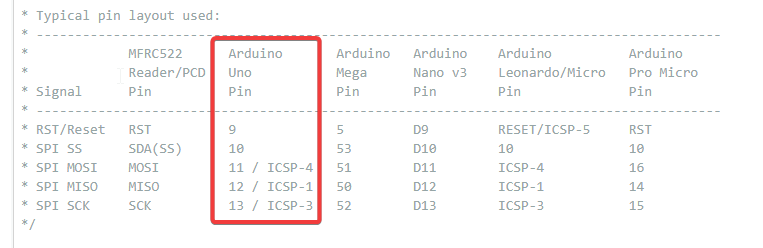

El código utiliza las librerías SPI.h y MFRC522.h. Se definen los pines de reset (RST_PIN) y de selección de esclavo (SS_PIN), que generalmente se asignan a los pines 9 y 10 en el UNO. También se configura un nuevo UID (Identificador Único) de 4 bytes para pruebas de escritura en la tarjeta.
Resumen de tecnología RFID
MIFARE Classic es un tipo de tarjeta RFID que usa el estándar ISO/IEC 14443 A. Cada tarjeta tiene un UID único de 4 a 7 bytes. El módulo MFRC522 es una opción económica y eficiente para leer y escribir estos datos mediante comunicación SPI.
Función setup()
En el setup se inicializa la comunicación serial a 9600 baudios, se arranca el bus SPI y se inicializa el lector. Es importante notar que el ejemplo viene con una advertencia: puede sobrescribir el UID de tu tarjeta si esta permite cambios, así que usalo con cuidado. También se preparan las claves MIFARE, que de fábrica vienen configuradas por defecto como FFFFFFFFFFFFh.
