En esta lección vas a aprender a aplicar el módulo lector RFID RC522 en una placa MEGA2560 R3. Este dispositivo utiliza el bus de Interfaz Periférica Serial (SPI) para comunicarse con controladores como Arduino, Raspberry Pi o BeagleBoard. Es una solución excelente para implementar sistemas de identificación y control de acceso de forma sencilla.
Componentes necesarios
Para este proyecto vas a necesitar: (1) Elegoo Mega 2560 R3, (1) módulo RFID RC522, (7) cables puente Hembra-Macho y (1) protoboard de 830 puntos.

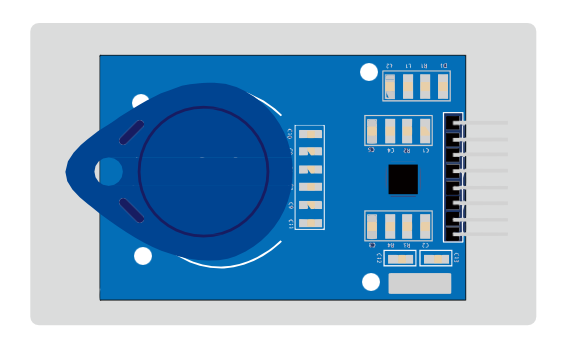

Introducción al componente RC522
El MFRC522 es un lector/grabador altamente integrado para comunicación sin contacto a 13.56 MHz, compatible con el modo ISO 14443A / MIFARE®. Su transmisor interno puede manejar una antena diseñada para comunicarse con tarjetas y transpondedores sin necesidad de circuitos activos adicionales. La parte receptora ofrece una implementación robusta para la demodulación y decodificación de señales, mientras que la sección digital gestiona el entramado completo y la detección de errores (Paridad y CRC). Soporta productos MIFARE® Classic y velocidades de transferencia de hasta 848 kbit/s en ambas direcciones. Implementa varias interfaces de host: SPI, UART serial (similar a RS232) e I2C.

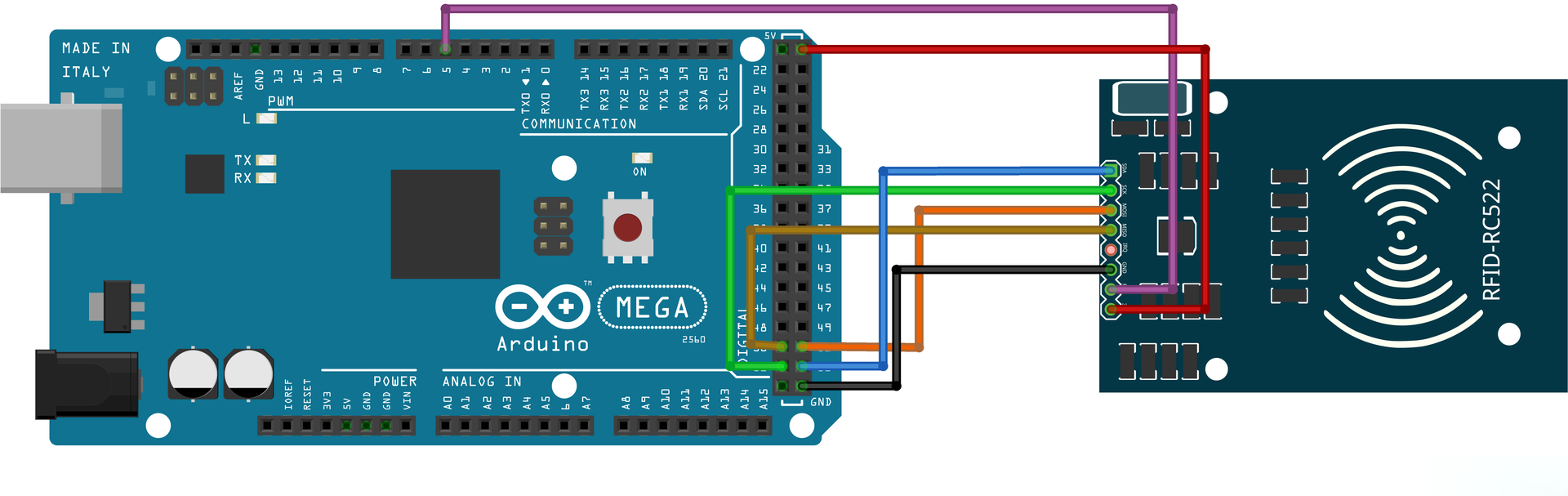

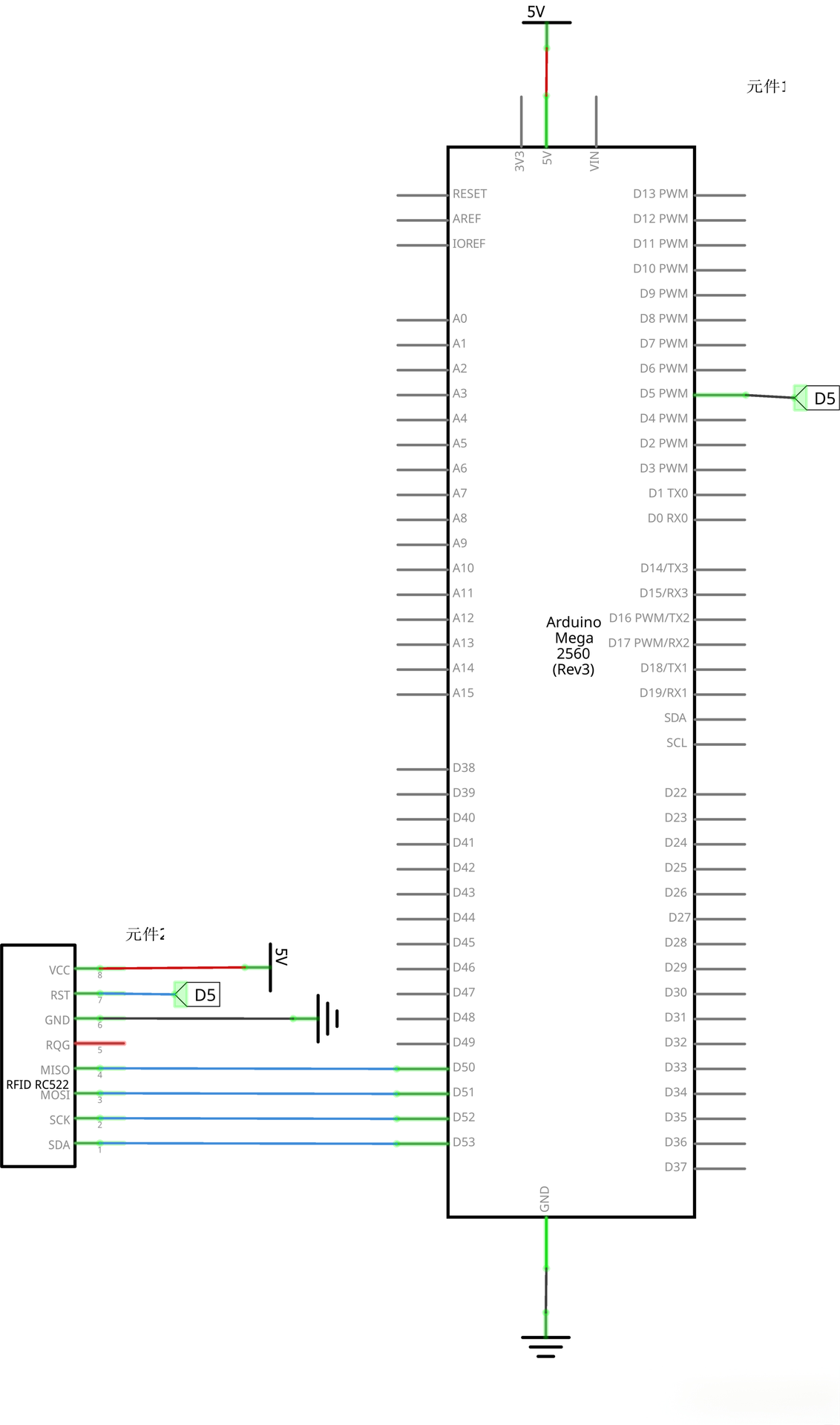

Esquema de conexión y diagrama de cableado
Fijate bien en la disposición de los pines antes de conectar. El módulo RC522 se alimenta con 3.3V, así que tené cuidado de no conectarlo a los 5V de la placa para no dañarlo.
Código
Podés hacer clic en el enlace para descargar el archivo del programa y abrirlo con doble clic una vez terminada la descarga. Acordate de tener instalado el IDE de Arduino y los drivers correspondientes a la placa 2560; si tenés dudas, mirá la "parte 1" del manual para una guía detallada.
📥 DESCARGAR mf-rc522_rfid.zip

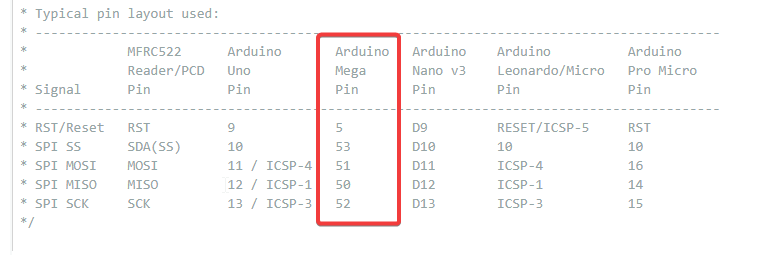

Antes de correr el programa, asegurate de tener instalada la librería <rfid>, de lo contrario el código no va a funcionar. Tené en cuenta que la ubicación de los pines SPI varía según el chip, por lo que quizás necesites hacer un ajuste menor en la función.
#include <SPI.h>
#include <MFRC522.h>
#define RST_PIN 5
#define SS_PIN 53
MFRC522 mfrc522(SS_PIN, RST_PIN);
#define NEW_UID {0xDE, 0xAD, 0xBE, 0xEF}
MFRC522::MIFARE_Key key;Configuración de librería y hardware
El código incluye las librerías SPI y MFRC522 para gestionar la comunicación. Se definen los pines de reset (D5) y de selección de esclavo (D53) específicos para la Mega 2560. También se crea la instancia del lector y se define un nuevo UID de 4 bytes que se usará para escribir en la tarjeta, junto con un objeto para la llave MIFARE de autenticación.
Resumen de tecnología RFID
MIFARE Classic es un tipo de tarjeta RFID que usa el estándar ISO/IEC 14443 A. Cada tarjeta tiene un UID (Identificador Único) de 4 a 7 bytes que la distingue de las demás. El MFRC522 es un módulo económico y versátil que facilita estas operaciones de lectura y escritura mediante SPI.
Comunicación SPI
El módulo utiliza el protocolo SPI que requiere cuatro cables principales: SCK (Reloj Serial generado por la placa), MOSI (Salida de datos de la 2560 al módulo), MISO (Entrada de datos del módulo a la 2560) y SS (Selección de esclavo para iniciar la charla).
Función setup()
En el bloque setup() se inicializa la comunicación serial a 9600 baudios para ver los datos en la PC. Luego se inicia el bus SPI y se prepara el lector con mfrc522.PCD_Init(). Mirá que el ejemplo incluye una advertencia: este código sobreescribe el UID de tarjetas que permitan cambios, así que usalo con precaución. Por defecto, todas las llaves de fábrica vienen configuradas como FFFFFFFFFFFFh.
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
